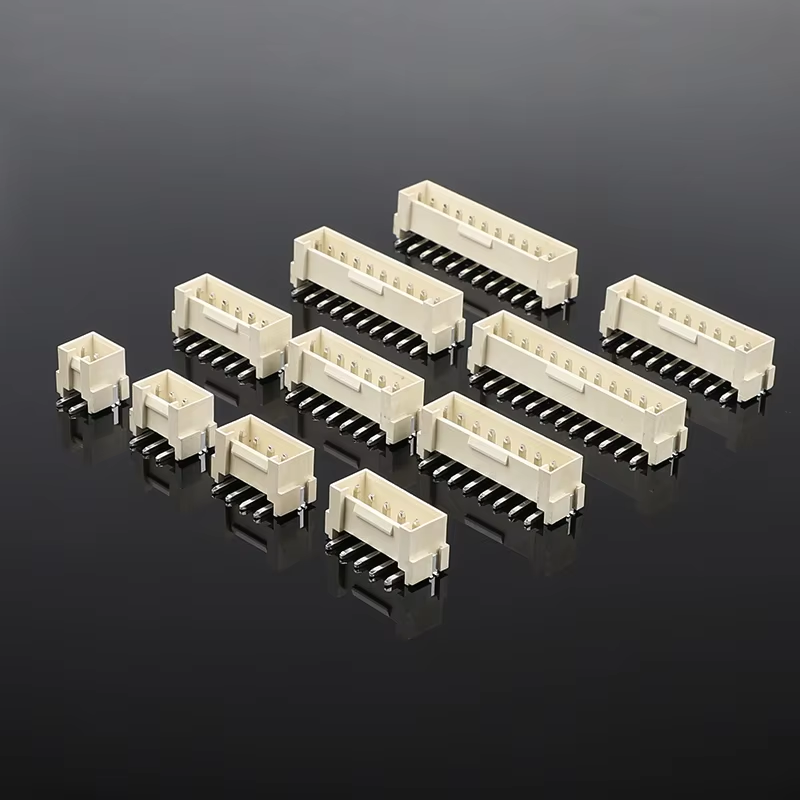

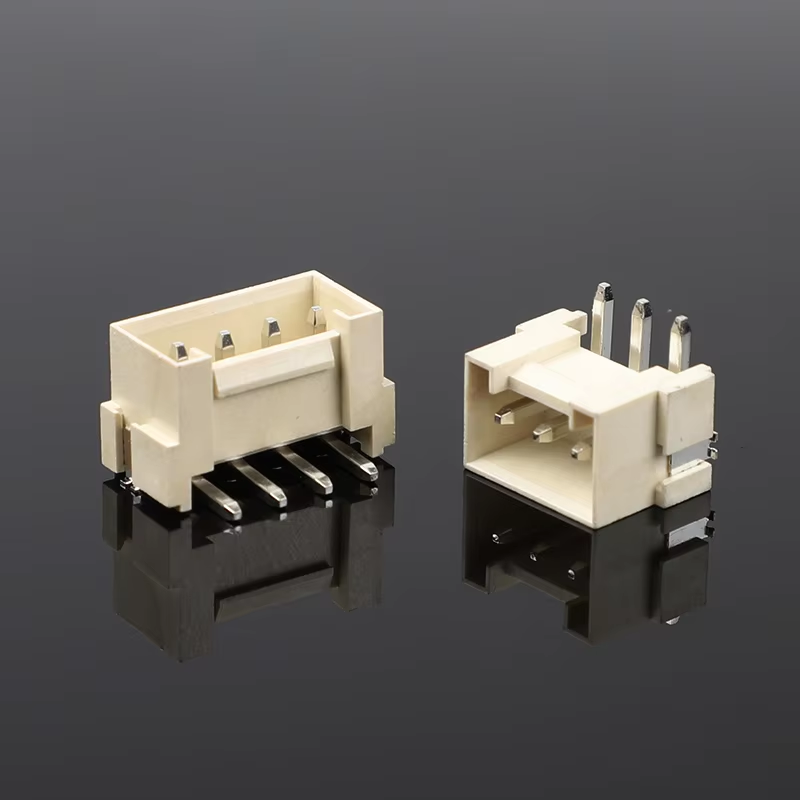

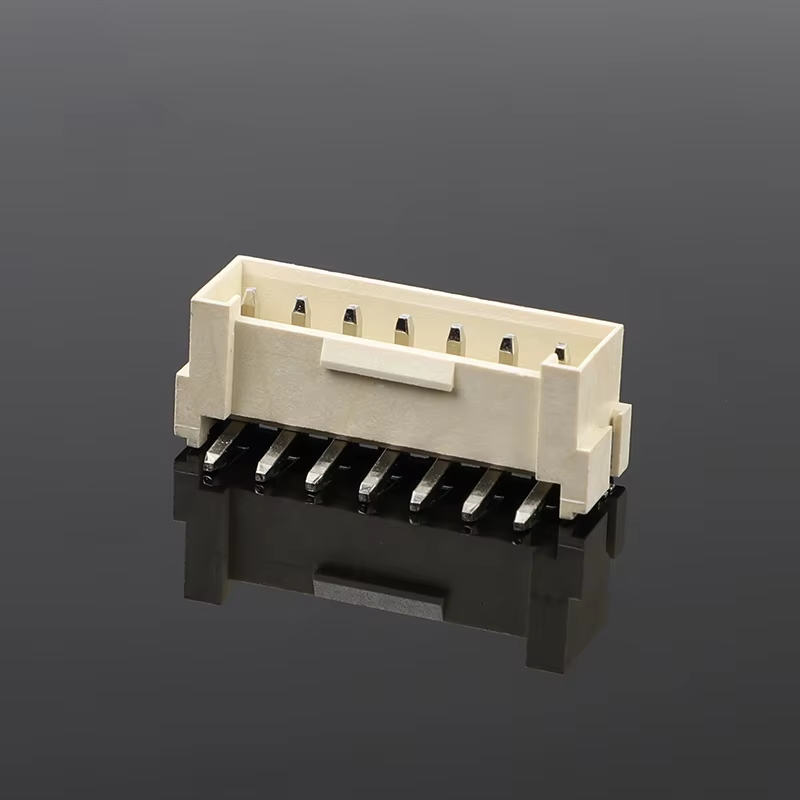

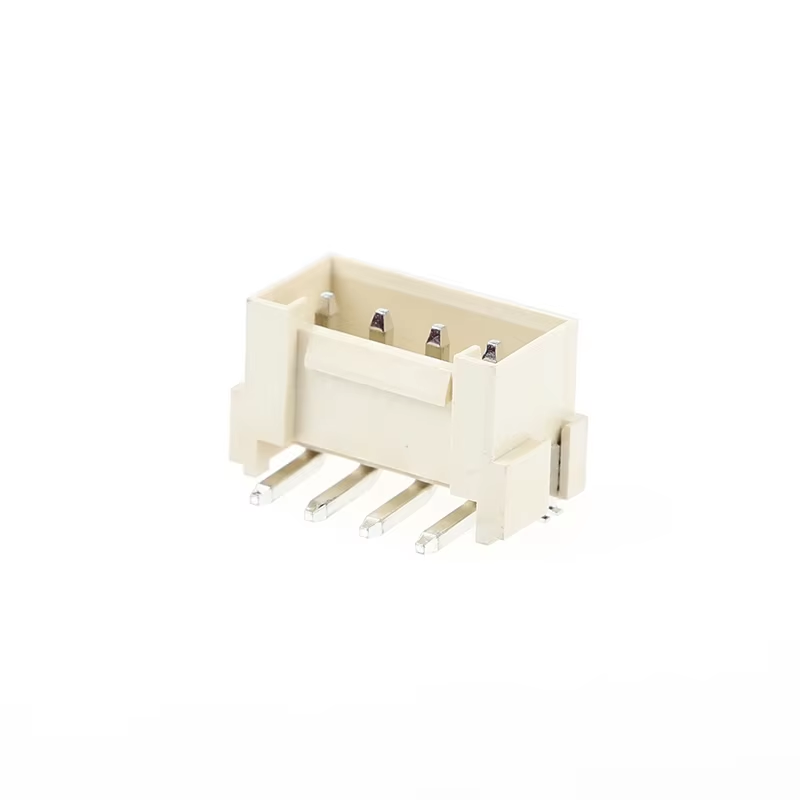

คอนเนคเตอร์แบบสองแถว ระยะพิทช์ 4.2 มม. พร้อมตัวล็อค แบบเสียบแนวนอน คอนเนคเตอร์แบบสายต่อบอร์ด
จุดเด่นของผลิตภัณฑ์
- ระยะพิทช์: 4.2 มม., สองแถว, แบบเสียบแนวนอนพร้อมตัวล็อค, สายต่อบอร์ด
- วัสดุหุ้มกันไฟลาม UL94V-0, ปราศจากฮาโลเจน สำหรับใช้ในอุตสาหกรรมและเครื่องใช้ในบ้าน
- ดีไซน์ตัวล็อคป้องกันการหลุด: ป้องกันการถอดออกโดยไม่ตั้งใจภายใต้การสั่นสะเทือนอย่างรุนแรง (สภาพแวดล้อมอุตสาหกรรมและยานยนต์)
- ชุดอุปกรณ์สนับสนุนครบวงจร: มีปลอกหุ้มและขั้วต่อที่เข้ากันได้
- การสัมผัสทางไฟฟ้าที่เสถียร ประกอบและเข้าหัวได้ง่าย
ข้อมูลจำเพาะทางเทคนิค
| รายการ |
รายละเอียด |
| ประสิทธิภาพทางไฟฟ้า |
กระแสไฟพิกัด: สูงสุด 9A ต่อวงจร
แรงดันไฟพิกัด: 250V AC
แรงดันไฟฟ้าสัมผัส: ≤10mΩ
แรงดันไฟฟ้าฉนวน: ≥1000MΩ
แรงดันไฟฟ้าที่ทนได้: 1500V AC/นาที |
| ประสิทธิภาพเชิงกล |
ระยะพิทช์: 4.2 มม., สองแถว
ทิศทางการเสียบ: เสียบแนวนอน
รอบการจับคู่: ≥500 ครั้ง
ตัวล็อค: ตัวล็อคแบบสลัก ป้องกันการหลุดจากการสั่นสะเทือน |
| วัสดุและการชุบ |
ปลอกหุ้ม: PBT UL94V-0, ปราศจากฮาโลเจน
ขั้วต่อ: โลหะผสมทองแดง
การชุบ: ชุบดีบุก (มีตัวเลือกชุบทอง) |
| ประสิทธิภาพด้านสิ่งแวดล้อม |
อุณหภูมิใช้งาน: -40°C ~ +105°C
เป็นไปตามข้อกำหนด RoHS |
| คำแนะนำการบัดกรี |
การบัดกรีแบบ Reflow: สูงสุด 260°C, สูงสุด 10 วินาที
การบัดกรีแบบ Wave: สูงสุด 250°C |
การอ้างอิงโยง / การเปลี่ยนทดแทน
ทางเลือกที่เข้ากันได้กับซีรีส์ JST / Molex / TE AMP:
- JST: ซีรีส์ EH แบบสองแถว ระยะพิทช์ 4.2 มม.
- Molex: ซีรีส์ 3901 แบบสองแถว ระยะพิทช์ 4.2 มม. สายต่อบอร์ด
- TE AMP: คอนเนคเตอร์แบบสองแถว ระยะพิทช์ 4.2 มม. พร้อมตัวล็อค สายต่อบอร์ด
หมายเหตุ: ตรวจสอบจำนวนพินและขนาดทางกลก่อนการเปลี่ยนทดแทนโดยตรง
คุณสมบัติผลิตภัณฑ์
- ตัวล็อคในตัว ป้องกันการหลุดจากการสั่นสะเทือนและแรงกระแทกได้อย่างมีประสิทธิภาพ
- ปลอกหุ้ม PBT UL94V-0 ปราศจากฮาโลเจน ทนไฟสูง
- ติดตั้งบนบอร์ดแบบแนวนอน ประหยัดพื้นที่ PCB
- ปลอกหุ้มและขั้วต่อเข้าหัวแยกกัน ประกอบสายไฟได้อย่างยืดหยุ่น
- ขั้วต่อชุบดีบุกที่เสถียร ความต้านทานการสัมผัสต่ำ
ข้อได้เปรียบของผลิตภัณฑ์
- ตัวล็อคทนแรงสั่นสะเทือน แก้ปัญหาความเสี่ยงการเชื่อมต่อหลวมในสภาพแวดล้อมอุตสาหกรรม/ยานยนต์ที่รุนแรง
- วัสดุความปลอดภัยสูง: UL94V0 + ปราศจากฮาโลเจน ตรงตามมาตรฐานเครื่องใช้ไฟฟ้าและอุตสาหกรรมที่เข้มงวด
- จัดหาชุดเต็ม: ปลอกหุ้ม + ขั้วต่อในสต็อก ไม่ต้องจัดหาชิ้นส่วนแยกต่างหาก
- การควบคุมมิติที่เข้มงวด เข้ากันได้ดีกับแบรนด์ต่างประเทศที่มีชื่อเสียง
- ทางเลือกที่คุ้มค่าโดยไม่ลดทอนความน่าเชื่อถือ
การใช้งาน
- อุปกรณ์ควบคุมอุตสาหกรรม
- เครื่องใช้ในบ้าน (ตู้เย็น, เครื่องซักผ้า, เตาอบ)
- ชุดสายไฟเสริมยานยนต์
- แหล่งจ่ายไฟและ UPS
- โมดูลไดรเวอร์ LED
- อุปกรณ์วัดและเครื่องมือวัด
วิธีการบรรจุภัณฑ์
- มาตรฐาน: บรรจุในถุงป้องกันไฟฟ้าสถิต
- ทางเลือก: บรรจุในกล่องกระดาษสีขาว/สีกลาง มีป้ายบรรจุภัณฑ์และบาร์โค้ดแบบกำหนดเองตามคำขอ
วิธีการชำระเงิน
มีให้บริการ EXW, FOB, CIF, CPT, T/T, L/C
ระยะเวลารอคอยสินค้า
- ตัวอย่าง: 3 วันทำการ
- คำสั่งซื้อจำนวนมาก: 1-2 สัปดาห์
ใบรับรองโรงงานและบริการที่กำหนดเอง
- การรับรอง: UL, RoHS, REACH, ISO9001
- MOQ: MOQ ต่ำสำหรับสินค้ามาตรฐาน
- นโยบายตัวอย่าง: มีตัวอย่างฟรี / จัดส่งตัวอย่างรวดเร็วบริการที่กำหนดเอง: จำนวนพินที่กำหนดเอง, ความหนาของการชุบ, การประกอบชุดสายไฟ, การบรรจุภัณฑ์พิเศษและการทำเครื่องหมาย
- คู่มือการเลือกของลูกค้า
ยืนยันข้อกำหนด PIN และโหลดกระแส
- ตรวจสอบอุณหภูมิใช้งานและระดับการสั่นสะเทือนของอุปกรณ์ของคุณ
- ตรวจสอบรูปแบบ PCB (เสียบแนวนอน)
- ยืนยันข้อกำหนดวัสดุ: ปราศจากฮาโลเจน / ระดับการทนไฟ
- ตรวจสอบกับหมายเลขชิ้นส่วนแบรนด์เดิมเพื่อการเปลี่ยนทดแทน
- ขอตัวอย่างฟรีสำหรับการทดสอบก่อนนำไปใช้ในโครงการขนาดใหญ่
- คำถามที่พบบ่อย
1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?
ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก
2. ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่?
ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใด และต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ สำหรับการอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?
ตอบ: ใช่ เรามีตัวอย่างคอนเนคเตอร์ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องชำระค่าจัดส่ง
4. ถาม: แล้วเวลาในการจัดส่งของคุณล่ะ?
ตอบ: สินค้าในสต็อกจัดส่งภายใน 1 วัน สินค้าที่ผลิตตามสั่งจัดส่งภายใน 5-7 วัน
5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?
ตอบ: สำหรับพัสดุขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง
6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?
ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวนได้ ไม่มีปัญหา
7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?
ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC และ QA คิดเป็น 10% ของพนักงานของเรา ผลิตภัณฑ์ทั้งหมดของเราจะได้รับการทดสอบโดย CCD
8. ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?
ตอบ: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะแสดงราคาทั้งหมด และราคาจะเปลี่ยนแปลงตามต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างละเอียดทีละรายการและให้รายการข้อมูลจำเพาะและราคาแก่คุณ
9. ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?
ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหา เราสามารถใส่โลโก้ของคุณหรือข้อมูลอื่น ๆ บนบรรจุภัณฑ์ได้ เพียงแค่ชี้แจงว่ามีค่าใช้จ่ายเพิ่มเติม
10. ถาม: คุณมีใบรับรองอะไรบ้าง?
ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
