MX3.0 Pitch 3.0mm R/A SMD คอนเนคเตอร์สายไฟ

MX3.0 SMD คอนเนคเตอร์สายไฟ

3เครื่องเชื่อมกล่องโวฟเวอร์ขนาด 0.0 มม.

R/A SMD คอนเนคเตอร์ไฟฟ้า

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

MX3.0 Pitch 3.0mm R/A SMD คอนเนคเตอร์สายไฟ

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

MX3.0 SMD คอนเนคเตอร์สายไฟ

3เครื่องเชื่อมกล่องโวฟเวอร์ขนาด 0.0 มม.

R/A SMD คอนเนคเตอร์ไฟฟ้า

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

MX ขั้วต่อระยะพิทช์ 3.0 มม. แบบสองแถวพร้อมขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร

หา ราคา ที่ ดี ที่สุด

MX3.0 Pitch 3.0mm R/A SMD คอนเนคเตอร์สายไฟ

หา ราคา ที่ ดี ที่สุด

ปลั๊กตัวผู้แถวเดี่ยวสำหรับจ่ายไฟ ระยะพิทช์ 3.0 มม. พร้อมตัวล็อคเปลือกยาง 5557 สำหรับขั้วต่อแผงวงจรพิมพ์

หา ราคา ที่ ดี ที่สุด

MX3.0 Metal Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Compatible with 43045 / 5557 Series)

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

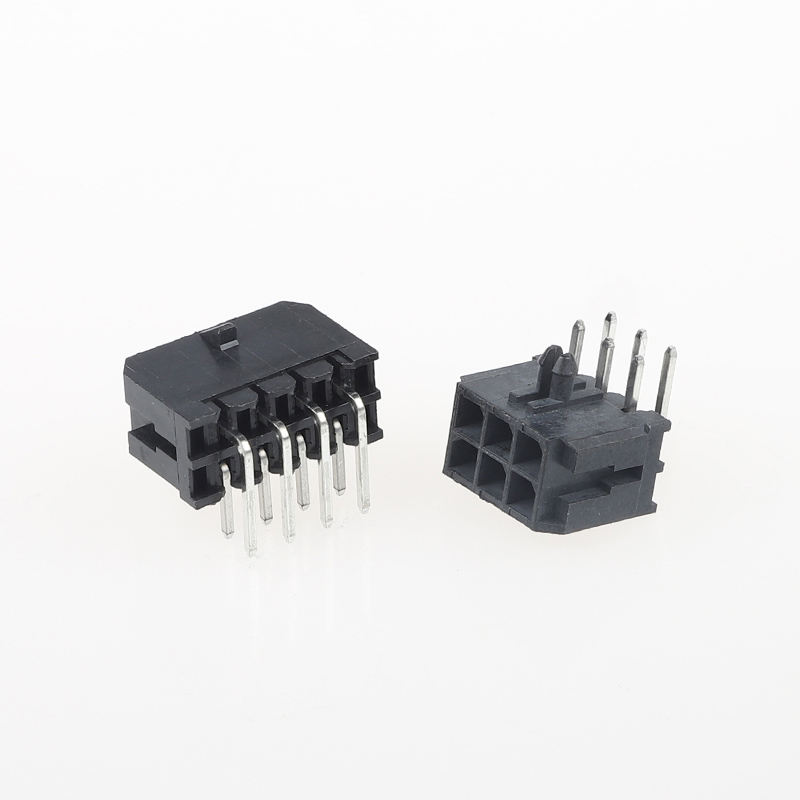

MX3.0 Pitch 3.0 มม. ตัวเชื่อมต่อสายไฟ R/A ตัวเชื่อมต่อ SMD และขั้วต่อขั้วต่อบอร์ด PCB

จุดเด่นของผลิตภัณฑ์

ระดับเปลวไฟที่อยู่อาศัย: UL94V-0 ปราศจากฮาโลเจน ควันพิษต่ำสำหรับโครงการอุตสาหกรรมและเครื่องใช้ในบ้าน
ล็อคเชิงบวกป้องกันการสั่นสะเทือน: การออกแบบล็อคแบบ snap เสริมแรงเพื่อป้องกันการหลุดออกโดยไม่ได้ตั้งใจภายใต้การสั่นสะเทือนอย่างต่อเนื่อง (สำคัญสำหรับสภาพแวดล้อมทางอุตสาหกรรมและอุปกรณ์เสริมของยานพาหนะ)
ระบบที่สมบูรณ์: อุปกรณ์จ่ายครบชุด รวมถึงเวเฟอร์ R/A SMD, ตัวเรือนที่เข้ากันและขั้วต่อหางปลา
**ระยะพิทช์ 3.0 มม., ตัวยึดพื้นผิวมุมขวา, การเชื่อมต่อแบบสายต่อบอร์ดแถวเดียวสำหรับการส่งพลังงานและสัญญาณ
เป็นไปตาม RoHS และ REACH

ข้อมูลจำเพาะทางเทคนิค

รายการ	พารามิเตอร์
ประสิทธิภาพทางไฟฟ้า
จัดอันดับปัจจุบัน	5A ต่อพิน
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	250V AC/กระแสตรง
ต้านทานการติดต่อ	≤20mΩ
ความต้านทานของฉนวน	≥1,000MΩ
ทนต่อแรงดันไฟฟ้า	1000V AC, 1 นาที
สมรรถนะทางกล
รอบการผสมพันธุ์	≥300ครั้ง
ยกเลิกการเก็บข้อมูล	โครงสร้างล็อคป้องกันการหล่น ทนทานต่อการทดสอบการสั่นสะเทือน
เกจวัดลวด	AWG#20 ~ AWG#28
ขว้าง	3.0มม
ประเภทเมานต์	SMD มุมขวา
ตำแหน่ง	ปรับแต่งได้ 2P ~ 24P
วัสดุและการชุบ
ที่อยู่อาศัย	Nylon66, UL94V-0, ปราศจากฮาโลเจน, สีดำ
วัสดุเทอร์มินัล	ฟอสเฟอร์บรอนซ์
การชุบ	ชุบดีบุก (มาตรฐาน); ชุบทองเป็นตัวเลือกสำหรับสัญญาณความน่าเชื่อถือสูง
คู่มือสิ่งแวดล้อมและการบัดกรี
อุณหภูมิในการทำงาน	-40°C ~ +105°C
อุณหภูมิรีโฟลว์ SMD	สูงสุด 260 ℃ สอดคล้องกับมาตรฐานการบัดกรี IPC
การปฏิบัติตาม	RoHS เข้าถึง

การอ้างอิงโยง / การทดแทนทางเลือก

ตัวเชื่อมต่อ MX3.0 R/A SMD ของเราสามารถเปลี่ยนได้ทางกลไกและทางไฟฟ้ากับซีรีส์นี้ ซึ่งเป็นการทดแทนโดยตรงเพื่อลดต้นทุน:

Molex: ซีรีส์ Micro-Fit 3.0 (ซีรีส์ 43640/43645/43650)
JST: ซีรีย์เทียบเท่า wire-to-board R / A SMD ขนาด 3.0 มม
TE (AMP): เทียบเท่าขั้วต่อ SMD แบบลวดต่อบอร์ดขนาด 3.0 มม

หมายเหตุ: โปรดตรวจสอบจำนวนพินและรอยเท้า PCB ก่อนการผลิตจำนวนมาก

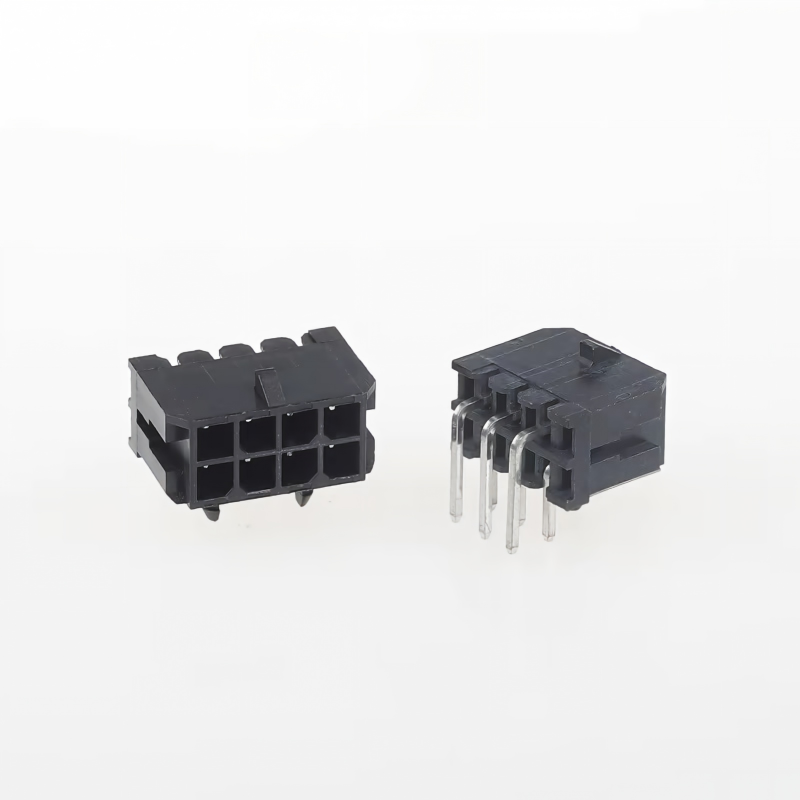

MX3.0 Pitch 3.0mm R/A SMD คอนเนคเตอร์สายไฟ

ข้อดีของผลิตภัณฑ์

ล็อคกันการสั่นสะเทือน: การล็อคเชิงบวกช่วยหลีกเลี่ยงการขาดการเชื่อมต่อโดยไม่ตั้งใจสำหรับอุปกรณ์ที่เคลื่อนย้ายและสั่น แก้ปัญหาความเสี่ยงต่อความล้มเหลวของการเชื่อมต่อที่หลวม
ตัวเรือน UL94V-0 ปลอดฮาโลเจน: ปลอดภัยสำหรับการควบคุมทางอุตสาหกรรม เครื่องใช้ในบ้าน และอุปกรณ์ยานยนต์ตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัย
การจัดหา BOM เต็มรูปแบบ: การซื้อแบบครบวงจร: เวเฟอร์ SMD + ตัวเรือน + หางปลา ไม่ต้องยุ่งยากในการจัดหาซัพพลายเออร์หลายราย
การบัดกรี SMD ที่เสถียร: ตีนผี SMT ที่ปรับให้เหมาะสม, ความสามารถในการบัดกรีที่ดี, อัตราหลุมฝังศพต่ำในระหว่างการประกอบ PCB
ทางเลือกที่คุ้มค่า: Pin-to-pin เข้ากันได้กับแบรนด์ต่างประเทศ ลดต้นทุน BOM โดยไม่กระทบต่อความน่าเชื่อถือ

แอปพลิเคชัน

✅ ระบบอัตโนมัติทางอุตสาหกรรม, การควบคุมเซอร์โว, อุปกรณ์ต่อพ่วง PLC
✅ เครื่องใช้ไฟฟ้าภายในบ้าน : แอร์, เครื่องซักผ้า, โมดูลจ่ายไฟ
✅ อุปกรณ์อิเล็กทรอนิกส์เสริมในรถยนต์ ไฟส่องสว่างรถยนต์ และสายรัดเซ็นเซอร์
✅ การส่งกำลังและสัญญาณสำหรับหุ่นยนต์ อุปกรณ์การแพทย์ ระบบจัดการแบตเตอรี่

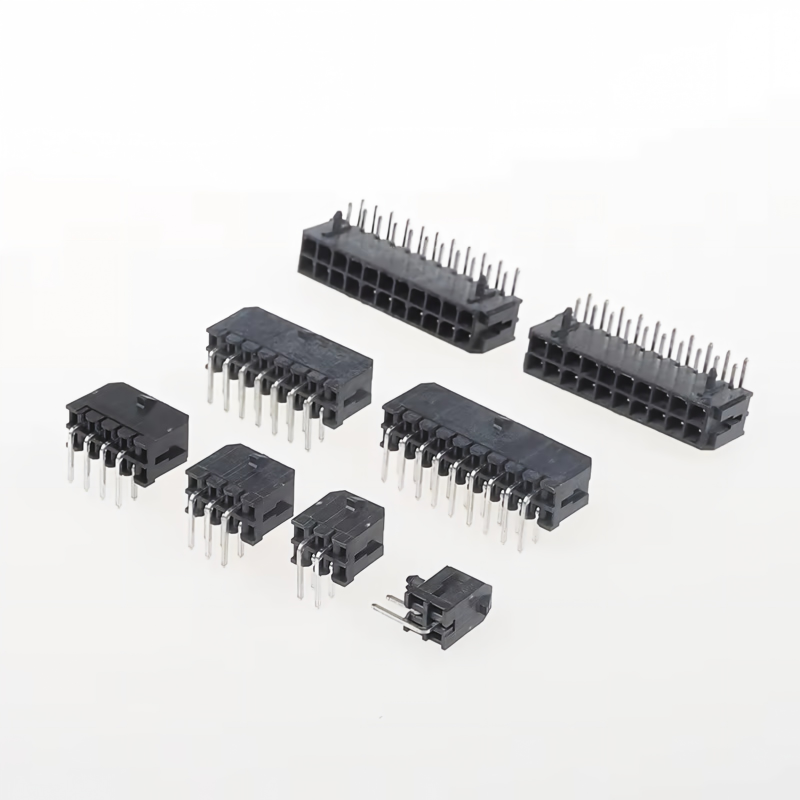

MX3.0 Pitch 3.0mm R/A SMD คอนเนคเตอร์สายไฟ

วิธีการบรรจุ

มาตรฐาน: บรรจุถุงป้องกันไฟฟ้าสถิตย์
ทางเลือก: บรรจุกล่องกระดาษสีขาว / เป็นกลาง ฉลากบรรจุภัณฑ์และบาร์โค้ดแบบกำหนดเองตามคำขอ

วิธีการชำระเงิน

มี EXW, FOB, CIF, CPT, T/T, L/C

เวลานำ

ตัวอย่าง: 3 วันทำการ
สั่งซื้อจำนวนมาก: 1-2 สัปดาห์

ใบรับรองโรงงานและบริการที่กำหนดเอง

การรับรอง: UL, RoHS, REACH, ISO9001
ขั้นต่ำ: ต่ำขั้นต่ำสำหรับรายการมาตรฐาน
นโยบายตัวอย่าง: มีตัวอย่างฟรี/ จัดส่งตัวอย่างอย่างรวดเร็วบริการแบบกำหนดเอง: จำนวนพินแบบกำหนดเอง ความหนาของการชุบ ชุดประกอบสายเคเบิล บรรจุภัณฑ์และการทำเครื่องหมายพิเศษ

คู่มือการเลือกลูกค้า

ยืนยันจำนวนพินและข้อกำหนดปัจจุบัน: การชุบดีบุกสำหรับวงจรไฟฟ้า แนะนำให้ใช้การชุบทองสำหรับสัญญาณระดับต่ำ
ตรวจสอบอุณหภูมิการทำงานสูงสุดและระดับการสั่นสะเทือนของอุปกรณ์ของคุณ การออกแบบล็อคของเราเหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง
รอยเท้า PCB: ใช้รอยเท้า PCB ที่เราเตรียมไว้ให้ตรงกับเวเฟอร์ R/A SMD ของเรา
การเลือกสายไฟ: AWG#20~#28, จับคู่ช่วงหางปลาของเทอร์มินัล
ขอแนะนำอย่างยิ่งให้ทำการทดสอบก่อนตัวอย่างก่อนการตรวจสอบความถูกต้องของโครงการจำนวนมาก

คำถามที่พบบ่อย

1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณช่วยส่งแค็ตตาล็อกให้ฉันตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้ไหม

ตอบ: ได้ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก

2. ถาม: ฉันไม่พบผลิตภัณฑ์ใน cata ของคุณล็อก คุณสามารถทำผลิตภัณฑ์นี้ให้ฉันได้ไหม?

ตอบ: แค็ตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใดและคุณต้องการจำนวนเท่าใด หากไม่มีเราสามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ เพื่อเป็นข้อมูลอ้างอิง การทำแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน

3. ถาม: คุณสามารถให้ตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ใช่ เรามีตัวอย่างตัวเชื่อมต่อฟรีจำนวน 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องจ่ายค่าจัดส่ง

4. ถาม: เวลาในการจัดส่งของคุณเป็นอย่างไร?

ตอบ: สินค้าสต็อกจะถูกจัดส่งภายใน 1 วัน สินค้าที่กำหนดเองจะถูกจัดส่งภายใน 5-7 วัน

5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก ให้ส่งทางด่วน เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการแบบ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเลได้ เราใช้กล่องส่งออกมาตรฐาน เรารับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง

6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถจ่ายเงินหยวนได้หรือไม่?

ตอบ: เรายอมรับ T / T (โอนเงิน), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราสามารถรับเงินจำนวนเดียวกันกับใบแจ้งหนี้ได้ และคุณสามารถชำระเงินเป็นหยวนได้ ไม่มีปัญหา.

7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร

ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC และ QA คิดเป็น 10% ของพนักงานของเรา ผลิตภัณฑ์ทั้งหมดของเราจะถูกทดสอบโดย CCD

8. ถาม: ฉันต้องการรายการราคาของผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาของผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงไม่สามารถแสดงรายการราคาทั้งหมดได้ และราคาจึงเปลี่ยนแปลงตามต้นทุนและปริมาณวัสดุ และคุณสามารถแจ้งรายการสิ่งของทั้งหมดที่คุณต้องการให้เราทราบได้ เราจะยืนยันอย่างรอบคอบทีละรายการและให้รายละเอียดและราคารายการแก่คุณ

9. ถาม: คุณสามารถสร้างผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์แบบกำหนดเองได้หรือไม่?

ก. ใช่. เราได้ปรับแต่งมากมาย

สินค้าสำหรับลูกค้าของเราแต่เดิม (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุแบบกำหนดเองไม่มีปัญหา เราสามารถใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณลงในแพ็คเกจได้ เพียงแค่ต้องชี้ให้เห็นว่ามีค่าใช้จ่ายเพิ่มเติม

10. ถาม: คุณมีใบรับรองอะไรบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 ฯลฯ
