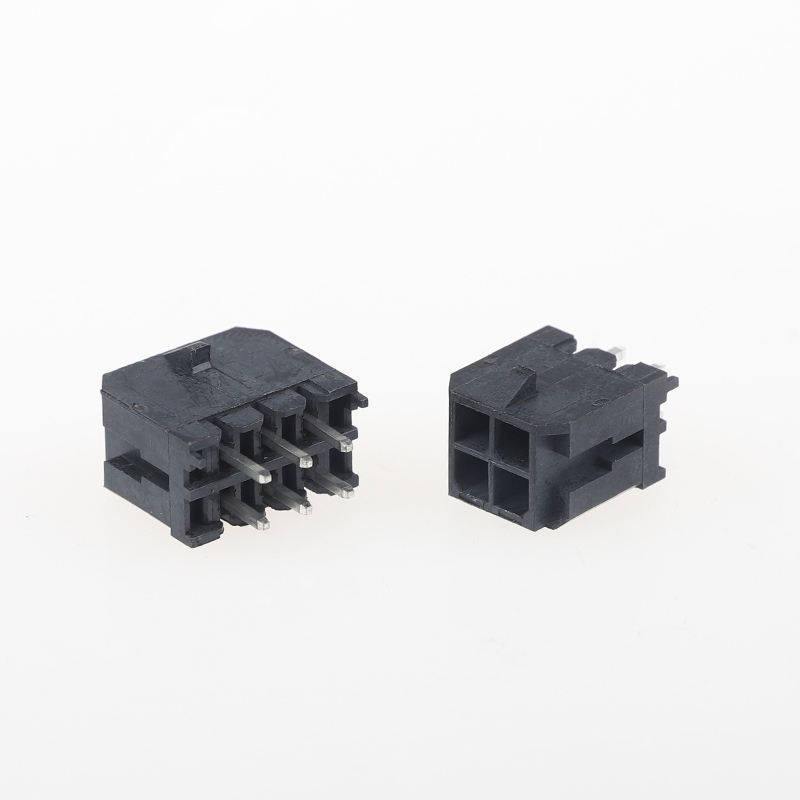

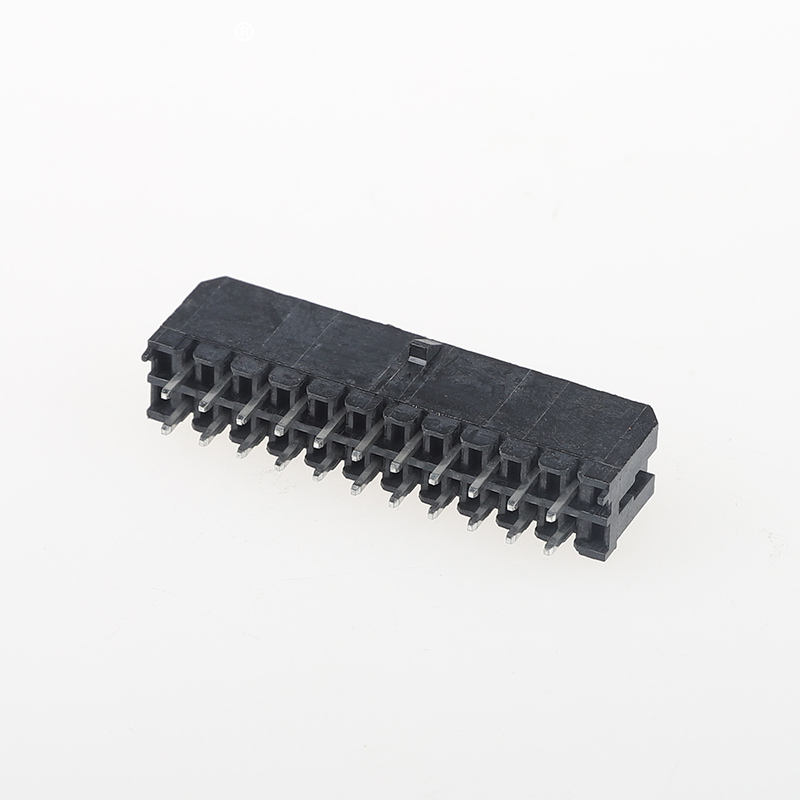

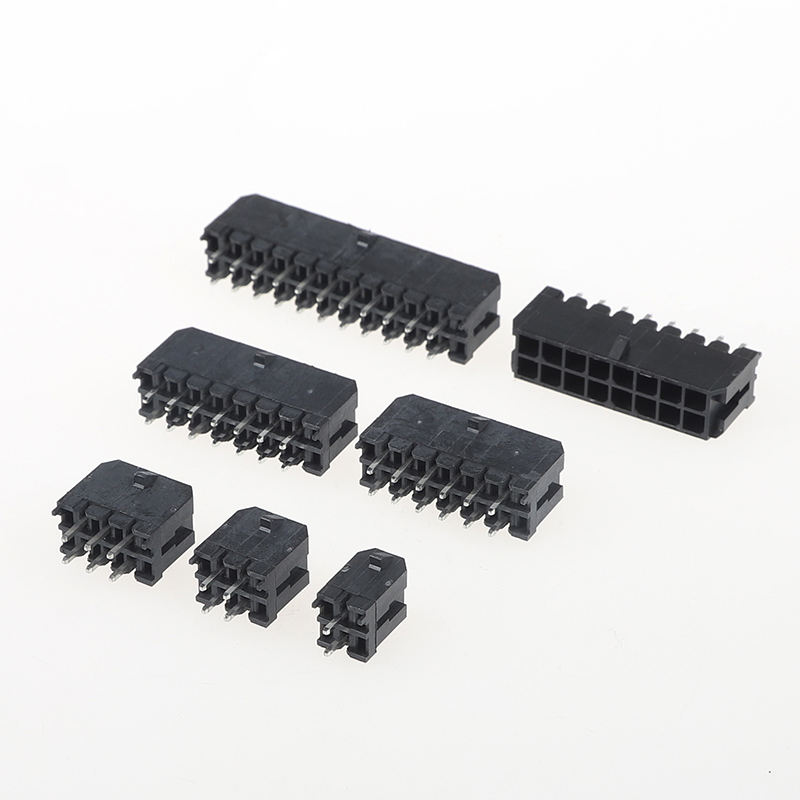

MX3.0 Metal Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Compatible with 43045 / 5557 Series)

MX3.0 หัวเสียบแบบแถวคู่โลหะ

คอนเนคเตอร์จ่ายไฟ PCB แบบแถวคู่ 180°

3เครื่องเชื่อมกล่องโวฟเวอร์ขนาด 0.0 มม.

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

MX3.0 Metal Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Compatible with 43045 / 5557 Series)

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

MX3.0 หัวเสียบแบบแถวคู่โลหะ

คอนเนคเตอร์จ่ายไฟ PCB แบบแถวคู่ 180°

3เครื่องเชื่อมกล่องโวฟเวอร์ขนาด 0.0 มม.

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

MX ขั้วต่อระยะพิทช์ 3.0 มม. แบบสองแถวพร้อมขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร

หา ราคา ที่ ดี ที่สุด

MX3.0 Pitch 3.0mm R/A SMD คอนเนคเตอร์สายไฟ

หา ราคา ที่ ดี ที่สุด

ปลั๊กตัวผู้แถวเดี่ยวสำหรับจ่ายไฟ ระยะพิทช์ 3.0 มม. พร้อมตัวล็อคเปลือกยาง 5557 สำหรับขั้วต่อแผงวงจรพิมพ์

หา ราคา ที่ ดี ที่สุด

MX3.0 Metal Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Compatible with 43045 / 5557 Series)

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

MX3.0 โลหะคู่แถวหัวเข็มขัดตรง 3.0 มม.180 องศา 43045 ขนาดเล็ก 5557 Connector Power PCBตัวเชื่อมต่อสกรู

จุดเด่นของผลิตภัณฑ์

UL94V-0 ตัวเครื่องหน่วงไฟและปราศจากฮาโลเจน; ตรงตามข้อกำหนดด้านความปลอดภัยของเครื่องใช้ในบ้านและอุตสาหกรรม
การออกแบบหัวเข็มขัดล็อคโลหะเสริมแรง ต่อต้านการแยก; ป้องกันการขาดการเชื่อมต่อโดยไม่ได้ตั้งใจภายใต้การสั่นสะเทือนที่รุนแรงสำหรับสภาพแวดล้อมที่รุนแรงในอุตสาหกรรมและยานยนต์
โซลูชันระบบที่สมบูรณ์: มีตัวเรือนที่เข้ากัน + หางปลา การจัดหาแบบครบวงจร
ระยะพิทช์ 3.0 มม. แถวคู่, ส่วนหัวพินทะลุรูตรง 180°, การใช้กำลังและสัญญาณแบบผสม
เป็นไปตาม RoHS และ REACH

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่	รายการ	พารามิเตอร์
ประสิทธิภาพทางไฟฟ้า	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	600V AC/กระแสตรง
	จัดอันดับปัจจุบัน	สูงสุด 8.5A ต่อพิน
	ต้านทานการติดต่อ	≤20mΩ
	ความต้านทานของฉนวน	≥1,000MΩ
	ทนต่อแรงดันไฟฟ้า	1500V AC, 1 นาที
สมรรถนะทางกล	วงจรการผสมพันธุ์/การแยกตัว	ขั้นต่ำ 30 รอบ
	แรงยึดเทอร์มินัล	≥24.5N
	ป้องกันการสั่นสะเทือน	ผ่านการทดสอบการสั่นสะเทือนแบบสุ่มทางอุตสาหกรรม ไม่มีการเปิดเป็นระยะๆ
วัสดุและการชุบ	ที่อยู่อาศัย	PA66, UL94V-0, ปราศจากฮาโลเจน, สีดำ
	วัสดุพิน / เทอร์มินัล	โลหะผสมทองแดง
	การชุบ	การชุบดีบุกสดใส (ตัวเลือกการชุบทองสำหรับรุ่นที่มีความน่าเชื่อถือสูง)
ข้อมูลจำเพาะด้านสิ่งแวดล้อม	อุณหภูมิในการทำงาน	-40°C ~ +125°C
	อุณหภูมิการจัดเก็บ	-45°C ~ +130°C
คู่มือการบัดกรี	การบัดกรีด้วยคลื่น	สูงสุด 260 ℃ สูงสุด 5 วินาที
	การบัดกรีด้วยมือ	350°C, ≤5s ต่อพิน
	บันทึก	หลีกเลี่ยงการบัดกรีที่อุณหภูมิสูงซ้ำๆ เพื่อป้องกันการเปลี่ยนรูปพลาสติก

การอ้างอิงโยง / การทดแทนทางเลือก

การแทนที่โดยตรงสำหรับ Molex Micro-Fit 3.0 43045 series ตัวเรือนและขั้วต่อที่เข้ากันได้ตรงกับซีรี่ส์ 43020/43030 ยังใช้ทดแทนซีรีส์ 5557 ในโครงการเชื่อมต่ออุปกรณ์จ่ายไฟหลายโครงการได้อย่างคุ้มค่าอีกด้วย

วิศวกรสามารถใช้รอยเท้า PCB และเครื่องมือควบคุมที่มีอยู่ซ้ำได้ ไม่จำเป็นต้องออกแบบใหม่ครั้งใหญ่

MX3.0 Metal Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Compatible with 43045 / 5557 Series)

ข้อดีของผลิตภัณฑ์

สลักโลหะป้องกันการสั่นสะเทือน: แก้ปัญหาลูกค้าที่ประสบปัญหาขั้วต่อหลุดจากการสั่นสะเทือนในอุปกรณ์อัตโนมัติ/ยานพาหนะ
พลาสติก UL94V-0 ปลอดสารฮาโลเจน ปลอดภัยกว่าสำหรับเครื่องใช้ในบ้านและการควบคุมทางอุตสาหกรรม
การผลิตภายในบริษัทครบชุด: ส่วนหัวของพิน, ตัวเสื้อ, หางปลา, ห่วงโซ่อุปทานที่มั่นคง
เวลานำสั้นสำหรับตัวอย่างและการผลิตจำนวนมาก การปรับแต่งจำนวนพินที่ยืดหยุ่น
การตรวจสอบอย่างเข้มงวด 100% ก่อนจัดส่ง อัตราความล้มเหลวในการติดต่อต่ำ

แอปพลิเคชัน

✅ ระบบอัตโนมัติทางอุตสาหกรรม เซอร์โว และโมดูลควบคุมกำลัง
✅ เครื่องใช้ไฟฟ้าภายในบ้าน แหล่งจ่ายไฟ และแท่นชาร์จ
✅ การเชื่อมต่อไฟและสัญญาณภายในรถยนต์
✅ อุปกรณ์การแพทย์ ระบบโทรคมนาคม และการจัดการแบตเตอรี่
✅ การเชื่อมต่อสายไฟระหว่าง PCB กับบอร์ด

MX3.0 Metal Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Compatible with 43045 / 5557 Series)

วิธีการบรรจุ

มาตรฐาน: บรรจุถุงป้องกันไฟฟ้าสถิตย์
ทางเลือก: บรรจุกล่องกระดาษสีขาว / เป็นกลาง ฉลากบรรจุภัณฑ์และบาร์โค้ดแบบกำหนดเองตามคำขอ

วิธีการชำระเงิน

มี EXW, FOB, CIF, CPT, T/T, L/C

เวลานำ

ตัวอย่าง: 3 วันทำการ
สั่งซื้อจำนวนมาก: 1-2 สัปดาห์

ใบรับรองโรงงานและบริการที่กำหนดเอง

การรับรอง: UL, RoHS, REACH, ISO9001
ขั้นต่ำ: ต่ำขั้นต่ำสำหรับรายการมาตรฐาน
นโยบายตัวอย่าง:สนับสนุนตัวอย่างฟรี / จัดส่งตัวอย่างอย่างรวดเร็วบริการแบบกำหนดเอง: จำนวนพินแบบกำหนดเอง ความหนาของการชุบ ชุดประกอบสายเคเบิล บรรจุภัณฑ์และการทำเครื่องหมายพิเศษ

คู่มือการเลือกลูกค้า

ยืนยันจำนวนพิน: 22P ~ 2มาตรฐาน 16P ในสต็อก; ติดต่อเราสำหรับวงจรที่ยาวขึ้น
การลดพิกัดกระแส: ลดกระแสพิกัดเมื่อมีการโหลดพินหลายตัวเข้าด้วยกันภายใต้อุณหภูมิแวดล้อมที่สูง
สภาพแวดล้อมการสั่นสะเทือน: ต้องใช้เวอร์ชันสลักโลหะเพื่อป้องกันการแยกออกโดยไม่คาดคิด
การเลือกวัสดุ: ค่าเริ่มต้น UL94V0 ปราศจากฮาโลเจน; ระบุการชุบทองหากต้องการรอบการผสมพันธุ์นาน
การออกแบบ PCB: ปฏิบัติตามมาตรฐาน 43045 สำหรับการเปลี่ยนโดยตรง ตรวจสอบโปรไฟล์อุณหภูมิการบัดกรีก่อนการผลิตจำนวนมาก

คำถามที่พบบ่อย

1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณช่วยส่งแค็ตตาล็อกให้ฉันตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้ไหม

ตอบ: ได้ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก

2. ถาม: ฉันไม่พบผลิตภัณฑ์ใน cata ของคุณล็อก คุณสามารถทำผลิตภัณฑ์นี้ให้ฉันได้ไหม?

ตอบ: แค็ตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใดและคุณต้องการจำนวนเท่าใด หากไม่มีเราสามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ เพื่อเป็นข้อมูลอ้างอิง การทำแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน

3. ถาม: คุณสามารถให้ตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ใช่ เรามีตัวอย่างตัวเชื่อมต่อฟรีจำนวน 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องจ่ายค่าจัดส่ง

4. ถาม: เวลาในการจัดส่งของคุณเป็นอย่างไร?

ตอบ: สินค้าสต็อกจะถูกจัดส่งภายใน 1 วัน สินค้าที่กำหนดเองจะถูกจัดส่งภายใน 5-7 วัน

5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก ให้ส่งทางด่วน เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการแบบ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเลได้ เราใช้กล่องส่งออกมาตรฐาน เรารับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง

6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถจ่ายเงินหยวนได้หรือไม่?

ตอบ: เรายอมรับ T / T (โอนเงิน), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราสามารถรับเงินจำนวนเดียวกันกับใบแจ้งหนี้ได้ และคุณสามารถชำระเงินเป็นหยวนได้ ไม่มีปัญหา.

7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร

ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC และ QA คิดเป็น 10% ของพนักงานของเรา ผลิตภัณฑ์ทั้งหมดของเราจะถูกทดสอบโดย CCD

8. ถาม: ฉันต้องการรายการราคาของผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาของผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะแสดงรายการราคาทั้งหมดในรายการ และราคามีการเปลี่ยนแปลงอยู่เสมอเนื่องจากต้นทุนและปริมาณวัสดุ และคุณสามารถแจ้งรายการสิ่งของทั้งหมดที่คุณต้องการให้เราทราบได้ เราจะยืนยันอย่างรอบคอบทีละรายการและให้รายละเอียดและราคารายการแก่คุณ

9. ถาม: คุณสามารถสร้างผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์แบบกำหนดเองได้หรือไม่?

ก. ใช่. เราได้ปรับแต่งมากมาย

สินค้าสำหรับลูกค้าของเราแต่เดิม (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุแบบกำหนดเอง ไม่มีปัญหาที่เราใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณลงบนบรรจุภัณฑ์ เพียงแค่ต้องชี้ให้เห็นว่ามีค่าใช้จ่ายเพิ่มเติม

10. ถาม: คุณมีใบรับรองอะไรบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 ฯลฯ
