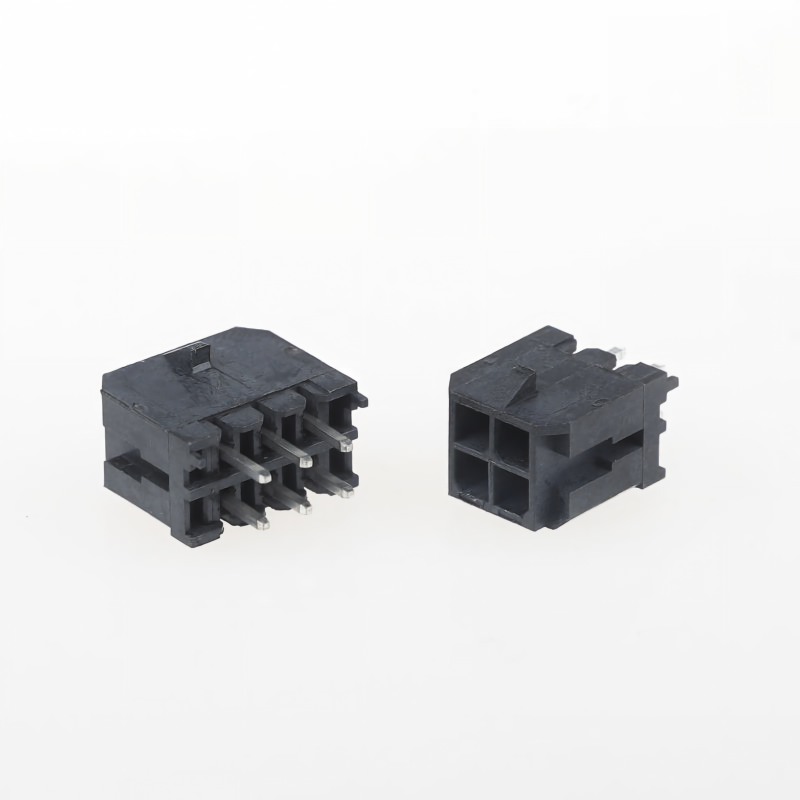

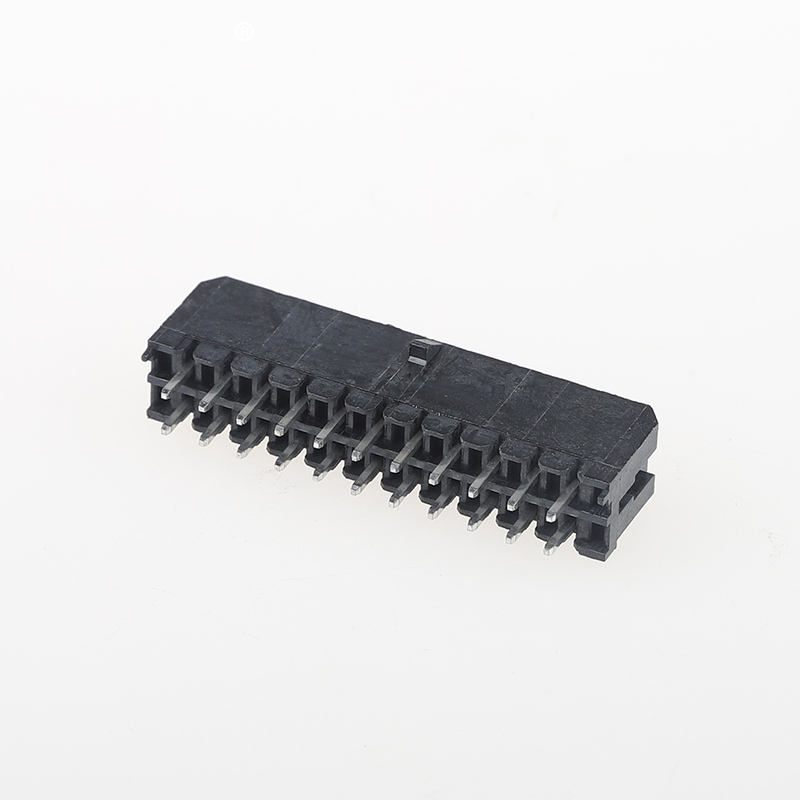

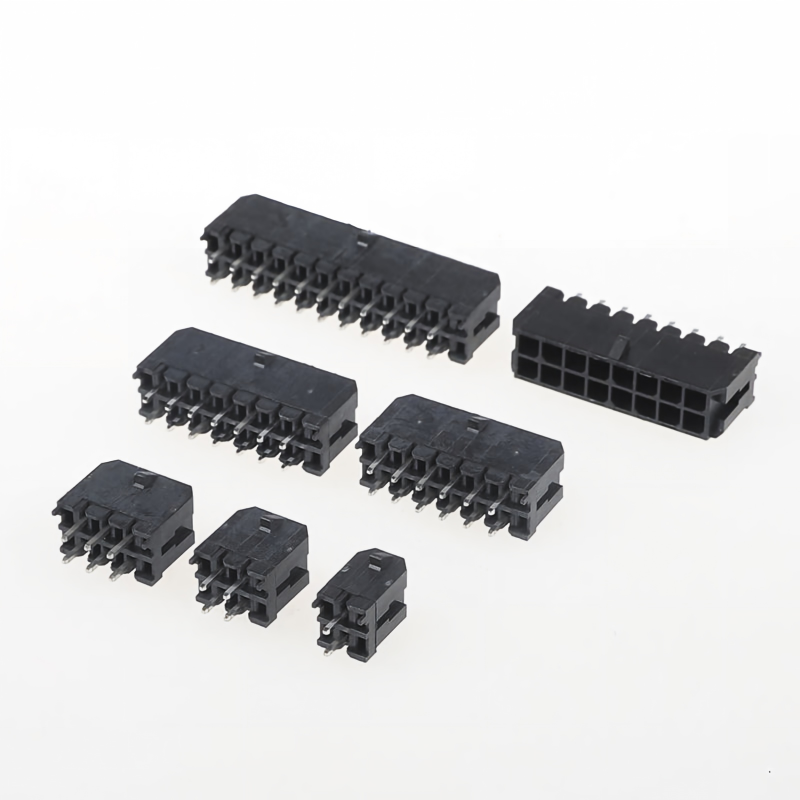

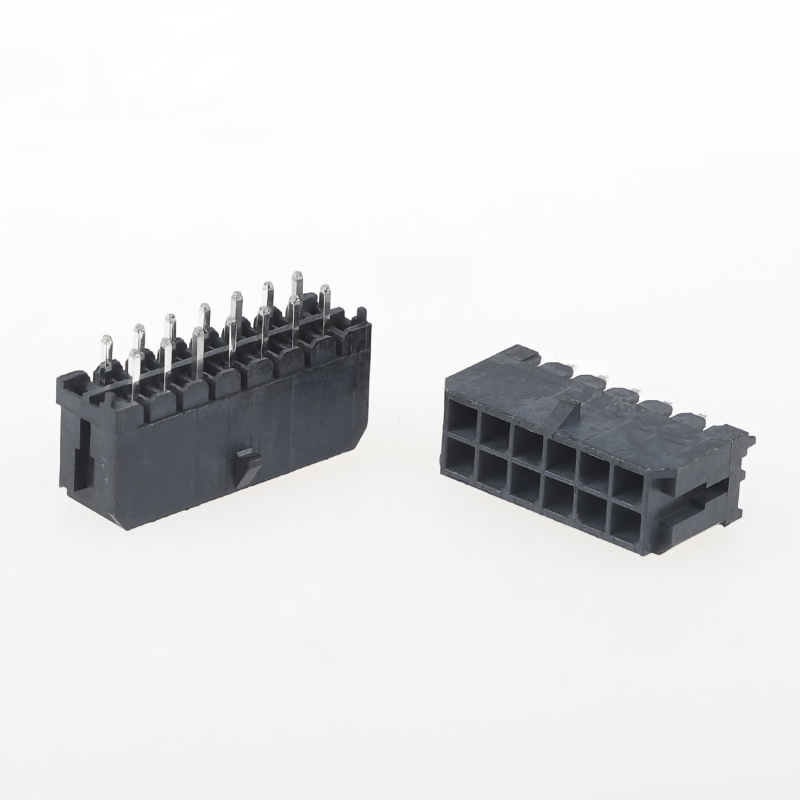

MX ขั้วต่อระยะพิทช์ 3.0 มม. แบบสองแถวพร้อมขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร

MX ขั้วต่อระยะพิทช์ 3.0 มม. แบบสองแถวพร้อมขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร

Name: MX ขั้วต่อระยะพิทช์ 3.0 มม. แบบสองแถวพร้อมขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: เทอร์มินัลที่อยู่อาศัยเวเฟอร์
Price: 4.01 USD
Availability: InStock

MX ขั้วต่อระยะพิทช์ 3.0 มม. สำหรับเชื่อมต่อสายกับแผงวงจร

ขั้วต่อแบบกล่องวานิชแบบสองแถวพร้อมตัวล็อค

ขั้วต่อขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

MX ขั้วต่อระยะพิทช์ 3.0 มม. แบบสองแถวพร้อมขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

MX ขั้วต่อระยะพิทช์ 3.0 มม. สำหรับเชื่อมต่อสายกับแผงวงจร

ขั้วต่อแบบกล่องวานิชแบบสองแถวพร้อมตัวล็อค

ขั้วต่อขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

MX ขั้วต่อระยะพิทช์ 3.0 มม. แบบสองแถวพร้อมขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร

หา ราคา ที่ ดี ที่สุด

MX3.0 Pitch 3.0mm R/A SMD คอนเนคเตอร์สายไฟ

หา ราคา ที่ ดี ที่สุด

ปลั๊กตัวผู้แถวเดี่ยวสำหรับจ่ายไฟ ระยะพิทช์ 3.0 มม. พร้อมตัวล็อคเปลือกยาง 5557 สำหรับขั้วต่อแผงวงจรพิมพ์

หา ราคา ที่ ดี ที่สุด

MX3.0 Metal Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Compatible with 43045 / 5557 Series)

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

หัวเข็มขัดแถวคู่ของตัวเชื่อมต่อระยะพิทช์ MX 3.0 มม. พร้อมตัวเชื่อมต่อแบบ Wire-to-Board แบบพินตรง

จุดเด่นของผลิตภัณฑ์

การออกแบบหัวเข็มขัดล็อคแบบบวก: ป้องกันการหลุดออก ให้เสียงคลิกและสัมผัสได้หลังจากการผสมพันธุ์เต็มรูปแบบ หลีกเลี่ยงการหลุดของขั้วต่อภายใต้การสั่นสะเทือนอย่างต่อเนื่องสำหรับการใช้งานในอุตสาหกรรมและยานพาหนะ
วัสดุที่อยู่อาศัย: สารหน่วงไฟ UL94V-0, ปราศจากฮาโลเจน, เป็นไปตามข้อกำหนด RoHS และ REACH
อุปทานครบชุด: ขายเป็นชุดอุปกรณ์ครบชุดรวมทั้งตัวเรือน + หางปลา ไม่ต้องยุ่งยากในการจัดหาแยกต่างหาก
แถวคู่ ระยะพิทช์ 3.0 มม. ส่วนหัวของพินทะลุรูตรง โครงสร้างป้องกันการเสียบผิดแบบโพลาไรซ์
ช่วงอุณหภูมิกว้าง ต้านทานการสัมผัสที่มั่นคงสำหรับการส่งกำลังและสัญญาณ

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่	รายการ	พารามิเตอร์
ประสิทธิภาพทางไฟฟ้า	จัดอันดับปัจจุบัน	สูงสุด 10A ต่อพิน
	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	600V AC/กระแสตรง
	ต้านทานการติดต่อ	≤10mΩ
	ความต้านทานของฉนวน	≥5000MΩ
	ทนต่อแรงดันไฟฟ้า	ไฟ 1500V AC นาน 1 นาที
สมรรถนะทางกล	ขว้าง	3.0 มม. สองแถว
	รอบการผสมพันธุ์	≥500ครั้ง
	ความต้านทานการสั่นสะเทือน	10~2000Hz ไม่มีการตัดการเชื่อมต่อและไม่มีการแยกคู่
	โครงสร้างล็อค	หัวเข็มขัดล็อคขั้วบวก โพลาไรซ์
วัสดุและการชุบ	ที่อยู่อาศัย	Nylon66, UL94V-0, ปราศจากฮาโลเจน
	วัสดุเทอร์มินัล	โลหะผสมทองแดง
	การชุบ	ชุบดีบุก (ชุบทองก็ได้)
สิ่งแวดล้อม	อุณหภูมิในการทำงาน	-40°C ~ +105°C
สิ่งแวดล้อม	การปฏิบัติตาม	RoHS 2.0 เข้าถึงได้
คู่มือการบัดกรี	วิธีการบัดกรี	การบัดกรีแบบคลื่นผ่านรู/การบัดกรีด้วยมือ
	อุณหภูมิและเวลาการบัดกรี	สูงสุด 260°C, ≤5s
	ช่วงสาย	18~24AWG

การอ้างอิงโยง / การทดแทนทางเลือก

การทดแทนแบบดรอปอินโดยตรงสำหรับซีรีย์ตัวเชื่อมต่อที่มีชื่อเสียงระดับโลก การกำหนดขนาดและพินเดียวกัน เพื่อการประหยัดในการออกแบบ PCB ใหม่:

Molex: ไมโคร-ฟิต 3.0 ซีรี่ส์: 43020,43025,43030,43045
JST: ซีรีย์เทียบเท่าระหว่างสายกับบอร์ดระยะพิทช์ 3.0 มม
AMP(TE): เทียบเท่ากับขั้วต่อสายไฟต่อบอร์ดสองแถวขนาด 3.0 มม

หมายเหตุ: ตรวจสอบจำนวนพินและมิติทางกลก่อนการผลิตจำนวนมาก ตัวอย่างที่มีอยู่สำหรับการตรวจสอบความถูกต้องเต็มรูปแบบ

ข้อดีของผลิตภัณฑ์

หัวเข็มขัดล็อคกันการสั่นสะเทือน: แก้ปัญหาปัญหาของวิศวกร: การหลุดออกโดยไม่ตั้งใจภายใต้การสั่นสะเทือนทางอุตสาหกรรม/ยานยนต์
UL94V-0 และพลาสติกปลอดฮาโลเจน ตรงตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยและสิ่งแวดล้อมที่เข้มงวดสำหรับเครื่องใช้ในบ้านและการควบคุมทางอุตสาหกรรม
จัดหาแพ็คเกจการประกอบแบบเต็ม: ตัวเรือน + เทอร์มินัลพร้อมกัน ลดความซับซ้อนของ BOM และการจัดซื้อ
เทอร์มินอลโลหะผสมทองแดงที่มีความเสถียรพร้อมการชุบดีบุกที่เชื่อถือได้ ความต้านทานการสัมผัสต่ำ และอายุการใช้งานยาวนาน
Drop-in เข้ากันได้กับ Molex / JST / TE AMP ลดต้นทุนการออกแบบ PCB ใหม่
ตัวอย่างที่รวดเร็วและระยะเวลารอคอยในการผลิตจำนวนมาก การปรับแต่งที่ยืดหยุ่น

แอปพลิเคชัน

✅ อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม, PLC, ไดร์เวอร์เซอร์โว
✅ เครื่องใช้ไฟฟ้าภายในบ้าน : แอร์, เครื่องทำน้ำอุ่น, เครื่องซักผ้า, ไฟเลี้ยง
✅ ระบบควบคุมภายในรถยนต์ สัญญาณการจัดการแบตเตอรี่ และการเชื่อมต่อพลังงาน
✅ โมดูลจ่ายไฟ, ไดร์เวอร์ LED, อุปกรณ์ทางการแพทย์, มิเตอร์อัจฉริยะ

วิธีการบรรจุ

มาตรฐาน: บรรจุถุงป้องกันไฟฟ้าสถิตย์
ทางเลือก: บรรจุกล่องกระดาษสีขาว / เป็นกลาง ฉลากบรรจุภัณฑ์และบาร์โค้ดแบบกำหนดเองตามคำขอ

วิธีการชำระเงิน

มี EXW, FOB, CIF, CPT, T/T, L/C

เวลานำ

ตัวอย่าง: 3 วันทำการ
สั่งซื้อจำนวนมาก: 1-2 สัปดาห์

ใบรับรองโรงงานและบริการที่กำหนดเอง

การรับรอง: UL, RoHS, REACH, ISO9001
ขั้นต่ำ: ต่ำขั้นต่ำสำหรับรายการมาตรฐาน
นโยบายตัวอย่าง: มีตัวอย่างฟรี/ จัดส่งตัวอย่างอย่างรวดเร็วบริการแบบกำหนดเอง: จำนวนพินแบบกำหนดเอง ความหนาของการชุบ ชุดประกอบสายเคเบิล บรรจุภัณฑ์และการทำเครื่องหมายพิเศษ

คู่มือการเลือกลูกค้า

ยืนยันจำนวนพินที่ต้องการ: 22P ถึง 2มาตรฐาน 12P; มีจำนวนพินที่กำหนดเอง
ยืนยันเกจสายไฟและกระแสไฟทำงานสูงสุด
สภาพแวดล้อมที่มีการสั่นสะเทือนหนัก: ต้องใช้เวอร์ชันล็อคด้วยหัวเข็มขัดเพื่อป้องกันการผสมพันธุ์
โครงการที่ต้องการความปลอดภัยจากอัคคีภัย: ยืนยันเวอร์ชัน UL94V0 + ปลอดฮาโลเจน
การเปลี่ยนข้ามยี่ห้อ: ทดสอบตัวอย่างก่อนเพื่อตรวจสอบการผสมพันธุ์ก่อนการผลิตจำนวนมาก
การบัดกรี: ปฏิบัติตามขีดจำกัดอุณหภูมิการบัดกรีผ่านรูเพื่อหลีกเลี่ยงการหลอมละลายของตัวเรือนพลาสติก

คำถามที่พบบ่อย

1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณช่วยส่งแค็ตตาล็อกให้ฉันตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้ไหม

ตอบ: ได้ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก

2. ถาม: ฉันไม่พบผลิตภัณฑ์ใน cata ของคุณล็อก คุณสามารถทำผลิตภัณฑ์นี้ให้ฉันได้ไหม?

ตอบ: แค็ตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใดและคุณต้องการจำนวนเท่าใด หากไม่มีเราสามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ เพื่อเป็นข้อมูลอ้างอิง การทำแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน

3. ถาม: คุณสามารถให้ตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ใช่ เรามีตัวอย่างตัวเชื่อมต่อฟรีจำนวน 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องจ่ายค่าจัดส่ง

4. ถาม: เวลาในการจัดส่งของคุณเป็นอย่างไร?

ตอบ: สินค้าสต็อกจะถูกจัดส่งภายใน 1 วัน สินค้าที่กำหนดเองจะถูกจัดส่งภายใน 5-7 วัน

5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก ให้ส่งทางด่วน เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการแบบ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเลได้ เราใช้กล่องส่งออกมาตรฐาน เรารับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง

6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถจ่ายเงินหยวนได้หรือไม่?

ตอบ: เรายอมรับ T / T (โอนเงิน), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราสามารถรับเงินจำนวนเดียวกันกับใบแจ้งหนี้ได้ และคุณสามารถชำระเงินเป็นหยวนได้ ไม่มีปัญหา.

7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร

ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC และ QA คิดเป็น 10% ของพนักงานของเรา ผลิตภัณฑ์ทั้งหมดของเราจะถูกทดสอบโดย CCD

8. ถาม: ฉันต้องการรายการราคาของผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาของผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงไม่สามารถแสดงรายการราคาทั้งหมดได้ และราคาจึงเปลี่ยนแปลงตามต้นทุนและปริมาณวัสดุ และคุณสามารถแจ้งรายการสิ่งของทั้งหมดที่คุณต้องการให้เราทราบได้ เราจะยืนยันอย่างรอบคอบทีละรายการและให้รายละเอียดและราคารายการแก่คุณ

9. ถาม: คุณสามารถสร้างผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์แบบกำหนดเองได้หรือไม่?

ก. ใช่. เราได้ปรับแต่งมากมาย

สินค้าสำหรับลูกค้าของเราแต่เดิม (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุแบบกำหนดเองไม่มีปัญหา เราสามารถใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณลงในแพ็คเกจได้ เพียงแค่ต้องชี้ให้เห็นว่ามีค่าใช้จ่ายเพิ่มเติม

10. ถาม: คุณมีใบรับรองอะไรบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 ฯลฯ
