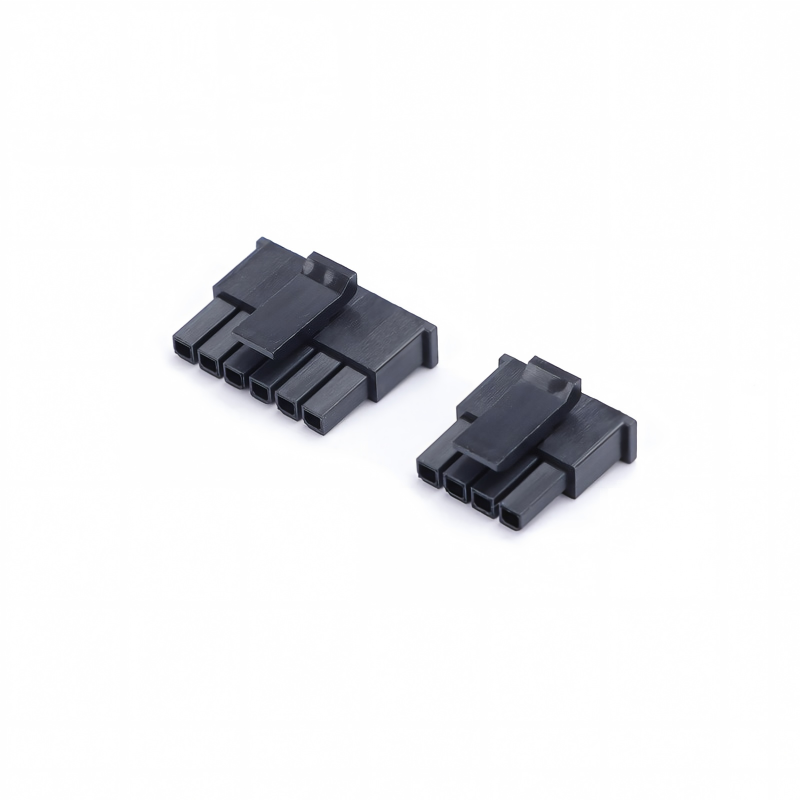

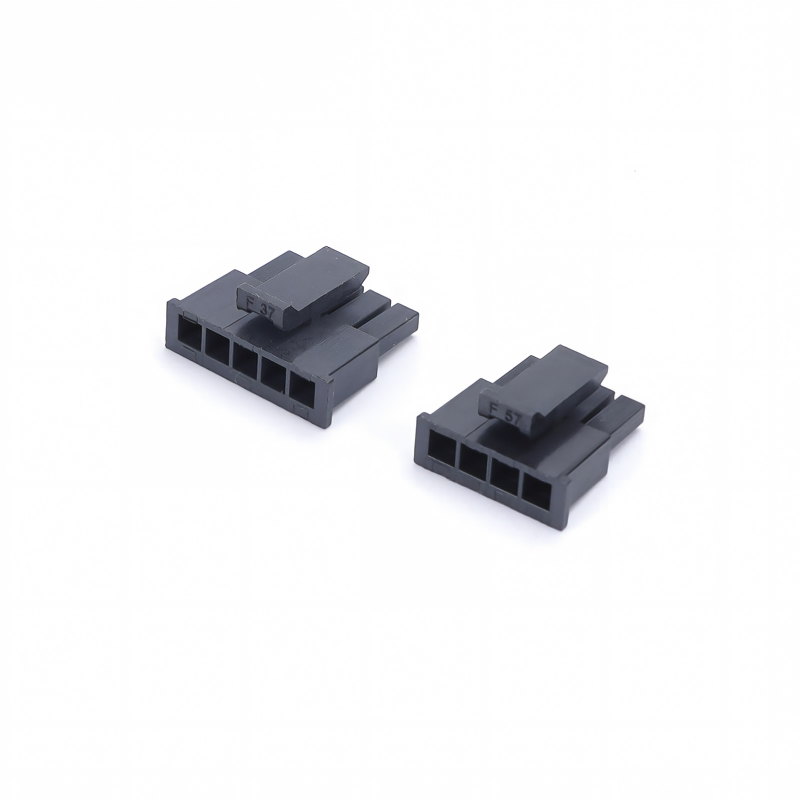

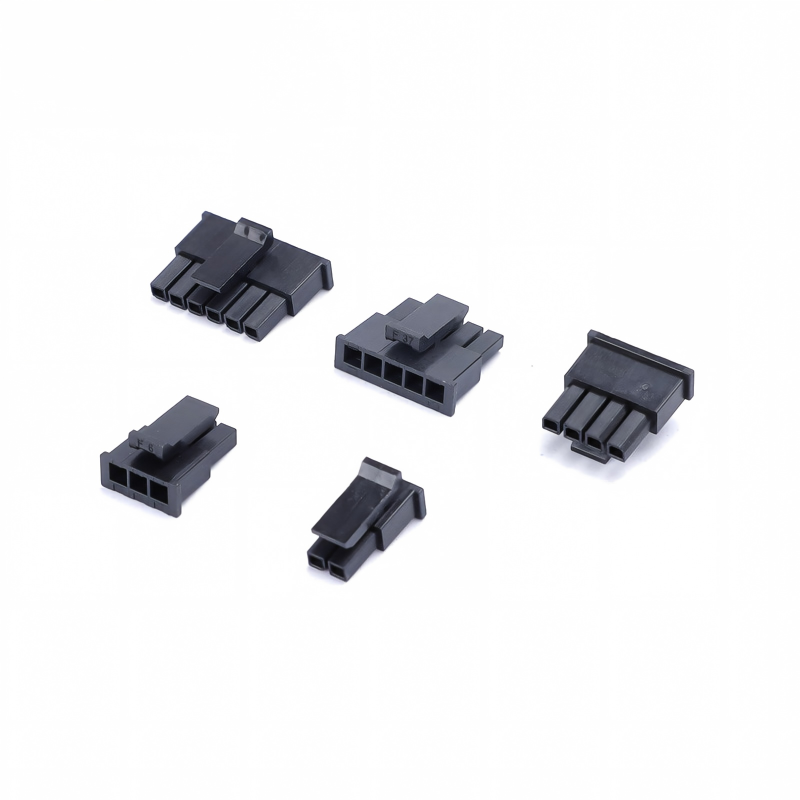

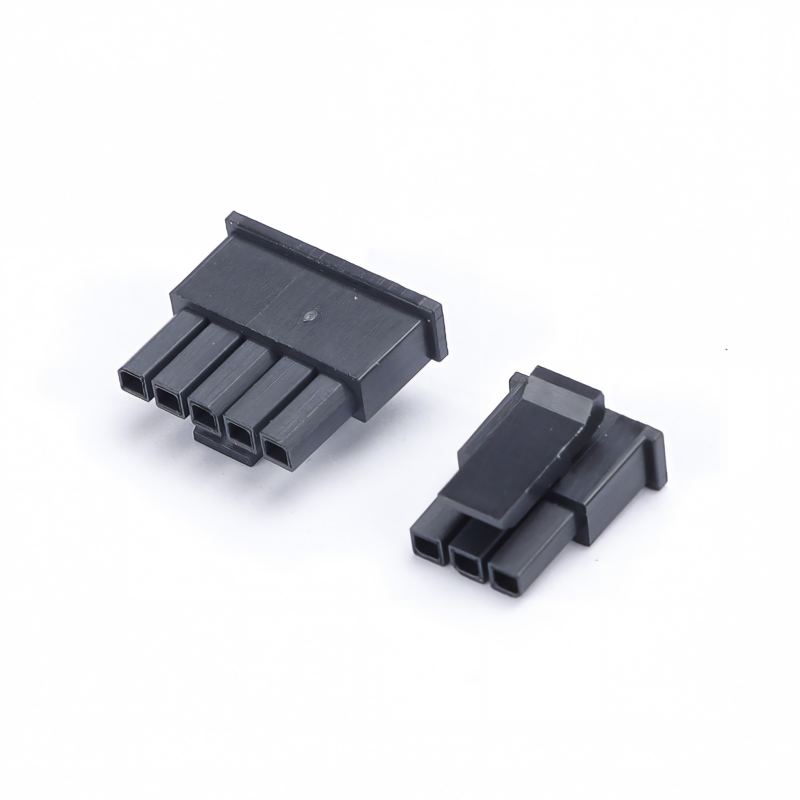

เดี่ยวแถวปลั๊กไฟชาย 3.0 มม.ขั้วต่อเปลือกยางหัวเข็มขัด 5557 สำหรับPCB Wire Boardตัวเชื่อมต่อ
จุดเด่นของผลิตภัณฑ์
- พิทช์: 3.0 มม., ขั้วต่อสายไฟตัวผู้แถวเดียว, รุ่น 5557
- โครงสร้าง: สารหน่วงไฟ UL94V-0 ปราศจากฮาโลเจนตรงตามข้อกำหนดด้านความปลอดภัยของเครื่องใช้ในบ้านและอุตสาหกรรม
- การออกแบบหัวเข็มขัดเปลือกยางเสริมแรง ป้องกันการสั่นสะเทือน ป้องกันการหลุดออกโดยไม่ตั้งใจภายใต้การสั่นสะเทือนที่รุนแรงในอุตสาหกรรม/ยานยนต์
- ชุดรองรับครบชุด: มีตัวเรือน + หางปลาที่เข้าชุดกัน
- โครงสร้างกะทัดรัด ระบบส่งกำลังที่เสถียรสำหรับการเชื่อมต่อแบบสายต่อบอร์ด
ข้อมูลจำเพาะทางเทคนิค
| รายการ |
รายละเอียด |
| ประสิทธิภาพทางไฟฟ้า |
จัดอันดับปัจจุบัน: สูงสุด 5A ต่อการติดต่อ
แรงดันไฟฟ้า: 250V AC
ความต้านทานของฉนวน: ≥1000MΩ
ความต้านทานต่อการสัมผัส: < 20 mΩ
ทนแรงดันไฟฟ้า: 1500V AC/นาที |
| สมรรถนะทางกล |
ระยะพิทช์: 3.0มม
จำนวนตำแหน่ง: 2P~24P ปรับแต่งได้
รอบการผสมพันธุ์: ≥500ครั้ง
แรงผสมพันธุ์: แรงแทรกต่ำ; ล็อคหัวเข็มขัดเพื่อป้องกันการหลุดออก
การเก็บรักษา: ตัวล็อคเปลือกหอยที่ได้รับการปรับปรุงเพื่อป้องกันการสั่นสะเทือนและการหล่น |
| วัสดุและการชุบ |
โครงสร้าง: UL94V-0, ไนลอนปลอดฮาโลเจน
เทอร์มินอล: โลหะผสมทองแดง, ชุบดีบุก (สามารถเลือกชุบทองได้)
หัวเข็มขัด: ตัวล็อคเปลือกยางในตัว |
| ข้อมูลจำเพาะด้านสิ่งแวดล้อม |
อุณหภูมิในการทำงาน: -40°C ~ +105°C
สอดคล้องตามสภาพแวดล้อมการสั่นสะเทือนของยานยนต์อุตสาหกรรมและยานยนต์เบา |
| คู่มือการบัดกรี |
อุณหภูมิบัดกรี: สูงสุด 260 ℃, การบัดกรีแบบรีโฟลว์สูงสุด 5 วินาที
การบัดกรี PCB ผ่านรู |
การอ้างอิงโยง / การทดแทนทางเลือก
การทดแทนโดยตรงสำหรับแบรนด์ที่มีชื่อเสียงระดับสากล:
- JST: ซีรี่ส์ EH
- โมเล็กซ์: ซีรีส์ 5557
- AMP/TE: ขั้วต่อสายไฟต่อบอร์ดแถวเดียวขนาด 3.0 มม
หมายเหตุ: พิทช์พิน โครงสร้างการล็อค และรอยเท้าสามารถใช้แทนกันได้เพื่อทดแทนแบบดรอปอิน
ข้อดีของผลิตภัณฑ์
- การล็อคหัวเข็มขัดยางป้องกันการสั่นสะเทือน: แก้ปัญหาจุดปวดที่ไม่ได้ผสมพันธุ์โดยไม่ได้ตั้งใจในอุปกรณ์สั่น
- UL94V-0 และตัวเครื่องปลอดสารฮาโลเจน ปลอดภัยยิ่งขึ้นสำหรับผลิตภัณฑ์ไฟฟ้าในครัวเรือนและอุตสาหกรรมที่มีอุณหภูมิสูง
- การจัดหาครบชุด: ตัวเรือน + เทอร์มินัล การจัดหาแบบครบวงจร
- เปลี่ยนได้ด้วยขั้วต่อ JST/Molex/TE 3.0 มม. ออกแบบใหม่ได้ง่าย & ทดแทน BOM
- ขั้วต่อทองแดงชุบดีบุกที่มีความเสถียร ความต้านทานการสัมผัสต่ำ การส่งกำลังที่เชื่อถือได้
แอปพลิเคชัน
✅อุปกรณ์ควบคุมอุตสาหกรรม
✅ เครื่องใช้ไฟฟ้าภายในบ้าน (แอร์, เครื่องทำน้ำอุ่น, โมดูลจ่ายไฟ)
✅สายไฟภายในรถยนต์สำหรับงานเบา
✅ แหล่งจ่ายไฟและโมดูล UPS
✅ไดร์เวอร์แอลอีดี
✅อุปกรณ์เสริมทางการแพทย์
✅ การเชื่อมต่อสายไฟกับบอร์ด PCB
วิธีการบรรจุ
- มาตรฐาน: บรรจุถุงป้องกันไฟฟ้าสถิตย์
- ทางเลือก: บรรจุกล่องกระดาษสีขาว / เป็นกลาง ฉลากบรรจุภัณฑ์และบาร์โค้ดแบบกำหนดเองตามคำขอ
วิธีการชำระเงิน
มี EXW, FOB, CIF, CPT, T/T, L/C
เวลานำ
- ตัวอย่าง: 3 วันทำการ
- สั่งซื้อจำนวนมาก: 1-2 สัปดาห์
ใบรับรองโรงงานและบริการที่กำหนดเอง
- การรับรอง: UL, RoHS, REACH, ISO9001
- ขั้นต่ำ: ต่ำขั้นต่ำสำหรับรายการมาตรฐาน
- นโยบายตัวอย่าง: มีตัวอย่างฟรี/ จัดส่งตัวอย่างอย่างรวดเร็วบริการแบบกำหนดเอง: จำนวนพินแบบกำหนดเอง ความหนาของการชุบ ชุดประกอบสายเคเบิล บรรจุภัณฑ์และการทำเครื่องหมายพิเศษ
คู่มือการเลือกลูกค้า
- ยืนยันตำแหน่งพิน (2P~24P) และพิกัดกระแสไฟที่กำหนด
- ตรวจสอบอุณหภูมิในการทำงานและระดับการสั่นสะเทือนของอุปกรณ์ของคุณ แนะนำรุ่นหัวเข็มขัดสำหรับสถานการณ์ที่มีการสั่นสะเทือนสูง
- ตรวจสอบรอยเท้า PCB เมื่อเปลี่ยนชิ้นส่วน JST/Molex/TE
- เลือกการชุบดีบุก/ทองตามความต้องการการกัดกร่อนและอายุการใช้งาน
- ยืนยันข้อกำหนดปลอดฮาโลเจนและสารหน่วงไฟก่อนสรุป BOM
คำถามที่พบบ่อย
1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณช่วยส่งแค็ตตาล็อกให้ฉันตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้ไหม
ตอบ: ได้ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก
2. ถาม: ฉันไม่พบผลิตภัณฑ์ใน cata ของคุณล็อก คุณสามารถทำผลิตภัณฑ์นี้ให้ฉันได้ไหม?
ตอบ: แค็ตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใดและคุณต้องการจำนวนเท่าใด หากไม่มีเราสามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ เพื่อเป็นข้อมูลอ้างอิง การทำแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน
3. ถาม: คุณสามารถให้ตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?
ตอบ: ใช่ เรามีตัวอย่างตัวเชื่อมต่อฟรีจำนวน 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องจ่ายค่าจัดส่ง
4. ถาม: เวลาในการจัดส่งของคุณเป็นอย่างไร?
ตอบ: สินค้าสต็อกจะถูกจัดส่งภายใน 1 วัน สินค้าที่กำหนดเองจะถูกจัดส่งภายใน 5-7 วัน
5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?
ตอบ: สำหรับพัสดุขนาดเล็ก ให้ส่งทางด่วน เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการแบบ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเลได้ เราใช้กล่องส่งออกมาตรฐาน เรารับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง
6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถจ่ายเงินหยวนได้หรือไม่?
ตอบ: เรายอมรับ T / T (โอนเงิน), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราสามารถรับเงินจำนวนเดียวกันกับใบแจ้งหนี้ได้ และคุณสามารถชำระเงินเป็นหยวนได้ ไม่มีปัญหา.
7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร
ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC และ QA คิดเป็น 10% ของพนักงานของเรา ผลิตภัณฑ์ทั้งหมดของเราจะถูกทดสอบโดย CCD
8. ถาม: ฉันต้องการรายการราคาของผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?
ตอบ: เราไม่มีรายการราคาของผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงไม่สามารถแสดงรายการราคาทั้งหมดได้ และราคาจึงเปลี่ยนแปลงตามต้นทุนและปริมาณวัสดุ และคุณสามารถแจ้งรายการสิ่งของทั้งหมดที่คุณต้องการให้เราทราบได้ เราจะยืนยันอย่างรอบคอบทีละรายการและให้รายละเอียดและราคารายการแก่คุณ
9. ถาม: คุณสามารถสร้างผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์แบบกำหนดเองได้หรือไม่?
ก. ใช่. เราได้ปรับแต่งมากมาย
สินค้าสำหรับลูกค้าของเราแต่เดิม (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุแบบกำหนดเองไม่มีปัญหา เราสามารถใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณลงในแพ็คเกจได้ เพียงแค่ต้องชี้ให้เห็นว่ามีค่าใช้จ่ายเพิ่มเติม
10. ถาม: คุณมีใบรับรองอะไรบ้าง?
ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 ฯลฯ
