5034730200 เครื่องเชื่อม 3.70 มม Pitch Male Housing Connectors สายต่อ board สายเชื่อม

3.70mm pitch ตัวเชื่อมโฮสเวย์เพศชาย

เครื่องเชื่อมสายต่อกระดาษกระดาษ

เครื่องเชื่อมสายตัวผู้ที่มีการรับประกัน

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

5034730200 เครื่องเชื่อม 3.70 มม Pitch Male Housing Connectors สายต่อ board สายเชื่อม

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

3.70mm pitch ตัวเชื่อมโฮสเวย์เพศชาย

เครื่องเชื่อมสายต่อกระดาษกระดาษ

เครื่องเชื่อมสายตัวผู้ที่มีการรับประกัน

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

MX ขั้วต่อระยะพิทช์ 3.0 มม. แบบสองแถวพร้อมขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร

หา ราคา ที่ ดี ที่สุด

MX3.0 Pitch 3.0mm R/A SMD คอนเนคเตอร์สายไฟ

หา ราคา ที่ ดี ที่สุด

ปลั๊กตัวผู้แถวเดี่ยวสำหรับจ่ายไฟ ระยะพิทช์ 3.0 มม. พร้อมตัวล็อคเปลือกยาง 5557 สำหรับขั้วต่อแผงวงจรพิมพ์

หา ราคา ที่ ดี ที่สุด

MX3.0 Metal Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Compatible with 43045 / 5557 Series)

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

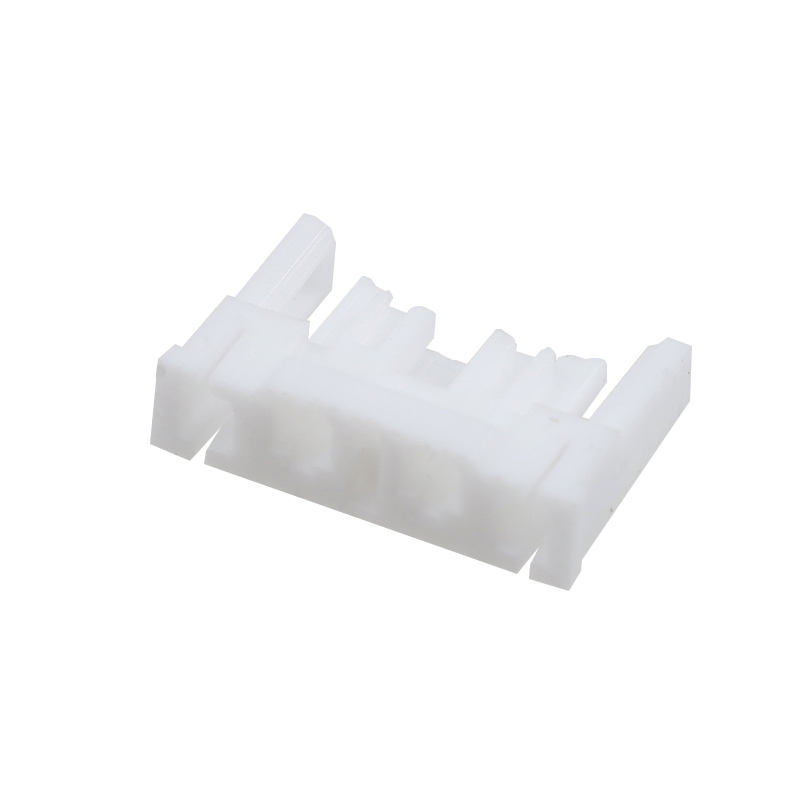

5034730200 คอนเนคเตอร์ 3.70 มม. ระยะห่าง ตัวผู้ เฮาส์ซิ่ง คอนเนคเตอร์ สายต่อบอร์ด คอนเนคเตอร์สายไฟ

จุดเด่นของผลิตภัณฑ์

ระยะห่าง: 3.70 มม., ตัวผู้ เฮาส์ซิ่ง, การเชื่อมต่อสายต่อบอร์ด
วัสดุเฮาส์ซิ่ง: ทนไฟ UL94V-0, ปราศจากฮาโลเจน; ปลอดภัยสำหรับการใช้งานในอุตสาหกรรมและเครื่องใช้ในบ้าน
การออกแบบสลักล็อคเสริมความแข็งแรง: ป้องกันการหลุด, การเชื่อมต่อที่มั่นคงภายใต้การสั่นสะเทือนอย่างต่อเนื่องในสภาพแวดล้อมที่รุนแรงของอุตสาหกรรมและยานยนต์

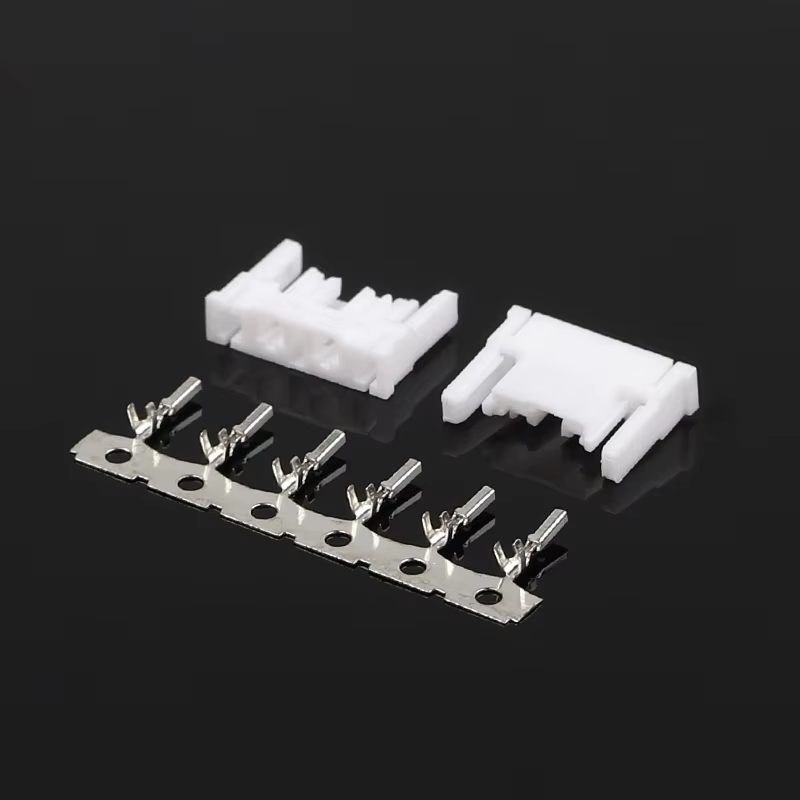

ชุดเชื่อมต่อที่สมบูรณ์: จัดหาเฮาส์ซิ่ง + เทอร์มินอลแบบย้ำเข้าชุดกัน
โครงสร้างกะทัดรัด, การย้ำสายและการประกอบที่ง่าย

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่	รายการ	ข้อมูลจำเพาะ
ไฟฟ้า	แรงดันไฟฟ้าที่กำหนด	250V AC
	กระแสไฟฟ้าที่กำหนด	สูงสุด 5A ต่อวงจร
	แรงดันไฟฟ้าที่ทนได้	1500V AC/นาที
	ความต้านทานฉนวน	≥1000MΩ
กลไก	ระยะห่าง	3.70 มม.
	ความต้านทานหน้าสัมผัส	≤20mΩ
	รอบการเชื่อมต่อ/ถอด	≥30 รอบ
	การล็อค	สลักล็อค, ป้องกันการหลุด
วัสดุและการเคลือบ	เฮาส์ซิ่ง	PBT, UL94-0, ปราศจากฮาโลเจน
	ฐานเทอร์มินอล	โลหะผสมทองแดง
	การเคลือบ	การเคลือบดีบุก
สิ่งแวดล้อม	อุณหภูมิการทำงาน	-40℃ ~ +105℃
คู่มือการบัดกรี	อุณหภูมิการบัดกรี	สูงสุด 260℃, ≤5 วินาที

การอ้างอิงโยง / การเปลี่ยนทดแทนทางเลือก

ทางเลือกที่เข้ากันได้โดยตรงกับแบรนด์ที่มีชื่อเสียงระดับนานาชาติ:

รุ่นเทียบเท่า JST
รุ่นเทียบเท่า Molex
รุ่นเทียบเท่า AMP (TE)

หมายเหตุ: โปรดตรวจสอบจำนวนพินและขนาดทางกลสำหรับการตรวจสอบขั้นสุดท้ายก่อนการผลิตจำนวนมาก

5034730200 เครื่องเชื่อม 3.70 มม Pitch Male Housing Connectors สายต่อ board สายเชื่อม

ข้อดีของผลิตภัณฑ์

สลักล็อคป้องกันการสั่นสะเทือนช่วยขจัดความเสี่ยงที่คอนเนคเตอร์จะหลุดออกภายใต้แรงกระแทกและการสั่นสะเทือนสำหรับโครงการระดับอุตสาหกรรมและยานยนต์
เฮาส์ซิ่งพลาสติก UL94 V-0 ปราศจากฮาโลเจนเป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมของสหภาพยุโรปและมาตรฐานความปลอดภัยจากอัคคีภัย
จัดหาชุดเต็ม: ตัวผู้ เฮาส์ซิ่ง + เทอร์มินอลแบบย้ำ, ช่วยลดความซับซ้อนของ BOM และการจัดซื้อของคุณ
การสัมผัสทางไฟฟ้าที่เสถียรและความต้านทานหน้าสัมผัสต่ำสำหรับการทำงานต่อเนื่องระยะยาว
ทางเลือกที่คุ้มค่าสำหรับการเปลี่ยน JST / Molex / TE โดยไม่ต้องออกแบบใหม่

การใช้งาน

✅ อุปกรณ์ควบคุมอุตสาหกรรม
✅ เครื่องใช้ในบ้าน
✅ อุปกรณ์เสริมอิเล็กทรอนิกส์ยานยนต์
✅ โมดูลแหล่งจ่ายไฟ
✅ ระบบไฟ LED
✅ สมาร์ทมิเตอร์และอุปกรณ์ IoT

5034730200 เครื่องเชื่อม 3.70 มม Pitch Male Housing Connectors สายต่อ board สายเชื่อม

วิธีการบรรจุภัณฑ์

มาตรฐาน: บรรจุในถุงป้องกันไฟฟ้าสถิต
ทางเลือก: บรรจุในกล่องกระดาษสีขาว / เป็นกลาง มีป้ายบรรจุภัณฑ์และบาร์โค้ดแบบกำหนดเองตามคำขอ

วิธีการชำระเงิน

มีให้บริการ EXW, FOB, CIF, CPT, T/T, L/C

ระยะเวลาดำเนินการ

ตัวอย่าง: 3 วันทำการ
คำสั่งซื้อจำนวนมาก: 1-2 สัปดาห์

ใบรับรองโรงงานและบริการที่กำหนดเอง

การรับรอง: UL, RoHS, REACH, ISO9001
MOQ: MOQ ต่ำสำหรับสินค้ามาตรฐาน
นโยบายตัวอย่าง: มีตัวอย่างฟรี/ จัดส่งตัวอย่างรวดเร็ว บริการที่กำหนดเอง: จำนวนพินที่กำหนดเอง, ความหนาของการเคลือบ, การประกอบชุดสายไฟ, การบรรจุภัณฑ์พิเศษและการทำเครื่องหมาย

คู่มือการเลือกของลูกค้า

ยืนยันกระแสไฟฟ้าที่ใช้งาน แรงดันไฟฟ้า และช่วงอุณหภูมิการทำงานตามวงจรของคุณ
ตรวจสอบ AWG ของสายไฟเพื่อให้ตรงกับช่วงการย้ำเทอร์มินอล
สำหรับสถานการณ์ที่มีการสั่นสะเทือนสูง ให้ยืนยันการออกแบบสลักล็อค
ตรวจสอบมิติและคำจำกัดความของพินเมื่อเปลี่ยนชิ้นส่วน JST/Molex/TE; ทดสอบตัวอย่างก่อนการผลิตจำนวนมาก
ยืนยันข้อกำหนด RoHS / ปราศจากฮาโลเจนสำหรับตลาดเป้าหมายของคุณ

คำถามที่พบบ่อย

1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?

ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก

2. ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่?ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใด และต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ สำหรับการอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน

3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ใช่ เรามีตัวอย่างคอนเนคเตอร์ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องรับผิดชอบค่าจัดส่ง

4. ถาม: ระยะเวลาในการจัดส่งของคุณเป็นอย่างไร?

ตอบ: สินค้าในสต็อกจัดส่งภายใน 1 วัน สินค้าที่กำหนดเองจัดส่งภายใน 5-7 วัน

5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก ให้ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง

6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?

ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวนได้ ไม่มีปัญหา

7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?

ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC และ QA คิดเป็น 10% ของพนักงานของเรา ผลิตภัณฑ์ทั้งหมดของเราจะถูกทดสอบโดย CCD

8. ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะแสดงราคาทั้งหมด และราคาจะเปลี่ยนแปลงตามต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างรอบคอบทีละรายการและให้รายการข้อมูลจำเพาะและราคาแก่คุณ

9. ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?

ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหา เราสามารถใส่โลโก้ของคุณหรือข้อมูลอื่น ๆ บนบรรจุภัณฑ์ได้ เพียงแค่ชี้แจงว่ามีค่าใช้จ่ายเพิ่มเติม

10. ถาม: คุณมีใบรับรองอะไรบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
