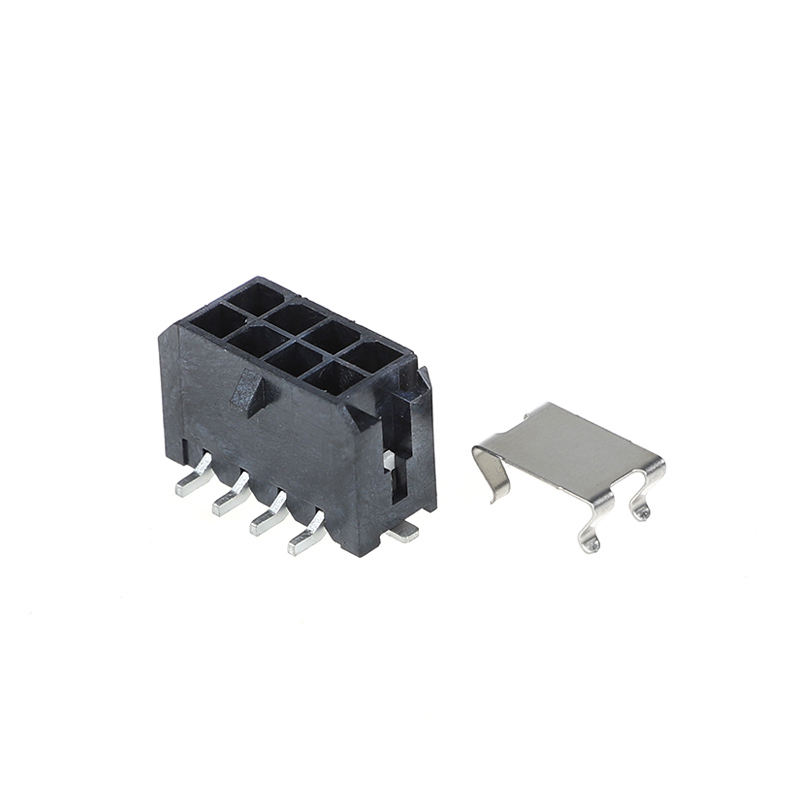

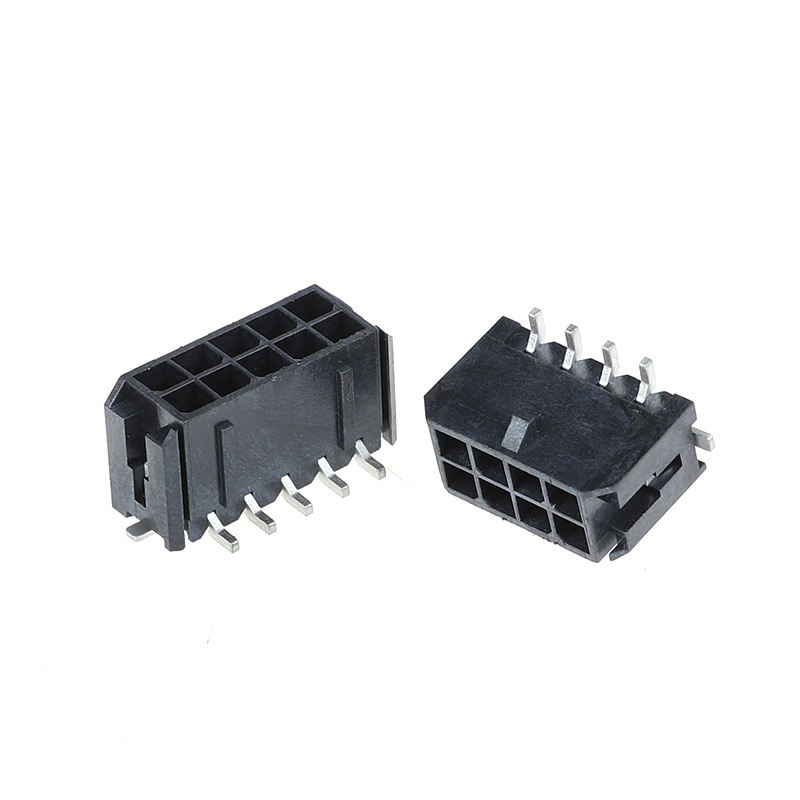

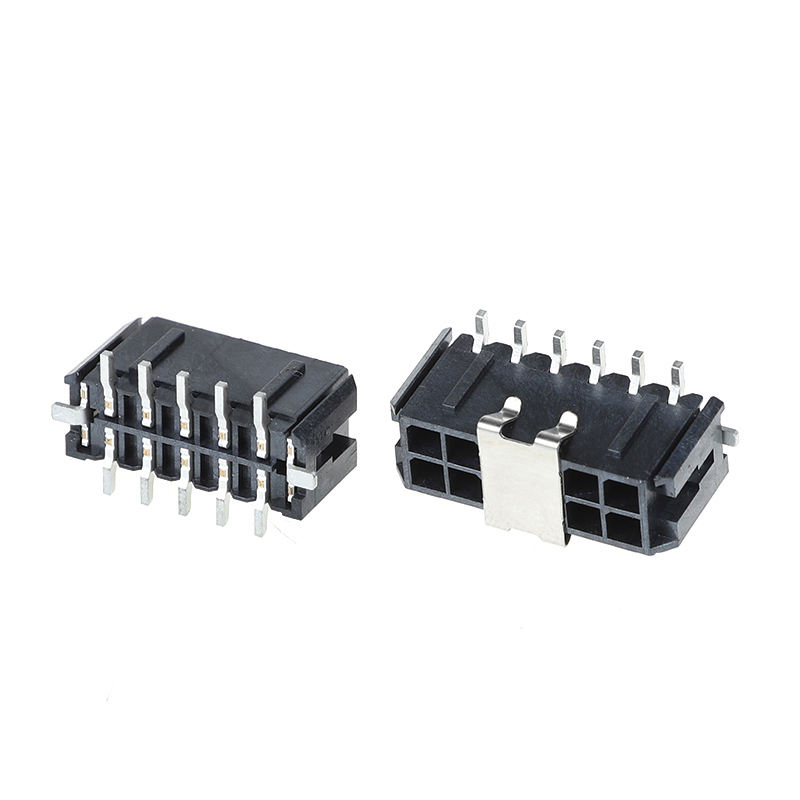

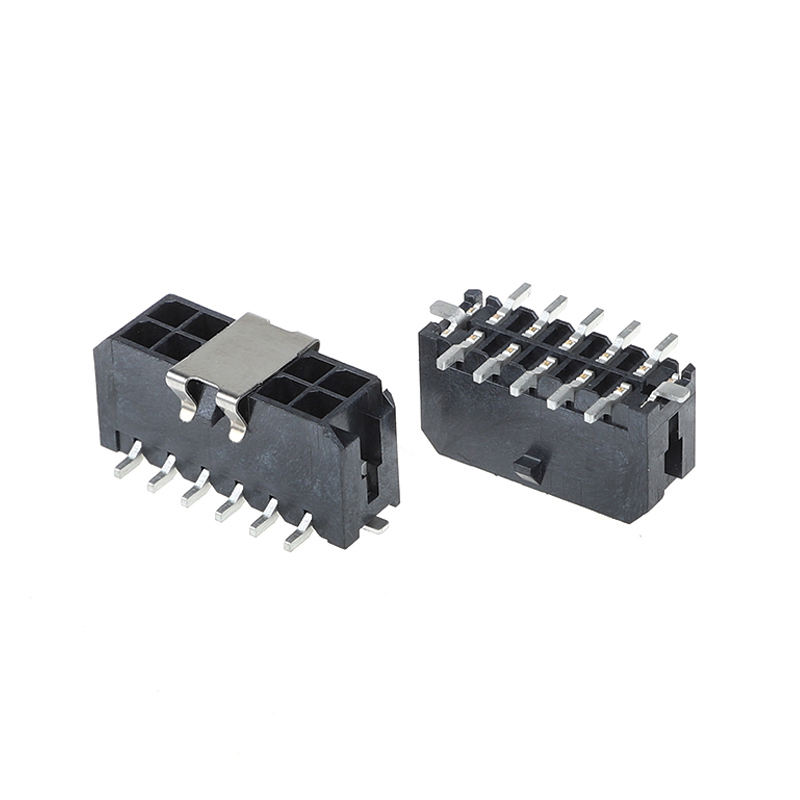

คอนเนคเตอร์รถยนต์แบบสองแถวแนวตั้ง MX3.0mm Pitch 4P-24P ขนาดเล็ก 5557 แทนที่ MOLEX43045 4P-24P สติกเกอร์แนวตั้งสำหรับ PCB
จุดเด่นของผลิตภัณฑ์
คอนเนคเตอร์ PCB แนวตั้งแบบสองแถว ระยะพิทช์ 3.0 มม. เกรดสำหรับยานยนต์และอุตสาหกรรม สามารถใช้แทนที่ซีรีส์ Molex 43045 ได้โดยตรง
- ระยะพิทช์: 3.0 มม., แบบสองแถวแนวตั้ง SMT สติกเกอร์, ช่วง: 4P ถึง 24P
- โครงสร้างทนไฟ UL94V-0, ปราศจากฮาโลเจน, ตรงตามข้อกำหนดอุตสาหกรรมและยานยนต์สำหรับควันต่ำ
- การออกแบบตัวล็อคแบบสแน็ปที่ปรับให้เหมาะสม: ป้องกันการสั่นสะเทือน ป้องกันการหลุดออกโดยไม่ได้ตั้งใจภายใต้แรงกระแทกและการสั่นสะเทือนที่รุนแรง
- ชุดเชื่อมต่อครบวงจร: จัดหาโครงสร้าง + ขั้วต่อแบบย้ำสายเข้าด้วยกันเพื่อการจัดหาแบบครบวงจร
- การติดตั้ง SMT แนวตั้ง พื้นที่ขนาดกะทัดรัด ประหยัดพื้นที่บนแผงวงจร PCB
ข้อมูลจำเพาะทางเทคนิค
| รายการ |
รายละเอียด |
| ประสิทธิภาพทางไฟฟ้า |
พิกัดกระแส: 8A ต่อวงจร
พิกัดแรงดันไฟฟ้า: 250V AC
ฉนวนต้านทาน: ≥1000MΩ
หน้าสัมผัสต้านทาน: ≤20mΩ
แรงดันไฟฟ้าที่ทนได้: 1500V AC/นาที |
| ประสิทธิภาพเชิงกล |
ระยะพิทช์: 3.0 มม., สองแถว, SMT แนวตั้ง
จำนวนขั้ว: 4P, 6P, 8P, 10P, 12P, 14P, 16P, 18P, 20P, 22P, 24P
รอบการเชื่อมต่อ: ≥500 ครั้ง
แรงยึด: สแน็ปที่แข็งแรง ป้องกันการหลุดออกภายใต้การสั่นสะเทือน |
| วัสดุและการเคลือบ |
โครงสร้าง: PBT, UL94V-0, ปราศจากฮาโลเจน
วัสดุขั้วต่อ: โลหะผสมทองแดง
การเคลือบ: เคลือบดีบุก / แฟลชทองคำมีให้เลือก |
| ข้อกำหนดด้านสิ่งแวดล้อม |
อุณหภูมิใช้งาน: -40°C ~ +105°C
สอดคล้องกับสภาพแวดล้อมที่รุนแรงของยานยนต์และอุตสาหกรรม |
| คำแนะนำการบัดกรี |
เข้ากันได้กับการบัดกรีแบบ SMT reflow
อุณหภูมิสูงสุด: 260°C สูงสุด, 10 วินาที สูงสุด
การติดตั้งสติกเกอร์แนวตั้งสำหรับ PCB |
การอ้างอิงข้าม / การเปลี่ยนทดแทน
ทางเลือกทดแทนโดยตรงสำหรับแบรนด์ที่มีชื่อเสียงระดับนานาชาติ มีพื้นที่และพินเอาต์เดียวกัน:
- MOLEX: ซีรีส์ 43045 (หัวต่อแนวตั้ง 4P~24P)
- JST: ซีรีส์แนวตั้งสองแถว 3.0 มม. ที่เทียบเท่ากัน
- AMP/TE: คอนเนคเตอร์ PCB แนวตั้งสองแถว ระยะพิทช์ 3.0 มม. ที่เข้ากันได้
หมายเหตุ: ตรวจสอบการกำหนดพินและมิติเชิงกลก่อนการผลิตจำนวนมาก
ข้อดีของผลิตภัณฑ์
- ตัวล็อคแบบสแน็ปป้องกันการสั่นสะเทือน: แก้ปัญหาความเสี่ยงในการหลุดออกโดยไม่ได้ตั้งใจในสภาพแวดล้อมที่มีการสั่นสะเทือนของอุตสาหกรรม / ยานยนต์
- พลาสติกปราศจากฮาโลเจน + UL94V-0: ตรงตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยและสิ่งแวดล้อม
- จัดหาชุดเต็ม: โครงสร้าง + ขั้วต่อ ไม่ต้องยุ่งยากกับการจัดหาแยกต่างหาก
- มีพื้นที่ PCB เดียวกันกับ Molex43045 สามารถใช้แทนที่ได้โดยตรงโดยไม่ต้องออกแบบ PCB ใหม่
- การควบคุมมิติที่เข้มงวด ให้ผลผลิต SMT ที่เสถียรสำหรับการประกอบจำนวนมาก
การใช้งาน
✅ อิเล็กทรอนิกส์ยานยนต์: โมดูลควบคุมรถยนต์, ระบบไฟส่องสว่าง, การเดินสายเซ็นเซอร์
✅ อุปกรณ์อุตสาหกรรม: PLC, เซอร์โวไดรฟ์, คอนโทรลเลอร์อุตสาหกรรม
✅ เครื่องใช้ในบ้าน: แผงควบคุมเครื่องใช้ในบ้านกำลังสูง
✅ แหล่งจ่ายไฟ, ระบบจัดการแบตเตอรี่, อุปกรณ์ทางการแพทย์และการสื่อสาร
วิธีการบรรจุภัณฑ์
- มาตรฐาน: บรรจุในถุงป้องกันไฟฟ้าสถิต
- ทางเลือก: บรรจุในกล่องกระดาษสีขาว / เป็นกลาง มีป้ายกำกับการบรรจุและบาร์โค้ดแบบกำหนดเองตามคำขอ
วิธีการชำระเงิน
มี EXW, FOB, CIF, CPT, T/T, L/C
ระยะเวลารอคอย
- ตัวอย่าง: 3 วันทำการ
- คำสั่งซื้อจำนวนมาก: 1-2 สัปดาห์
ใบรับรองโรงงานและบริการที่กำหนดเอง
- การรับรอง: UL, RoHS, REACH, ISO9001
- MOQ: MOQ ต่ำสำหรับสินค้ามาตรฐาน
- นโยบายตัวอย่าง: มีตัวอย่างฟรี / จัดส่งตัวอย่างรวดเร็ว บริการที่กำหนดเอง: จำนวนพินที่กำหนดเอง, ความหนาของการเคลือบ, การประกอบชุดสายไฟ, การบรรจุภัณฑ์พิเศษและการทำเครื่องหมาย
คู่มือการเลือกของลูกค้า
- ยืนยันจำนวนขั้ว: เลือก 4P~24P ตามความต้องการของวงจรของคุณ
- สภาพแวดล้อมการทำงาน: สำหรับการใช้งานในยานยนต์/อุตสาหกรรมที่มีการสั่นสะเทือนสูง แนะนำให้ใช้รุ่นแนวตั้งป้องกันการหลุดออกนี้
- ตรวจสอบอุณหภูมิ: ตรวจสอบให้แน่ใจว่าอุณหภูมิใช้งานอยู่ในช่วง -40°C~+105°C
- การเลือกการเคลือบ: การเคลือบดีบุกสำหรับการใช้งานทั่วไป; แฟลชทองสำหรับการใช้งานสัญญาณความน่าเชื่อถือสูง
- ข้อเสนอแนะต้นแบบ: ทดสอบตัวอย่างฟรีก่อนการตรวจสอบโครงการจำนวนมาก
- ความเข้ากันได้: เปรียบเทียบมิติและการกำหนดพินเมื่อเปลี่ยนชิ้นส่วน Molex/JST/TE
คำถามที่พบบ่อย
1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?
ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อกได้
2. ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่? ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใด และต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ เพื่อเป็นข้อมูลอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน
3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?
ตอบ: ใช่ เรามีตัวอย่างคอนเนคเตอร์ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องชำระค่าจัดส่ง
4. ถาม: แล้วเวลาในการจัดส่งของคุณล่ะ?
ตอบ: สินค้าในสต็อกจัดส่งภายใน 1 วัน สินค้าที่กำหนดเองจัดส่งภายใน 5-7 วัน
5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?
ตอบ: สำหรับพัสดุขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง
6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?
ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวนได้ ไม่มีปัญหา
7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?
ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC และ QA คิดเป็น 10% ของพนักงานของเรา ผลิตภัณฑ์ทั้งหมดของเราจะถูกทดสอบโดย CCD
8. ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?
ตอบ: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะแสดงรายการราคาทั้งหมด และราคาจะเปลี่ยนแปลงตามต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างละเอียดทีละรายการและให้รายการข้อมูลจำเพาะและราคาแก่คุณ
9. ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?
ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหา เราสามารถใส่โลโก้ของคุณหรือข้อมูลอื่น ๆ บนบรรจุภัณฑ์ได้ เพียงแค่ต้องชี้แจงว่ามีค่าใช้จ่ายเพิ่มเติม
10. ถาม: คุณมีใบรับรองอะไรบ้าง?
ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
