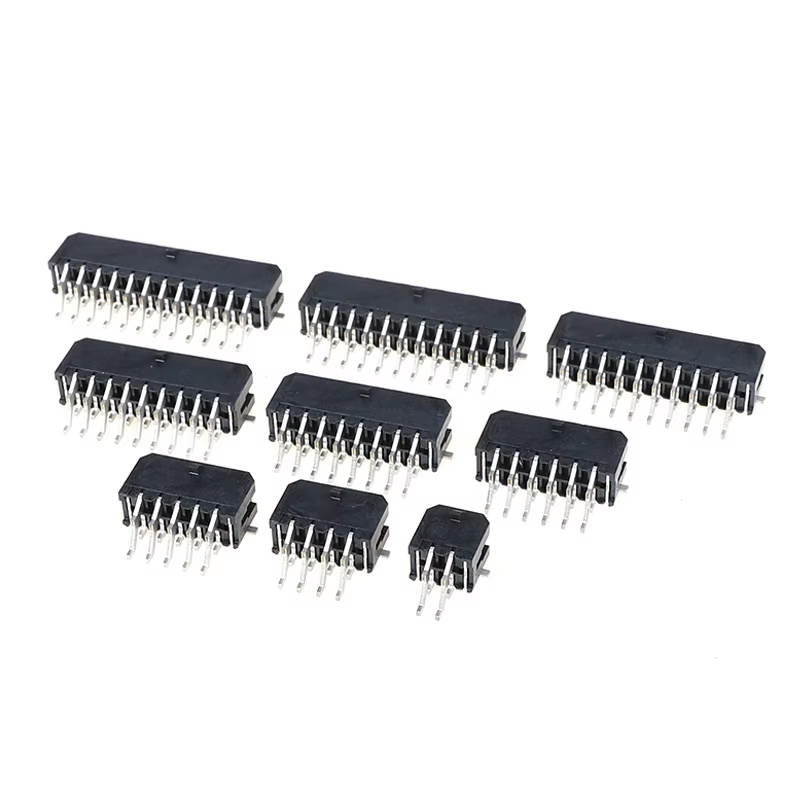

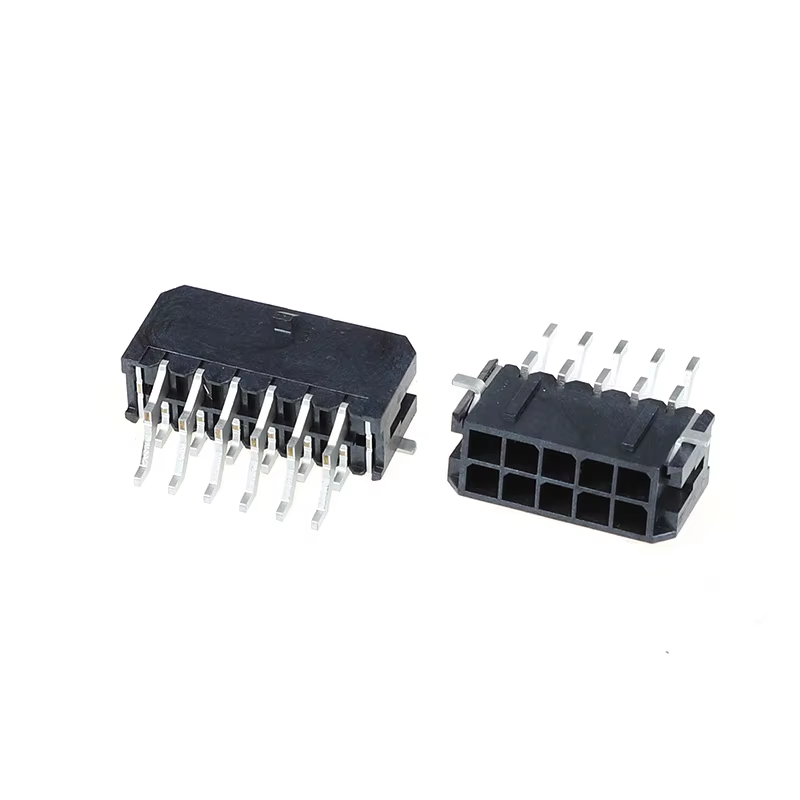

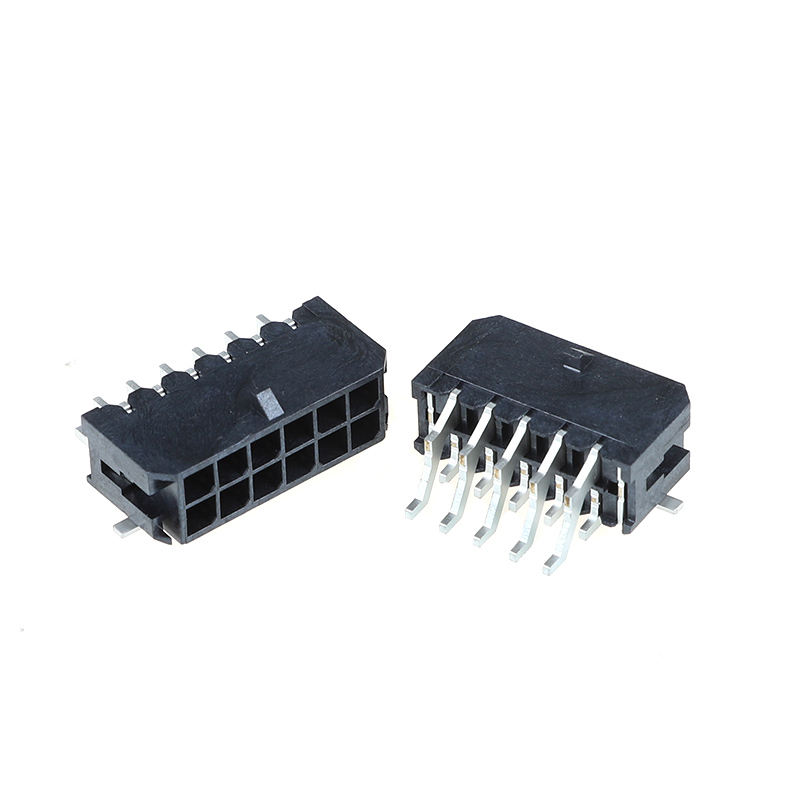

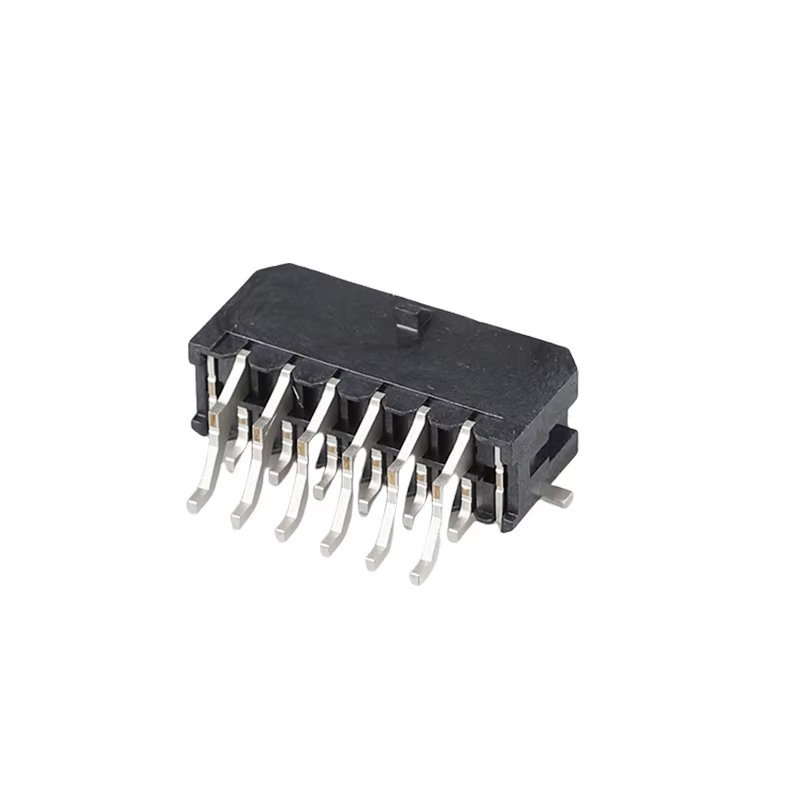

คอนเนคเตอร์ Wire-to-Board แบบสองแถว MX3.0, ระยะพิทช์ 3.0 มม., 4P ถึง 24P, แบบแนวนอน, หน้าสัมผัสทองแดง, เกรดสำหรับยานยนต์และอุตสาหกรรม, อ้างอิง Molex ซีรีส์ 43045
ไฮไลท์ผลิตภัณฑ์
- ตัวเรือนทนไฟ UL94V-0 และปราศจากฮาโลเจน: เป็นไปตามข้อกำหนด EHS ที่เข้มงวดสำหรับอุตสาหกรรมและยานยนต์, ควันต่ำ, ปลอดสารพิษสำหรับอุปกรณ์ที่มีความน่าเชื่อถือสูง
- ดีไซน์ตัวล็อคป้องกันการสั่นสะเทือน: โครงสร้างการล็อคที่เสริมความแข็งแรง ป้องกันการหลุดออกโดยไม่ตั้งใจภายใต้การสั่นสะเทือนและแรงกระแทกอย่างต่อเนื่อง แก้ปัญหาความเสี่ยงของการเชื่อมต่อหลวมในสภาพแวดล้อมที่รุนแรง
- ระบบการจับคู่ที่สมบูรณ์: ชุดตัวเรือน + ขั้วต่อแบบย้ำที่เข้ากันได้, การจัดหา BOM แบบครบวงจร, ไม่ต้องยุ่งยากกับการจับคู่ส่วนประกอบแยกต่างหาก
- ขั้วต่อทองแดงแบบสองลำแสง: จุดสัมผัสคู่ที่เสถียร, ความต้านทานหน้าสัมผุตต่ำ, รักษาวงจรอย่างต่อเนื่องภายใต้การเปลี่ยนแปลงอุณหภูมิและการสั่นสะเทือนทางกล
- เป็นไปตามข้อกำหนด RoHS & REACH: พร้อมสำหรับการส่งออกทั่วโลกไปยังสหภาพยุโรป, อเมริกาเหนือ และตลาดต่างประเทศอื่นๆ
ข้อมูลจำเพาะทางเทคนิค
| หมวดหมู่ |
รายการ |
ข้อมูลจำเพาะ |
| ประสิทธิภาพทางไฟฟ้า |
พิกัดกระแส |
สูงสุด 8.5A ต่อพิน |
| พิกัดแรงดันไฟฟ้า |
600V AC/DC |
| ความต้านทานหน้าสัมผัส |
≤20 mΩ |
| ความต้านทานฉนวน |
≥1000 MΩ |
| แรงดันไฟฟ้าที่ทนได้ |
1000V AC, 1นาที |
| ประสิทธิภาพเชิงกล |
ระยะพิทช์ |
3.0 มม., สองแถว |
| จำนวนตำแหน่ง |
4P ~ 24P |
| รอบการจับคู่ |
≥30 รอบ |
| แรงยึด |
แรงยึดล็อคสูง, ป้องกันการหลุดออกภายใต้การสั่นสะเทือน |
| วัสดุและการชุบ |
วัสดุตัวเรือน |
LCP/PA66, UL94V-0, ปราศจากฮาโลเจน |
| วัสดุขั้วต่อ |
โลหะผสมทองแดง |
| ตัวเลือกการชุบ |
ดีบุกด้าน / ชุบทองแบบเลือกได้ (บริเวณหน้าสัมผัส) |
| สิ่งแวดล้อม |
อุณหภูมิการทำงาน |
-40℃ ~ +105℃ |
| การปฏิบัติตามข้อกำหนด |
RoHS, REACH, HF |
| คำแนะนำการบัดกรี |
มีแบบ SMT / Through-hole; อุณหภูมิการบัดกรีสูงสุด 260℃, สูงสุด 3 วินาที |
การอ้างอิง / การเปลี่ยนทดแทนทางเลือก
เป็นทางเลือกที่เข้ากันได้โดยตรงกับซีรีส์ Molex 43045 Micro-Fit 3.0. วิศวกรเลือกใช้เป็นตัวแทนจำหน่ายแหล่งที่สองสำหรับคอนเนคเตอร์แบบสองแถวระยะพิทช์ 3.0 มม. ของ JST, TE (AMP) ที่เทียบเท่ากัน
โปรไฟล์การจับคู่, รูปแบบพิน, และช่วงการย้ำสายไฟเหมือนกัน; ไม่ต้องออกแบบ PCB ใหม่สำหรับโครงการส่วนใหญ่.
ข้อได้เปรียบของผลิตภัณฑ์
- กลไกการล็อคป้องกันการสั่นสะเทือน: แก้ปัญหาความเจ็บปวดของลูกค้าจากการหลุดของคอนเนคเตอร์ในสถานการณ์การสั่นสะเทือนของยานยนต์/อุตสาหกรรม
- พลาสติก UL94V-0 ปราศจากฮาโลเจน: ผ่านการตรวจสอบความปลอดภัยจากอัคคีภัยสำหรับเครื่องใช้ในบ้าน, การควบคุมอุตสาหกรรม, และอิเล็กทรอนิกส์ยานยนต์
- ครบวงจร 4P~24P: ซีรีส์ที่เป็นหนึ่งเดียว, ลดความซับซ้อนของ BOM และการจัดการสินค้าคงคลัง
- ระยะเวลารอคอยและราคาที่แข่งขันได้: วงจรการผลิตสั้นเมื่อเทียบกับแบรนด์ดั้งเดิมในต่างประเทศ
- ชุดขั้วต่อและตัวเรือนที่จับคู่กันโดยเฉพาะ: ประสิทธิภาพการย้ำที่สม่ำเสมอ, ลดอัตราความล้มเหลวภาคสนาม
- ตัวเลือกการชุบที่ยืดหยุ่น: ดีบุกสำหรับวงจรไฟฟ้า; ทองแบบเลือกได้สำหรับวงจรสัญญาณที่มีความเสถียรสูง
การใช้งาน
- อิเล็กทรอนิกส์ยานยนต์: โมดูลควบคุมรถยนต์, เซ็นเซอร์ในรถยนต์, BMS, ไฟภายในรถยนต์
- อุปกรณ์อุตสาหกรรม: เซอร์โวไดรฟ์, PLC, แหล่งจ่ายไฟ, คอนโทรลเลอร์อุตสาหกรรม
- เครื่องใช้ในบ้าน: อินเวอร์เตอร์, บอร์ดควบคุมบ้านอัจฉริยะ, โมดูลพลังงาน
- พลังงานและ IoT: แบตเตอรี่แพ็ค, โมดูลชาร์จ, การส่งสัญญาณอัตโนมัติ
วิธีการบรรจุภัณฑ์
- มาตรฐาน: บรรจุในถุงป้องกันไฟฟ้าสถิต
- ตัวเลือก: บรรจุในกล่องกระดาษสีขาว/สีกลาง. มีฉลากบรรจุภัณฑ์ที่กำหนดเองและบาร์โค้ดตามคำขอ
ระยะเวลารอคอย
- ตัวอย่าง: 3 วันทำการ
- คำสั่งซื้อจำนวนมาก: 1–2 สัปดาห์
ใบรับรองโรงงานและบริการที่กำหนดเอง
- การรับรอง: UL, RoHS, REACH, ISO9001
- MOQ: MOQ ต่ำสำหรับสินค้ามาตรฐาน
- นโยบายตัวอย่าง: สนับสนุนตัวอย่างฟรี / จัดส่งตัวอย่างรวดเร็ว บริการที่กำหนดเอง: จำนวนพินที่กำหนดเอง, ความหนาของการชุบ, การประกอบชุดสายไฟ, บรรจุภัณฑ์พิเศษและการทำเครื่องหมาย
คู่มือการเลือกของลูกค้า
- ยืนยันตำแหน่งพิน: แบบสองแถวแนวนอน 4P~24P
- เลือกการชุบ: ดีบุกสำหรับวงจรไฟฟ้า; แนะนำการชุบทองสำหรับหน้าสัมผัสสัญญาณอายุการใช้งานยาวนาน
- ขนาดสายไฟ: จับคู่ช่วง AWG สำหรับขั้วต่อแบบย้ำเพื่อให้แน่ใจว่ามีความแข็งแรงในการดึงออก
- ตรวจสอบสภาพแวดล้อม: สำหรับการสั่นสะเทือนอย่างรุนแรง, ยืนยันแรงยึดล็อค; สำหรับการใช้งานอุณหภูมิสูงให้ใช้ตัวเรือน LCP
- การตรวจสอบเบื้องต้น: สั่งตัวอย่างฟรีเพื่อทดสอบการสั่นสะเทือน, การเปลี่ยนแปลงอุณหภูมิ, และการย้ำก่อนการออกแบบขั้นสุดท้าย
- การตรวจสอบการจับคู่: เข้ากันได้กับตัวเรือนและขั้วต่อซีรีส์ Molex 43045 อย่างสมบูรณ์สำหรับการเปลี่ยนทดแทนแบบ drop-in
คำถามที่พบบ่อย
1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?
ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก
2. ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่? ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์อะไร และต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ สำหรับการอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน
3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?
ตอบ: ใช่ เรามีตัวอย่างคอนเนคเตอร์ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องชำระค่าจัดส่ง
4. ถาม: แล้วเวลาในการจัดส่งของคุณล่ะ?
ตอบ: สินค้าในสต็อกจัดส่งภายใน 1 วัน; สินค้าที่กำหนดเองจัดส่งภายใน 5-7 วัน
5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?
ตอบ: สำหรับพัสดุขนาดเล็ก ให้ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS. นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง
6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?
ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union, และ PayPal. โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวนได้ ไม่มีปัญหา
7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?
ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC, และ QA คิดเป็น 10% ของพนักงานของเรา ผลิตภัณฑ์ทั้งหมดของเราจะได้รับการทดสอบโดย CCD
8. ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?
ตอบ: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะแสดงราคาทั้งหมดในรายการ และราคาจะเปลี่ยนแปลงอยู่เสมอเนื่องจากต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างละเอียดทีละรายการและให้รายการข้อมูลจำเพาะและราคาแก่คุณ
9. ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?
ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหาในการใส่โลโก้ของคุณหรือข้อมูลอื่น ๆ บนบรรจุภัณฑ์ เพียงแค่ชี้แจงว่ามีค่าใช้จ่ายเพิ่มเติม
10. ถาม: คุณมีใบรับรองอะไรบ้าง?
ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, ฯลฯ
