5557 ขั้วต่อรถยนต์แบบแถวคู่ ระยะพิทช์ MX3.0MM แนวตั้ง 43045 4P-24P สายต่อกับขั้วต่อ

ขั้วต่อรถยนต์แนวตั้ง 5557

ขั้วต่อแบบแผ่น MX3.0MM pitch

สายต่อกับขั้วต่อ 4P-24P

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

5557 ขั้วต่อรถยนต์แบบแถวคู่ ระยะพิทช์ MX3.0MM แนวตั้ง 43045 4P-24P สายต่อกับขั้วต่อ

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

ขั้วต่อรถยนต์แนวตั้ง 5557

ขั้วต่อแบบแผ่น MX3.0MM pitch

สายต่อกับขั้วต่อ 4P-24P

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

MX ขั้วต่อระยะพิทช์ 3.0 มม. แบบสองแถวพร้อมขาตรงสำหรับเชื่อมต่อสายกับแผงวงจร

หา ราคา ที่ ดี ที่สุด

MX3.0 Pitch 3.0mm R/A SMD คอนเนคเตอร์สายไฟ

หา ราคา ที่ ดี ที่สุด

ปลั๊กตัวผู้แถวเดี่ยวสำหรับจ่ายไฟ ระยะพิทช์ 3.0 มม. พร้อมตัวล็อคเปลือกยาง 5557 สำหรับขั้วต่อแผงวงจรพิมพ์

หา ราคา ที่ ดี ที่สุด

MX3.0 Metal Double Row Buckle Straight Pin Header 3.0mm Pitch, 180° Dual Row PCB Power Connector (Compatible with 43045 / 5557 Series)

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

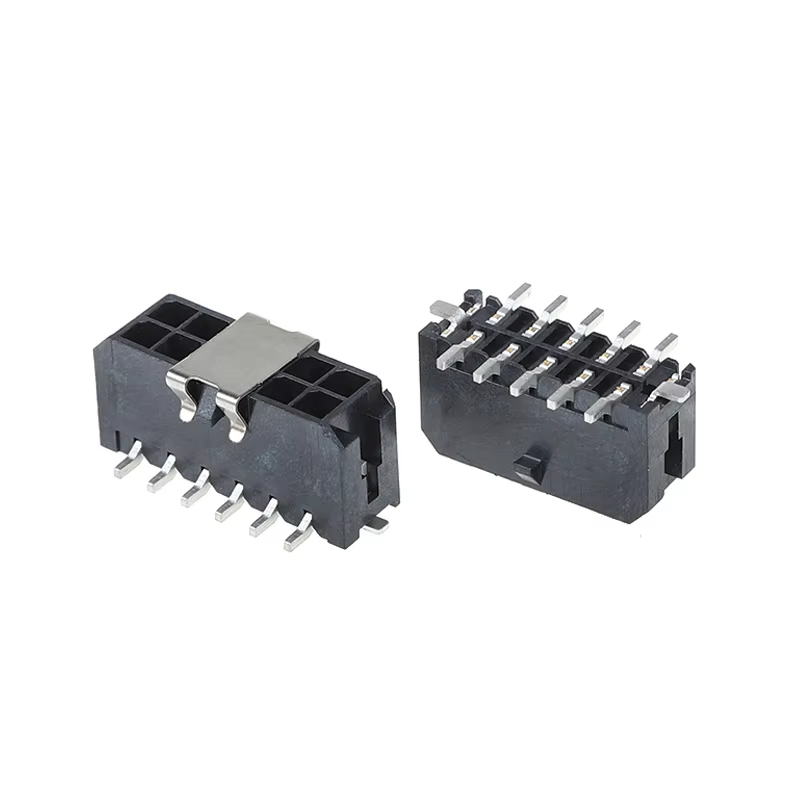

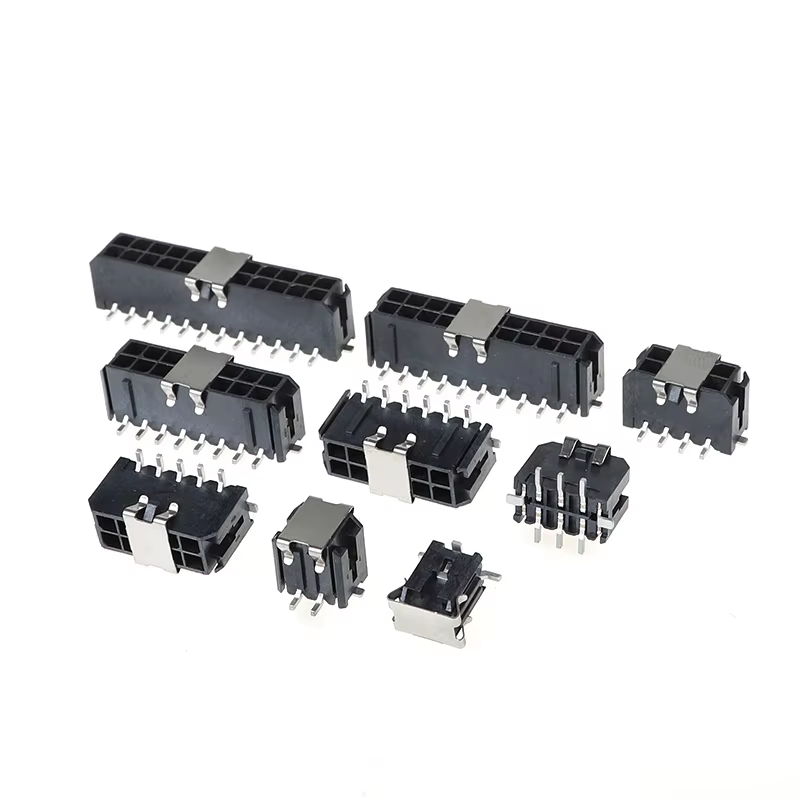

5557 ยานยนต์สองแถว MX3.0MM ขั้วต่อแนวตั้งสนาม 43045 4P-24P สายเชื่อมต่อ

จุดเด่นของผลิตภัณฑ์

หัวต่อแนวตั้งระยะพิทช์ 3.0 มม. สองแถว, 4P~24P เต็มรูปแบบสำหรับรถยนต์ อุตสาหกรรม และเครื่องใช้ในบ้าน
โครงสร้าง: สารหน่วงไฟ UL94V-0 ป้องกันการจุดระเบิดสำหรับการเชื่อมต่อพลังงาน/สัญญาณที่มีความน่าเชื่อถือสูง
บริการประมวลผลเทอร์มินัลที่รองรับและชุดสายไฟแบบครบวงจร การจัดหาแบบครบวงจร
การออกแบบโพลาไรซ์เพื่อหลีกเลี่ยงการผสมพันธุ์ที่ผิดพลาด หน้าสัมผัสแบบแยกป้องกันการลัดวงจร
มีตัวเลือกฮาโลเจนต่ำตามมาตรฐาน RoHS และ REACH

ข้อมูลจำเพาะทางเทคนิค

รายการ	พารามิเตอร์
ประสิทธิภาพทางไฟฟ้า
จัดอันดับปัจจุบัน	สูงสุด 8.5A ต่อพิน
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	600V AC/กระแสตรง
ต้านทานการติดต่อ	สูงสุด < 20 mΩ หลังจากรอบการผสมพันธุ์
ความต้านทานของฉนวน	≥1,000MΩ
ทนต่อแรงดันไฟฟ้า	AC 1500V 1 นาที ไม่มีการพัง
สมรรถนะทางกล
รอบการผสมพันธุ์	≥30รอบ
การสั่นสะเทือน/การกระแทก	สอดคล้องกับ EIA-364 ไม่มีความต่อเนื่อง
การเก็บรักษาเทอร์มินัล	โครงสร้างป้องกันการถอยกลับ
วัสดุและการชุบ
ที่อยู่อาศัย	PA66, UL94V-0 สีดำ
ติดต่อวัสดุ	โลหะผสมทองเหลือง
การชุบ	ชุบดีบุก / ชุบทองก็ได้
คู่มือสิ่งแวดล้อมและการบัดกรี
อุณหภูมิในการทำงาน	-40°C ~ +105°C
การบัดกรีแบบรีโฟลว์	อุณหภูมิสูงสุด 260 ℃ เข้ากันได้กับ SMT reflow
การรับรอง	ได้รับการรับรอง RoHS, REACH, UL

การอ้างอิงโยง / การทดแทนทางเลือก

การแทนที่โดยตรงสำหรับ Molex Micro-Fit 3.0 43045 series ใช้กันอย่างแพร่หลายแทนตัวเชื่อมต่อแบบลวดต่อบอร์ดแนวตั้งสองแถวขนาด 3.0 มม. JST, AMP / TE

ขนาดและ pinout เท่ากัน ดังนั้นโครงการส่วนใหญ่จึงไม่จำเป็นต้องออกแบบ PCB ใหม่ และประหยัดต้นทุนในการรับรอง

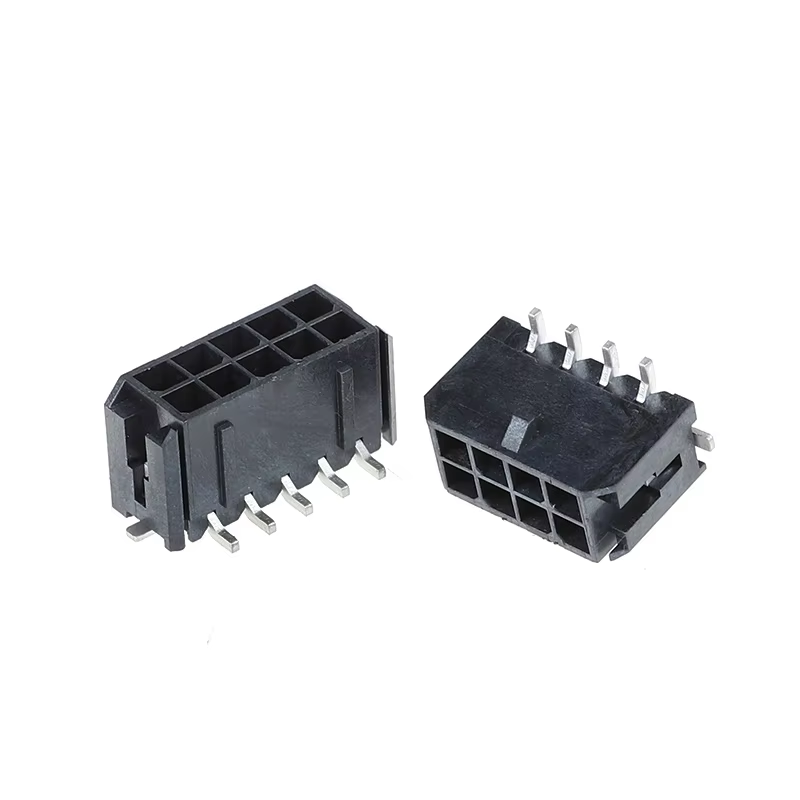

5557 ขั้วต่อรถยนต์แบบแถวคู่ ระยะพิทช์ MX3.0MM แนวตั้ง 43045 4P-24P สายต่อกับขั้วต่อ

ข้อดีของผลิตภัณฑ์

รูปแบบพินที่เข้ากันได้อย่างสมบูรณ์ การเปลี่ยนโดยตรงของแบรนด์ใหญ่ระดับสากล ช่วยลดระยะเวลาการตรวจสอบโครงการ
พลาสติกทนไฟ UL94V-0 ประสิทธิภาพที่มั่นคงสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงในยานยนต์และอุตสาหกรรม
บรรจุภัณฑ์เทปพันม้วน พร้อมสำหรับการวางตำแหน่ง SMT อัตโนมัติ
บริการแบบครบวงจร: ตัวเรือนจ่ายไฟ + ขั้วต่อ + ชุดชุดสายไฟแบบกำหนดเอง
การตรวจสอบในสายการผลิตที่เข้มงวด ความต้านทานต่อการสัมผัสที่มั่นคง การป้องกันการสั่นสะเทือนสำหรับสภาพการทำงานที่รุนแรง
จำนวนพินที่ยืดหยุ่น: 4P ถึง 24P รองรับพลังงานและการออกแบบสัญญาณผสม

แอปพลิเคชัน

อิเล็กทรอนิกส์สำหรับยานยนต์: โมดูลควบคุมยานยนต์ เซ็นเซอร์ยานพาหนะ ระบบไฟรถยนต์
อุปกรณ์อุตสาหกรรม: PLC, แหล่งจ่ายไฟ, เซอร์โวไดรฟ์, ตัวควบคุมทางอุตสาหกรรม
เครื่องใช้ไฟฟ้าภายในบ้าน: อินเวอร์เตอร์, HVAC, เครื่องใช้ในครัวอัจฉริยะ
โมดูลเก็บพลังงานและพลังงาน อุปกรณ์ทางการแพทย์ หน่วยส่งกำลังสื่อสาร

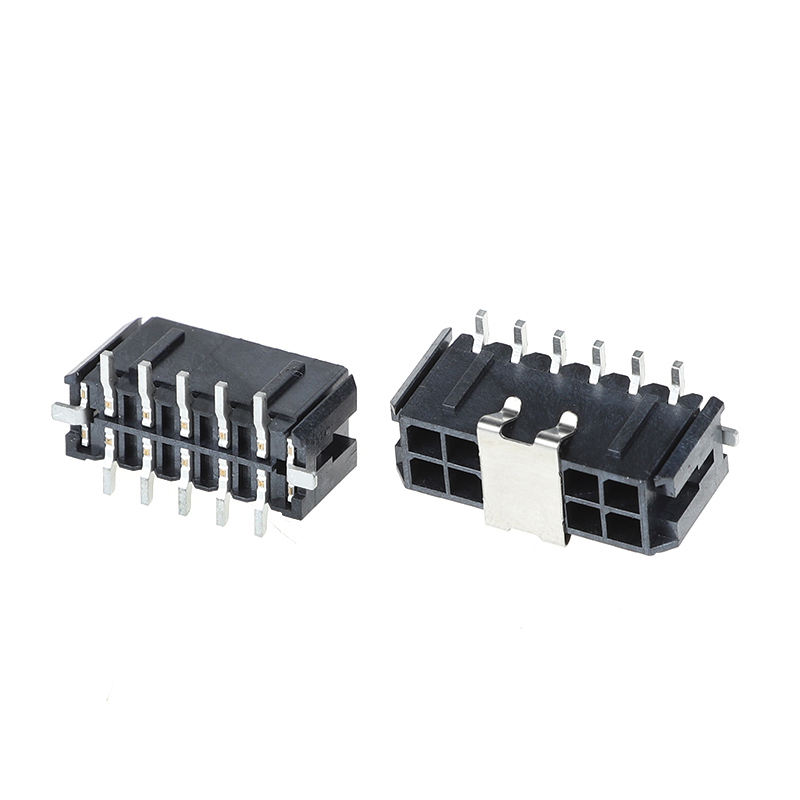

5557 ขั้วต่อรถยนต์แบบแถวคู่ ระยะพิทช์ MX3.0MM แนวตั้ง 43045 4P-24P สายต่อกับขั้วต่อ

เวลานำ

ตัวอย่าง: 3 วันทำการ
สั่งซื้อจำนวนมาก: 1-2 สัปดาห์

ใบรับรองโรงงานและบริการที่กำหนดเอง

ใบรับรอง: UL, RoHS, REACH, ISO9001
ขั้นต่ำ: มีขั้นต่ำขั้นต่ำ
นโยบายตัวอย่าง: รองรับตัวอย่างฟรี จัดส่งตัวอย่างอย่างรวดเร็ว
ปรับแต่งได้: การชุบแบบพิเศษ, ชุดสายรัดแบบกำหนดเอง, ความยาวพินแบบกำหนดเอง, การทำเครื่องหมายโลโก้

คู่มือการเลือกลูกค้า

ยืนยันจำนวนพิน: เลือก 4P~24P ตามความต้องการของสัญญาณ/วงจรไฟฟ้าของคุณ
เลือกการชุบหน้าสัมผัส: ดีบุกสำหรับกำลังทั่วไป การชุบทองสำหรับสัญญาณต่ำ / การสั่นสะเทือนสูง
ตรวจสอบอุณหภูมิในการทำงานและความต้านทานเปลวไฟ: UL94V-0 จำเป็นสำหรับยานยนต์/เครื่องใช้ไฟฟ้ากำลังสูง
การเลือกบรรจุภัณฑ์: เลือกม้วนหากใช้สาย SMT อัตโนมัติ
การจับคู่เกจสายไฟ: จับคู่ขั้วต่อหางปลากับสายไฟ AWG ก่อนประกอบชุดสายไฟ
แนะนำการทดสอบต้นแบบด้วยตัวอย่างฟรีของเราก่อนล็อค BOM จำนวนมาก

คำถามที่พบบ่อย

1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณช่วยส่งแค็ตตาล็อกให้ฉันตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้ไหม

ตอบ: ได้ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก

2. ถาม: ฉันไม่พบผลิตภัณฑ์ใน cata ของคุณล็อก คุณสามารถทำผลิตภัณฑ์นี้ให้ฉันได้ไหม?

ตอบ: แค็ตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใดและคุณต้องการจำนวนเท่าใด หากไม่มีเราสามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ เพื่อเป็นข้อมูลอ้างอิง การทำแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน

3. ถาม: คุณสามารถให้ตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ใช่ เรามีตัวอย่างตัวเชื่อมต่อฟรีจำนวน 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องจ่ายค่าจัดส่ง

4. ถาม: เวลาในการจัดส่งของคุณเป็นอย่างไร?

ตอบ: สินค้าสต็อกจะถูกจัดส่งภายใน 1 วัน สินค้าที่กำหนดเองจะถูกจัดส่งภายใน 5-7 วัน

5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก ให้ส่งทางด่วน เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการแบบ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเลได้ เราใช้กล่องส่งออกมาตรฐาน เรารับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง

6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถจ่ายเงินหยวนได้หรือไม่?

ตอบ: เรายอมรับ T / T (โอนเงิน), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราสามารถรับเงินจำนวนเดียวกันกับใบแจ้งหนี้ได้ และคุณสามารถชำระเงินเป็นหยวนได้ ไม่มีปัญหา.

7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร

ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC และ QA คิดเป็น 10% ของพนักงานของเรา ผลิตภัณฑ์ทั้งหมดของเราจะถูกทดสอบโดย CCD

8. ถาม: ฉันต้องการรายการราคาของผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาของผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะแสดงรายการราคาทั้งหมดในรายการ และราคามีการเปลี่ยนแปลงอยู่เสมอเนื่องจากต้นทุนและปริมาณวัสดุ และคุณสามารถแจ้งรายการสิ่งของทั้งหมดที่คุณต้องการให้เราทราบได้ เราจะยืนยันอย่างรอบคอบทีละรายการและให้รายละเอียดและราคารายการแก่คุณ

9. ถาม: คุณสามารถสร้างผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์แบบกำหนดเองได้หรือไม่?

ก. ใช่. เราได้ปรับแต่งมากมาย

สินค้าสำหรับลูกค้าของเราแต่เดิม (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุแบบกำหนดเอง ไม่มีปัญหาที่เราใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณลงบนบรรจุภัณฑ์ เพียงแค่ต้องชี้ให้เห็นว่ามีค่าใช้จ่ายเพิ่มเติม

10. ถาม: คุณมีใบรับรองอะไรบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 ฯลฯ
