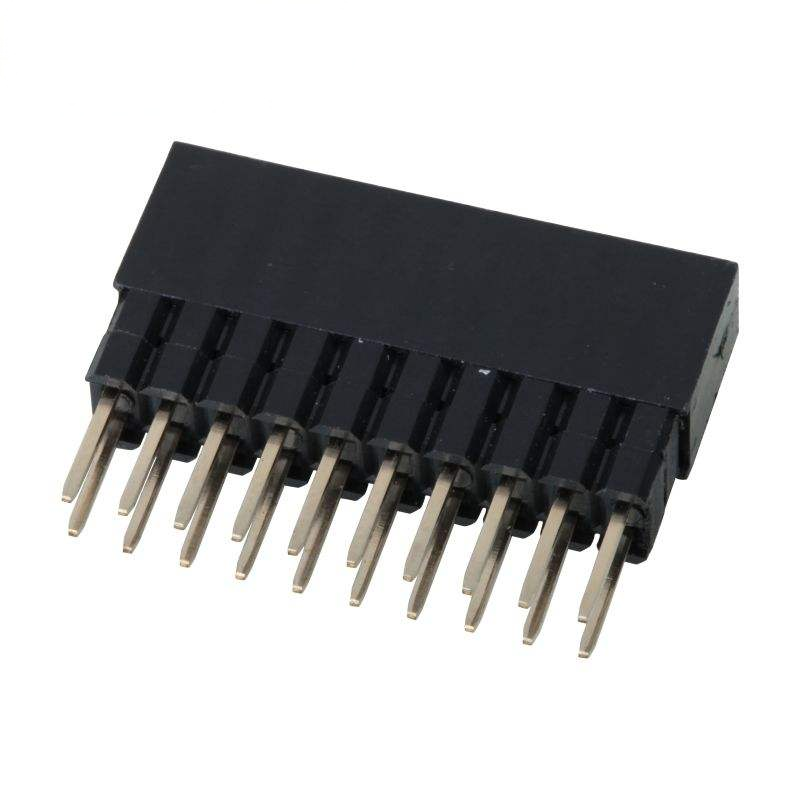

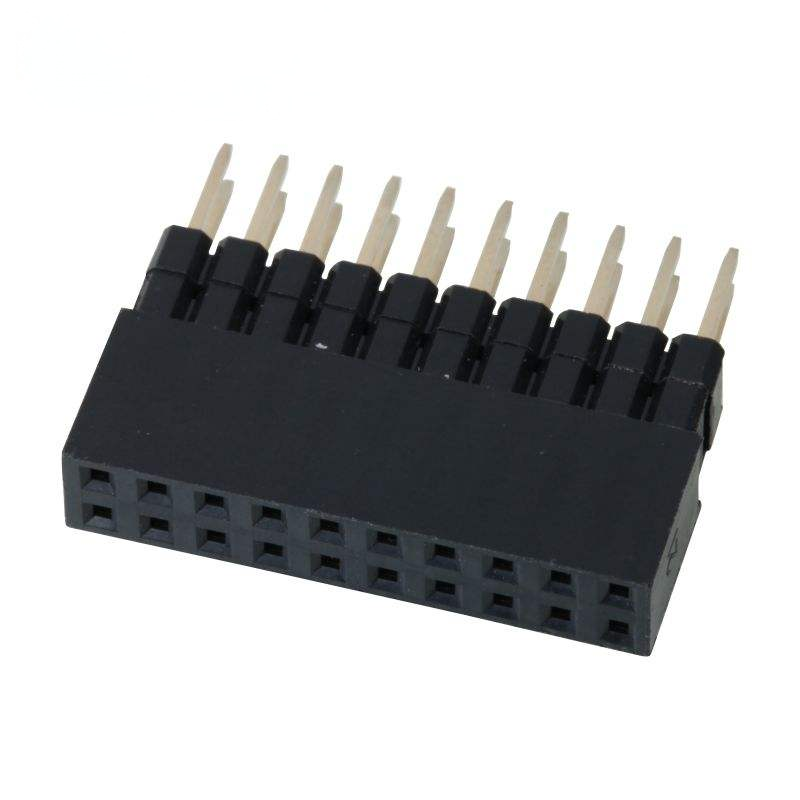

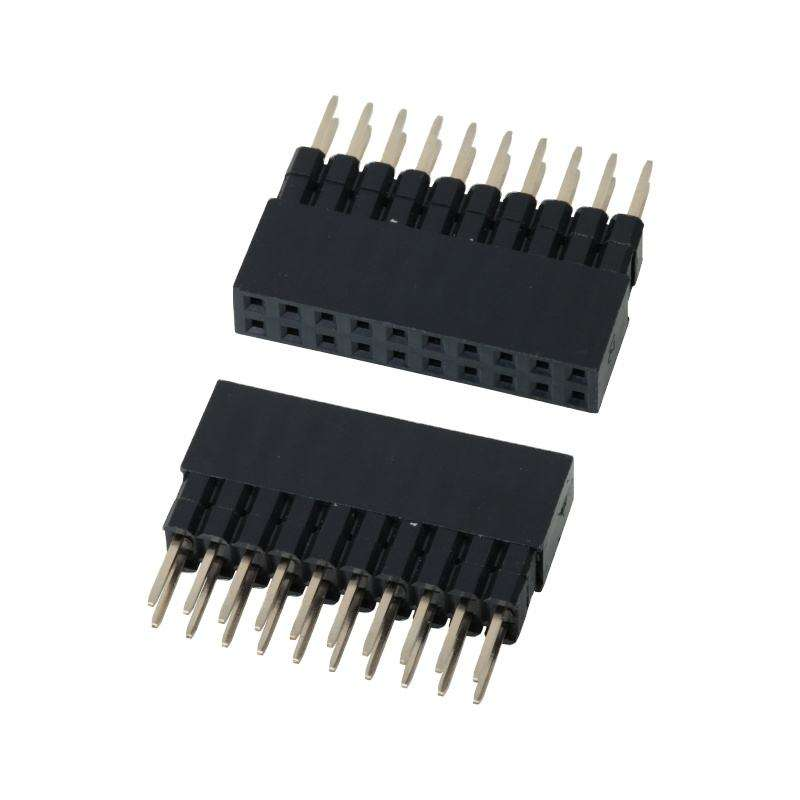

2.54 มิลลิเมตร0.64x0.4SQ Pitch Connector คอนเนคเตอร์หัวสปิ้นหญิงสองแถว

เน้น ๆ

• เครื่องเก็บของหญิงแบบมาตรฐาน 2.54 มิลลิเมตร0.64×0.4 มิลลิเมตร ตารางสัมผัสสําหรับการเจอกันอย่างแม่นยํากับหัวสปินเพศชายที่ตรงกัน
• UL94V-0 เครื่องกันความร้อนสูง รองรับ SMT reflow & through-hole assembly สอดคล้องกับ RoHS & REACH
• ตัวเลือกการเคลือบแบบยืดหยุ่น: ทองแฟลช / ทอง 3μ"-30μ" มากกว่านิกเกิล ตอบสนองความต้องการระดับสัญญาณและกระแสไฟฟ้าปานกลาง
• จํานวนสปิ้นที่สามารถปรับแต่งได้อย่างกว้างขวาง (2×2P ถึง 2×40P) การบรรจุเทปและม้วน / กระจก / ขนาดใหญ่สําหรับการผลิตจํานวนมาก
• ความต้านทานต่อการสัมผัสต่ํา, ความสมบูรณ์แบบของสัญญาณที่มั่นคงสําหรับอุตสาหกรรม, IoT และ PCB-to-PCB อินเตอร์คอนเนคชั่นที่ฝัง

คําอธิบายสินค้า

ปริมาตรกลทั่วไป

คุณสมบัติวัสดุและไฟฟ้า

คู่มือสิ่งแวดล้อมและการผสม

ลักษณะสินค้า

1. การวางแผนสองแถว ความกว้าง 2.54 มิลลิเมตร (0.100") ขนาดสัมผัสสี่เหลี่ยม 0.64 × 0.4 มิลลิเมตร สําหรับการจัดสรร pin-mating ที่แม่นยํา
2. กล่องเทอร์โมพลาสติก UL94V-0 อุณหภูมิสูง ทนต่อการกระแทกทางความร้อน
3. โฟสฟอร์-ทองแดง / ทองแดง ติดต่อ, ทองคํา / ทองเหลืองที่สามารถปรับแต่งบนพื้นที่จับคู่และผสมผสาน
4. ตัวเลือกการนับปินหลายตัว: 2×2P ถึง 2×40P; การตั้งตั้ง / มุมขวา
5. การสนับสนุนรูปแบบการเก็บและวาง SMT แบบเทปและม้วน, ตู้และบรรจุสินค้าจํานวนมาก
6. สอดคล้องกับ RoHS มีคุณสมบัติสําหรับผู้บริโภค อิเล็กทรอนิกส์ อุตสาหกรรม และ IoT

ข้อดีของสินค้า

1. 0.64×0.4 มิลลิเมตร ตารางสัมผัส: เมื่อเทียบกับหัวหมุนหลุมสตรีทั่วไป การสัมผัสสี่เหลี่ยมให้พื้นที่สัมผัสที่ใหญ่กว่า ความต้านทานต่อการสัมผัสที่ต่ํากว่า และผลงานต่อต้านการสั่นสะเทือนที่ดีกว่าสําหรับอุปกรณ์ที่มีความเสี่ยงต่อการสั่นสะเทือน
2. หน่วยที่เข้ากันได้สองครั้ง: รองรับทั้งการผสมมือผ่านหลุมและการผลิตขนาดใหญ่ SMT เทปและรีล; ซีรี่ย์ชิ้นหนึ่งครอบคลุมช่วงต้นแบบและการผลิตขนาดใหญ่
3. โซลูชั่นปลอม: วิศวกรสามารถเลือกทองเหลืองสําหรับโครงการที่มีความรู้สึกต่อค่าใช้จ่าย หรือความหนาทองคําที่กําหนดไว้สําหรับสายต่อสัญญาณที่มีความน่าเชื่อถือสูง โดยหลีกเลี่ยงการเสียค่าใช้จ่ายเกินสเปค
4. การปรับปรุงจํานวนปินระยะเต็ม: 2×2P-2×40P ครอบคลุมฉากการเชื่อมต่อส่วนใหญ่ของ board-to-board โดยมีเวลาดําเนินงานที่สั้นสําหรับชิ้นส่วนมาตรฐาน
5. ประสิทธิภาพทางความร้อนที่มั่นคง: UL94V-0 โฮสติ้งความร้อนสูง ลดความเสี่ยงของการละลายโฮสติ้งระหว่างการผสมแบบรีฟล็อก ลดอัตราการปฏิเสธการประกอบ

การใช้งาน

• เครื่องควบคุมอุตสาหกรรม
• เกตเวย์ไอโอที แฮร์ดแวร์เครื่องควบคุมบ้านฉลาด
• บอร์ดการพัฒนาที่ติดตั้ง อุปกรณ์ทดสอบและวัด
• โมดูลอิเล็กทรอนิกส์ช่วยเหลือทางการแพทย์
• อิเล็กทรอนิกส์เสริมภายในรถยนต์
• อิเล็กทรอนิกส์ผู้บริโภค

ตัวเลือกการปรับแต่ง

1. ยืนยันความสูง: ต้องตรงกับความสูงของหัวสปินเพศผู้ =2.54 มม., ขนาดสัมผัส 0.64 × 0.4 มม.
2. ยืนยันการนับปิน: นับสัญญาณวงจรทั้งหมด; แบบสองแถว = 2 × N ตําแหน่ง
3. เลือกชนิดการติดตั้ง:
   • SMT: เลือกการบรรจุเทปและม้วนสําหรับเครื่องเก็บและวาง
   • ช่องเจาะ: เลือกส่วนใหญ่/ตู้สําหรับการผสมด้วยมือ
4. แนวโน้ม: สูงสําหรับแผ่นสต็อป; มุมขวาสําหรับการเชื่อมต่อแผ่นทิศทางด้าน
5. การเลือกการเคลือบ:
   • สิ้นสัญลักษณ์ที่มีความรู้สึกต่อค่าใช้จ่าย:
   • เส้นทางสัญญาณ/สภาพแวดล้อมการสั่นสะเทือน: ทอง (ยืนยันความต้องการความหนา Au)
6. สภาพแวดล้อมการทํางาน: หากทํางานต่อเนื่องในอุณหภูมิ > 85 °C เลือก PA6T รุ่นกระเป๋า
7. ดาวน์โหลดตารางข้อมูลและผลลัพธ์ PCB ของเราสําหรับการนําเข้าห้องสมุดก่อนการวางแผน PCB
