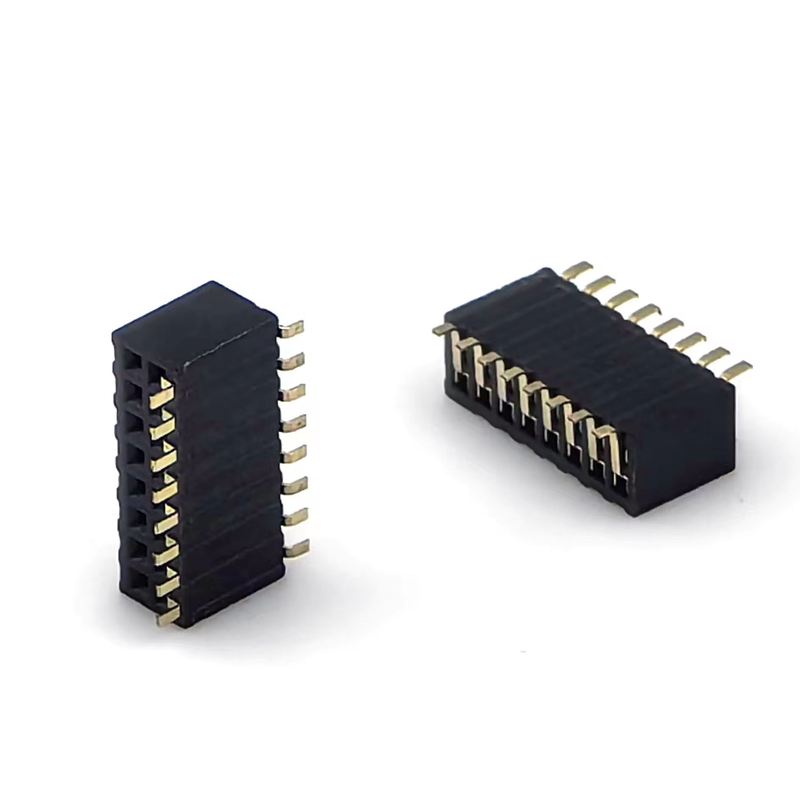

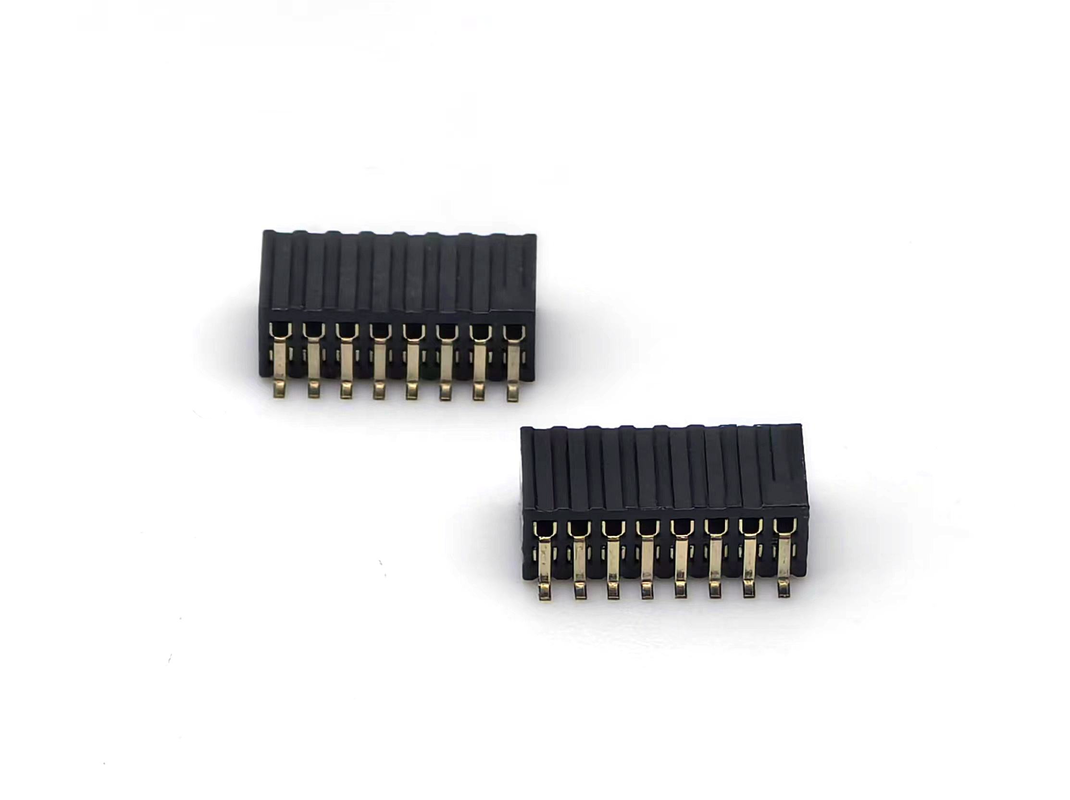

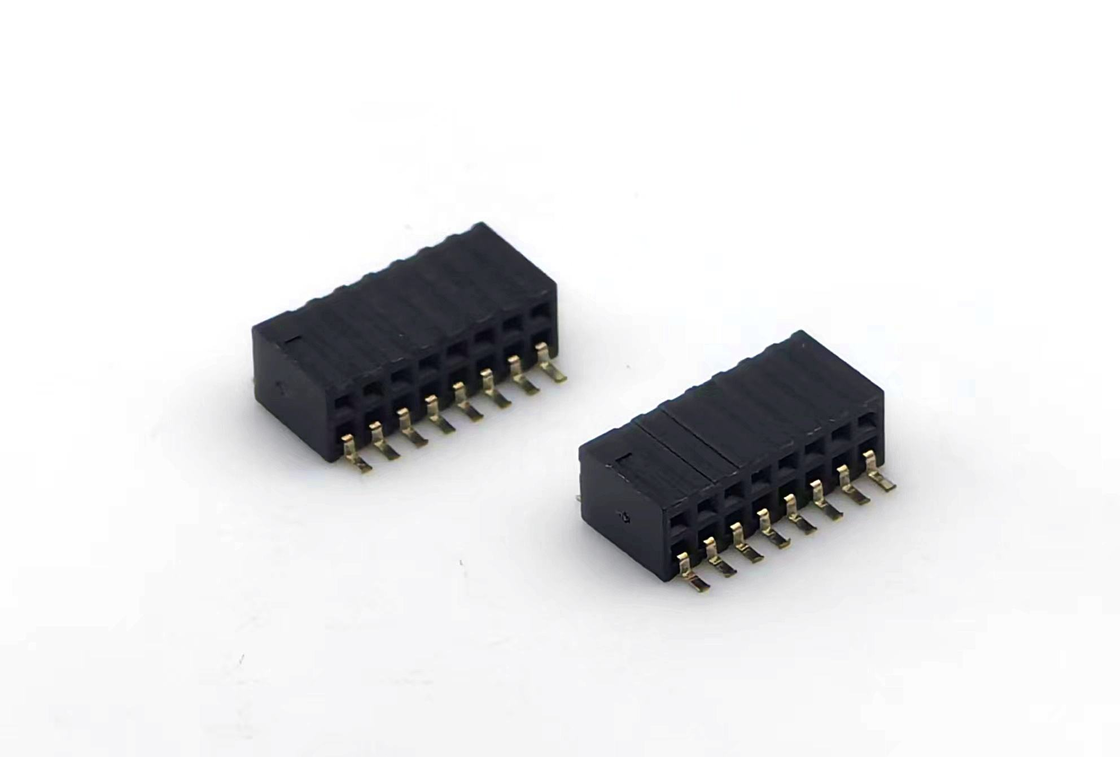

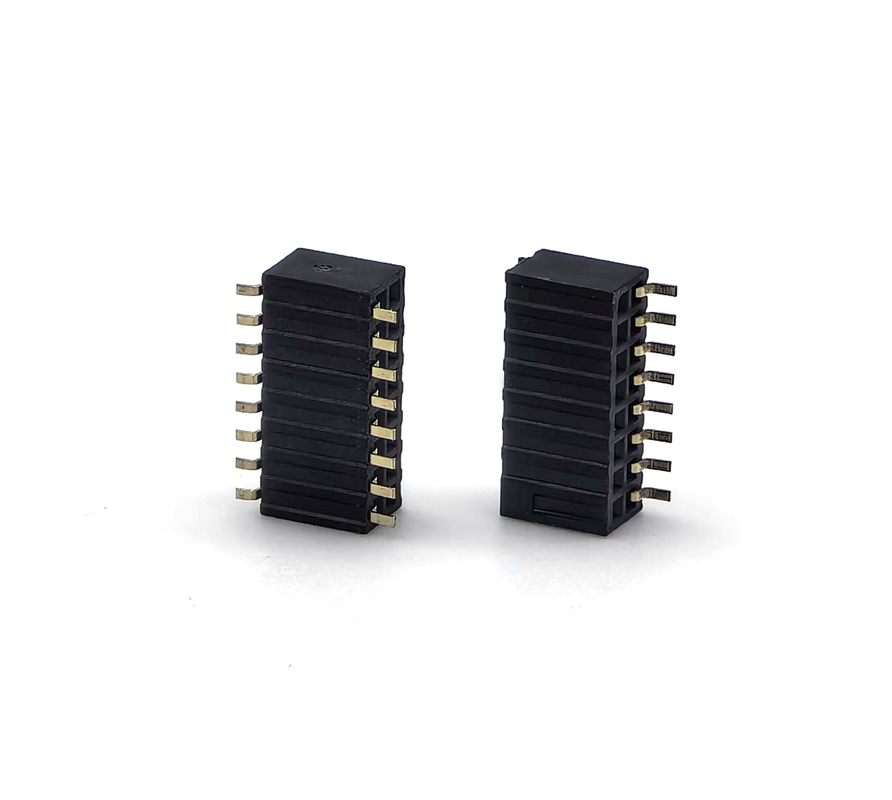

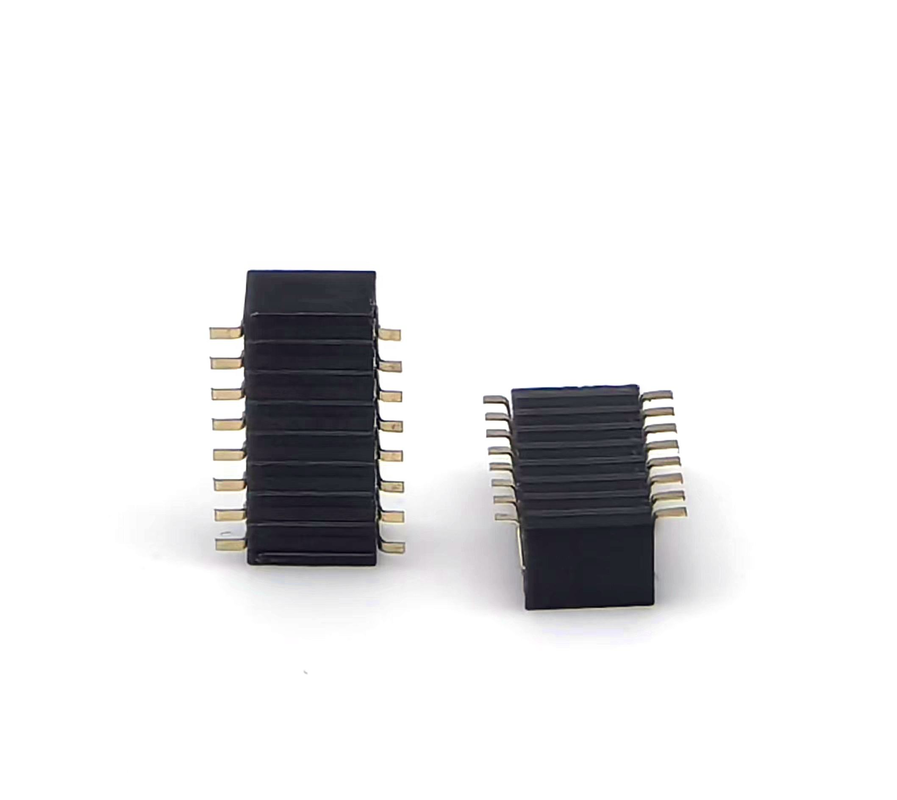

1.27 มม. Pitch Female Header Connector Dual Row Side Entry SMT PCB Adapter Brass Contact Nylon Housing H3.45 มม. 2*8P

ไฮไลท์

• ดีไซน์แบบ SMT แบบสองแถวเข้าด้านข้าง, โปรไฟล์ต่ำ H3.45 มม., ประหยัดพื้นที่ PCB แนวตั้งสำหรับการประกอบแบบซ้อน
• ระยะห่าง 1.27 มม. (0.050 นิ้ว), เลย์เอาต์ความหนาแน่นสูง 2*8P สำหรับการเชื่อมต่อสัญญาณแบบบอร์ดต่อบอร์ดขนาดกะทัดรัด
• หน้าสัมผัสทองเหลือง + ตัวเรือนไนลอน UL94V-0, การนำไฟฟ้าที่เสถียร, เข้ากันได้กับการบัดกรีแบบรีโฟลว์สำหรับการผลิต SMT อัตโนมัติเต็มรูปแบบ
• มีบรรจุภัณฑ์แบบเทปและม้วน, พร้อมใช้งานสำหรับการผลิตจำนวนมากแบบ pick-and-place; เป็นไปตามข้อกำหนด RoHS & REACH
• รองรับการชุบและการนับพินแบบกำหนดเองสำหรับโครงการต้นแบบทางวิศวกรรมและคำสั่งซื้อจำนวนมาก

รายละเอียดสินค้า

พารามิเตอร์ทางกลทั่วไป

คุณสมบัติทางวัสดุและไฟฟ้า

คู่มือสภาพแวดล้อมและการบัดกรี

คุณสมบัติผลิตภัณฑ์

1. ทิศทางการจับคู่แนวนอนแบบเข้าด้านข้าง, เหมาะสำหรับข้อกำหนดโครงสร้างทางกลแบบเสียบด้านข้าง
2. การกำหนดค่าสองแถว 2*8P, ระยะห่าง 1.27 มม., พื้นที่ขนาดกะทัดรัดเพื่อเพิ่มพื้นที่ใช้งาน PCB ให้สูงสุด
3. ความสูงตัวเรือนที่ควบคุมได้ H3.45 มม., ความคลาดเคลื่อนของมิติที่สม่ำเสมอสำหรับการวางซ้อน PCB ที่แม่นยำ
4. ลำแสงหน้าสัมผัสทองเหลืองที่มีความยืดหยุ่นสูง, ความต้านทานหน้าสัมผัสที่เสถียรต่อการสั่นสะเทือนและการกระแทกเล็กน้อย
5. ตัวเรือนไนลอน UL94V-0 ทนไฟ, ทนต่อรอบความร้อนรีโฟลว์ SMT มาตรฐาน
6. ขั้วต่อแบบ Gull-wing SMT, บรรจุภัณฑ์แบบเทปและม้วนสำหรับการผลิตแบบ pick-and-place อัตโนมัติ
7. วัสดุที่เป็นไปตามข้อกำหนด RoHS; ตัวเลือกการชุบแบบแฟลชทอง, ทองแบบเลือก, ทองแบบดีบุกสำหรับระดับความน่าเชื่อถือที่แตกต่างกัน
8. มีรอยบากสำหรับจัดตำแหน่งตามคำขอเพื่อป้องกันการจับคู่ผิดพลาดแบบย้อนกลับ

ข้อได้เปรียบของผลิตภัณฑ์

1. ข้อได้เปรียบเชิงโครงสร้างแบบเข้าด้านข้าง: แก้ไขข้อจำกัดการออกแบบที่หัวต่อแบบเข้าด้านบนแนวตั้งไม่สามารถติดตั้งได้; การเสียบด้านข้างแนวนอนเหมาะกับพื้นที่ภายในตู้แคบ
2. ความหนาแน่นและความสามารถในการผลิตที่สมดุล: ระยะห่าง 1.27 มม. ให้การเดินสายสัญญาณความหนาแน่นสูง, ยังคงเข้ากันได้กับสายการผลิต SMT มาตรฐาน, ไม่จำเป็นต้องอัปเกรดอุปกรณ์พิเศษ
3. ประสิทธิภาพหน้าสัมผัสทองเหลือง: การนำไฟฟ้าที่ดีและแรงยึดสปริง, รักษาความสมบูรณ์ของสัญญาณที่เสถียรภายใต้สถานการณ์การสั่นสะเทือนปานกลาง
4. ความสูง H3.45 มม. ที่ควบคุมได้: ความสูงตัวเรือนคงที่ช่วยขจัดความเสี่ยงของความคลาดเคลื่อนของความสูงในการวางซ้อนโมดูลบอร์ดหลายบอร์ด
5. บริการจัดหาที่ยืดหยุ่น: รองรับการทดลองตัวอย่าง, การปรับเปลี่ยนจำนวนพินและการปรับแต่งการชุบ; ทำหน้าที่เป็นทางเลือกที่คุ้มค่าแทนผลิตภัณฑ์แบรนด์ต่างประเทศที่เทียบเท่ากัน
6. บรรจุภัณฑ์พร้อมสำหรับการผลิต: การจัดหาแบบเทปและม้วนตรงกับเวิร์กโฟลว์ pick-and-place, ลดอัตราข้อผิดพลาดในการประกอบสำหรับการผลิตจำนวนมาก
7.


การใช้งาน

• โมดูลควบคุมอุตสาหกรรมและฮาร์ดแวร์บอร์ดเดี่ยวแบบฝัง
• เกตเวย์ IoT, บอร์ดเชื่อมต่อเซ็นเซอร์
• อุปกรณ์ตรวจจับเสริมทางการแพทย์แบบพกพา
• การเชื่อมต่อภายในเครื่องมือวัดและทดสอบ
• อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคแบบสวมใส่ได้อัจฉริยะ, แบบมือถือ
• บอร์ดเสริมการสื่อสาร, การเชื่อมต่ออินเทอร์เฟซดีบัก JTAG

ตัวเลือกการปรับแต่ง

1. ส่วนประกอบที่จับคู่: ต้องเลือกหัวต่อตัวผู้แบบสองแถวระยะห่าง 1.27 มม.; ตรวจสอบความเข้ากันได้ของมิติทางกลสำหรับการจับคู่แบบเข้าด้านข้าง
2. การเตือนสถานการณ์การใช้งาน: คอนเนคเตอร์นี้ได้รับการปรับให้เหมาะสมสำหรับการการส่งสัญญาณระดับสัญญาณ, ไม่ได้มีไว้สำหรับการส่งกระแสไฟสูง
3. กฎการเลือกการชุบ: สภาพแวดล้อมปกติภายในอาคาร → การชุบดีบุก; มีแนวโน้มที่จะสั่นสะเทือน / ต้องการอายุการใช้งานยาวนาน → แฟลชทอง; อุปกรณ์สภาพแวดล้อมที่รุนแรง → ระบุความหนาทองแบบกำหนดเอง
4. การตรวจสอบพื้นที่ทางกล: ยืนยันระยะห่างการจับคู่ด้านข้างแนวนอนภายในตู้เพื่อหลีกเลี่ยงการชนกันของตัวเรือนหลังการประกอบ
5. รูปแบบ PCB: ใช้รูปแบบ SMT แบบเข้าด้านข้างที่สอดคล้องกันอย่างเคร่งครัด; รูปแบบแพดที่ไม่ถูกต้องจะทำให้เกิดการลัดวงจรหรือวงจรเปิด
6. โหมดการผลิต: สำหรับการผลิตจำนวนมาก, เลือกบรรจุภัณฑ์แบบเทปและม้วน; ต้นแบบขนาดเล็กสามารถเลือกบรรจุภัณฑ์แบบหลอดได้
