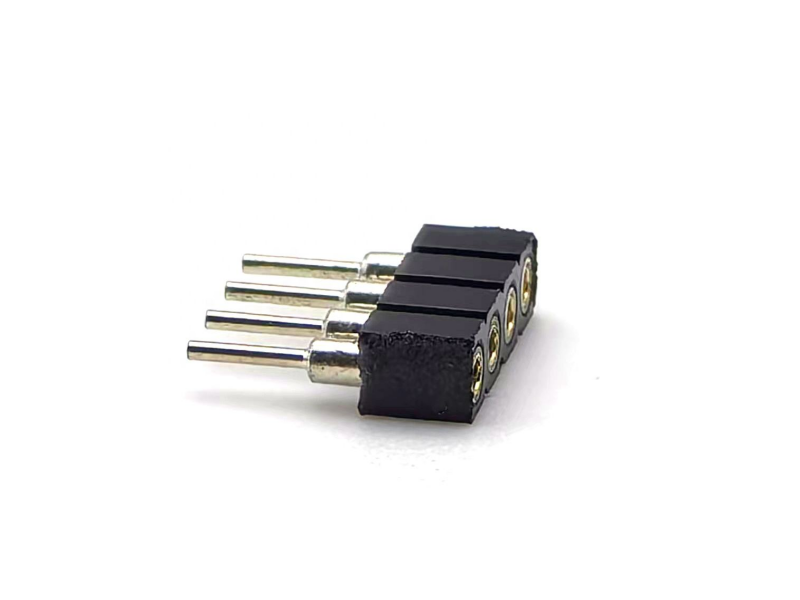

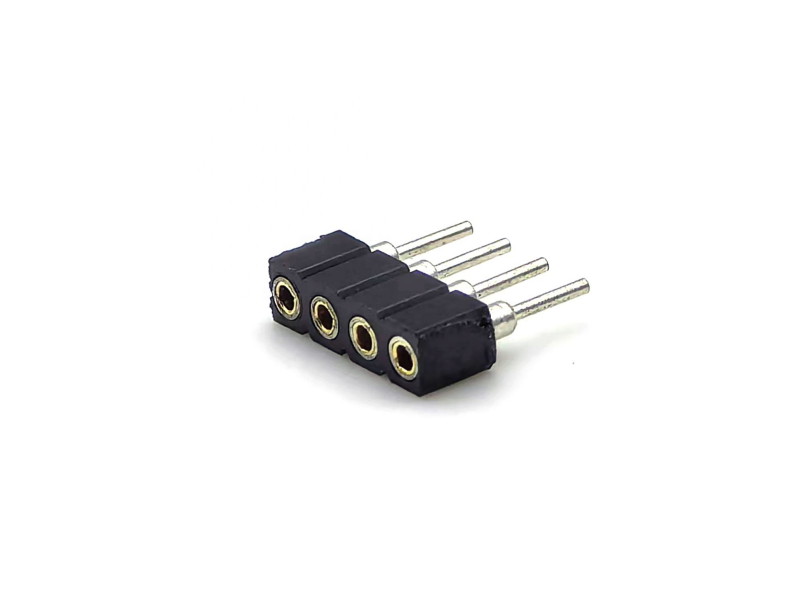

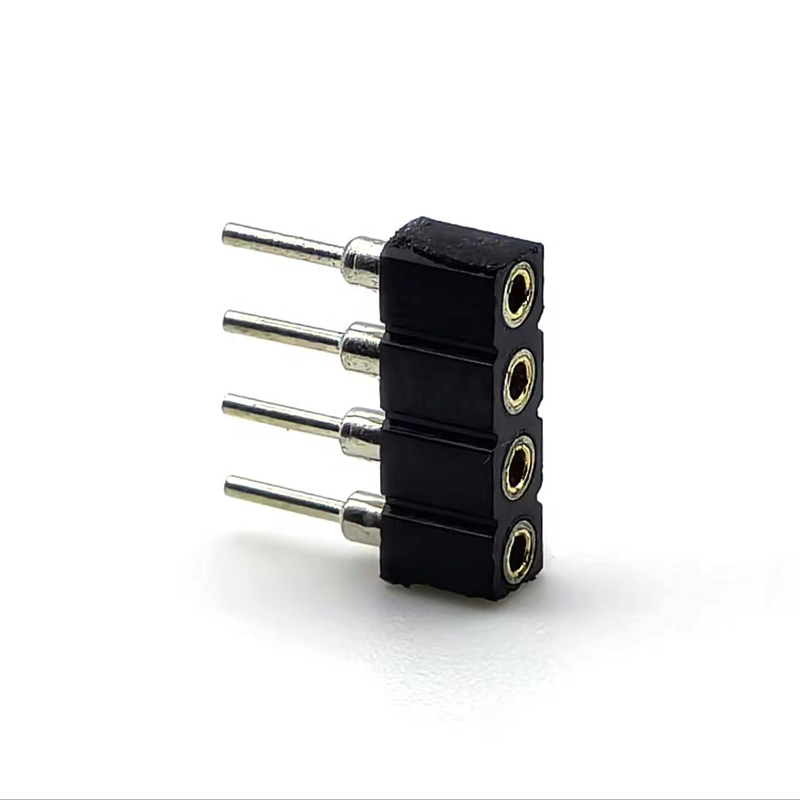

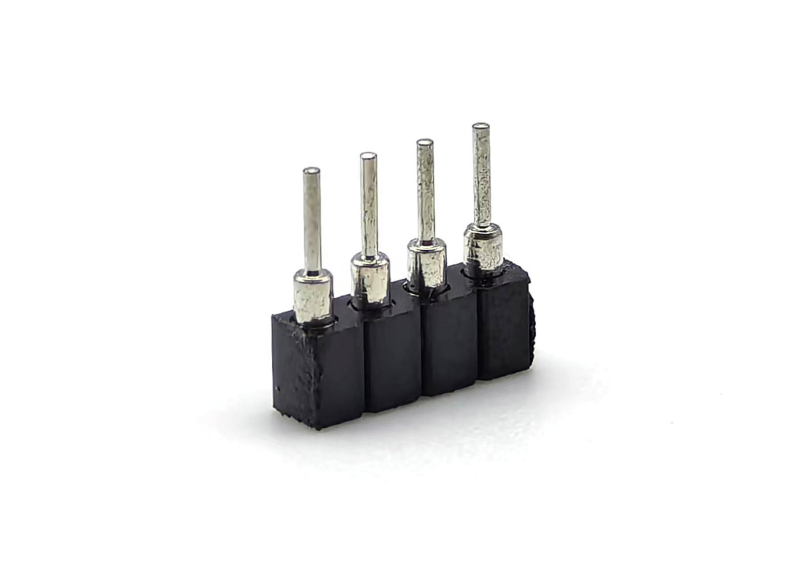

หัวต่อตัวเมียแบบกลมทองเหลือง DIN แบบ 2.54 มม. พร้อมปลอก PPS H3.0 มม. 1*4P สำหรับ PCBA

จุดเด่น

• หน้าสัมผัสตัวเมียทองเหลืองแบบกลมมาตรฐาน DIN แรงจับยึดคงที่สำหรับการเชื่อมต่อ PCB ที่ไวต่อการสั่นสะเทือน
• ปลอก PPS ทนอุณหภูมิสูง H3.0 มม. โปรไฟล์ต่ำ ทนไฟ UL94V-0 ทนต่อการเสียรูปจากความร้อนบัดกรี
• ระยะพิทช์สากล 2.54 มม. แถวเดี่ยว 1*4P พิกัด 3A /600V เหมาะสำหรับการเชื่อมต่อบอร์ดต่อบอร์ดสัญญาณและกำลังไฟต่ำ
• ความคลาดเคลื่อนของมิติที่สม่ำเสมอ เข้ากันได้กับหัวต่อแบบเข็มตัวผู้ 2.54 มม. ทั่วไป มีตัวเลือกการชุบหลายแบบ
• เป็นไปตามข้อกำหนด RoHS & REACH จัดหาปริมาณคงที่สำหรับการผลิตจำนวนมากในอุตสาหกรรมและแบบฝัง

รายละเอียดสินค้า

พารามิเตอร์ทางกลทั่วไป

คุณสมบัติทางวัสดุและไฟฟ้า

คู่มือสภาพแวดล้อมและการบัดกรี

คุณสมบัติผลิตภัณฑ์

1. หน้าสัมผัสทองเหลืองกลึงแบบกลม เส้นผ่านศูนย์กลางภายในสม่ำเสมอ แรงดันหน้าสัมผัสคงที่ภายใต้การสั่นสะเทือนและการเปลี่ยนแปลงอุณหภูมิ
2. ปลอกพลาสติก PPS ทนอุณหภูมิสูง ความสูงในการวางซ้อน H3.0 มม. ต่ำ ระดับการทนไฟ UL94V-0 ป้องกันการเสียรูปขณะบัดกรี
3. ระยะพิทช์มาตรฐาน 2.54 มม. รูปแบบแถวเดี่ยว 1*4P ออกแบบรอยเท้า PCB ได้ง่าย
4. พิกัด 3A ต่อหน้าสัมผัส แรงดันไฟฟ้าฉนวน 600V รองรับวงจรสัญญาณและกำลังไฟต่ำแบบผสม
5. การติดตั้ง PCB แบบ Through-hole การยึดเกาะทางกลที่แข็งแรงหลังการบัดกรี
6. การชุบหน้าสัมผัสที่ปรับแต่งได้: ดีบุก, นิกเกิล, แฟลชทอง สำหรับความต้องการในการต้านทานการกัดกร่อนที่แตกต่างกัน
7. เป็นไปตามข้อกำหนด RoHS / REACH รอบการจับคู่ทางกลเกรดอุตสาหกรรม ≥500 ครั้ง

ข้อได้เปรียบของผลิตภัณฑ์

1. ปลอก PPS ทนอุณหภูมิสูง เทียบกับ PA66/PBT ทั่วไป: ประสิทธิภาพการต้านทานการบิดงอที่ดีกว่าในการบัดกรีแบบคลื่น ลดชิ้นงานที่ถูกปฏิเสธระหว่างการประกอบจำนวนมาก
2. ซ็อกเก็ตตัวเมียทองเหลืองแบบกลมมาตรฐาน DIN: แรงจับยึดสม่ำเสมอกว่าหน้าสัมผัสแบบปั๊ม ลดความเสี่ยงสัญญาณขาดหายภายใต้การสั่นสะเทือน เหมาะสำหรับอุปกรณ์อุตสาหกรรม
3. ความสูงโปรไฟล์ต่ำ H3.0 มม.: ประหยัดพื้นที่วางซ้อนในแนวตั้งสำหรับโมดูล PCB แบบฝังขนาดกะทัดรัด
4. พิกัดแรงดันไฟฟ้าสูง 600V: สูงกว่าหัวต่อตัวเมียทั่วไป 250V รองรับการเชื่อมต่อสายไฟเสริมกำลังไฟต่ำ นอกเหนือจากการส่งสัญญาณ
5. ความเข้ากันได้เต็มรูปแบบ: จับคู่โดยตรงกับหัวต่อแบบเข็มตัวผู้ 2.54 มม. ที่มีจำหน่ายทั่วไป ไม่ต้องใช้ชิ้นส่วนจับคู่พิเศษ จัดหา BOM ได้ง่าย
6. ตัวเลือกการชุบที่ยืดหยุ่น: สร้างสมดุลระหว่างต้นทุนและความต้องการในการป้องกันการเกิดออกซิเดชันสำหรับผลิตภัณฑ์สำหรับผู้บริโภค อุตสาหกรรม และอุปกรณ์ทดสอบ

การใช้งาน

• บอร์ดควบคุมอุตสาหกรรม, โมดูลต่อพ่วง PLC
• ระบบฝังตัว, คอมพิวเตอร์แบบบอร์ดเดี่ยว, บอร์ดพัฒนาและทดสอบ
• เกตเวย์ IoT, การเชื่อมต่อภายในโมดูลเซ็นเซอร์
• อุปกรณ์วัดและเครื่องมือวัด
• อินเทอร์เฟซสัญญาณเสริมแหล่งจ่ายไฟ
• การเชื่อมต่อภายใน PCB อุปกรณ์อัตโนมัติ
• โมดูลสัญญาณทางการแพทย์ที่ไม่สำคัญ

ตัวเลือกการปรับแต่ง

1. ยืนยันระยะพิทช์อย่างเคร่งครัดตาม2.54 มม.; ตรวจสอบรอยเท้า PCB ของคุณก่อนสั่งซื้อ; ห้ามใช้ปะปนกับชิ้นส่วนระยะพิทช์ 2.0 มม. /1.27 มม.
2. การเลือกความสูง: เลือก H3.0 มม. เมื่อพื้นที่ว่างแนวตั้งมีจำกัด; เราสนับสนุนความสูงปลอกทางเลือกตามคำขอ
3. แยกแยะประเภทหน้าสัมผัส: เลือกซ็อกเก็ตตัวเมียแบบกลมนี้ หากสภาพแวดล้อมการทำงานของคุณมีการสั่นสะเทือน หัวต่อตัวเมียแบบหน้าสัมผัสสี่เหลี่ยมเหมาะสมกว่าสำหรับสถานการณ์ของผู้บริโภคเท่านั้น
4. คำแนะนำการชุบ:
   • การชุบดีบุก: คุ้มค่าสำหรับผลิตภัณฑ์สำหรับผู้บริโภคที่อยู่ภายในอาคารและไม่เคลื่อนที่
   • การชุบแฟลชทอง: แนะนำสำหรับพอร์ตทดสอบ การเสียบ/ถอดบ่อย สภาพแวดล้อมการทำงานที่มีความชื้นสูง
5. ขีดจำกัดทางไฟฟ้า: อย่าเกิน 3A ต่อพินกระแสต่อเนื่อง; สำหรับวงจรที่ใช้กำลังไฟสูง ให้เปลี่ยนไปใช้ชุดหัวต่อที่มีกระแสสูงกว่า
6. การติดตั้ง: รุ่นนี้เป็นแบบ Through-hole THT; ติดต่อเราหากคุณต้องการรุ่น SMT surface-mount
