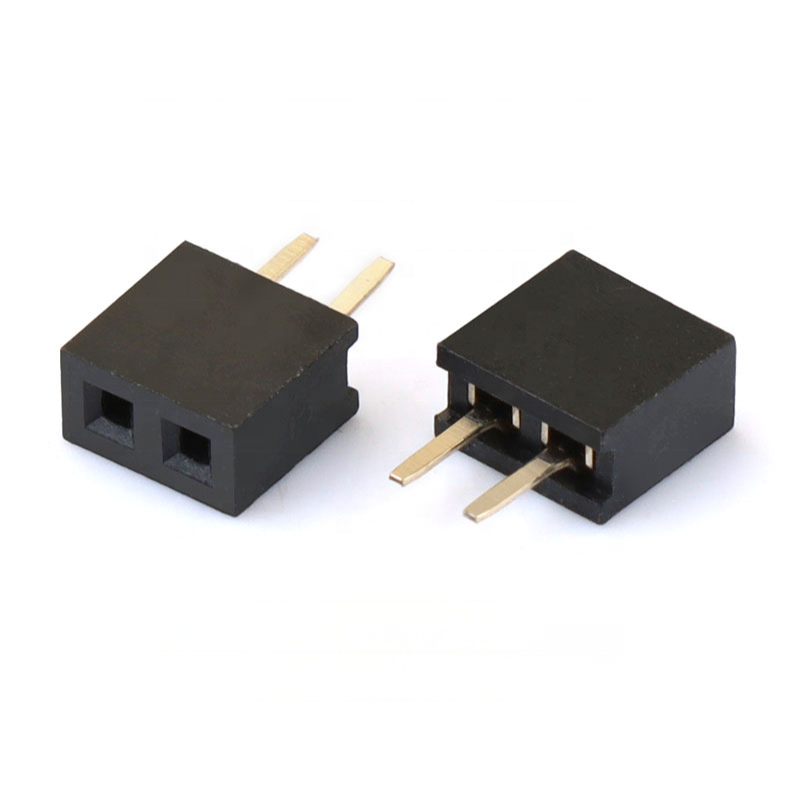

2mm 2pin หัว Pin หญิง สูง DIP แถวเดียว 1 * 2P หญิง 2.0mm สายเชื่อมหัว Pin

เน้น ๆ

• 2.0 mm pitch, single‐row 2‐position vertical DIP through‐hole mounting, compact footprint for simple signal / low‐power jump connection การติดตั้งดิบผ่านหลุม
• โฟสฟอร์-บรอนซ์ สปริง คอนเทคต์ สตาเบิ้ล กริปปิ้ง ฟอร์ซ แอนติ-ลูเซน ภายใต้สภาพสั่นเล็กน้อย
• UL94V‐0 high‐temperature black insulator, compatible with standard wave‐soldering process เครื่องกันความร้อนสีดํา
• Flexible plating options: tin/flash gold / selective gold; RoHS & REACH compliant for global OEM sourcing สินค้าที่นํามาใช้ในอุปกรณ์ประดิษฐ์
• Drop‐in replacement for mainstream 2.0 mm pitch industry standard female header series, short lead‐time for mass production ราคาถูกมาก

คําอธิบายสินค้า

ปริมาตรกลทั่วไป

คุณสมบัติวัสดุและไฟฟ้า

คู่มือสิ่งแวดล้อมและการผสม

ลักษณะสินค้า

1. Single row 2‐pin vertical straight DIP through‐hole design, simple 2‐line connection solution ปรับปรุงการเชื่อมต่อแบบง่ายๆ
2. Phosphor-bronze spring contact beam ความดันติดต่อที่คงที่ ลดความเสี่ยงสัญญาณระยะระหว่าง
3. สีดํา high‐temperature UL94V‐0 plastic housing, resistant to soldering thermal shock, no melting or deformation during wave solder ราคาถูกมากที่สุดในโลก
4. Multiple contact surface finishes optional: tin plating, nickel base with flash gold, selective gold plating for different cycle‐life requirements ปรับปรุงผิวผิวที่ติดต่อได้หลายแบบ
5. Standard footprint, directly compatible with mainstream 2.0 mm pitch male pin header mates สายเท้าแบบสแตนดาร์ด
6. RoHS-compliant raw material, supports consumer & industrial finished‐product certification สินค้าที่เข้ากับข้อบังคับ RoHS-compliant raw material, supports consumer & industrial finished‐product certification สินค้าที่เข้ากับข้อบังคับ RoHS-compliant raw material, supports consumer & industrial finished‐product certification

ข้อดีของสินค้า

1. DIP ความน่าเชื่อถือทางกล: Through‐hole soldering provides far stronger PCB retention than SMT version; suitable for assemblies subject to plug‐unplug stress or minor vibration การเชื่อมต่อผ่านหลุม ให้ความแข็งแรงของ PCB มากยิ่งกว่า SMT
2. การตั้งเป้า 2 ปิน: Optimized for power‐ground pair, simple trigger signal links; avoids redundant pins for minimal PCB space occupation ปรับปรุงสําหรับคู่พลังงานพื้นดิน, ลิงก์สัญญาณกระตุ้นง่าย; หลีกเลี่ยงปินที่เหลือสําหรับการครอบครองพื้นที่ PCB อย่างน้อย
3. Spring-tuned phosphor-bronze ติดต่อ: ความมั่นคงในการติดต่อที่ดีกว่าเทอร์มินอลทองแดงธรรมดา; ลดความล้มเหลวสนามที่เกิดจากการติดต่อที่ไม่ดีในสภาพแวดล้อมการสั่น
4. ค่าใช้จ่าย-ยืดหยุ่น plating solution: Tin plating for mass‐cost‐sensitive consumer goods; flash / selective gold for industrial high‐mating‐cycle devices, no over‐spec cost waste การเคลือบทองเหลืองสําหรับสินค้าผู้บริโภคที่มีค่าใช้จ่ายสูง
5. การทํางานร่วมกันแบบมาตรฐาน: Footprint and mating dimension follow industry‐wide 2.0 mm pitch norms, easy BOM substitution without PCB redesign ปริมาตรการการผสมผสานของพีซีบี

การใช้งาน

• โมดูลเซ็นเซอร์ IoT และหน่วยควบคุมไร้สาย
• บอร์ดควบคุมที่ติดตั้ง อินเตอร์เฟซสัญญาณผู้ช่วย
• อุปกรณ์บ้านที่ฉลาด บอร์ดวงจรควบคุมขนาดเล็ก
• Industrial auxiliary signal terminals, low-power board-jumper connection การเชื่อมต่อสัญญาณส่วนช่วยอุตสาหกรรม
• เครื่องทดสอบ พัฒนาเครื่องมือต้นแบบ

ตัวเลือกการปรับแต่ง

1. Confirm mating part: must pair with การจับคู่กับ2.0 mm pitch single-row male pin header ขนาดเล็กการปะทะที่ไม่เหมาะสม จะทําให้เกิดความเสียหายในการประกอบ และการสัมผัสที่ไม่ดี
2. Mounting: choose this DIP vertical version when strong mechanical holding is required; switch to SMT variant if you need full surface‐mount assembly การติดตั้งแบบ DIP แบบนี้สามารถใช้งานได้โดยใช้เครื่องยนต์
3. การเลือกการเคลือบ:
   • Tin plating: low‐cost consumer product, few mating cycles การเคลือบหมึก
   • Nickel+Flash gold: อุปกรณ์อุตสาหกรรม, frequent plug‐in, humid operating environment
4. Electrical derating: under continuous working & high‐ambient‐temperature condition, derate current to ≤ 70 % of rated value อัตราการเรตติ้งของอัตราการเรตติ้งของอัตราการเรตติ้ง
5. PCB footprint: strictly follow our dimension drawing; do not modify pad size arbitrarily to prevent cold solder or tomb‐stoning พิมพ์ขนาดของแผ่นพิมพ์พีซี:

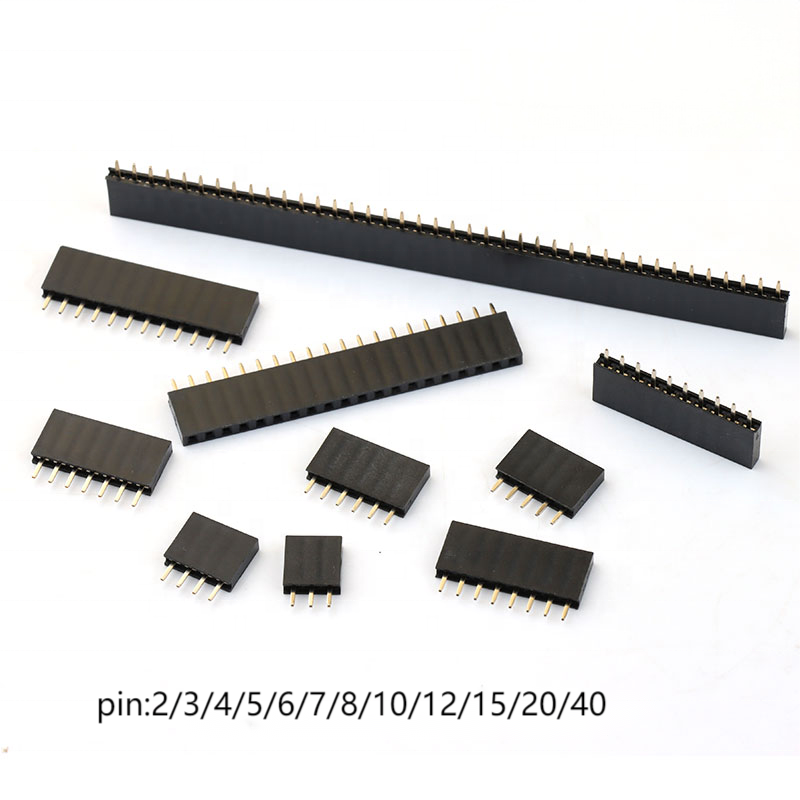

6. If you need more positions, we support 1×3P‐1×40P single‐row female header customization ถ้าคุณต้องการตําแหน่งเพิ่มเติม, เราสนับสนุนการปรับแต่งหัวหน้าหญิง 1×3P‐1×40P
