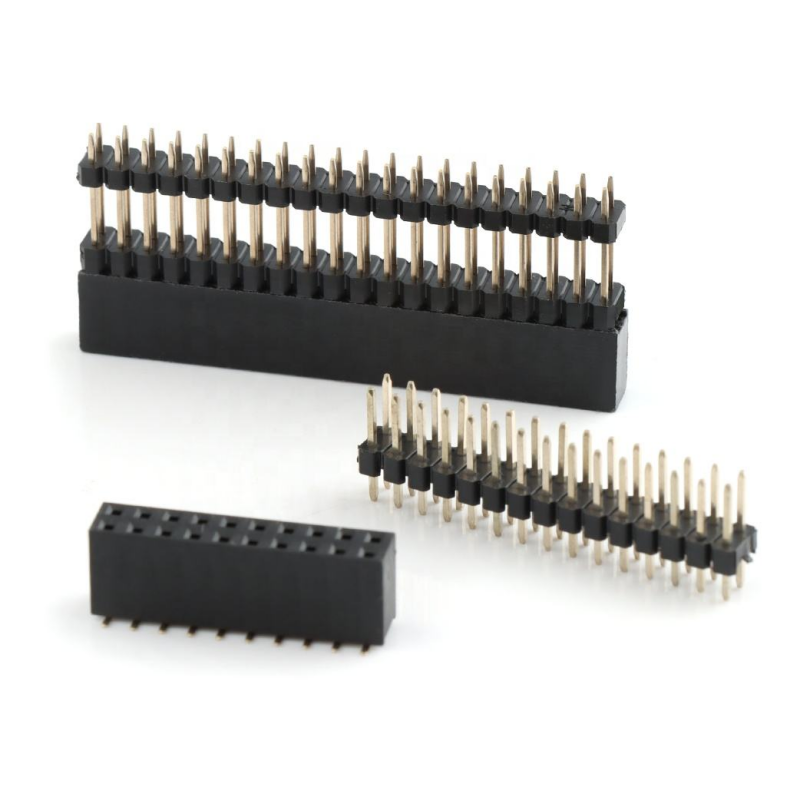

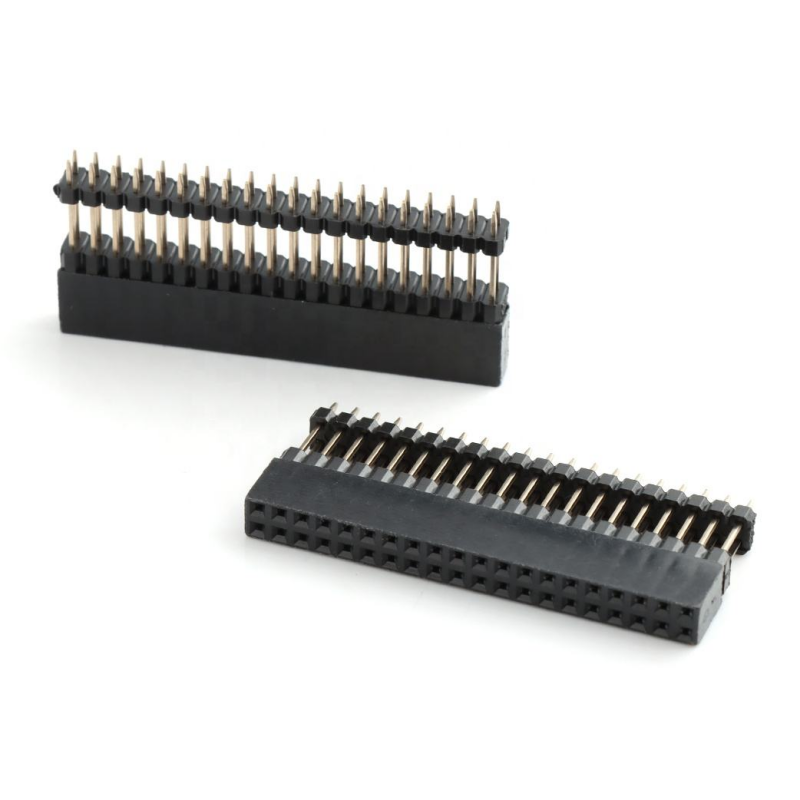

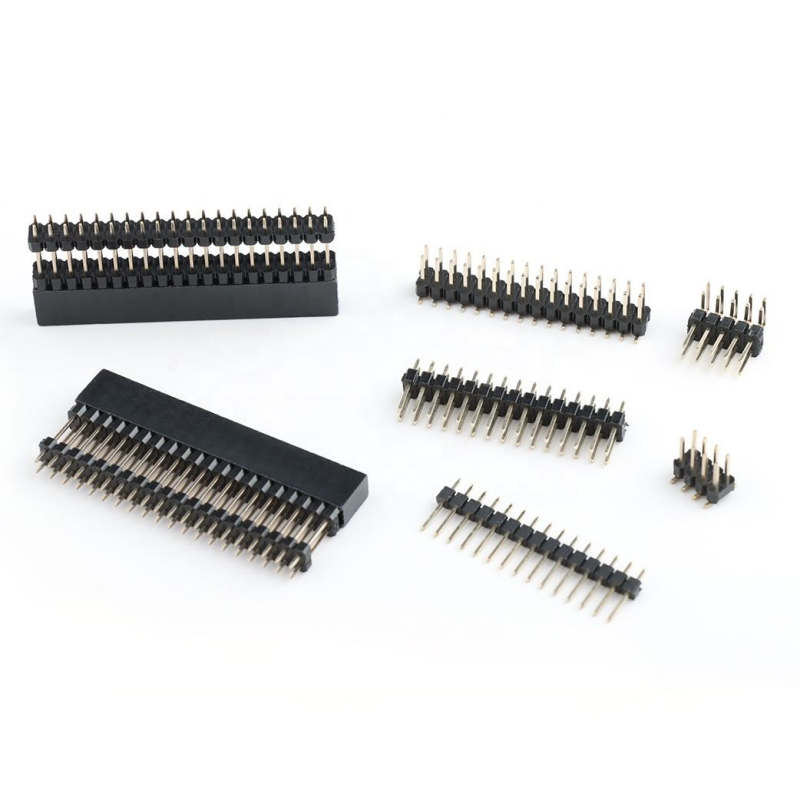

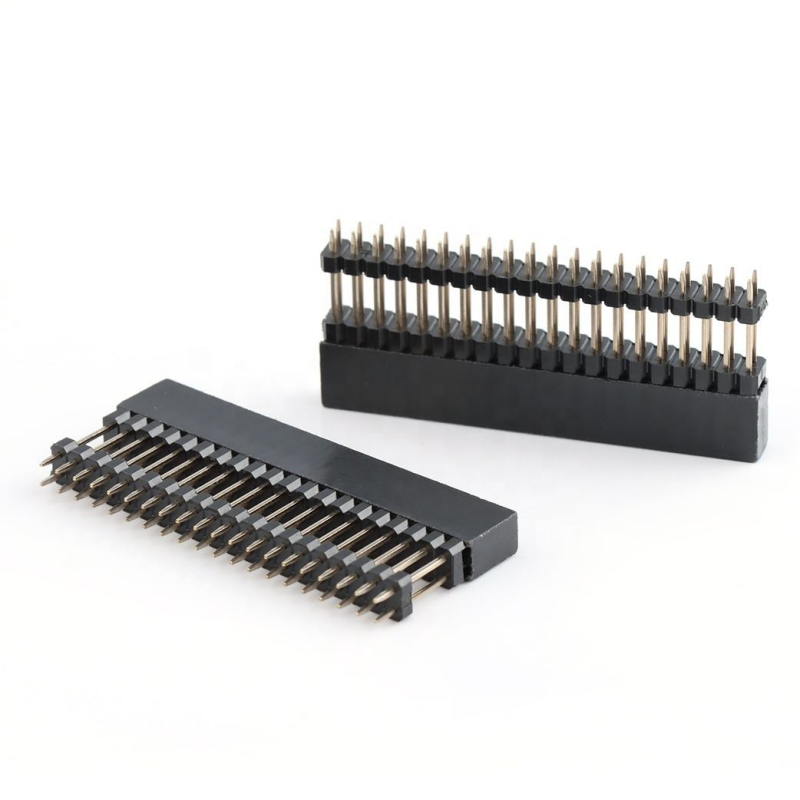

หัวต่อแบบเสียบขาแบบแถวคู่ ระยะพิทช์ 2.54 มม. สูงขึ้น 220 ขา แบบตรงสำหรับต่อซ้อนกัน หัวต่อแบบเสียบขาตัวเมีย 0.1 นิ้ว

จุดเด่น

• ตัวต่อซ้อนสูง เพิ่มระยะห่างแนวตั้งสำหรับส่วนประกอบในการจัดวางแบบต่อซ้อนบนบอร์ด
• ระยะพิทช์มาตรฐาน 2.54 มม. (0.1 นิ้ว) แบบแถวคู่ 2x20P เข้ากันได้กับหัวต่อแบบเสียบขาตัวผู้ระยะพิทช์ 0.1 นิ้วทั่วไป
• การออกแบบแนวตั้งตรงแบบเจาะทะลุ ยึดเกาะทางกลไกที่แข็งแรงสำหรับการเสียบ-ถอดซ้ำๆ
• ฉนวนกันไฟ UL94-V-0 เป็นไปตามข้อกำหนด RoHS รองรับตัวเลือกการชุบดีบุก / ทองแบบเลือกเฉพาะ
• ความสูงในการต่อซ้อน ความยาวขา และความหนาของการชุบที่ปรับแต่งได้สำหรับโครงการอุตสาหกรรมและการสร้างต้นแบบ

หัวต่อแบบเสียบขาเป็นขั้วต่อโลหะที่แข็งแรง บัดกรีเข้ากับแผงวงจร และยื่นออกมาเพื่อรับการเชื่อมต่อจากซ็อกเก็ตตัวเมีย แม้ว่าหัวต่อแบบเสียบขา (มักเรียกว่า PH หรือเฮดเดอร์) จะเป็นแบบตัวผู้โดยนิยาม แต่แบบตัวเมียก็พบได้ทั่วไปเช่นกัน และเราเรียกสิ่งเหล่านี้ว่าหัวต่อแบบเสียบขาตัวเมีย (FH) หรือหัวต่อเฮดเดอร์
ระยะพิทช์: 1.27 มม. / 2.0 มม. / 2.54 มม.
วัสดุ: วัสดุฉนวน: PA6T / PBT
วัสดุสัมผัส: ทองเหลือง / ทองแดงฟอสเฟอร์
รูปร่าง: โค้ง / ตรง
ขา: 2-40 ขา

รายละเอียดสินค้า

พารามิเตอร์ทางกลทั่วไป

คุณสมบัติทางวัสดุและไฟฟ้า

สภาพแวดล้อมและคู่มือการบัดกรี

คุณสมบัติผลิตภัณฑ์

1. แบบแถวคู่ 2x20P (40 หน้าสัมผัส), ระยะพิทช์มาตรฐาน 2.54 มม. / 0.1 นิ้ว เข้ากันได้กับหัวต่อแบบเสียบขาตัวผู้ขนาด 0.1 นิ้วที่มีจำหน่ายทั่วไป
2. ตัวเรือนฉนวนสูง เพิ่มระยะห่างในการต่อซ้อนเพื่อหลีกเลี่ยงการชนกันของส่วนประกอบระหว่าง PCB ที่ต่อซ้อนกัน
3. โครงสร้างแบบเจาะทะลุแนวตั้งตรง ตำแหน่งที่มั่นคงระหว่างการบัดกรีแบบคลื่น
4. ซ็อกเก็ตหน้าสัมผัสตัวเมียแบบสปริง แรงจับที่สม่ำเสมอเพื่อป้องกันการเชื่อมต่อที่ไม่ต่อเนื่อง
5. ตัวเรือนสีดำ PA6T / PBT ทนไฟ UL94-V-0 ช่วงอุณหภูมิใช้งานกว้าง
6. ตัวเลือกการชุบหลายแบบ: ดีบุกบริสุทธิ์, แฟลชทองแบบเลือกเฉพาะเคลือบด้วยนิกเกิล เพื่อตอบสนองความต้องการอายุการใช้งานที่แตกต่างกัน
7. เป็นไปตามข้อกำหนด RoHS & REACH พร้อมสำหรับการปรับขนาด OEM (ความยาวขา, ความสูงในการต่อซ้อน, จำนวนขา)

ข้อได้เปรียบของผลิตภัณฑ์

1. ข้อได้เปรียบของการต่อซ้อนสูง: แก้ปัญหาการรบกวนเมื่อส่วนประกอบสูงถูกติดตั้งบน PCB ที่ซ้อนทับกัน ไม่จำเป็นต้องแก้ไขเลย์เอาต์ PCB แตกต่างจากหัวต่อตัวเมียโปรไฟล์ต่ำทั่วไป
2. ความสามารถในการแลกเปลี่ยน: ความคลาดเคลื่อนของมิติระยะพิทช์ 2.54 มม. ที่เข้มงวด จับคู่โดยตรงกับหัวต่อแบบเสียบขาตัวผู้ขนาด 0.1 นิ้วทั่วไปจากผู้จำหน่ายรายใหญ่
3. ความน่าเชื่อถือทางกล: การบัดกรีแบบเจาะทะลุให้แรงต้านทานการดึงออกที่แข็งแรงกว่าหัวต่อ SMT มาก เหมาะสำหรับอุปกรณ์ที่รับแรงกระแทกและการสั่นสะเทือน
4. โซลูชันการชุบที่ยืดหยุ่นด้านต้นทุน: ทองแบบเลือกเฉพาะเฉพาะบริเวณที่สัมผัสกัน ช่วยสร้างสมดุลระหว่างอายุการใช้งานและต้นทุน BOM แทนที่จะเป็นการชุบทองราคาแพงทั่วทั้งพื้นผิว
5. ความยืดหยุ่นทางวิศวกรรม: รองรับการปรับเปลี่ยนความสูงในการต่อซ้อน ความยาวหางขา และจำนวนขาสำหรับการปรับโครงการอย่างรวดเร็ว

การใช้งาน

• บอร์ดควบคุมแบบฝังและโมดูลควบคุมอุตสาหกรรม
• IoT Gateway, หน่วยเก็บข้อมูลเซ็นเซอร์
• แผงขยายคอมพิวเตอร์ Single-board, แพลตฟอร์มการพัฒนาต้นแบบ
• อุปกรณ์อัตโนมัติ, เครื่องมือวัดและทดสอบ
• อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, โมดูลต่อซ้อนแหล่งจ่ายไฟ
• อุปกรณ์เสริมทางการแพทย์, บอร์ดต่อพ่วงการสื่อสาร

ตัวเลือกการปรับแต่ง

1. ยืนยันชิ้นส่วนที่จับคู่: ต้องตรงกับหัวต่อแบบเสียบขาตัวผู้แบบแถวคู่ระยะพิทช์ 2.54 มม. ตรวจสอบขนาดสี่เหลี่ยมของขาและความลึกในการจับคู่
2. การวางแผนความสูงในการต่อซ้อน: วัดส่วนประกอบที่สูงที่สุดบน PCB ด้านล่าง เลือกความสูงของตัวเรือนที่สูงเพียงพอเพื่อป้องกันการชนกันทางกายภาพ
3. การติดตั้ง: นี่คือประเภทเจาะทะลุ ตรวจสอบให้แน่ใจว่า footprint ของ PCB ตรงกับเลย์เอาต์ของแผ่นรองแบบเจาะทะลุ ห้ามใช้สำหรับสายการประกอบ SMT เท่านั้น
4. การเลือกการชุบ: การชุบดีบุกสำหรับการเชื่อมต่อแบบคงที่ที่มีรอบการจับคู่ต่ำ การชุบทองแบบเลือกเฉพาะสำหรับการเสียบเข้าบ่อยครั้งหรือสภาพแวดล้อมอุตสาหกรรมที่มีความชื้น
5. การลดพิกัดกระแส: ลดพิกัดกระแสต่อขาภายใต้การใช้งานแบบผสมสัญญาณและกำลังไฟความหนาแน่นสูง
6. คำขอปรับแต่ง: หาก 2x20 มาตรฐานไม่พอดี เราสามารถตัดหรือขึ้นรูปตัวแปรจำนวนขาอื่นๆ ได้
