2.0mm Pitch หัวสปินหญิง SMT 2 * 9pin Double Row Pin Header Connector

เน้น ๆ

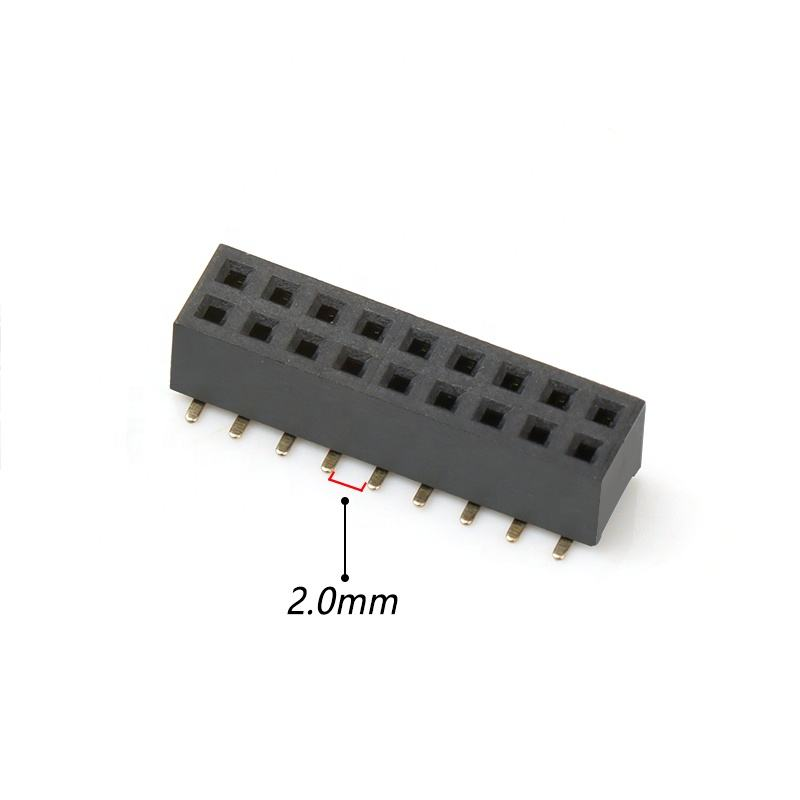

• 2.0mm pitch, dual-row 2×9Pin SMT surface-mount design, ประหยัดผิวพิมพ์ PCB vs คู่มือ 2.54mm
• กล่อง PA6T ความร้อนสูง ที่เข้ากันได้กับสายประกอบการผสมผสานแบบ reflow แบบมาตรฐาน

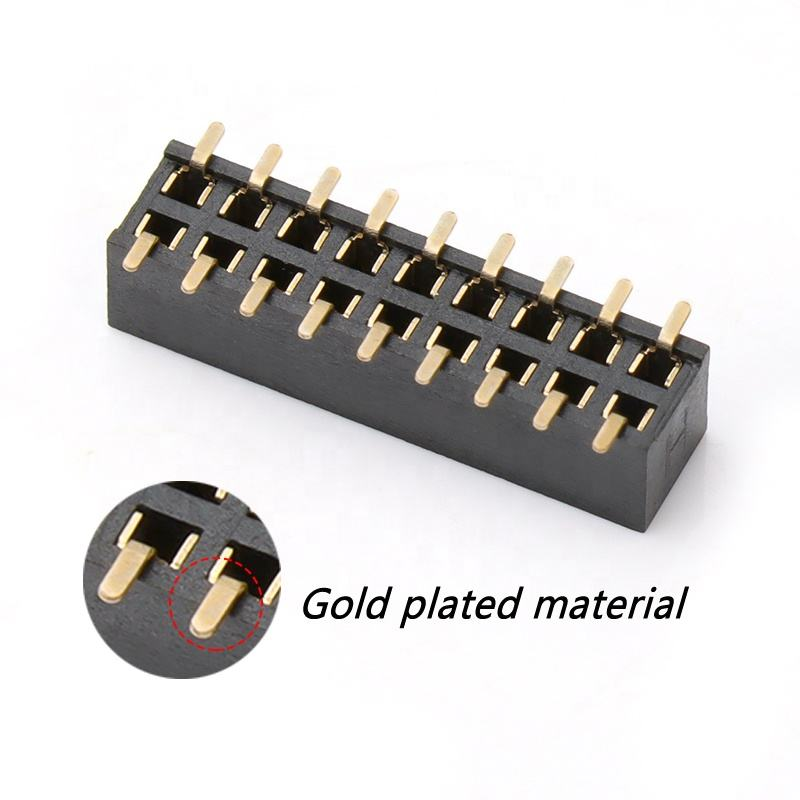

• ติดต่อฟอสฟอร-ทองแดง, ปลอมทอง, สัญญาณที่มั่นคงและความต้านทานต่อการสัมผัสต่ํา
• รอยเท้าแบบมาตรฐาน, การแทนที่แบบดรอป-อิน สําหรับเทียบเท่าในอุตสาหกรรมหลัก
• RoHS & REACH ที่สอดคล้อง; กล่องบรรจุสําหรับการผลิตขนาดใหญ่ SMT

หัว Pin เป็นเครื่องเชื่อมโลหะที่แข็งแรงที่เชื่อมต่อกับบอร์ดวงจรและติดขึ้นเพื่อรับการเชื่อมต่อจากซ็อคเมียหรือหัว) เป็นเพศชายตามนิยาม, ตัวแทนตัวเมียก็ค่อนข้างทั่วไป และเราเรียกมันว่า หัวหน้าตัวเมีย (FH) หรือตัวเชื่อมหัวหน้า
ปิช:1.27 มิลลิเมตร / 2.0 มิลลิเมตร / 2.54 มิลลิเมตร
วัสดุ: วัสดุอุปกรณ์ประกอบ: PA6T/PBT
วัสดุติดต่อ: ทองแดง/ฟอสฟอรส ทองแดง
รูปทรง: กบ/ตรง
ปิน:2-40ปิน
ความสูง:8.5 มิลลิเมตร/9.5 มิลลิเมตร/10.5 มิลลิเมตร/11.5 มิลลิเมตร

คําอธิบายสินค้า

ปริมาตรกลทั่วไป

คุณสมบัติวัสดุและไฟฟ้า

คู่มือสิ่งแวดล้อมและการผสม

ลักษณะสินค้า

1. การตั้งค่า 2 × 9Pin สองแถว, 18 ตําแหน่งการติดต่อทั้งหมดสําหรับการส่งสัญญาณหลายช่องทาง
2. โปรไฟล์ SMT ที่ติดตั้งบนพื้นผิว ติดกับการประกอบแบบอัตโนมัติแบบ reflow ไม่จําเป็นต้องเจาะ PTH
3. อุปกรณ์ประกอบความร้อนสูง UL94V-0 PA6T ทนต่อการปรับปรุงความร้อนระหว่างกระบวนการระบายกลับ
4. ปลายติดต่อฟอสฟอร-ทองแดง ให้ผลงานสปริงที่ดีสําหรับรอบการจับคู่ซ้ํา ๆ
5. ตัวเลือกการเคลือบแบบยืดหยุ่น: ทองแฟลช / ทองเหลืองทองแดงเหนือของนิกเกิลเพื่อสมดุลค่าใช้จ่ายและความทนทานต่อการกัดกร่อน
6. สัญลักษณ์พื้นที่ PCB แบบมาตรฐาน การนําเข้าห้องสมุดง่ายสําหรับ Altium, KiCad, Cadence
7. สีกระเป๋าสะพายสีดํา; การบรรจุกระเป๋าสะพายสําหรับการผลิต SMT ความเร็วสูง
8. สอดคล้องกับ RoHS และ REACH สําหรับการเข้าสู่ตลาดทั่วโลก

ข้อดีของสินค้า

1. การจัดวางที่ประหยัดพื้นที่: ความยาว 2.0 มิลลิเมตร ลดพื้นที่ที่ PCB อาศัยเมื่อเทียบกับหัว 2.54 มิลลิเมตรแบบดั้งเดิม เหมาะสําหรับคอมแพคต์
2. สะดวกต่อการผลิตจํานวนมาก: การออกแบบ SMT ที่บรรจุกระเป๋าทํางานได้อย่างต่อเนื่องกับเครื่องเก็บและวาง, ลดค่าแรงงานในการประกอบ
3. ความสามารถในการติดต่อที่น่าเชื่อถือ: ปลายโฟสฟอร์-ทองแดงรักษาแรงสปริงที่คงที่หลังจากการติดต่อซ้ํา ๆ โดยหลีกเลี่ยงความผิดพลาดสัญญาณที่หยุดยั้ง
4. ความสะดวกในด้านวิศวกรรม: การใช้งานแบบมาตรฐาน, ห้องสมุด PCB พร้อมใช้งาน, ลดวงจรการรับรองฮาร์ดแวร์
5. การเคลือบผนังแบบยืดหยุ่นในราคา: เลือกการเคลือบหมึกสําหรับการใช้งานสัญญาณทั่วไป; การเคลือบทองสําหรับสภาพแวดล้อมการทํางานที่มีสั่นสะเทือนสูง / ความชื้นสูง
6. การเปลี่ยนกัน: pin-to-pin รองรับกับชิ้นส่วนที่เท่าเทียมกันในตลาดทั่วไป รองรับการแทน BOM โดยไม่ต้องออกแบบใหม่

การใช้งาน

• บอร์ดควบคุมที่ฝังไว้ & โมดูลเกตเวย์ IoT
• อุปกรณ์อุตสาหกรรมเซ็นเซอร์และการสกัดข้อมูล
• อุปกรณ์ควบคุมช่วยการแพทย์
• เครื่องควบคุมบ้านฉลาด PCBA
• บอร์ดอินเตอร์เฟซส่วนนอก LCD / Display
• การเชื่อมต่อภายในเครื่องมือทดสอบและวัด
• อุปกรณ์อิเล็กทรอนิกส์สําหรับเครื่องยนต์

ตัวเลือกการปรับแต่ง

1. ยืนยันความสว่าง: เลือกหัวตัวผู้ที่สืบพันธุ์ 2.0 มิลลิเมตรอย่างเข้มงวด; การผสมผสานกับความสว่าง 2.54 มิลลิเมตรจะทําให้เกิดความเสียหายของชุด
2. ประเภทการติดตั้ง: เลือกรุ่น SMT นี้ถ้าโครงการของคุณต้องการการแปรรูป SMT ครบถ้วน; เลือกชนิดรูผ่านถ้าการปั่นด้วยมือเป็นหลัก
3. การเลือกการเคลือบ:
   • ทองเหลือง-นิกเกิล: สําหรับวงจรสัญญาณความชื้นปกติภายในบ้าน ประหยัด
   • การเคลือบฟลัชทองคํา: สําหรับสถานการณ์การทํางานกลางแจ้งที่แรงสั่นหรือความชื้นสูง
4. คําเตือนทางความร้อน: การออกแบบแผ่น PCB ควรปฏิบัติตามรูปแบบที่แนะนําของเรา; หลีกเลี่ยงการตัดสายสั้นของแผ่นระหว่างการไหลกลับ
5. ขั้นต่ํากระแส: แต่ละปินสูงสุด 2A; ไม่ใช้อุปกรณ์สําหรับวงจรไฟฟ้าขนาดใหญ่เกินปารามิเตอร์ปริมาณ
6. ตรวจสอบการจับคู่: ตรวจสอบความต้องการทั้งหมด 18 ปิน (2 × 9); ติดต่อเราเพื่อการปรับปรุงถ้าคุณต้องการจํานวนปินอื่น ๆ
