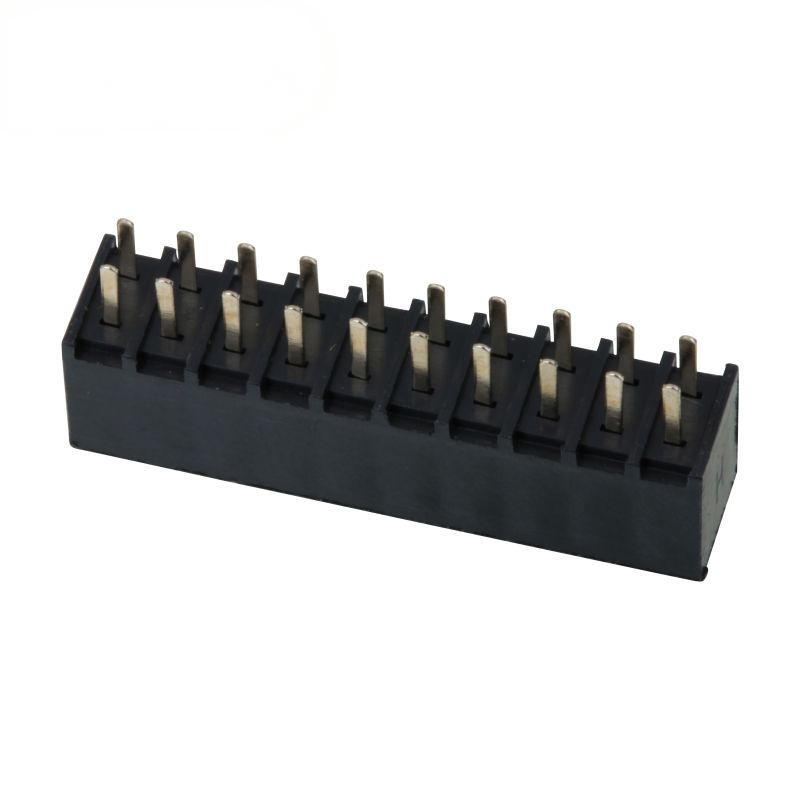

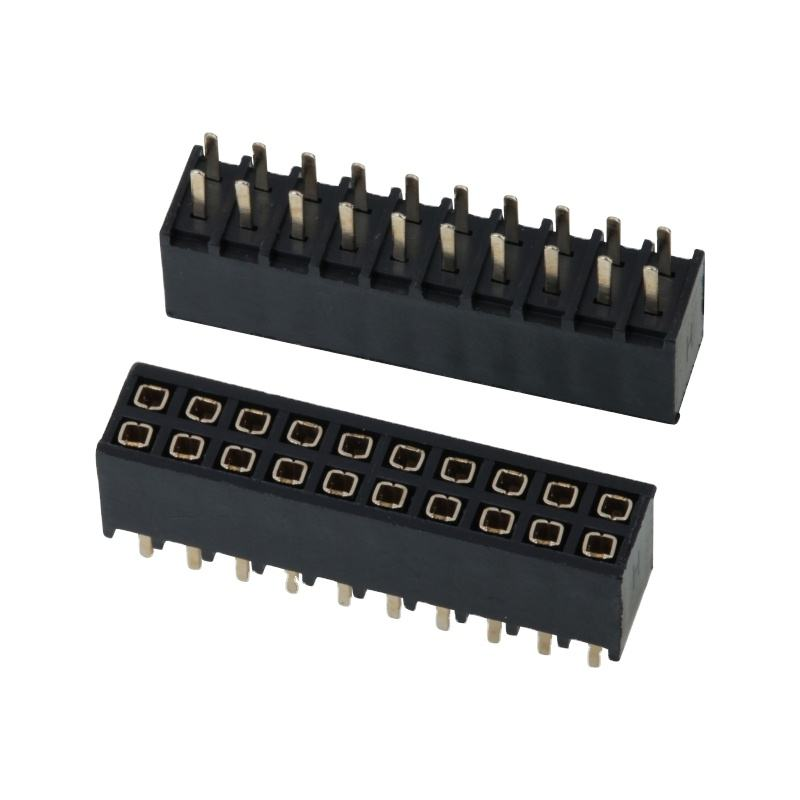

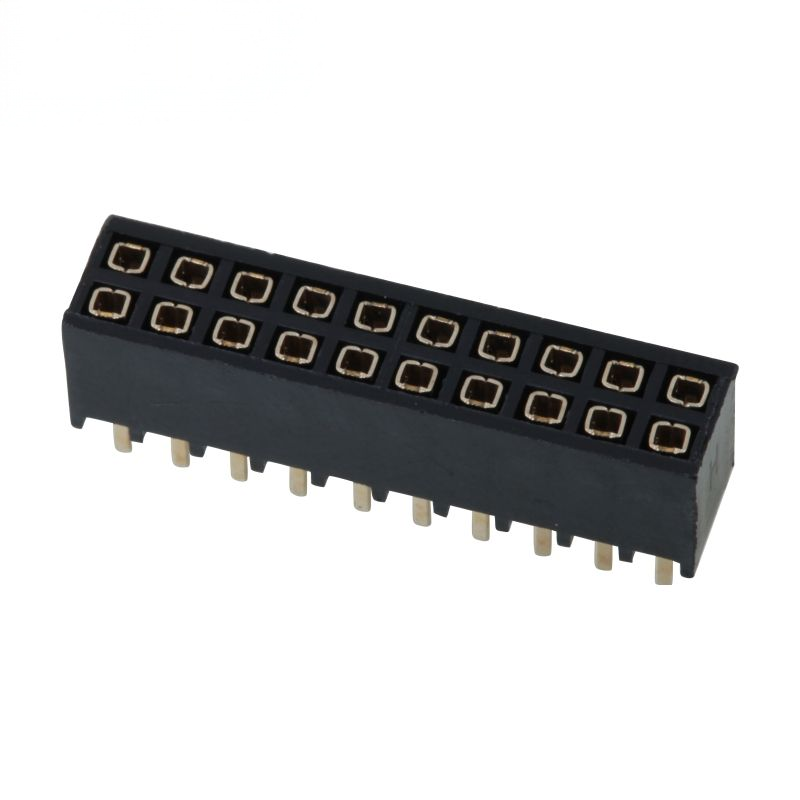

หัวต่อตัวเมีย DIP ระยะพิทช์ 2.54 มม. แถวคู่ หัวต่อตัวเมียแบบตรง

หัวต่อตัวเมีย DIP แบบแถวคู่ ขาตรง ระยะพิทช์ 2.54 มม. ตัวเชื่อมต่อแบบซ็อกเก็ต

จุดเด่น

• หัวต่อตัวเมียแบบ DIP ระยะพิทช์ 2.54 มม. (0.100 นิ้ว) มาตรฐานอุตสาหกรรม แบบแถวคู่ สำหรับการบัดกรีผ่านรู เข้ากันได้เต็มรูปแบบกับหัวต่อตัวผู้แบบขามาตรฐานระยะพิทช์ 2.54 มม.
• ขั้วสัมผัสทำจากทองแดงฟอสเฟอร์บรอนซ์ มีตัวเลือกการชุบทอง/ดีบุก การสัมผัสที่เสถียรภายใต้การสั่นสะเทือนและการเสียบเข้า/ถอดออกบ่อยครั้ง
• โครงสร้างทำจาก PBT ทนความร้อนสูง UL94-V0 เข้ากันได้กับกระบวนการบัดกรีแบบคลื่นและการซ่อมแซมด้วยมือ
• มีจำนวนขาให้เลือกหลากหลายตั้งแต่ 2x2P ถึง 2x40P มีความสูงของขาต่อ/ฉนวนที่กำหนดเองได้สำหรับโครงการ OEM
• เป็นไปตามมาตรฐาน RoHS & REACH เป็นโซลูชันการเชื่อมต่อแบบต่อบอร์ดและต้นแบบที่คุ้มค่า

รายละเอียดสินค้า

พารามิเตอร์ทางกลทั่วไป

คุณสมบัติทางวัสดุและไฟฟ้า

คู่มือสภาพแวดล้อมและการบัดกรี

คุณสมบัติผลิตภัณฑ์

1. การติดตั้งแบบ DIP ขาตรงแนวตั้งแบบแถวคู่ สำหรับการยึด PCB ที่แข็งแรงทนทานต่อแรงกระแทกและการสั่นสะเทือน
2. ระยะพิทช์มาตรฐาน 2.54 มม. เข้ากันได้เต็มรูปแบบกับรูปแบบหัวต่อตัวผู้ 2.54 มม. ทั่วไปและส่วนประกอบที่มีจำหน่ายทั่วไป
3. หน้าสัมผัสสปริงทองแดงฟอสเฟอร์บรอนซ์ รักษาแรงสัมผัสที่สม่ำเสมอตลอดรอบการเสียบ/ถอด ป้องกันการคลายตัวของหน้าสัมผัส
4. ฉนวน PBT สีดำ UL94-V0 ทนไฟ ทนต่อความร้อนจากการบัดกรีแบบคลื่นโดยไม่เสียรูป
5. ตัวเลือกการชุบผิวที่ยืดหยุ่น: ชุบดีบุกสำหรับการใช้งานทั่วไป; ชุบนิกเกิลรองทองสำหรับการป้องกันการเกิดออกซิเดชันในสภาพแวดล้อมที่รุนแรง
6. ครอบคลุมจำนวนขา: 2x2P ถึง 2x40P; รองรับความยาวขาต่อและสูงของโครงสร้างที่กำหนดเอง
7. เป็นไปตามมาตรฐาน RoHS/REACH จัดส่งในถุงหรือกล่องจำนวนมากสำหรับการประกอบปริมาณมาก

ข้อได้เปรียบของผลิตภัณฑ์

1. การยึด PCB ที่แข็งแรง: การบัดกรีแบบ DIP ผ่านรู ให้ความเสถียรทางกลที่ดีกว่าหัวต่อ SMT มากสำหรับอุปกรณ์ที่ไวต่อการสั่นสะเทือน ป้องกันไม่ให้หัวต่อหลุดออกจาก PCB.
2. ความเข้ากันได้ของระบบนิเวศที่สมบูรณ์: ระยะพิทช์มาตรฐานอุตสาหกรรม 2.54 มม. ลดความเสี่ยงในการจัดหาชิ้นส่วน; สามารถใช้แทนที่ผลิตภัณฑ์ทั่วไปในตลาดได้อย่างลงตัว.
3. การจัดวางความหนาแน่นสูงแบบสองแถว: การออกแบบแบบสองแถวช่วยเพิ่มช่องสัญญาณได้มากขึ้นภายในพื้นที่ PCB ที่สั้นกว่าเมื่อเทียบกับโซลูชันแบบแถวเดียว ช่วยประหยัดพื้นที่บอร์ด.
4. โซลูชันการชุบผิวสองเกรด: รุ่นชุบดีบุกควบคุมต้นทุน BOM สำหรับผลิตภัณฑ์เกรดเชิงพาณิชย์; ตัวเลือกชุบทองช่วยลดการเกิดออกซิเดชันสำหรับอุปกรณ์ที่ใช้งานกลางแจ้ง / ความชื้นสูง อายุการใช้งานยาวนาน.
5. การทำซ้ำโครงการอย่างรวดเร็ว: จำนวนขามาตรฐานที่มีจำหน่ายทั่วไปสำหรับการสร้างต้นแบบอย่างรวดเร็ว; มีขนาดที่กำหนดเองสำหรับสายการผลิต OEM.
6. เป็นมิตรต่อการประกอบ: ฉนวนทนต่อการบิดเบี้ยวจากความร้อนของการบัดกรีแบบคลื่น อัตราการปฏิเสธการประกอบที่ต่ำลงในสายการผลิต SMT / การบัดกรีแบบคลื่น.

การใช้งาน

• บอร์ดควบคุมอุตสาหกรรม, โมดูลต่อพ่วง PLC
• ระบบฝังตัว, คอมพิวเตอร์บอร์ดเดี่ยว, บอร์ดพัฒนา
• เกตเวย์เซ็นเซอร์ IoT, ฮาร์ดแวร์สมาร์ทโฮม
• อุปกรณ์ทดสอบและวัดผล
• โมดูลควบคุมเสริมหุ่นยนต์
• อุปกรณ์อิเล็กทรอนิกส์เสริมภายในรถยนต์
• โมดูลสัญญาณทางการแพทย์ที่ไม่สำคัญ
• อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, อุปกรณ์ต้นแบบและ DIY

ตัวเลือกการปรับแต่ง

1. ยืนยันการกำหนดค่าขา: กำหนดจำนวนขาทั้งหมด (2xN), การจัดวางแบบสองแถว; ตรวจสอบระยะพิทช์และระยะห่างระหว่างแถวของหัวต่อตัวผู้ที่ตรงกันอย่างเคร่งครัดที่ 2.54 มม.
2. ตรวจสอบการติดตั้ง: เลือกเวอร์ชัน DIP ขาตรงเมื่อต้องการความทนทานต่อแรงกระแทกทางกลที่แข็งแรง; เลือกเวอร์ชันมุมฉากหากต้องการการเสียบด้านข้าง.
3. การเลือกการชุบผิว:
   • การชุบดีบุก: อุปกรณ์เชิงพาณิชย์ภายในอาคาร, สภาพแวดล้อมที่มีความชื้นปกติ, โครงการที่คำนึงถึงต้นทุน.
   • การชุบทอง: กลางแจ้ง, ความชื้นสูง, อายุการใช้งานยาวนาน, สถานการณ์การเสียบ/ถอดบ่อยครั้ง.
4. ตรวจสอบรูปแบบ PCB: ยืนยันว่าเส้นผ่านศูนย์กลางรู PCB ตรงกับขนาดขา DIP; ตรวจสอบความสูงของฉนวนเพื่อหลีกเลี่ยงการรบกวนทางกลกับส่วนประกอบโดยรอบ.
5. การจับคู่ความร้อน: หากใช้กระบวนการบัดกรีแบบคลื่น ให้ยืนยันว่าวัสดุฉนวนตรงตามข้อกำหนดอุณหภูมิการบัดกรี.
6. ข้อกำหนดที่กำหนดเอง: ส่งแบบร่างสำหรับความยาวขาต่อ, ความสูงฉนวน หรือจำนวนขาพิเศษที่ไม่ได้มาตรฐาน.
