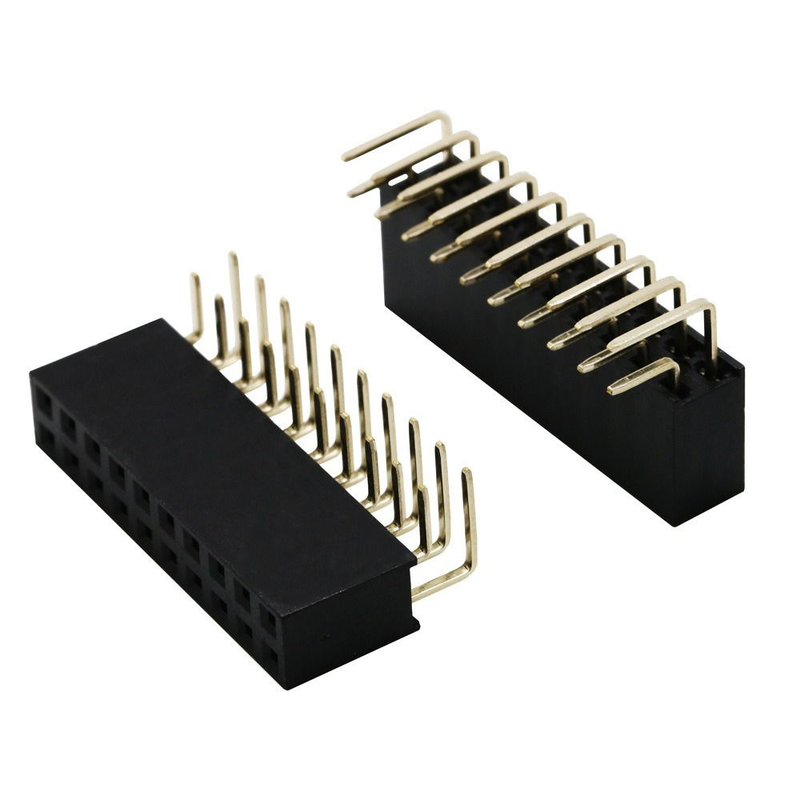

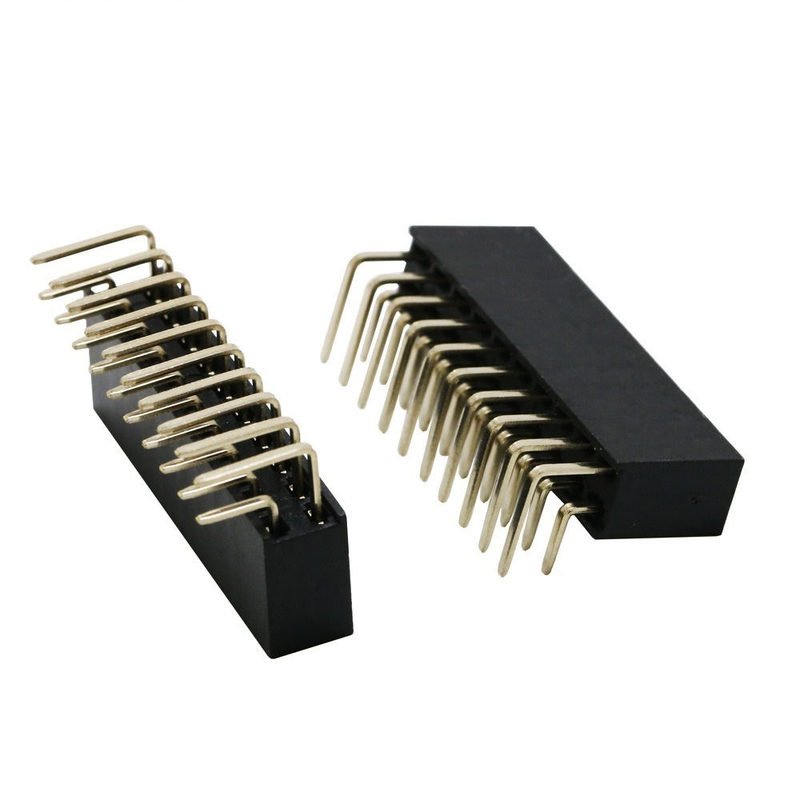

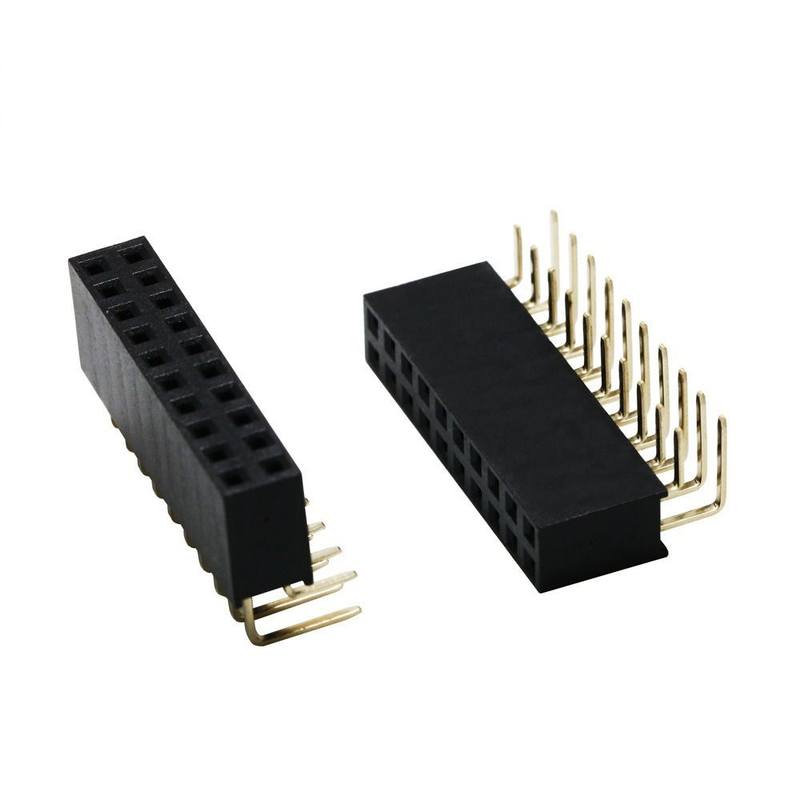

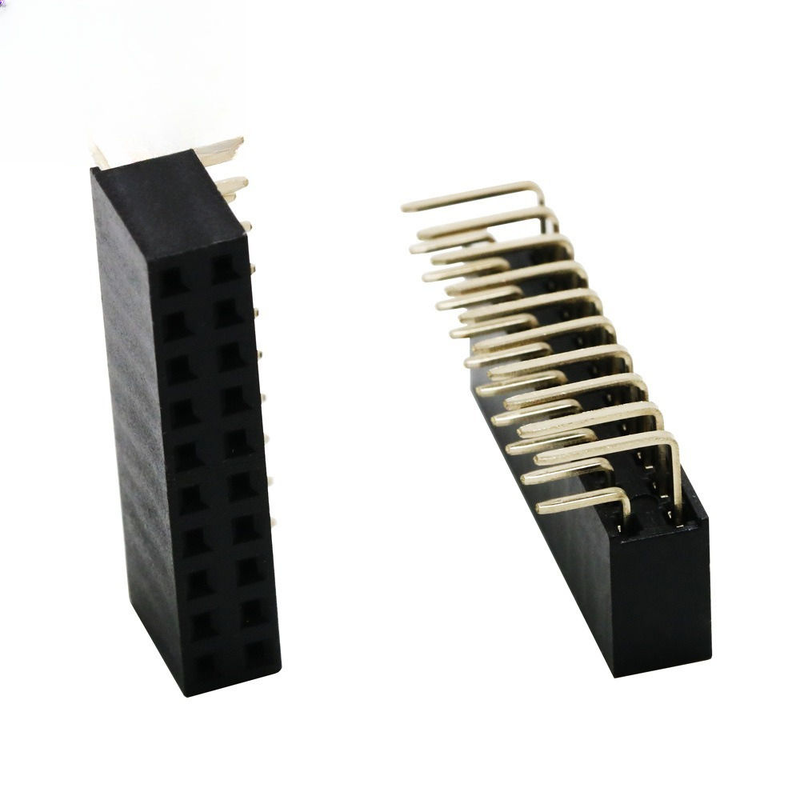

2X10P 20P Double Row Bent Female Header Pitch 2.54mm Pin PBT วัสดุ โฟสฟอร์ สายต่อทองแดง

2X10P 20P หัวต่อตัวเมียแบบงอสองแถว ระยะพิทช์ 2.54 มม. วัสดุ PBT หน้าสัมผัสทองเหลืองฟอสเฟอร์

จุดเด่น

• หัวต่อตัวเมียแบบงอฉากสองแถว 20 ตำแหน่ง ระยะพิทช์มาตรฐานอุตสาหกรรม 2.54 มม. (0.100 นิ้ว) เข้ากันได้กับหัวต่อตัวผู้แบบพิน 2.54 มม. ทั่วไป
• หน้าสัมผัสทองเหลืองฟอสเฟอร์แบบสองลำแสง: แรงกดสปริงคงที่ ความต้านทานหน้าสัมผัสต่ำ อายุการใช้งานยาวนานเหนือกว่าหน้าสัมผัสทองเหลืองทั่วไปภายใต้การสั่นสะเทือนและการเปลี่ยนแปลงอุณหภูมิ
• ฉนวน PBT สีดำ ทนไฟ UL94-V0 ทนความร้อนได้ดีสำหรับกระบวนการบัดกรีแบบคลื่น การเสียรูปทรงของตัวเรือนน้อยลงระหว่างการผลิตจำนวนมาก
• การเชื่อมต่อแบบงอฉากสำหรับการเดินสาย PCB ต่อ PCB / บอร์ดต่อสายในแนวนอน ประหยัดพื้นที่แนวตั้ง สามารถปรับแต่งการชุบและจำนวนพินสำหรับโครงการ OEM ได้
• เป็นไปตามข้อกำหนด RoHS & REACH ความสม่ำเสมอของล็อตที่เสถียร รองรับการผลิตต้นแบบจำนวนน้อยและคำสั่งซื้อการผลิตปริมาณมาก

รายละเอียดสินค้า

พารามิเตอร์ทางกลทั่วไป

คุณสมบัติทางวัสดุและไฟฟ้า

สภาพแวดล้อมและคู่มือการบัดกรี

คุณสมบัติผลิตภัณฑ์

1. สองแถว 2x10P (รวม 20 พิน) ระยะพิทช์ 2.54 มม. การเชื่อมต่อแบบรูทะลุแบบงอฉากสำหรับการประกอบแนวนอน
2. โครงสร้างหน้าสัมผัสทองเหลืองฟอสเฟอร์แบบสองลำแสง รักษาแรงกดหน้าสัมผัสที่เชื่อถือได้ภายใต้สภาวะการกระแทกและการสั่นสะเทือน
3. ฉนวน PBT ระดับ UL94-V0 มีความเสถียรทางความร้อนที่ดีเยี่ยมต่อความร้อนจากการบัดกรี ป้องกันการแตกร้าวภายใต้การเปลี่ยนแปลงอุณหภูมิ
4. ตัวเลือกการชุบหลายแบบ: ดีบุกเคลือบด้วยนิกเกิลสำหรับสัญญาณทั่วไป; ทองแฟลชเคลือบด้วยนิกเกิลสำหรับการใช้งานที่ต้องการความน่าเชื่อถือสูง / สภาพแวดล้อมที่มีความชื้น
5. อินเทอร์เฟซพินสี่เหลี่ยมมาตรฐาน 0.64 มม. เข้ากันได้กับหัวต่อตัวผู้ระยะพิทช์ 2.54 มม. ทั่วโลก
6. เป็นไปตามข้อกำหนด RoHS สามารถปรับแต่งจำนวนพิน ความหนาของการชุบ หมุดกำหนดตำแหน่งตามข้อกำหนดของแบบวาดของลูกค้า

ข้อได้เปรียบของผลิตภัณฑ์

1. การอัพเกรดความน่าเชื่อถือของหน้าสัมผัส: หน้าสัมผัสสปริงทองเหลืองฟอสเฟอร์เทียบกับทองเหลืองทั่วไป ทนต่อการคลายตัวของความเค้นได้ดีกว่า แรงกดสปริงหน้าสัมผัสคงที่หลังจากการเสียบซ้ำ ลดความเสี่ยงของสัญญาณขาดหายในอุปกรณ์สั่นสะเทือน
2. ตัวเรือนที่ประกอบง่าย: วัสดุ PBT ทนต่ออุณหภูมิการบัดกรีแบบคลื่นสูง อัตราการเสียรูปทรงของตัวเรือนต่ำระหว่างการผลิตจำนวนมาก อัตราการซ่อมแซม PCB ต่ำกว่าเมื่อเทียบกับวัสดุไนลอนราคาถูก
3. การจัดวางที่ประหยัดพื้นที่: การออกแบบแบบงอฉากทำให้เกิดการเชื่อมต่อในแนวนอน เหมาะสำหรับอุปกรณ์ที่มีความสูงภายในแนวตั้งจำกัด การออกแบบโครงสร้างทางกลที่ยืดหยุ่นสำหรับตัวเรือนของคุณ
4. ความเข้ากันได้ข้ามแบรนด์: เข้ากันได้กับหัวต่อตัวผู้ระยะพิทช์ 2.54 มม. มาตรฐานอุตสาหกรรม ไม่ต้องมีการปรับเปลี่ยนเพิ่มเติมเมื่อเปลี่ยนผลิตภัณฑ์ยี่ห้ออื่น
5. เงื่อนไขทางการค้าที่ยืดหยุ่น: รองรับ MOQ ต้นแบบขนาดเล็ก การเพิ่มประสิทธิภาพต้นทุนการผลิตจำนวนมาก สามารถปรับแต่งความหนาของการชุบ หมุดกำหนดตำแหน่ง และจำนวนพินสำหรับโครงการที่กำหนดเองได้

แอปพลิเคชัน

• บอร์ดควบคุมอุตสาหกรรม, โมดูลต่อพ่วง PLC, การส่งสัญญาณเซ็นเซอร์
• ฮาร์ดแวร์ IoT, เกตเวย์, บอร์ดพัฒนาแบบฝัง
• อุปกรณ์สมาร์ทโฮม, PCBA ควบคุมเครื่องใช้ในบ้าน
• อุปกรณ์ทดสอบและวัด, การเชื่อมต่อสัญญาณภายในเครื่องมือ
• อุปกรณ์อิเล็กทรอนิกส์เสริมยานยนต์, การเชื่อมต่อสัญญาณโมดูลแหล่งจ่ายไฟ
• PCBA สัญญาณทางการแพทย์ที่ไม่สำคัญ, บอร์ดควบคุมย่อยหุ่นยนต์

ตัวเลือกการปรับแต่ง

1. ยืนยันทิศทางการติดตั้ง: นี่คือประเภท แบบงอฉาก 90 องศา; เลือกประเภทตรงหากต้องการการจับคู่แบบเข้าด้านบนในแนวตั้ง
2. ตรวจสอบคู่หูที่เข้าคู่กัน: ต้องจับคู่กับหัวต่อตัวผู้แบบพินสี่เหลี่ยมมาตรฐาน 2.54 มม. (ขนาดพิน 0.64 มม.)
3. เลือกการชุบ:
   • ดีบุก-นิกเกิล: คุ้มค่าสำหรับการใช้งานสัญญาณภายในอาคารทั่วไป
   • การชุบนิกเกิล-ทอง: เลือกสำหรับสภาพแวดล้อมที่มีความชื้นสูง การสั่นสะเทือน หรืออุปกรณ์ที่มีอายุการใช้งานยาวนาน
4. หมายเหตุ PCB: ออกแบบแผ่นรองรูทะลุให้ตรงกับรูปแบบพินแบบงอ รักษาอุณหภูมิและเวลาในการบัดกรีให้อยู่ในช่วงที่กำหนดเพื่อหลีกเลี่ยงการหลอมละลายของ PBT
5. หากคุณต้องการหมุดกำหนดตำแหน่ง จำนวนพินพิเศษ หรือความหนาของการชุบที่กำหนดเอง โปรดส่งแบบวาดของคุณมาให้เราเพื่อขอใบเสนอราคา
