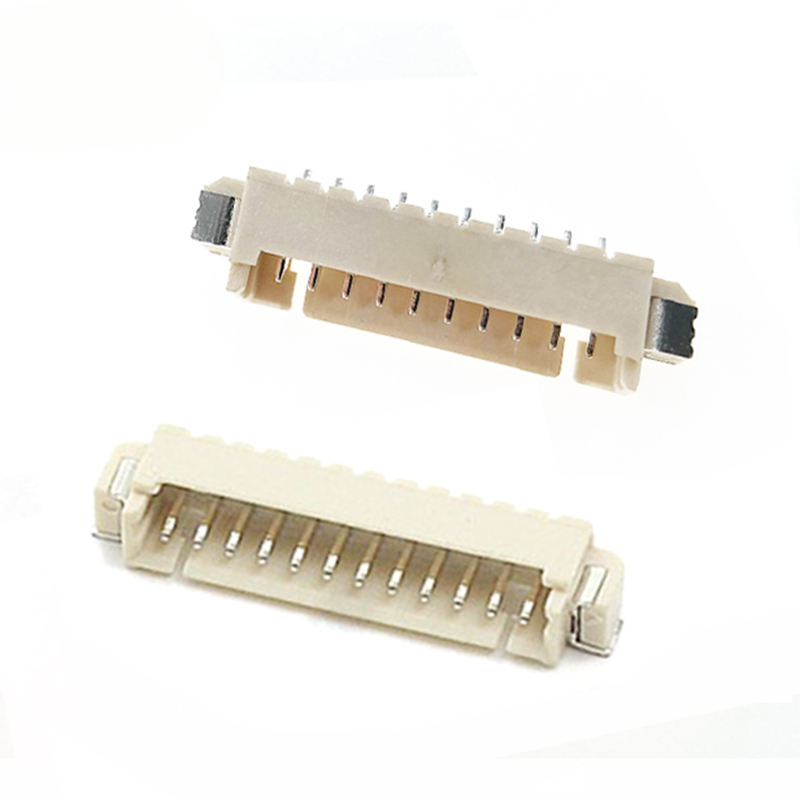

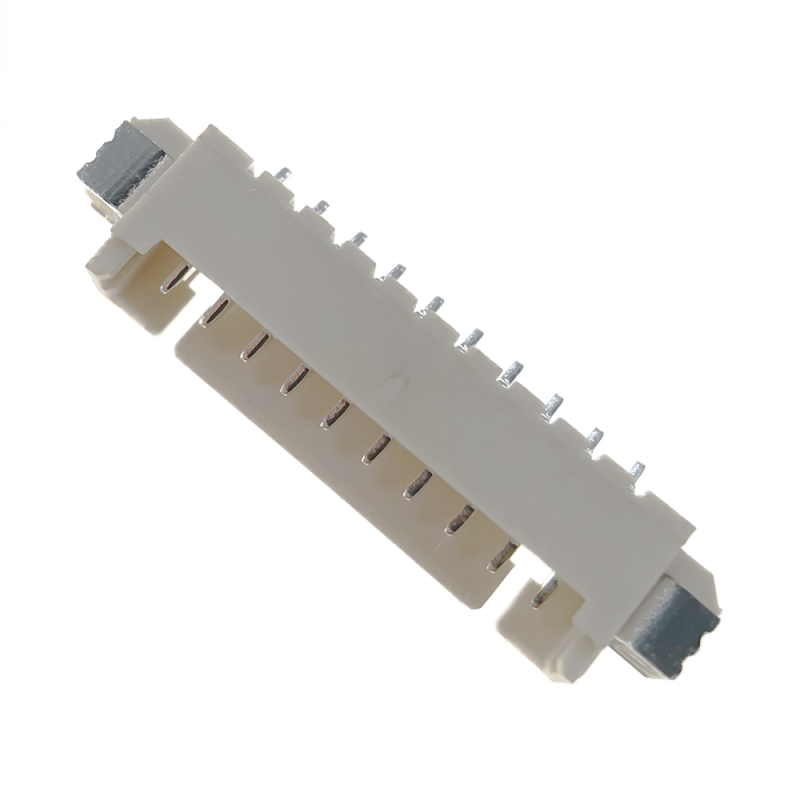

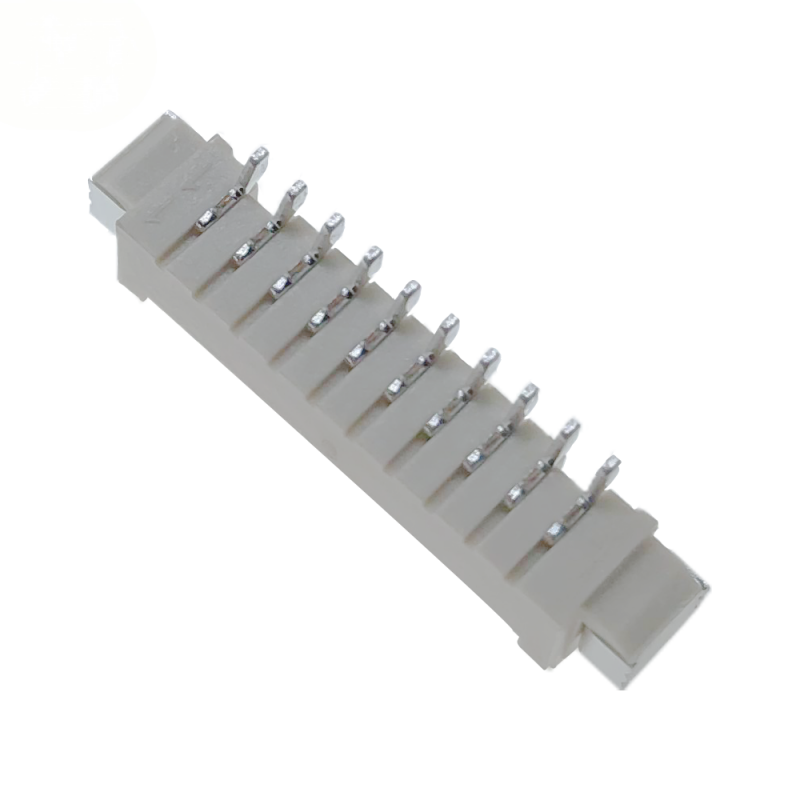

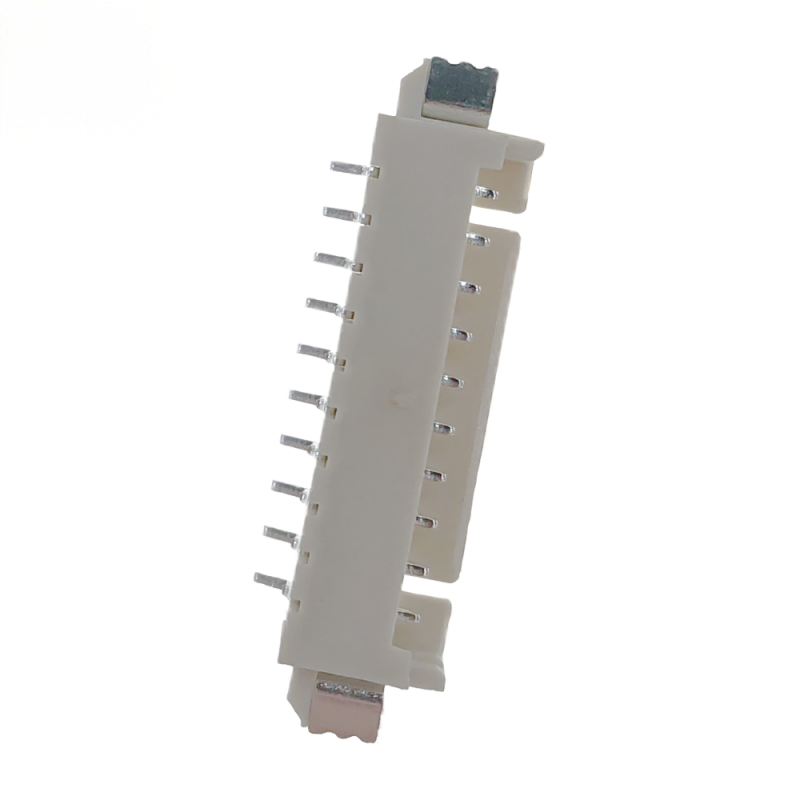

คอนเนคเตอร์เวเฟอร์ SMT แบบมุมฉาก ระยะพิตช์ 1.25 มม. เคลือบดีบุก สำหรับการใช้งาน Wire-to-Board บน PCB

คอนเนคเตอร์เวเฟอร์ SMT แบบมุมฉาก ระยะพิตช์ 1.25 มม. เคลือบดีบุก สำหรับการใช้งาน Wire-to-Board บน PCB

Name: คอนเนคเตอร์เวเฟอร์ SMT แบบมุมฉาก ระยะพิตช์ 1.25 มม. เคลือบดีบุก สำหรับการใช้งาน Wire-to-Board บน PCB
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: เทอร์มินัลที่อยู่อาศัยเวเฟอร์
Price: 4.01 USD
Availability: InStock

ขั้วต่อเวเฟอร์สนามขนาด 1.25 มม

ตัวเชื่อมต่อ Wire-to-Board มุมขวา SMT

ตัวเชื่อมต่อ PCB SMT ชุบดีบุก

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

คอนเนคเตอร์เวเฟอร์ SMT แบบมุมฉาก ระยะพิตช์ 1.25 มม. เคลือบดีบุก สำหรับการใช้งาน Wire-to-Board บน PCB

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

ขั้วต่อเวเฟอร์สนามขนาด 1.25 มม

ตัวเชื่อมต่อ Wire-to-Board มุมขวา SMT

ตัวเชื่อมต่อ PCB SMT ชุบดีบุก

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

Molex 43045 Micro‑Fit 3.0 mm R/A Female Male Pin Headers Rectangular MX3.0 PCB Connectors

หา ราคา ที่ ดี ที่สุด

Molex 43025 Micro‑Fit 3.0MM R/A SMT Female Wafer Connector (MX3.0 Series)

หา ราคา ที่ ดี ที่สุด

Wire‑to‑Board JST‑Compatible 1.25mm / XH 2.54mm / PH 2.0 Crimp Vertical & Right‑Angle Male Wafer Housing | 2510 PCB Connectors

หา ราคา ที่ ดี ที่สุด

MX 1.5mm Pitch Vertical SMT Header

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

คอนเนคเตอร์ Wafer แบบ Wire-to-Board ขนาด 1.25 มม. | 2-4-6-8-10 พิน PCB SMT แบบงอฉาก

จุดเด่นของผลิตภัณฑ์

ระยะพิทช์ 1.25 มม., การติดตั้งแบบ SMT ขากัลวิง (gull-wing) มุมฉาก 90°, แถวเดี่ยว, มีสินค้าในสต็อกขนาด 2-4-6-8-10 ตำแหน่ง
เสริมหมุดบัดกรียึดเกาะเพื่อการยึดติดกับ PCB อย่างแข็งแรง ป้องกันการเคลื่อนตัวระหว่างกระบวนการบัดกรี SMT Reflow
โครงสร้างมีขั้วบังคับทิศทาง (Polarized housing) ป้องกันการเสียบผิดด้าน; เข้ากันได้กับเฮาส์ซิ่งสายไฟแบบย้ำและเทอร์มินอลที่เข้าชุดกัน
บรรจุภัณฑ์แบบม้วนและเทป (Tape-and-reel) สำหรับการผลิตจำนวนมากด้วยเครื่องจักรอัตโนมัติ (Pick-and-place SMT)
ได้มาตรฐาน RoHS, ฉนวนกันไฟลาม UL94V-0; เคลือบดีบุกทับนิกเกิล มีตัวเลือกชุบทองบาง (Gold flash)
ทางเลือกทดแทนที่คุ้มค่าสำหรับคอนเนคเตอร์ Wafer ซีรีส์ 1.25 มม. แบรนด์กระแสหลัก ระยะเวลานำการผลิตคงที่สำหรับคำสั่งซื้อปริมาณมาก

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางกลทั่วไป

รายการ	ข้อมูลจำเพาะ
ระยะพิทช์ (Pitch)	1.25 มม., แถวเดี่ยว
จำนวนพิน (Positions)	2 / 4 / 6 / 8 / 10 พิน
ประเภทการติดตั้ง	มุมฉาก 90°, SMT ขากัลวิงพร้อมหมุดบัดกรียึดเกาะ
ทิศทางการเชื่อมต่อ	แนวนอน เสียบเข้าด้านข้าง
รอบการเสียบ-ถอดที่แนะนำ	30 รอบ (เคลือบดีบุก); 500 รอบ (ชุบทองบาง)
บรรจุภัณฑ์	เทปและม้วน (Tape & Reel) สำหรับเครื่องประกอบ SMT pick-and-place
ระยะพิทช์แพด PCB	1.25 ± 0.10 มม.

คุณลักษณะด้านวัสดุและไฟฟ้า

รายการ	ข้อมูลจำเพาะ
วัสดุโครงสร้าง (Housing)	LCP / PA66, กันไฟลาม UL94 V-0
วัสดุหน้าสัมผัส	ทองเหลือง
การชุบผิว	ดีบุกทับนิกเกิล (มาตรฐาน); ชุบทองบางทับนิกเกิล (ตัวเลือกเสริม)
พิกัดกระแสไฟฟ้า	1.0 A ต่อหน้าสัมผัส
พิกัดแรงดันไฟฟ้า	125 V AC/DC
ความต้านทานหน้าสัมผัสสูงสุด	≤20 mΩ
ความต้านทานฉนวนต่ำสุด	≥100 MΩ
ความทนต่อแรงดันไฟฟ้าไดอิเล็กทริก	250 V AC / 1 นาที

คู่มือด้านสิ่งแวดล้อมและการบัดกรี

รายการ	ข้อมูลจำเพาะ
อุณหภูมิในการทำงาน	-25 ℃ ~ +85 ℃
อุณหภูมิสูงสุดในการบัดกรี SMT Reflow	สูงสุด 260 ℃, ระยะเวลาคงอยู่ ≤10 วินาที (EIA-364-56A)
เงื่อนไขการจัดเก็บ	-10 ℃ ~ +40 ℃, ความชื้นสัมพัทธ์ ≤70% RH, บรรจุในถุงกันความชื้นที่ปิดสนิท
มาตรฐานที่รองรับ	RoHS 2.0; ตัวเลือกปราศจากสารฮาโลเจน (Halogen-free)

คุณสมบัติของผลิตภัณฑ์

ทิศทางทำมุมฉาก 90°, เสียบเข้าด้านข้าง, ประหยัดพื้นที่ความสูงเหนือแผ่น PCB
ขาต่อ SMT แบบกัลวิง + หมุดบัดกรียึดเกาะคู่: ทนทานต่อการเคลื่อนตัวเมื่อมีแรงสั่นสะเทือนและความร้อนจากการบัดกรี Reflow
มีระบบป้องกันการเสียบกลับด้านในตัว ป้องกันความเสียหายต่อพินและชุดสายไฟจากการเสียบผิด
ฉนวนทนความร้อนสูง ทนทานต่อโปรไฟล์ความร้อนในการบัดกรี SMT Reflow มาตรฐาน
ระยะพิทช์มาตรฐาน 1.25 มม. ควบคุมค่าพิกัดความเผื่อตำแหน่งพินอย่างเข้มงวดเพื่อประสิทธิภาพการเชื่อมต่อที่สม่ำเสมอ
บรรจุภัณฑ์แบบเทปและม้วน รองรับการประกอบ SMT แบบอัตโนมัติเต็มรูปแบบ; ไม่จำเป็นต้องบัดกรีแบบ Through-hole ด้วยมือ
ตัวเลือกการชุบ: มาตรฐานดีบุกทับนิกเกิล; ชุบทองบางสำหรับข้อกำหนดเรื่องรอบการใช้งานสูง / ป้องกันการเกิดออกซิเดชัน
ได้มาตรฐาน RoHS และมีตัวเลือกปลอดสารฮาโลเจนเมื่อต้องการ

ข้อดีของผลิตภัณฑ์

การออกแบบป้องกันการเลื่อนตัวบน PCB: หมุดบัดกรียึดเกาะคู่ ป้องกันการลอยตัว / ขยับเขยื้อนระหว่างกระบวนการ SMT Reflow ในปริมาณมาก; คู่แข่งหลายรายตัดโครงสร้างการยึดเกาะออกเพื่อลดต้นทุน
การควบคุมระนาบของพินอย่างเข้มงวด (Co-planarity): ลดความเสี่ยงในการสัมผัสไม่สนิทหลังการบัดกรี ซึ่งมีความสำคัญอย่างยิ่งสำหรับอุปกรณ์ IoT / อุปกรณ์สวมใส่ขนาดกะทัดรัด
รูปทรงระบุขั้วที่ชัดเจน: สลักบังคับทิศทางป้องกันการเสียบกลับด้าน; ป้องกันความเสียหายและการส่งคืนสินค้าที่เกิดจากข้อผิดพลาดในการประกอบของมนุษย์
ทางเลือกการชุบที่ยืดหยุ่น: ดีบุกมาตรฐานสำหรับการผลิตจำนวนมากที่เน้นความคุ้มค่า; ชุบทองบางสำหรับสภาพแวดล้อมการทำงานที่มีการสั่นสะเทือนสูง / ความชื้นสูง
อุปทานคงที่สำหรับขนาดพินยอดนิยม 2-10 พิน: มีสินค้าพร้อมส่งสำหรับจำนวนพินทั่วไป; รองรับคำสั่งซื้อจำนวนมากที่มีระยะเวลานำการผลิตสั้น; สามารถใช้ทดแทนซีรีส์ Wafer 1.25 มม. แบรนด์ดังได้โดยไม่ต้องรอนานจากการสั่ง OEM
เอกสารสนับสนุน: จัดเตรียมแบบวาด 2D, ข้อแนะนำ PCB footprint, รายงานผลการทดสอบสำหรับการประเมินของวิศวกรและการตรวจสอบ BOM

การใช้งาน

เครื่องใช้ไฟฟ้าอิเล็กทรอนิกส์สำหรับผู้บริโภค: เครื่องใช้ไฟฟ้าขนาดเล็กในบ้าน, เซนเซอร์สมาร์ตโฮม, อุปกรณ์สวมใส่
IoT และโมดูลอัจฉริยะ: โมดูลเซนเซอร์ไร้สาย, การเชื่อมต่อสัญญาณเสริมของเกตเวย์
อุปกรณ์การแพทย์แบบพกพา: การเดินสายสัญญาณต่ำภายในสำหรับอุปกรณ์การแพทย์แบบพกพา
ระบบควบคุมทางอุตสาหกรรม: โมดูล IO เสริมของ PLC ขนาดเล็ก, การเชื่อมต่อโครงข่ายภายในของเซนเซอร์
ระบบแสงสว่างและจอแสดงผล: โมดูลขับเคลื่อน LED, การเดินสายสัญญาณเสริมของหน้าจอ LCD ขนาดเล็ก
อุปกรณ์สำนักงาน: เครื่องพิมพ์ขนาดกะทัดรัด, การเชื่อมต่อสายไฟกับ PCB ภายในเครื่องสแกน

คู่มือการเลือกสำหรับลูกค้า

ยืนยันจำนวนพิน: เลือก 2-4-6-8-10 พินตามจำนวนช่องสัญญาณ / แหล่งจ่ายไฟของคุณ
ยืนยันรูปแบบการติดตั้ง: รุ่นนี้เป็นแบบ SMT มุมฉาก (Right-Angle SMT) ไม่ใช่หัวต่อแบบ Through-hole แนวตั้ง หรือ SMT แนวตั้ง โปรดตรวจสอบความสูงของเคส/กล่องหุ้มก่อนวางเลย์เอาต์ PCB
การเลือกการชุบผิว:
- ดีบุกทับนิกเกิล: การใช้งานแบบติดตั้งอยู่กับที่ในร่มทั่วไป เน้นความคุ้มค่าด้านต้นทุน
- ชุบทองบาง: สำหรับสภาพแวดล้อมที่มีความชื้นสูง มีแรงสั่นสะเทือน หรือมีการเสียบ-ถอดบ่อยครั้ง
การจับคู่สายไฟ: ใช้งานร่วมกับเทอร์มินอลย้ำและเฮาส์ซิ่งที่รองรับของเรา; การใช้ร่วมกับเทอร์มินอลต่างยี่ห้ออาจทำให้หน้าสัมผัสไม่ดี
กระบวนการ SMT: ต้องปฏิบัติตามโปรไฟล์อุณหภูมิ Reflow ที่แนะนำ; การใช้อุณหภูมิสูงเกินไปเป็นเวลานานจะทำให้เฮาส์ซิ่งพลาสติกเสียหาย
มาตรฐานความสอดคล้อง: แจ้งให้เราทราบหากคุณต้องการเอกสาร Halogen-free หรือเอกสารรับรองพิเศษสำหรับการยื่นขอมาตรฐาน CE / UL ของผลิตภัณฑ์ขั้นสุดท้าย
การประเมินตัวอย่าง: ขอรับตัวอย่างทางวิศวกรรมก่อนนำไปใช้ใน BOM สำหรับการผลิตจำนวนมาก เพื่อตรวจสอบการเข้ากันได้ของขั้วต่อและการประกอบลงบน PCB

บริการของเรา

ความพร้อมจำหน่ายและนโยบายเกี่ยวกับตัวอย่างสินค้า

เราสามารถจัดส่งตัวอย่างฟรีให้แก่ลูกค้าตามคำขอ หากลูกค้ายินดีรับผิดชอบค่าขนส่ง หรือเราอาจเป็นผู้รับผิดชอบค่าขนส่งให้แก่ลูกค้าเก่าบางราย หรือลูกค้าอาจชำระค่าขนส่งล่วงหน้าเพื่อให้เราจัดส่งตัวอย่างผ่านบริษัทขนส่งของเราก็ได้เช่นกัน

การรับประกัน/เงื่อนไขและข้อตกลง

เรามีการรับประกันคุณภาพสินค้า
รับประกันการจัดส่งที่รวดเร็วภายใน 15 วัน
เงื่อนไขการชำระเงินประกอบด้วย T/T รวมถึงสามารถเจรจาเงื่อนไขอื่นๆ ได้ เช่น L/C, PayPal, Western Union และอื่นๆ

บริการหลังการขาย

เราพร้อมมอบบริการที่เป็นเลิศผ่านเครือข่ายสำนักงานและสำนักงานใหญ่ของเรา
โปรดติดต่อฝ่ายขายและการตลาดของเราทางโทรศัพท์หรืออีเมล หรือหากสะดวก สามารถเข้ามาเยี่ยมชมสำนักงานของเราได้
นอกจากบริการที่เป็นกันเองแล้ว เรายังนำเสนอราคาที่แข่งขันได้มากที่สุดและกำหนดการที่ยืดหยุ่น

คำถามที่พบบ่อย

ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันดูผลิตภัณฑ์ทั้งหมดได้หรือไม่?

ตอบ: มีครับ/ค่ะ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อขอรับแคตตาล็อกได้

ถาม: ฉันหาผลิตภัณฑ์ไม่เจอในแคตตาล็อกของคุณ คุณสามารถผลิตสินค้านี้ให้ฉันได้หรือไม่?

ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่แต่ไม่ใช่ทั้งหมด เพียงแจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใดและต้องการจำนวนเท่าใด หากเราไม่มี เรายังสามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตให้คุณได้ โดยการทำแม่พิมพ์ทั่วไปจะใช้เวลาประมาณ 35-45 วัน

ถาม: คุณสามารถให้ตัวอย่างสินค้าได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ได้ครับ/ค่ะ เรามีตัวอย่างคอนเนคเตอร์ให้ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณจะต้องเป็นผู้ชำระค่าจัดส่ง

ถาม: ระยะเวลาในการจัดส่งของคุณเป็นอย่างไร?

ตอบ: สินค้าที่มีในสต็อกจะจัดส่งภายใน 1 วัน; สินค้าสั่งทำพิเศษจะจัดส่งภายใน 5-7 วัน

ถาม: จะจัดส่งสินค้าของฉันอย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก จะส่งผ่านบริการด่วน (Express) เช่น DHL, FedEx, UPS, TNT, EMS ซึ่งเป็นบริการส่งถึงหน้าประตู (Door-to-Door) สำหรับพัสดุขนาดใหญ่ เราสามารถจัดส่งทางอากาศหรือทางเรือได้ เราใช้กล่องกระดาษมาตรฐานสำหรับการส่งออก และเรารับผิดชอบต่อความเสียหายของสินค้าที่เกิดขึ้นระหว่างการจัดส่ง

ถาม: คุณยอมรับการชำระเงินประเภทใดบ้าง? ฉันสามารถจ่ายเป็นเงินหยวน (RMB) ได้หรือไม่?

ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราจะได้รับยอดเงินตรงตามใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวน (RMB) ได้ ไม่มีปัญหาครับ/ค่ะ

ถาม: การควบคุมคุณภาพของบริษัทคุณเป็นอย่างไร?

ตอบ: เราปฏิบัติตามมาตรฐาน ISO9001 อย่างเคร่งครัด โดยมีทีม IQC, OQC, IPQC และ QA คิดเป็น 10% ของแผนกควบคุมคุณภาพของเรา ผลิตภัณฑ์ทั้งหมดของเราจะได้รับการตรวจสอบผ่านระบบกล้อง CCD

ถาม: ฉันต้องการรายการราคาสินค้าทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาสำหรับผลิตภัณฑ์ทั้งหมด เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะระบุราคาทั้งหมดไว้ในรายการเดียว และราคาจะเปลี่ยนแปลงอยู่เสมอตามต้นทุนวัตถุดิบและปริมาณการสั่งซื้อ คุณสามารถส่งรายการสินค้าทั้งหมดที่คุณต้องการมาให้เรา เราจะตรวจสอบอย่างละเอียดทีละรายการและส่งข้อมูลจำเพาะพร้อมใบเสนอราคาให้คุณ

ถาม: คุณสามารถผลิตสินค้าแบบกำหนดเองและบรรจุภัณฑ์แบบกำหนดเองได้หรือไม่?

ตอบ: ได้ครับ/ค่ะ ก่อนหน้านี้เราได้ผลิตสินค้าตามความต้องการเฉพาะให้กับลูกค้ามาแล้วมากมาย (ส่วนใหญ่เป็นชุดสายไฟ) สำหรับบรรจุภัณฑ์แบบกำหนดเอง เราสามารถพิมพ์โลโก้หรือข้อมูลอื่นๆ ของคุณลงบนบรรจุภัณฑ์ได้โดยไม่มีปัญหา เพียงแต่อาจมีค่าใช้จ่ายเพิ่มเติม

ถาม: คุณมีใบรับรองมาตรฐานใดบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 และอื่นๆ
