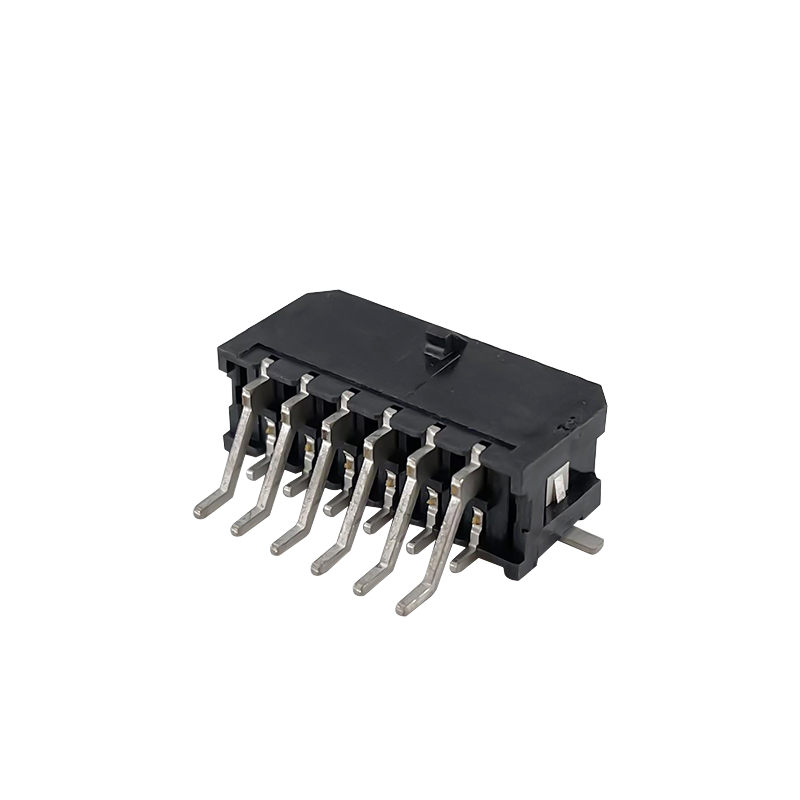

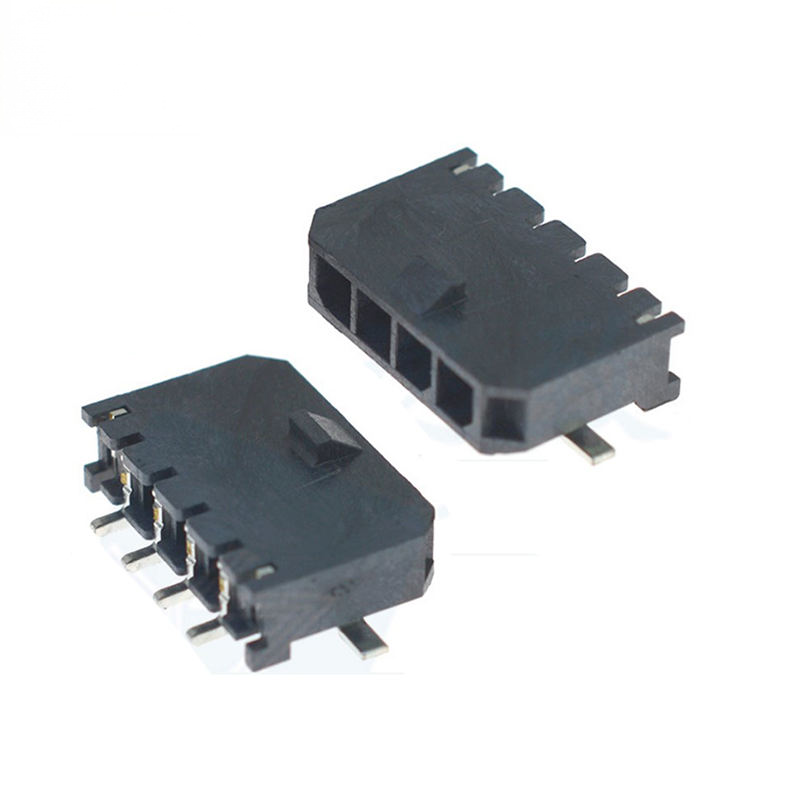

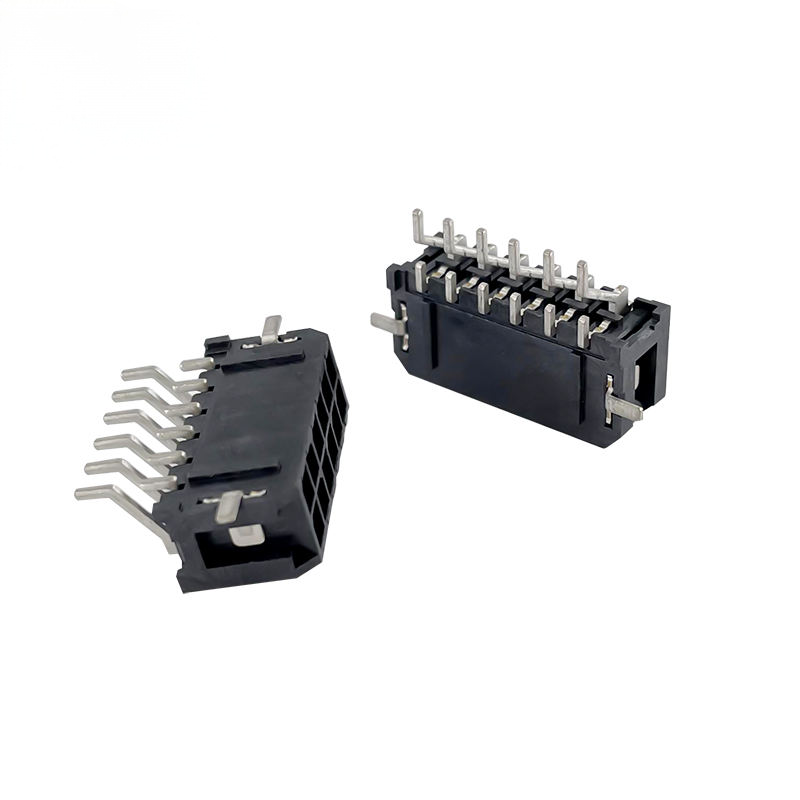

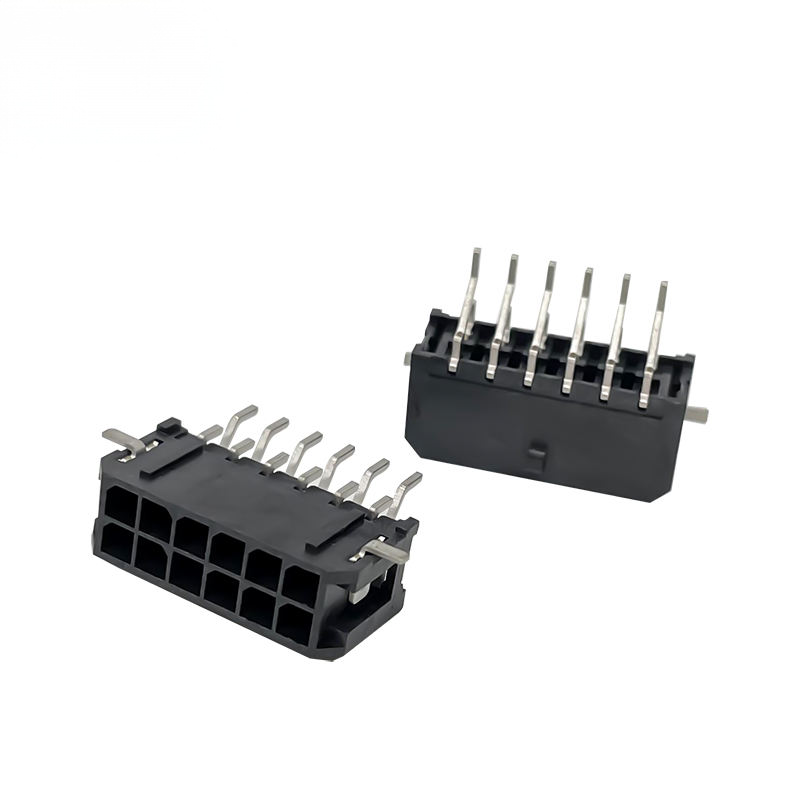

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

โมเล็กซ์ 43025 เครื่องเชื่อมโวฟเวอร์ Micro-Fit

3.0MM SMT เครื่องเชื่อมสตรี

เครื่องเชื่อมกล่องโวฟเวอร์ซีรีส์ MX3.0

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

โมเล็กซ์ 43025 เครื่องเชื่อมโวฟเวอร์ Micro-Fit

,

3.0MM SMT เครื่องเชื่อมสตรี

,

เครื่องเชื่อมกล่องโวฟเวอร์ซีรีส์ MX3.0

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

ราคาดี Molex 43045 Micro‑Fit 3.0 mm R/A Female Male Pin Headers Rectangular MX3.0 PCB Connectors ออนไลน์

Molex 43045 Micro‑Fit 3.0 mm R/A Female Male Pin Headers Rectangular MX3.0 PCB Connectors

หา ราคา ที่ ดี ที่สุด

ราคาดี โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์) ออนไลน์

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

หา ราคา ที่ ดี ที่สุด

ราคาดี Wire‑to‑Board JST‑Compatible 1.25mm / XH 2.54mm / PH 2.0 Crimp Vertical & Right‑Angle Male Wafer Housing | 2510 PCB Connectors ออนไลน์

Wire‑to‑Board JST‑Compatible 1.25mm / XH 2.54mm / PH 2.0 Crimp Vertical & Right‑Angle Male Wafer Housing | 2510 PCB Connectors

หา ราคา ที่ ดี ที่สุด

ราคาดี MX 1.5mm Pitch Vertical SMT Header ออนไลน์

MX 1.5mm Pitch Vertical SMT Header

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

โมเล็กซ์ 43025 Micro-Fit 3.0MM R/A SMT สายเชื่อมลูกข่ายหญิง (MX3.0 ซีรีส์) สองแถว

ประเด็นสําคัญของสินค้า

3.0 มิลลิเมตร pitch double-row right-angle SMT male wafer รวมกันได้กับ Molex 43025 Micro-Fit 3.0 ซีรีส์
ตัวเลือกหลายวงจร: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 pin การส่งสัญญาณพลังงานผสม
การผสมผิวแบบการผสมผิวแบบการผสมผิวแบบการผสมผิวแบบการผสมผิว
การออกแบบการขั้วขั้วทางบวกและล็อค ป้องกันการใส่ผิดพลาดและการตัดสายโดยอุบัติเหตุ
RoHS & REACH ที่สอดคล้อง; UL94V-0 หลังคา, ตัวเลือกฮาโลเจนต่ํามี
สัมผัสฟอสฟอร-ทองแดง 2 ช่วง; ทองเหลือง / ทองเหลือง flash plating เป็นตัวเลือกสําหรับความน่าเชื่อถือที่แตกต่างกัน

รายละเอียดเทคนิค

ปริมาตรกลทั่วไป

รายการ	รายละเอียด	ความเห็น
ปิช	3.00 มม.	ตําแหน่งสองแถว
ประเภท	ขวามุม SMT ชายวอฟเฟอร์ (หัว)	สายเข้ากระดาน
เครื่องวงจรที่มี	2x6, 2x7, 2x8, 2x10, 2x12 ปิน	จํานวนปินตามต้องการ
วัสดุบ้าน	PA66 ไนลอน	UL94V-0 สีดํา
วัสดุติดต่อ	โฟสฟอร สีทองแดง	ความสามารถในการยึดสปริงสูง
คอนแทคเพลติ้ง	ทองเหลืองทองแดง / นิเคิล	ทองคําสําหรับสัญญาณความน่าเชื่อถือสูง
หมุนเวียนการเจริญพันธุ์	นาที 30 จังหวะ	ความต้องการแบบมาตรฐานของอุตสาหกรรม
ความหนา PCB เหมาะสม	0.8-1.6 มิลลิเมตร	สมาธิ FR-4 PCB
การบรรจุ	เทป & รีล	สําหรับ SMT การติดตั้งอัตโนมัติ

คุณสมบัติวัสดุและไฟฟ้า

รายการ	รายละเอียด	ความเห็น
ปัจจุบัน	5 A ต่อการสัมผัส	โทรศัพท์ปลายม้าเอเล่...
ความดันเฉพาะ	250 V AC/DC
ความต้านทานต่อการสัมผัสสูงสุด	≤ 10 mΩ	สภาพเริ่มต้น @ 100 mA,20 mV
ขั้นต่ํา ความต้านทานในการกันความร้อน	1000 MΩ	การทดสอบ 500 V DCโมเล็กซ์
ความดันทนทานแบบแบบดียิเลคทริก	1000 V AC / 1 นาที	ไม่มีความเสียหาย, การรั่ว < 5 mA
อุณหภูมิการทํางาน	-40 °C ~ +105 °C	การเก็บ: -40~+125°Cโมเล็กซ์
ความสอดคล้อง	RoHS, REACH SVHC	ปรับปรุงการใช้งาน

คู่มือด้านสิ่งแวดล้อมและการผสม

รายการ	รายละเอียด	หมายเหตุสําหรับช่าง
รูปแบบการผสมแบบกลับ	260 °C สูงสุด ระยะเวลาสูงสุด 5-10 วินาที	ไม่เกิน 265 °C; หลีกเลี่ยงการเผชิญกับความร้อนนาน
การติดตั้ง SMT	ผนังและม้วน รองรับการหยิบและวาง	ไม่แนะนําการผสมผสานด้วยมือ
ความต้านทานการสั่น	10-2000 Hz, 10 กรัม	ไม่มีการตัดต่อการติดต่อ
ความทนทานต่อการกระแทก	50 กรัม, 11 ms	ตอบสนองมาตรฐานอุตสาหกรรมทั่วไป
สภาพการเก็บ	อุณหภูมิ 5-30 °C ความชื้น < 60% RH	การบรรจุที่ป้องกันความชื้น; หลีกเลี่ยงก๊าซที่กัดสนอง

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

ลักษณะสินค้า

มุมขวาแนวขวาออก, เหมาะกับเส้นทางเคเบิลทิศทางด้าน, ลดการใช้งาน PCB ความสูงตั้ง
คุณสมบัติการจับสกัดเต็ม, หลีกเลี่ยงความเสียหายการผสมผสานกลับกับ PCB & แฮร์เนส
โครงสร้างสัมผัสขั้วไฟคู่ สัมผัสที่มั่นคงภายใต้การสั่นสะเทือนและจักรยานอุณหภูมิ
ลักษณะการติดตั้งบนพื้นผิว SMT ติดตามรูปแบบการไหลกลับแบบมาตรฐาน; การบรรจุเทปและม้วนสําหรับการเลือกและวาง
การจัดตั้งปินหลายตัว: 2x6, 2x7, 2x8, 2x10, 2x12 ตําแหน่งสําหรับการเลือกโครงการแบบยืดหยุ่น
กล่อง: PA66 ไนลอน UL94V-0; ติดต่อ: โฟสฟอร์ทองแดง; การเคลือบ: ทองเหลือง-บน-นิกเกิล / ทองเหลือง flash เป็นตัวเลือก
RoHS, REACH ตรง; รองรับการทดสอบสายสว่างสําหรับเครื่องใช้ในบ้าน & ผลิตภัณฑ์ปลายอุตสาหกรรม

ข้อดีของสินค้า

PCB ประหยัดพื้นที่: ทางออกแนวขวามุมขวา แก้ไขการออกแบบหอจํากัดความสูงตั้ง
ประสิทธิภาพการประกอบ: การบรรจุกล่อง SMT ครบถ้วน, สาย SMT ติดตรง, ลดต้นทุนการประกอบด้วยมือ vs แบบเจาะ
ป้องกันการติดพับผิด: กุญแจการขั้วขั้วที่ติดตั้ง
ตัวเลือกค่าใช้จ่ายแบบยืดหยุ่น: การเคลือบหมึกเพื่อลดต้นทุนวงจรพลังงาน; แฟลชทองสําหรับเส้นทางสัญญาณที่น่าเชื่อถือสูง
ความเหมาะสมแบบดร็อปอิน: โฟม-ฟิต-ฟังก์ชันที่สอดคล้องกับระบบ Molex 43025 Micro-Fit 3.0, แลกเปลี่ยนตรงสําหรับการแทน BOM
การป้องกันการสั่นแรง: การติดต่อฟอสฟอรสทองแดง 2 ช่วง ทําให้ความต้านทานคงที่ภายใต้การสั่นสะเทือนและการหมุนเวียนของความร้อน
เตรียมพร้อมหลายปิน: 6-12 ปิน สต็อคสองแถวมี, รองรับต้นแบบ & สั่งผลิตจํานวนมาก

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

การใช้งาน

การควบคุมอุตสาหกรรม: โมดูล PLC, ไซเวอร์ไดรเวอร์, เครื่องรับสัญญาณพลังงานเซ็นเซอร์
อิเล็กทรอนิกส์ผู้บริโภค: หน่วยพลังงาน, เครื่องใช้ในครัวเรือน, การเชื่อมต่อเครื่องมือฉลาด
พลังงานใหม่: ระบบจัดการแบตเตอรี่ขนาดเล็ก โมดูลการชาร์จ ไดรฟอร์ LED
อุปกรณ์สํานักงาน: เครื่องพิมพ์, เครื่องสแกน, สายไฟภายใน POS
อุปกรณ์การแพทย์ (ไม่ใช้อุปกรณ์ฝัง)
ความปลอดภัยและอัตโนมัติ: การควบคุมการเข้าถึง อุปกรณ์การเฝ้าระวัง

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

คู่มือการเลือกลูกค้า

การเลือกจํานวน Pin: ยืนยันพลังงานที่ต้องการ + ช่องสัญญาณ; เราจําหน่าย 2x6 / 2x7 / 2x8 / 2x10 / 2x12 ตัวแปร ติดต่อเราสําหรับการปรับปรุงจํานวนปินอื่น ๆ
การเลือกการเคลือบ:
- ทองเหลือง-นิกเกิล: วงจรพลังงานทั่วไป, ประหยัด, สภาพภายในปกติ
- แฟลชทอง: อุปกรณ์ที่มีความสําคัญต่อสัญญาณ สั่นแรงสูง ใช้งานยาวนาน
PCB stack-up: ออกแบบสําหรับ PCB FR-4 ความหนา 0,8-1,6 มิลลิเมตร; ตรวจสอบรูปแบบที่ดินก่อนปล่อย PCB

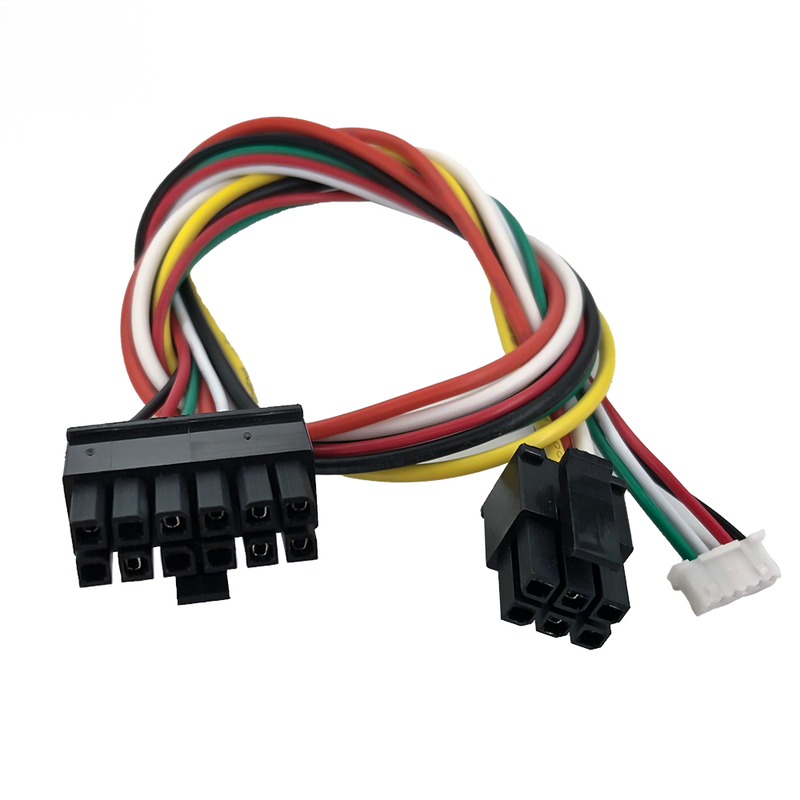

คู่คู่: คู่กับ 43025-series หญิงเรือน & ติดท้าย crimp ที่ตรงกัน. ยืนยันระยะ AWG ทอร์มินัล (20-30 AWG) สําหรับสายเคเบิลMolex ของคุณ.
คําเตือนความร้อน: ติดตามเส้นโค้งการไหลกลับที่แนะนําของเรา อุณหภูมิเกินจะทําลายกระเป๋าไนลอน
สิ่งแวดล้อม: สําหรับสภาพแวดล้อมที่มีความชื้นสูง / สภาพแวดล้อมที่รุนแรง เลือกรุ่นติดต่อทอง

FAQ

1. Q: คุณมีคัดลอกหรือไม่ คุณสามารถส่งฉันคัดลอกเพื่อตรวจสอบสินค้าทั้งหมดของคุณ?

ตอบ: ครับ คุณสามารถติดต่อเราผ่านระบบออนไลน์ หรือส่งอีเมลเพื่อรับรายการสินค้า

2ถาม: ผมหาสินค้าไม่ได้ในตลาดของคุณโลเก้ คุณสามารถทําผลิตภัณฑ์นี้ให้ฉันได้มั้ย

ตอบ: แผนภาพของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงบอกเราว่าคุณต้องการผลิตภัณฑ์อะไร และต้องการจํานวนเท่าไหร่ หากเราไม่มีมัน เรายังสามารถออกแบบและสร้างแบบใหม่เพื่อผลิตมันได้สําหรับความหมายของคุณการผลิตหม้อธรรมดา จะใช้เวลาประมาณ 35-45 วัน

3. Q: คุณสามารถให้ตัวอย่างได้หรือไม่ ตัวอย่างเหล่านี้ฟรี?

A: ใช่, เราให้ 5-10 ชิ้นของตัวอย่างฟรีสําหรับการทดสอบ. แต่คุณจะต้องจ่ายค่าจัดส่ง

4ถาม: แล้วเวลาจัดส่งของคุณล่ะ?

A: สินค้าในสต็อกจัดส่งภายใน 1 วัน; สินค้าที่กําหนดเองจัดส่งภายใน 5-7 วัน

5. Q: วิธีการส่งคําสั่งของฉัน?

ตอบ: สําหรับแพ็คเกจขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการประตูต่อประตู สําหรับแพ็คเกจขนาดใหญ่ เราสามารถส่งโดยอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐานเรารับผิดชอบต่อการเสียหายของสินค้าใด ๆ ที่เกิดจากการจัดส่ง.

6. Q: คุณยอมรับการชําระเงินแบบไหน ผมสามารถชําระเงิน RMB ได้ไหม?

A: เรายอมรับ T / T ((การโอนเงิน), Western Union, และ PayPal. กรุณาให้แน่ใจว่าเราสามารถรับจํานวนเท่าๆ กันกับใบชําระเงิน. และคุณสามารถชําระเงินในยูเอ็นบี. ไม่มีปัญหา.

7. Q: วิธีการเกี่ยวกับการควบคุมคุณภาพของบริษัทของคุณ

ตอบ: ปฏิบัติตาม ISO9001, IQC, OQC, IPQC, QA อย่างเคร่งครัด 10% ของฝ่ายคุณภาพของเรา ผลิตภัณฑ์ของเราทั้งหมดจะถูกทดสอบโดย CCD

8. Q: ผมต้องการรายการราคาของสินค้าทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาของสินค้าทั้งหมด เพราะเรามีสินค้ามากมาย มันเป็นไปไม่ได้ที่จะทํารายการราคาของสินค้าทั้งหมดและราคาก็เปลี่ยนไปเรื่อยๆ เพราะค่าใช้จ่ายของวัสดุและปริมาณและคุณสามารถให้เรารายการของทั้งหมดของรายการที่คุณต้องการ เราจะยืนยันอย่างละเอียดหนึ่งและให้คุณรายการเฉพาะเจาะจงและรายการราคา

9. Q: คุณสามารถทําผลิตภัณฑ์ที่กําหนดเองและการบรรจุที่กําหนดเองได้หรือไม่?

ตอบ: ครับ เราทํามาหลายแบบ

ผลิตภัณฑ์สําหรับลูกค้าของเราในอดีต (ส่วนใหญ่คือสายไฟ) เกี่ยวกับการบรรจุที่กําหนดเอง ไม่มีปัญหาสําหรับเราใส่โลโก้ของคุณหรือข้อมูลอื่น ๆ บนแพ็คเกจแค่ต้องชี้ให้เห็นว่า มันมีค่าใช้จ่ายเพิ่มเติม.

10ถาม: คุณมีใบรับรองอะไรบ้าง?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
