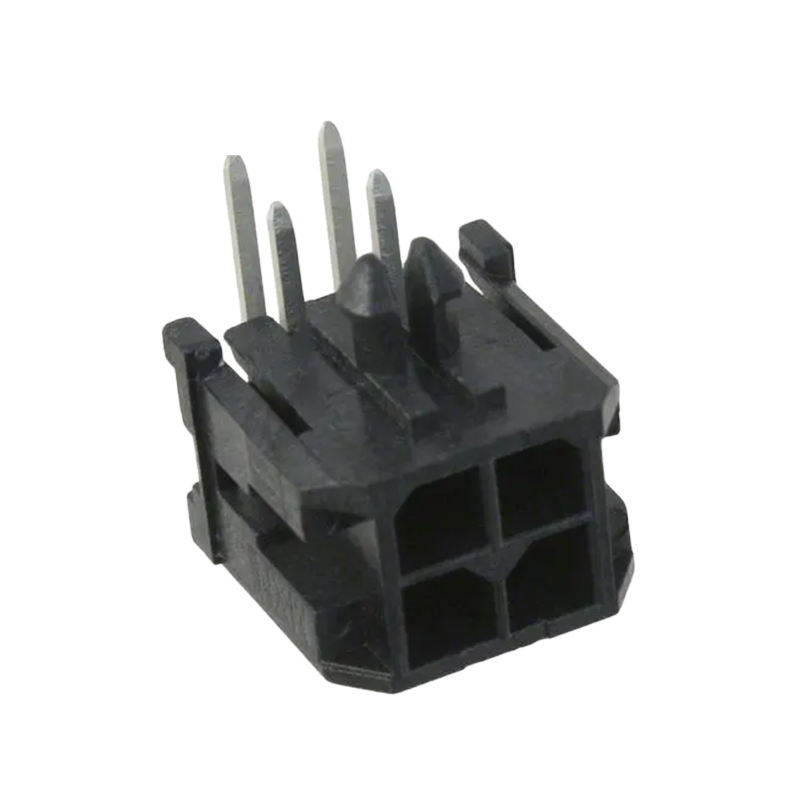

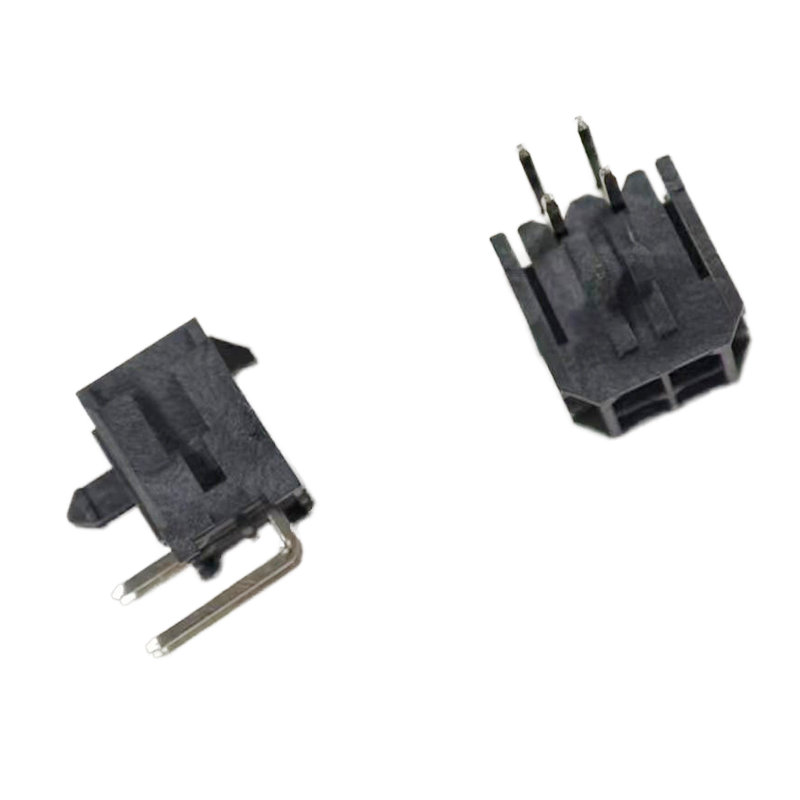

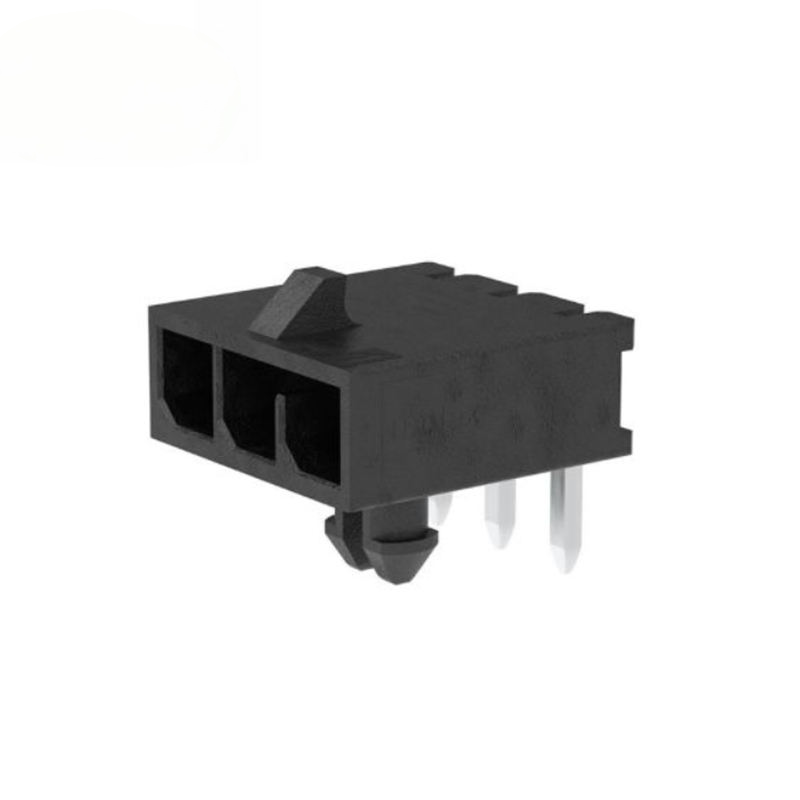

Molex 43045 Micro‑Fit 3.0 มม. หัวต่อตัวผู้แบบมุมฉาก 2X2 / 6P / 8P / 12P แบบแถวคู่ ขั้วต่อ PCB ทรงสี่เหลี่ยม MX3.0
จุดเด่นของผลิตภัณฑ์
- ระยะพิทช์ 3.0 มม., หัวต่อตัวผู้แบบมุมฉากสองแถวแบบทะลุแผ่นวงจร, เข้ากันได้กับซีรีส์ Molex 43045 Micro‑Fit 3.0
- มีให้เลือก: 6 พิน / 8 พิน / 12 พิน, การเชื่อมต่อแบบผสมกำลังไฟและสัญญาณแบบสายต่อแผงวงจร
- โครงสร้าง LCP ทนอุณหภูมิสูง UL94‑V0, เป็นไปตามมาตรฐาน Glow‑wire, มีตัวเลือก Low‑halogen
- ขาตัวผู้ทำจากทองเหลือง, มีตัวเลือกการชุบแบบ Matte‑tin / Selective gold สำหรับสภาพการทำงานที่แตกต่างกัน
- มีลิ้นนำร่องในตัว + สลักล็อค PCB, ป้องกันการเสียบผิดด้าน & ป้องกันการหลุดขณะมีการสั่นสะเทือน
- เหมาะอย่างยิ่งสำหรับการออกแบบ PCB ที่มีพื้นที่จำกัด, ใช้คู่กับหัวต่อตัวเมียซีรีส์ 43025
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ทางกลทั่วไป
| รายการ |
ข้อมูลจำเพาะ |
| ซีรีส์ |
Micro‑Fit 3.0 (เข้ากันได้กับ 43045) |
| ระยะพิทช์ |
3.00 มม. |
| จำนวนแถว |
สองแถว |
| ตำแหน่งที่มีให้เลือก |
6P, 8P, 12P |
| ทิศทาง |
มุมฉาก (R/A) |
| รูปแบบการติดตั้ง |
ทะลุแผ่นวงจร (บัดกรีแบบทะลุแผ่นวงจร) |
| รอบการจับคู่ |
30 รอบโดยทั่วไปMolex |
| แรงจับคู่ / ถอด |
สูงสุด 8N / ต่ำสุด 2.4N ต่อวงจรMolex |
| ความเรียบของระนาบ |
≤ 0.15 มม. สำหรับขาบัดกรี |
| การล็อค |
สลักล็อค PCB ในตัว + ลิ้นนำร่องของโครงสร้าง |
| คู่จับคู่ |
หัวต่อตัวเมียซีรีส์ 43025 |
คุณสมบัติทางวัสดุและไฟฟ้า
| รายการ |
ข้อมูลจำเพาะ |
| วัสดุโครงสร้าง |
LCP เสริมใยแก้ว, UL94‑V‑0, สีดำ, รองรับ Glow‑Wire ≥ 775℃ GWIT |
| วัสดุขั้วต่อ |
ทองเหลืองอัลลอยด์ |
| ตัวเลือกการชุบ A |
Matte tin บน nickel (สำหรับการใช้งานทั่วไป) |
| ตัวเลือกการชุบ B |
Selective gold บริเวณหน้าสัมผัส + tin ที่ปลายบัดกรี (ความน่าเชื่อถือสูง) |
| กระแสที่กำหนด |
สูงสุด 8.5A ต่อหน้าสัมผัส (ขึ้นอยู่กับขนาดสายไฟและการเพิ่มขึ้นของอุณหภูมิ) |
| แรงดันไฟฟ้าที่กำหนด |
600V AC/DC |
| ความต้านทานหน้าสัมผัสสูงสุด |
≤ 10 ม. Ω |
| ความต้านทานฉนวนต่ำสุด |
≥ 1000 MΩ |
| แรงดันไฟฟ้าทนต่อฉนวน |
1500V AC เป็นเวลา 1 นาที, ไม่มีการลัดวงจร |
คู่มือสภาพแวดล้อมและการบัดกรี
| รายการ |
ข้อมูลจำเพาะ |
| อุณหภูมิใช้งาน |
-40 ℃ ~ +105 ℃ |
| การปฏิบัติตามข้อกำหนด |
RoHS, REACH SVHC, ตัวเลือก Low‑Halogen |
| วิธีการบัดกรี |
รองรับการบัดกรีแบบ Wave / IR reflow (ขาแบบทะลุแผ่นวงจร) |
| อุณหภูมิสูงสุดของ Reflow |
สูงสุด 265 ℃ (จำกัดเวลา 10 วินาที) |
| เงื่อนไขการจัดเก็บ |
5–30 ℃, 40–70% RH, หลีกเลี่ยงก๊าซกัดกร่อน |
| บรรจุภัณฑ์ |
มีถาด / เทปและม้วนสำหรับใส่ด้วยเครื่องจักร |
คุณสมบัติผลิตภัณฑ์
- สองแถว ระยะพิทช์ 3.0 มม., การบัดกรีแบบมุมฉากทะลุแผ่นวงจร, การปล่อยสายเคเบิลออกด้านข้างในแนวนอน
- ลิ้นนำร่องในตัว: ป้องกันการเสียบกลับด้าน, ปกป้อง PCB และสายไฟจากความเสียหาย
- สลักล็อคพลาสติกแบบสแน็ปอิน: ล็อคหัวต่อเข้ากับ PCB อย่างแน่นหนา, ทนต่อแรงสั่นสะเทือน
- โครงสร้างพลาสติก LCP ประสิทธิภาพสูง, ทนต่ออุณหภูมิสูงสุดของการบัดกรีแบบ IR reflow
- ตัวเลือกการชุบหลายแบบ: matte tin สำหรับโครงการที่คำนึงถึงต้นทุน; selective gold สำหรับการใช้งานซ้ำบ่อยครั้ง / สภาพแวดล้อมที่มีการกัดกร่อน
- การออกแบบขาต่อแบบหุ้มมิด, ป้องกันการลัดวงจรโดยไม่ตั้งใจจากสิ่งแปลกปลอม

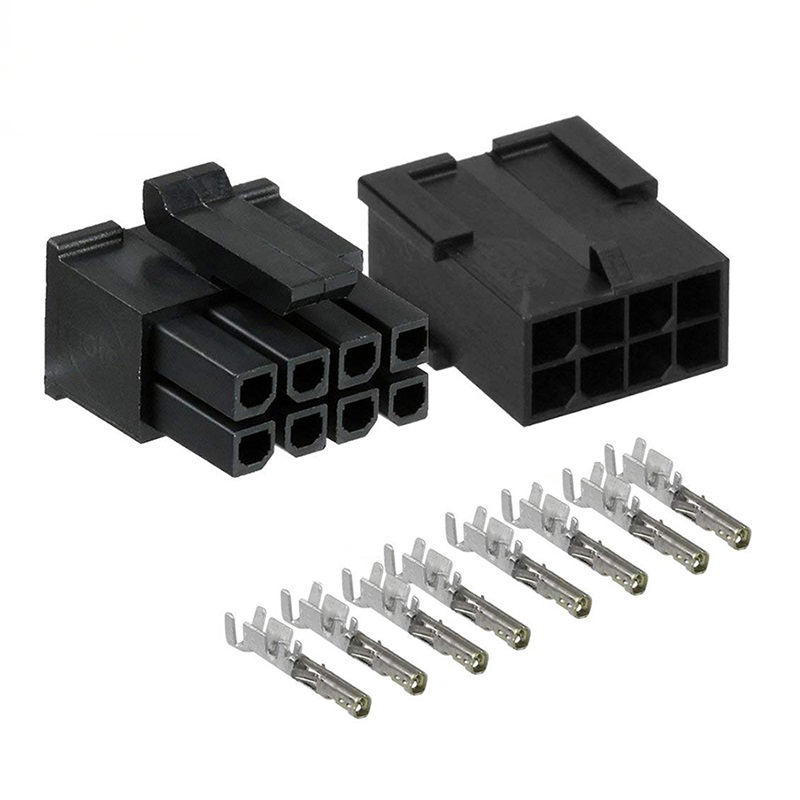

- คู่จับคู่มาตรฐาน: หัวต่อตัวเมียซีรีส์ 43025, ระบบเชื่อมต่อ Micro‑Fit 3.0 ที่สมบูรณ์
ข้อได้เปรียบของผลิตภัณฑ์
- เป็นมิตรกับการจัดวาง: การออกด้านข้างแบบมุมฉากช่วยลดความต้องการความสูงในแนวตั้งบน PCB ได้อย่างมาก, เหมาะสำหรับตู้แคบและอุปกรณ์ที่บาง
- พร้อมสำหรับการผลิตจำนวนมาก: การควบคุมความเรียบของระนาบที่แม่นยำช่วยลดอัตราข้อผิดพลาดในการบัดกรี; บรรจุภัณฑ์แบบถาดและม้วนรองรับสายการประกอบอัตโนมัติ
- ยืดหยุ่นด้านต้นทุน: รุ่นชุบดีบุกสำหรับอุปกรณ์ผู้บริโภคที่คำนึงถึงต้นทุน; รุ่นชุบทองแบบเลือกสำหรับอุปกรณ์อุตสาหกรรม / อายุการใช้งานยาวนานที่มีการสั่นสะเทือนสูง
- การออกแบบป้องกันความล้มเหลว: ลิ้นนำร่อง + ขาต่อแบบหุ้มมิด + สลักล็อค PCB ทำงานร่วมกันเพื่อป้องกันการเสียบผิด, การเชื่อมต่อหลวม และความเสี่ยงจากการลัดวงจร
- ความเข้ากันได้กับระบบนิเวศที่สมบูรณ์: จับคู่โดยตรงกับหัวต่อตัวเมีย Micro‑Fit3.0 43025 มาตรฐาน, ไม่ต้องปรับเปลี่ยนการออกแบบสำหรับโครงการที่ใช้ Molex อยู่แล้ว
- ทนอุณหภูมิสูง: โครงสร้าง LCP ป้องกันพลาสติกละลายระหว่างการบัดกรีแบบ Wave / reflow, ลดอัตราการปฏิเสธในการประกอบ
การใช้งาน
- ระบบอัตโนมัติในอุตสาหกรรม: โมดูล PLC, ไดรฟ์เซอร์โว, คอนโทรลเลอร์อุตสาหกรรม, การเชื่อมต่อกำลังไฟและสัญญาณเซ็นเซอร์
- Datacom และเครือข่าย: เราเตอร์, สวิตช์, การกระจายกำลังไฟภายในเซิร์ฟเวอร์ขนาดเล็ก
- อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: เครื่องใช้ในบ้าน, แหล่งจ่ายไฟ, โมดูลจัดการแบตเตอรี่
- อุปกรณ์ทางการแพทย์: การเชื่อมต่อสายไฟภายในอุปกรณ์ทางการแพทย์ที่ไม่ฝังในร่างกาย
- พลังงานใหม่: แบตเตอรี่แพ็คขนาดเล็ก, บอร์ดควบคุมการชาร์จ
- ฮาร์ดแวร์อัจฉริยะ: เกตเวย์ IoT, บอร์ดควบคุมแบบฝัง, การเดินสายภายในหุ่นยนต์
คู่มือการเลือกซื้อสำหรับลูกค้า
- การเลือกจำนวนพิน: ยืนยันจำนวนวงจร; เลือก 6P / 8P / 12P ตามแผนผังของคุณ เว้นตำแหน่งวงจรสำรองไว้สำหรับการอัปเกรดในอนาคตหากเป็นไปได้
- การเลือกการชุบ:
- Matte tin: สภาพแวดล้อมทั่วไปภายในอาคาร, รอบการจับคู่ต่ำ (< 30 ครั้ง), เน้นต้นทุน
- Selective gold plating: การสั่นสะเทือนสูง, สภาพแวดล้อมที่ชื้น, รอบการจับคู่ซ้ำๆ, อุปกรณ์อุตสาหกรรมอายุการใช้งานยาวนาน
- หมายเหตุการจัดวาง PCB: นี่คือหัวต่อแบบมุมฉากทะลุแผ่นวงจร, เว้นรูสำหรับสลักล็อคใน footprint ของ PCB; ปฏิบัติตามเค้าโครงขาของเอกสารข้อมูลอย่างเคร่งครัดเพื่อหลีกเลี่ยงการลัดวงจรจากการบัดกรี
- การตรวจสอบการจับคู่: ต้องจับคู่กับหัวต่อตัวเมียซีรีส์ Micro‑Fit3.0 43025, ห้ามผสมกับซีรีส์ 3.0 มม. อื่นๆ ที่ไม่ใช่ Micro‑Fit
- การลดพิกัดกระแส: ลดพิกัดกระแสภายใต้อุณหภูมิแวดล้อมสูง; อย่าใช้งานที่พิกัด 8.5A เต็มอย่างต่อเนื่องที่อุณหภูมิสูงกว่า 85 ℃
- คำเตือนในการประกอบ: อย่าใช้แรงด้านข้างมากเกินไปหลังจากการจับคู่; สลักล็อคต้องเสียบเข้ากับรูระบุตำแหน่งของ PCB อย่างสมบูรณ์
