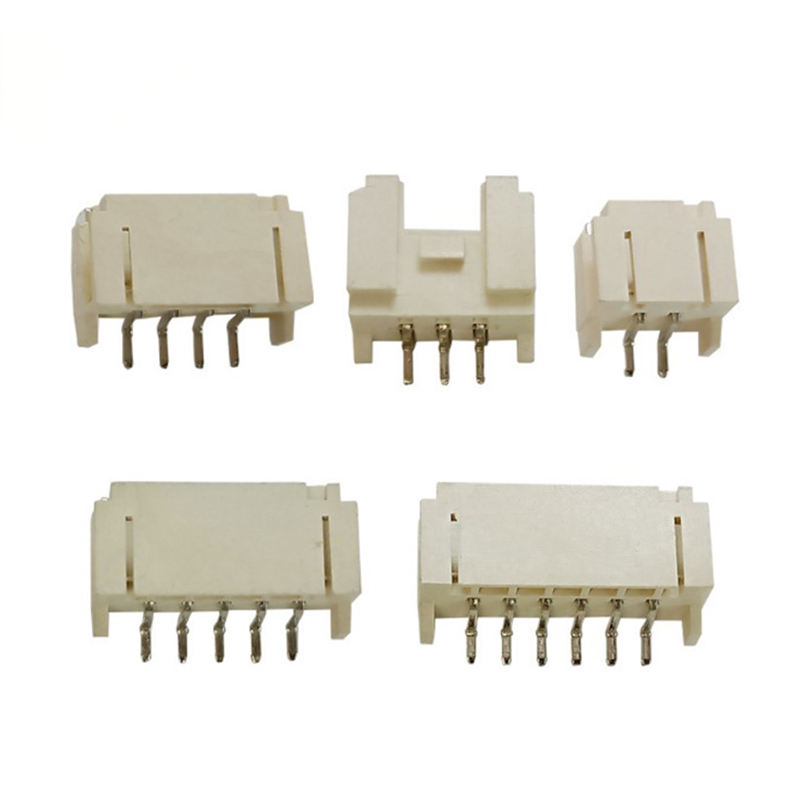

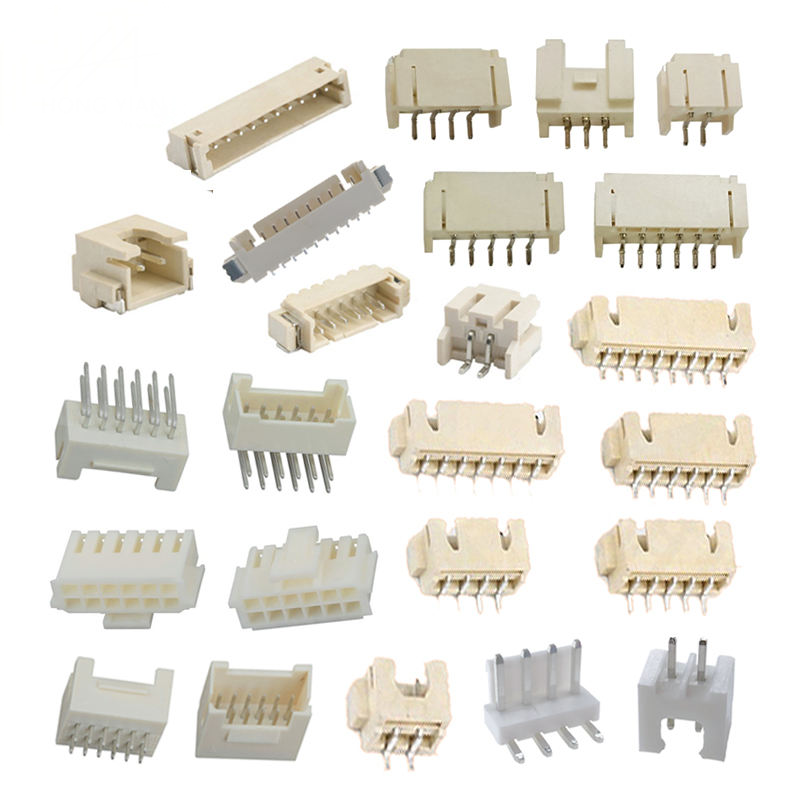

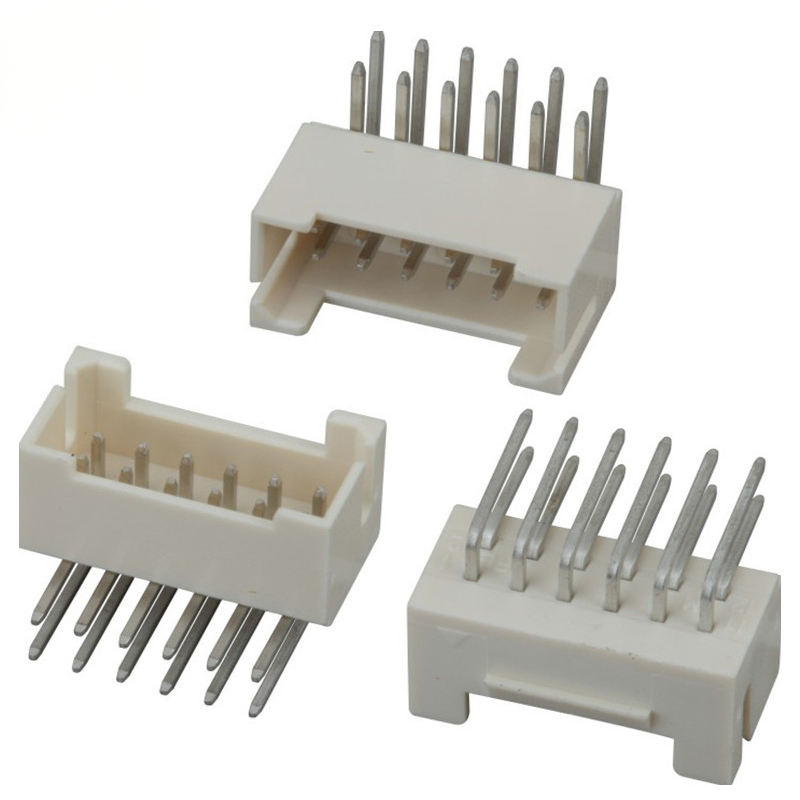

ปลั๊กตัวผู้แบบเข้าสายกับแผงวงจร JST-compatible 1.25 มม. / XH 2.54 มม. / PH 2.0 แบบเข้าสาย ขาตั้งฉากและมุมฉาก | ขั้วต่อ PCB 2510

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 Crimp Vertical & Right-Angle Male Wafer Housing 2510 เครื่องเชื่อม PCB

ประเด็นสําคัญของสินค้า

• ระเบียงหลายพีช:1.25 มิล / PH2.0 มิล / XH2.54 มิล / 2510 2.54 มิล, drop-in ที่สอดคล้องกับมาตรฐาน JST
• ตัวเลือกการติดตั้งแบบคู่:หัวแผ่นเพศชายตั้ง (ตรง) และมุมขวา (R/A 90°), THT ช่องเจาะสําหรับการประกอบ PCB มาตรฐาน
• ระบบแบบครบครันแบบ crimp: หัว PCB + กล่องพลาสติก + ปลาย crimp, จํานวน pin 2-20P แถวเดียว
• RoHS & REACH ที่สอดคล้อง; วัสดุประกอบความละเอียด UL94-V-0; ติดต่อฟอสฟอร์-ทองแดงเคลือบหมึกสําหรับการส่งสัญญาณและพลังงานที่มั่นคง
• ปรับปรุงสําหรับการผลิตจํานวนมาก: ผลงานการบดที่มั่นคง, การผสมผสานแรงการใส่ต่ํา, ค่าแข่งขันกับชิ้นส่วนที่มีแบรนด์เดิม

รายละเอียดเทคนิค

ปริมาตรกลทั่วไป

คุณสมบัติวัสดุและไฟฟ้า

คู่มือด้านสิ่งแวดล้อมและการผสม

ลักษณะสินค้า

1. การตั้งทิศทางสองแบบ: ตรงตั้งสําหรับสายไฟเข้าด้านบน; มุมขวา R/A สําหรับเส้นทางสายไฟเข้าด้านข้าง, เสรีภาพการวางแผน PCB ที่ยืดหยุ่น
2. ตําแหน่ง 2-20 แถวเดียว, ความอดทนความสม่ําเสมอ pin pitch ± 0.05 mm, รับประกันการจับคู่แม่นยําและหลีกเลี่ยงความเสียหายการใส่ผิดพลาด
3. รางติดต่อปลอสฟอรสทองแดงที่มีการเคลือบหมึก; การเคลือบฟลาชทองแบบเลือกสําหรับโครงการที่มีวงจรสูง / สภาพแวดล้อมที่รุนแรง
4. PA66 วัสดุเรือน UL94‐V‐0 ป้องกันการแก่ตัว ทนต่อความร้อนที่ดีสําหรับกระบวนการผสมผสานแบบกลับกระแสและคลื่น
5. การออกแบบสล็อคการขัดขัดทางบวกบนกระเป๋าเรือน, ปรับปรุงผลงานต่อการลากออกภายใต้สภาพสั่นเฉียบ
6. โซลูชั่นครบวงจรสําหรับการตัดเครมป์: ติดต่อเครมป์เทอร์มิเนลและโฮสติ้งที่นํามาพร้อมกัน; งานด้วยเครื่องมือเครมป์แบบมาตรฐานของอุตสาหกรรม
7. ความเหมาะสมทางกลแบบหลุดลงกับรอยเท้าแบบ JST ไม่มีการปรับปรุงรอยเท้า PCB ที่จําเป็นสําหรับโครงการเปลี่ยน
8. QC การเข้าและการออกที่เข้มงวด: การตรวจสอบมิติ, ความต้านทานต่อการสัมผัส, การทดสอบความแข็งแรงแบบ dielectric ต่อชุด

FAQ

1. Q: คุณมีคัดลอกหรือไม่ คุณสามารถส่งฉันคัดลอกเพื่อตรวจสอบสินค้าทั้งหมดของคุณ?
