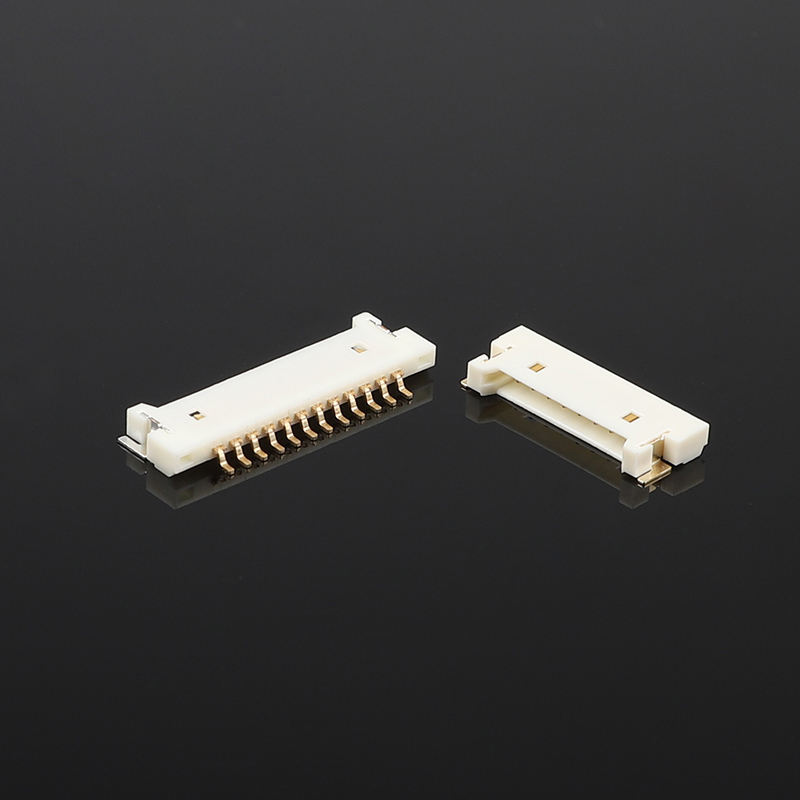

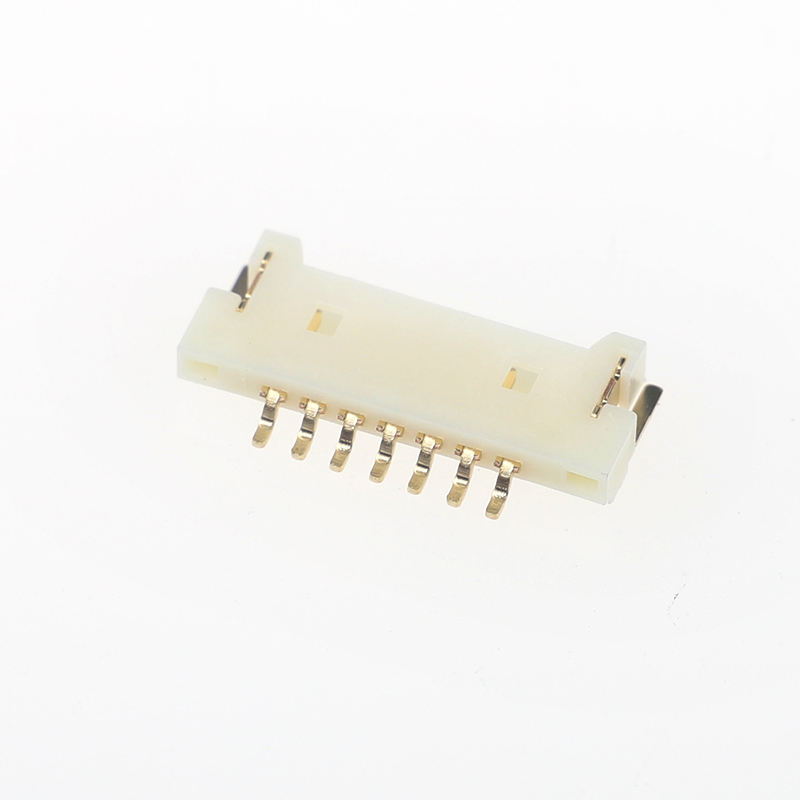

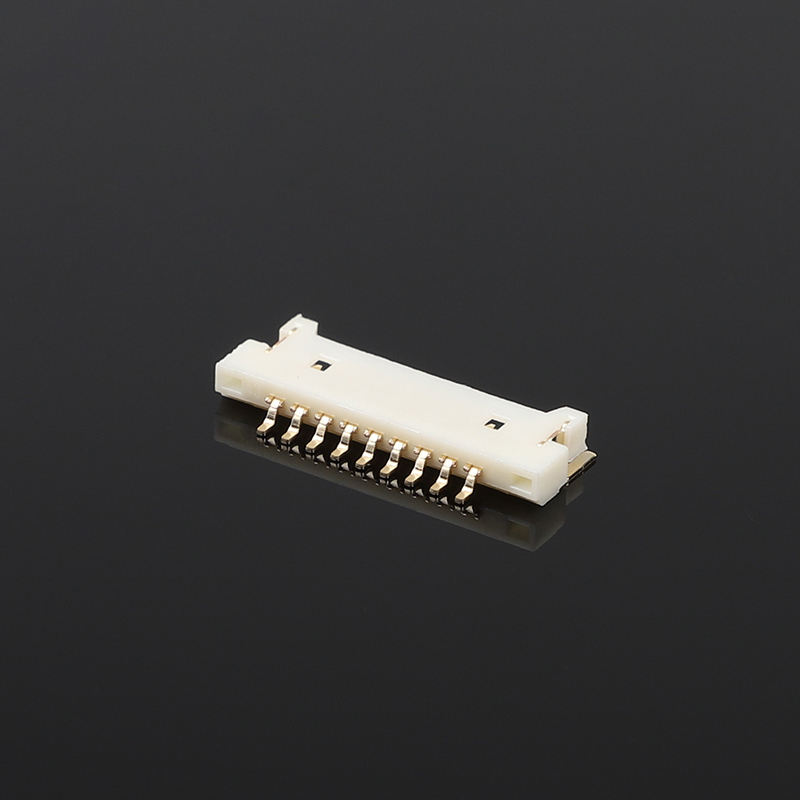

1.25 มม. ขั้วต่อแพทช์แนวนอนบางพิเศษ ชุบทองเต็มรูปแบบ | WT125JW
จุดเด่นของผลิตภัณฑ์
- คอนเนคเตอร์แบบ wafer SMD หญิงแนวนอนโปรไฟล์ต่ำพิเศษ ระยะพิทช์ 1.25 มม. เป็นส่วนทดแทนโดยตรงสำหรับ Molex ซีรีส์ 51146
- หน้าสัมผัสชุบทองเต็มรูปแบบ ป้องกันการเกิดออกซิเดชัน สัญญาณเสถียรภายใต้สภาพการสั่นสะเทือนและสภาพแวดล้อมที่ชื้น

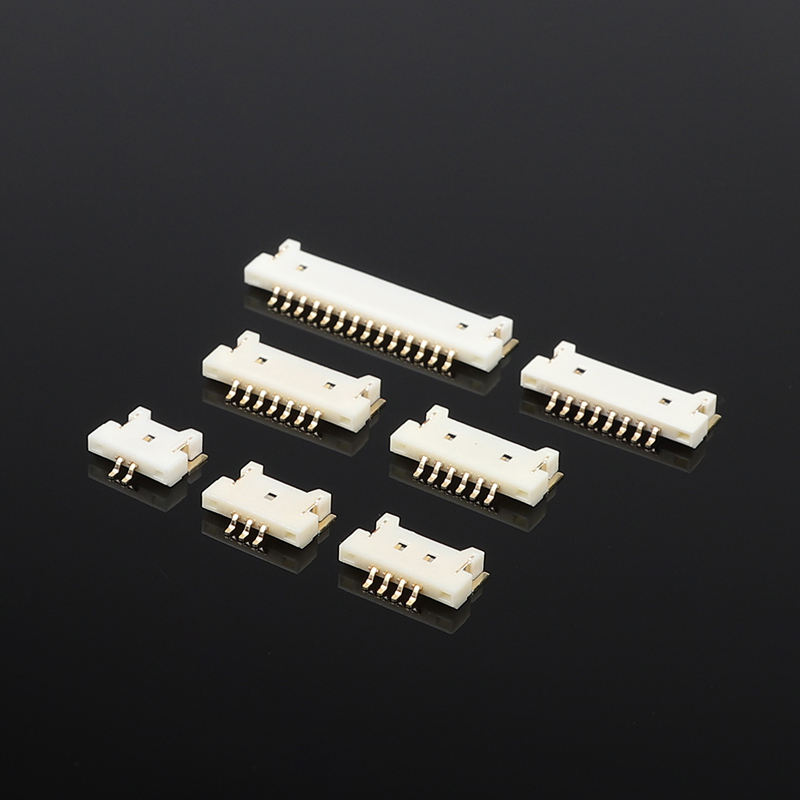

- มีให้เลือก 2-20 ตำแหน่ง บรรจุแบบเทปและม้วนสำหรับการประกอบ SMT ความเร็วสูง
- การออกแบบแบบมีขั้ว + ระบบล็อคด้วยแรงเสียดทาน ป้องกันการเสียบผิด ป้องกันการหลุดโดยไม่ตั้งใจ
- เป็นไปตามข้อกำหนด RoHS / REACH โครงสร้างทนอุณหภูมิสูง UL94V-0 สำหรับการบัดกรีแบบรีโฟลว์แบบไร้สารตะกั่ว
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ทางกลทั่วไป
| รายการ |
ข้อมูลจำเพาะ |
| ระยะพิทช์ |
1.25 มม. |
| ประเภท |
คอนเนคเตอร์แบบ wafer SMD หญิงแนวนอน (Wire-to-Board) |
| จำนวนพิน |
2-20 ตำแหน่ง |
| แถว |
แถวเดียว |
| ทิศทางการเชื่อมต่อ |
แนวนอน / มุมฉากกับ PCB |
| การติดตั้ง |
Surface-Mount SMD, บรรจุแบบเทปและม้วน |
| การระบุขั้ว |
มี, ป้องกันการเสียบผิด |
| การล็อค |
ล็อคด้วยแรงเสียดทานเพื่อการเชื่อมต่อที่ปลอดภัย |
| การอ้างอิงข้าม |
Molex ซีรีส์ 51146 |
คุณสมบัติทางวัสดุและไฟฟ้า
| รายการ |
ข้อมูลจำเพาะ |
| วัสดุหน้าสัมผัส |
ทองเหลืองฟอสเฟอร์ |
| การเคลือบหน้าสัมผัส |
ชุบทองเต็มรูปแบบ บนฐานนิกเกิล |
| วัสดุโครงสร้าง |
เทอร์โมพลาสติกทนอุณหภูมิสูง, UL94V-0 |
| กระแสไฟที่กำหนด |
1A ต่อพิน (AWG 28-32) |
| แรงดันไฟฟ้าที่กำหนด |
125V AC/DC |
| ความต้านทานหน้าสัมผัสสูงสุด |
≤ 20 mΩ |
| ความต้านทานฉนวนต่ำสุด |
≥ 1000 MΩ |
| แรงดันไฟฟ้าที่ทนได้ |
500V AC / 1 นาที |
คู่มือสภาพแวดล้อมและการบัดกรี
| รายการ |
ข้อมูลจำเพาะ |
| อุณหภูมิใช้งาน |
-40°C ~ +105°CAlibaba.co... |
| อุณหภูมิในการจัดเก็บ |
-25°C ~ +60°C |
| โปรไฟล์การบัดกรี |
เป็นไปตามข้อกำหนดการบัดกรีแบบรีโฟลว์ SMT แบบไร้สารตะกั่ว (สูงสุด 260°C) |
| การปฏิบัติตามข้อกำหนด |
RoHS, REACH |
| หมายเหตุ |
ห้ามใช้แรงกดทางกลระหว่างหรือหลังการบัดกรีแบบรีโฟลว์ |
คุณสมบัติผลิตภัณฑ์
- การติดตั้ง SMD แบบมุมฉากแนวนอนบางพิเศษ ใช้พื้นที่บนบอร์ดน้อยสำหรับการออกแบบอุปกรณ์ที่บาง
- ฐานหน้าสัมผัสทองเหลืองฟอสเฟอร์พร้อมการชุบทองเต็มรูปแบบ ความต้านทานหน้าสัมผัสต่ำ ประสิทธิภาพป้องกันการกัดกร่อนและป้องกันการเกิดออกซิเดชันที่ยอดเยี่ยม
- คุณสมบัติการระบุขั้วเพื่อหลีกเลี่ยงการเสียบกลับด้าน ระบบล็อคด้วยแรงเสียดทานในตัวช่วยให้การเชื่อมต่อที่เสถียร ป้องกันการหลุดจากการสั่นสะเทือน
- โครงสร้าง: เทอร์โมพลาสติก UL94V-0 ทนอุณหภูมิสูง เข้ากันได้กับโปรไฟล์การบัดกรีแบบรีโฟลว์แบบไร้สารตะกั่วมาตรฐาน
- กำหนดค่าได้ 2-20 ตำแหน่ง ตรงตามรูปแบบ PCB ของ Molex 51146 อย่างเคร่งครัด เป็นส่วนทดแทนโดยตรงโดยไม่ต้องปรับเปลี่ยน PCB
- ตัวขนส่งแบบเทปและม้วนสำหรับการหยิบและวางอัตโนมัติ มีตัวเลือกจำนวนพินและการเคลือบที่ปรับแต่งได้สำหรับโครงการ OEM
ข้อได้เปรียบของผลิตภัณฑ์
- ส่วนทดแทนโดยตรง: รูปแบบ 1:1 เข้ากันได้กับ Molex 51146 ไม่ต้องออกแบบ PCB ใหม่ ลดวงจรโครงการและความเสี่ยงในการย้าย BOM
- หน้าสัมผัสชุบทองเต็มรูปแบบ: เมื่อเทียบกับรุ่นเคลือบดีบุกมาตรฐาน ประสิทธิภาพดีกว่าสำหรับแอปพลิเคชันที่มีความชื้นสูง มีแนวโน้มที่จะเกิดการสั่นสะเทือน อายุการใช้งานยาวนาน ลดความเสี่ยงการเชื่อมต่อขาดตอน
- เป็นมิตรต่อการผลิต: รูปแบบแพด SMD ที่ปรับให้เหมาะสม ตัวขนส่งแบบเทปและม้วนที่เสถียร อัตราการหยิบและวางสูงสำหรับการผลิตจำนวนมาก
- การปรับแต่งที่ยืดหยุ่น: รองรับจำนวนพินที่กำหนดเอง ความหนาของการเคลือบ บรรจุภัณฑ์พิเศษสำหรับโครงการ OEM/ODM
- ทางเลือกที่คุ้มค่า: ห่วงโซ่อุปทานภายในประเทศที่เสถียร ระยะเวลารอคอยสั้นกว่าชิ้นส่วนดั้งเดิมนำเข้า ต้นทุนรวมที่แข่งขันได้สำหรับคำสั่งซื้อปริมาณปานกลางถึงสูง
การใช้งาน
- อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: เครื่องใช้ในบ้านขนาดเล็ก อุปกรณ์สวมใส่ แผงอัจฉริยะ อุปกรณ์พกพา
- โมดูลจอแสดงผลและระบบสัมผัส: การเชื่อมต่อสัญญาณภายในจอแสดงผล LCD / OLED โมดูลหน้าจอสัมผัส
- การควบคุมอุตสาหกรรม: เซ็นเซอร์ขนาดกะทัดรัด ตัวควบคุมขนาดเล็ก อุปกรณ์รักษาความปลอดภัยและสัญญาณเตือน
- อุปกรณ์ทางการแพทย์: เครื่องมือแพทย์แบบพกพา (เฉพาะการเชื่อมต่อระดับสัญญาณ)
- IoT และฮาร์ดแวร์อัจฉริยะ: โหนดเซ็นเซอร์อัจฉริยะ โมดูลการสื่อสารขนาดเล็ก
คู่มือการเลือกของลูกค้า
- การเลือกจำนวนพิน: ยืนยันช่องสัญญาณ/กำลังไฟจริง เลือก 2-20P ตามลำดับ หลีกเลี่ยงการเลือกจำนวนพินที่เกินสเปกเพื่อประหยัดพื้นที่ PCB
- การเลือกการเคลือบ: เลือกรุ่นชุบทองเต็มรูปแบบสำหรับความต้องการความชื้นสูง การสั่นสะเทือน อายุการใช้งานยาวนาน มีทางเลือกเคลือบดีบุกสำหรับโครงการทั่วไปที่คำนึงถึงต้นทุน
- การออกแบบ PCB: ปฏิบัติตามรูปแบบแพดที่แนะนำของ WT125JW (เหมือนกับรูปแบบของ Molex 51146) ห้ามปรับขนาดแพดตามอำเภอใจ
- การเตือนการเชื่อมต่อ: ใช้เคสสำหรับเชื่อมต่อและขั้วต่อแบบจีบที่เข้ากันได้กับซีรีส์ 51146 ใช้ขนาดสายไฟ AWG 28-32
- การประกอบ: ต้องใช้เทปและม้วนสำหรับการประกอบ SMT อัตโนมัติ อนุญาตให้ประกอบด้วยมือสำหรับต้นแบบปริมาณน้อยเท่านั้น
- การบัดกรี: ปฏิบัติตามเส้นโค้งอุณหภูมิการบัดกรีแบบรีโฟลว์แบบไร้สารตะกั่วอย่างเคร่งครัด หลีกเลี่ยงการบัดกรีแบบรีโฟลว์ซ้ำที่อุณหภูมิสูง
คำถามที่พบบ่อย
1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?
ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก
2. ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่?ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใดและต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ เพื่อเป็นข้อมูลอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน
3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?
ตอบ: ใช่ เรามีตัวอย่างคอนเนคเตอร์ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องชำระค่าจัดส่ง
4. ถาม: แล้วเวลาในการจัดส่งของคุณล่ะ?
ตอบ: สินค้าในสต็อกจัดส่งภายใน 1 วัน สินค้าสั่งทำพิเศษจัดส่งภายใน 5-7 วัน
5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?
ตอบ: สำหรับพัสดุขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง
6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?
ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวนได้ ไม่มีปัญหา
7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?
ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC, QA คิดเป็น 10% ของแผนกคุณภาพของเรา ผลิตภัณฑ์ทั้งหมดของเราจะได้รับการทดสอบโดย CCD
8. ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?
ตอบ: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะทำราคาทั้งหมดในรายการ และราคาจะเปลี่ยนแปลงเสมอเนื่องจากต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างละเอียดทีละรายการและให้รายการข้อมูลจำเพาะและราคาแก่คุณ
9. ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่ปรับแต่งเองและบรรจุภัณฑ์ที่ปรับแต่งเองได้หรือไม่?
ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่ปรับแต่งเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ) สำหรับบรรจุภัณฑ์ที่ปรับแต่งเอง ไม่มีปัญหาในการใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณบนบรรจุภัณฑ์ เพียงแค่ชี้แจงว่ามีค่าใช้จ่ายเพิ่มเติม
10. ถาม: คุณมีใบรับรองอะไรบ้าง?
ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
