Name: MX3.0 Connector Small 5557 ∙ 43045 ซีรีส์ Double-Row Straight Pin Header (3.0 มม.
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: เทอร์มินัลที่อยู่อาศัยเวเฟอร์
Price: 4.01 USD
Availability: InStock

บ้าน > สินค้า > ขั้วต่อกล่องเวเฟอร์ >

MX3.0 Connector Small 5557 ∙ 43045 ซีรีส์ Double-Row Straight Pin Header (3.0 มม.

เครื่องเชื่อม MX3.0 หัวสปินสองแถว

5557 43045 ซีรี่ย์หัวสปินตรง

3เครื่องเชื่อมกล่องโวฟเวอร์ขนาด 0.0 มม.

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

MX3.0 Connector Small 5557 ∙ 43045 ซีรีส์ Double-Row Straight Pin Header (3.0 มม.

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

เครื่องเชื่อม MX3.0 หัวสปินสองแถว

5557 43045 ซีรี่ย์หัวสปินตรง

3เครื่องเชื่อมกล่องโวฟเวอร์ขนาด 0.0 มม.

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

หัวต่อตัวผู้/เมีย Molex 43045 Micro-Fit 3.0 มม. แบบมุมฉากสำหรับ PCB ขั้วต่อ MX3.0

หา ราคา ที่ ดี ที่สุด

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

หา ราคา ที่ ดี ที่สุด

ปลั๊กตัวผู้แบบเข้าสายกับแผงวงจร JST-compatible 1.25 มม. / XH 2.54 มม. / PH 2.0 แบบเข้าสาย ขาตั้งฉากและมุมฉาก | ขั้วต่อ PCB 2510

หา ราคา ที่ ดี ที่สุด

MX 1.5 มิลลิเมตร Pitch Vertical SMT Header

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

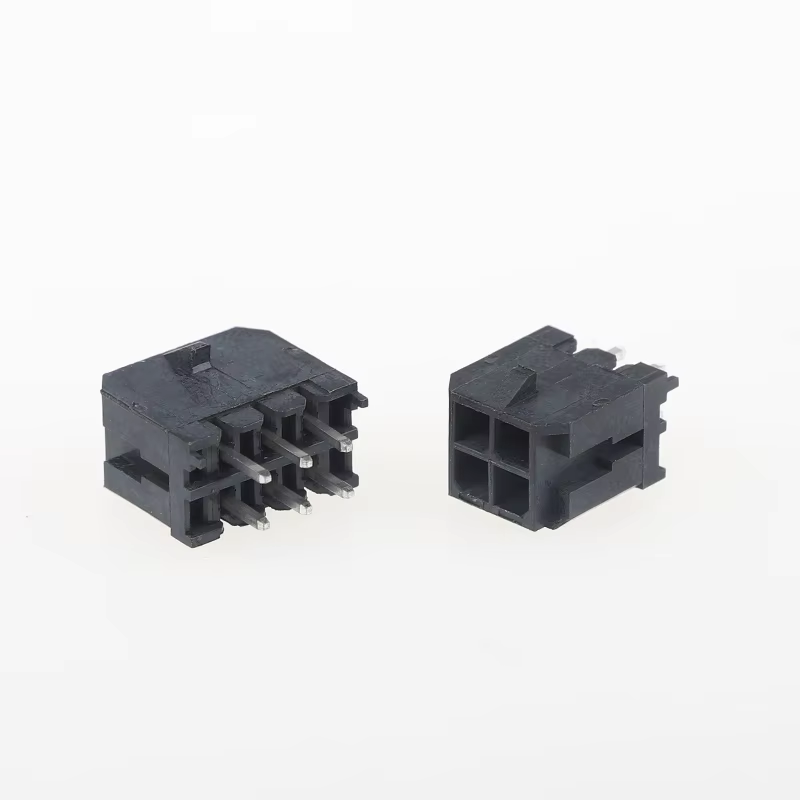

MX3.0 Connector ขนาดเล็ก 5557 | ซีรีส์ 43045 แบบแถวคู่ หัวเสียบแบบตรง (ระยะพิทช์ 3.0 มม.)

จุดเด่นของผลิตภัณฑ์

✅ หัวเสียบแบบ Wire-to-board แบบแถวคู่ ขนาดกะทัดรัด 3.0 มม. เข้ากันได้กับซีรีส์ Molex 43045 (Small 5557 / MX3.0)
✅ รองรับทั้งการส่งกำลังและสัญญาณ สูงสุด 8.5 A ต่อวงจรสำหรับการออกแบบที่ใช้พลังงานหนาแน่นขนาดกะทัดรัด
✅ ตัวล็อคแบบ Positive และ Key การจัดตำแหน่ง ป้องกันการเสียบผิดและการถอดออกโดยไม่ตั้งใจภายใต้แรงสั่นสะเทือน
✅ โครงสร้างทนความร้อนสูง UL94V-0 เข้ากันได้กับกระบวนการบัดกรีแบบ Wave และ Reflow
✅ ช่วงวงจรที่หลากหลาย 2-24 ตำแหน่ง การจัดหาที่มั่นคง เป็นทางเลือกที่คุ้มค่าสำหรับการเปลี่ยนซีรีส์ Molex 43045

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางกลทั่วไป

รายการ	ข้อมูลจำเพาะ
ประเภทผลิตภัณฑ์	หัวเสียบแบบ Pin แบบแถวคู่ แบบตรง แบบ Through-hole
ระยะพิทช์	3.0 มม.
จำนวนวงจร	2-24 ตำแหน่ง
รูปแบบการติดตั้ง	Vertical Through-hole
คู่ต่อประกบ	ปลอกเสียบแบบ 43025-series
ความหนา PCB	แนะนำ 1.6 มม.
รูปแบบโครงสร้าง	มีชีลด์พร้อม Key การจัดตำแหน่งและ Boss ล็อค
รอบการเสียบประกบ	ขั้นต่ำ 300 รอบ

คุณสมบัติทางวัสดุและไฟฟ้า

รายการ	ข้อมูลจำเพาะ
วัสดุโครงสร้าง	เทอร์โมพลาสติกทนความร้อนสูง UL94V-0
วัสดุหน้าสัมผัส	ทองเหลือง
การเคลือบหน้าสัมผัส	ดีบุกด้านบนนิกเกิลเป็นฐาน
กระแสไฟที่กำหนด	สูงสุด 8.5 A ต่อหน้าสัมผัส (ลดลงตามอุณหภูมิที่เพิ่มขึ้น)
แรงดันไฟฟ้าที่กำหนด	600 V AC/DC
ความต้านทานหน้าสัมผัสสูงสุด	≤ 20 mΩ
ความต้านทานฉนวนขั้นต่ำ	≥ 1000 MΩ
แรงดันไฟฟ้าที่ทนได้	1500 V AC / 1 นาที
ขนาดสายไฟที่ใช้ได้	AWG 18-30 (เฉพาะสายไฟแบบตีเกลียว)

คู่มือสภาพแวดล้อมและการบัดกรี

รายการ	ข้อมูลจำเพาะ
อุณหภูมิใช้งาน	-40 °C ~ +105 °C
อุณหภูมิจัดเก็บ	-20 °C ~ +85 °C
กระบวนการบัดกรี	เข้ากันได้กับ Wave solder / IR Reflow
อุณหภูมิสูงสุดในการบัดกรี	สูงสุด 265 °C (เวลาสัมผัส ≤ 10 วินาที)
การทดสอบความชื้น	90-95 % RH @ 40 °C, ผ่านการรับรอง 96 ชม.
การปฏิบัติตามข้อกำหนด	เป็นไปตามข้อกำหนด RoHS-2

MX3.0 Connector Small 5557 ∙ 43045 ซีรีส์ Double-Row Straight Pin Header (3.0 มม.

คุณสมบัติผลิตภัณฑ์

แบบแถวคู่ ระยะพิทช์ 3.0 มม. โครงสร้างแบบตรง Through-hole มีชีลด์ป้องกันหน้าสัมผัส
มี Key การจัดตำแหน่งในตัวและกลไกการล็อคแบบ Positive: ป้องกันการเสียบผิด ป้องกันการหลุดออกภายใต้แรงกระแทกและการสั่นสะเทือน
โครงสร้าง LCP / PA66 UL94V-0 ทนความร้อนสูง ทนต่อความร้อนจากการบัดกรีสูงสุด 265 °C
หน้าสัมผัสทองเหลืองพร้อมการเคลือบดีบุกด้าน ให้ความต้านทานหน้าสัมผัสต่ำ ประสิทธิภาพกำลัง-สัญญาณที่เสถียร
ควบคุมความเรียบของระนาบอย่างเข้มงวด เพื่อประสิทธิภาพการบัดกรี Through-hole ที่สม่ำเสมอ
ตัวเลือกวงจรครบวงจร: 2-24 ตำแหน่ง รองรับวงจรผสมกำลังและสัญญาณหลายแรงดัน
ประกบกับปลอกเสียบแบบ 43025-series และขั้วต่อแบบ Crimp ที่เข้ากันได้ ประกอบสายรัดแบบโมดูลาร์เต็มรูปแบบ

ข้อได้เปรียบของผลิตภัณฑ์

ความหนาแน่นประหยัดพื้นที่: เลย์เอาต์แบบแถวคู่ 3.0 มม. ให้จำนวนช่องสัญญาณที่สูงขึ้นในพื้นที่ PCB ที่จำกัด เมื่อเทียบกับคอนเนคเตอร์ระยะพิทช์ 4.2 มม.
การออกแบบเชิงกลป้องกันความล้มเหลว: Key การจัดตำแหน่งช่วยขจัดความเสี่ยงในการเสียบผิดด้าน การล็อคแบบ Positive รักษาการเชื่อมต่อภายใต้แรงสั่นสะเทือน ลดอัตราความล้มเหลวในสนาม
ความสมดุลระหว่างกำลังและสัญญาณที่หลากหลาย: รองรับทั้งวงจรสัญญาณและวงจรไฟฟ้ากำลังปานกลาง ลดความหลากหลายของชิ้นส่วน BOM สำหรับโครงการของคุณ
เป็นมิตรต่อการผลิต: ความเรียบของ Pin ที่เข้มงวดรับประกันผลผลิตการบัดกรี Through-hole ที่สม่ำเสมอ ลดข้อบกพร่องของ Pin ที่เปิดออกในระหว่างการผลิตจำนวนมาก
ความยืดหยุ่นของห่วงโซ่อุปทาน: ทางเลือกเชิงกลที่คุ้มค่าสำหรับซีรีส์ Molex 43045 ช่วยลดความเสี่ยงของการขาดแคลนส่วนประกอบ OEM มี MOQ ที่ยืดหยุ่นสำหรับการสร้างต้นแบบและการสั่งซื้อจำนวนมาก
ระบบนิเวศแบบโมดูลาร์เต็มรูปแบบ: มีปลอกเสียบและขั้วต่อแบบ Crimp ที่เข้ากันได้ รองรับการประกอบสายรัดภายในองค์กร

MX3.0 Connector Small 5557 ∙ 43045 ซีรีส์ Double-Row Straight Pin Header (3.0 มม.

การใช้งาน

ระบบอัตโนมัติในอุตสาหกรรม: PLC, Servo drives, โมดูลเซ็นเซอร์, หน่วยควบคุมโรงงาน
แหล่งจ่ายไฟและ UPS: การเชื่อมต่อภายในระหว่างแหล่งจ่ายไฟแบบสวิตชิ่ง
โทรคมนาคมและเครือข่าย: เราเตอร์, สวิตช์, การเชื่อมต่อไฟเสริมสถานีฐาน
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: อุปกรณ์ทางการแพทย์, ไดรเวอร์ไฟ LED, เครื่องใช้ในครัวเรือน
อุปกรณ์พลังงานใหม่: สัญญาณเสริมการจัดการแบตเตอรี่และการกระจายกำลังไฟต่ำ
การทดสอบและการวัด: อุปกรณ์ทดสอบ, การเดินสายภายในเครื่องมือในห้องปฏิบัติการ

MX3.0 Connector Small 5557 ∙ 43045 ซีรีส์ Double-Row Straight Pin Header (3.0 มม.

คู่มือการเลือกของลูกค้า

ยืนยันจำนวนวงจรที่แน่นอน (2-24P) อย่ากำหนดจำนวนช่องสัญญาณมากเกินไปหรือน้อยเกินไป
กำหนดกระแสไฟฟ้าทำงานจริงต่อ Pin: ใช้การลดกระแส 30%-40% สำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง (> 85 °C)
ตรวจสอบความหนา PCB: หัวเสียบนี้สำหรับ PCB มาตรฐาน 1.6 มม. ต้องใช้ความยาว Pin แบบกำหนดเองสำหรับความหนาบอร์ดที่ไม่เป็นมาตรฐาน
ยืนยันปลอกเสียบที่ประกบ: ต้องจับคู่กับปลอกเสียบที่เข้ากันได้กับซีรีส์ 43025 และขั้วต่อแบบ Crimp ที่เข้ากันได้
การเลือกขนาดสายไฟ: AWG 18-22 สำหรับวงจรไฟฟ้ากำลังสูง; AWG 24-30 สำหรับวงจรสัญญาณล้วน เฉพาะสายไฟแบบตีเกลียวเท่านั้น ไม่แนะนำให้ใช้สายไฟแบบแข็ง
สภาพแวดล้อม: หากอุปกรณ์ทำงานภายใต้แรงสั่นสะเทือนสูงหรือความชื้นสูง ให้ตรวจสอบการยึดทางกลและการลดพิกัดอุณหภูมิก่อนการผลิตจำนวนมาก
สำหรับโครงการทดแทน Molex: ดำเนินการตรวจสอบการประกบ, การทดสอบการบัดกรี และการตรวจสอบสภาพแวดล้อมก่อนการเปลี่ยนโครงการอย่างเป็นทางการ

คำถามที่พบบ่อย

1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?

ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก

2. ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่?ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใด และต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ สำหรับการอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน

3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ใช่ เราจัดหาตัวอย่างคอนเนคเตอร์ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องชำระค่าจัดส่ง

4. ถาม: แล้วเวลาในการจัดส่งของคุณล่ะ?

ตอบ: สินค้าในสต็อกจัดส่งภายใน 1 วัน สินค้าสั่งทำพิเศษจัดส่งภายใน 5-7 วัน

5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง

6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?

ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวนได้ ไม่มีปัญหา

7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?

ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC, QA คิดเป็น 10% ของแผนกคุณภาพของเรา ผลิตภัณฑ์ทั้งหมดของเราจะได้รับการทดสอบโดย CCD

8. ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะทำราคาทั้งหมดในรายการ และราคามักจะเปลี่ยนแปลงเนื่องจากต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างละเอียดทีละรายการและให้ข้อมูลจำเพาะและรายการราคาแก่คุณ

9. ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?

ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นสายรัด) สำหรับบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหาในการใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณบนบรรจุภัณฑ์ เพียงแค่ต้องชี้แจงว่ามีค่าใช้จ่ายเพิ่มเติม

10. ถาม: คุณมีใบรับรองอะไรบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 ฯลฯ
