สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
XTKCONN
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
เทอร์มินัลที่อยู่อาศัยเวเฟอร์

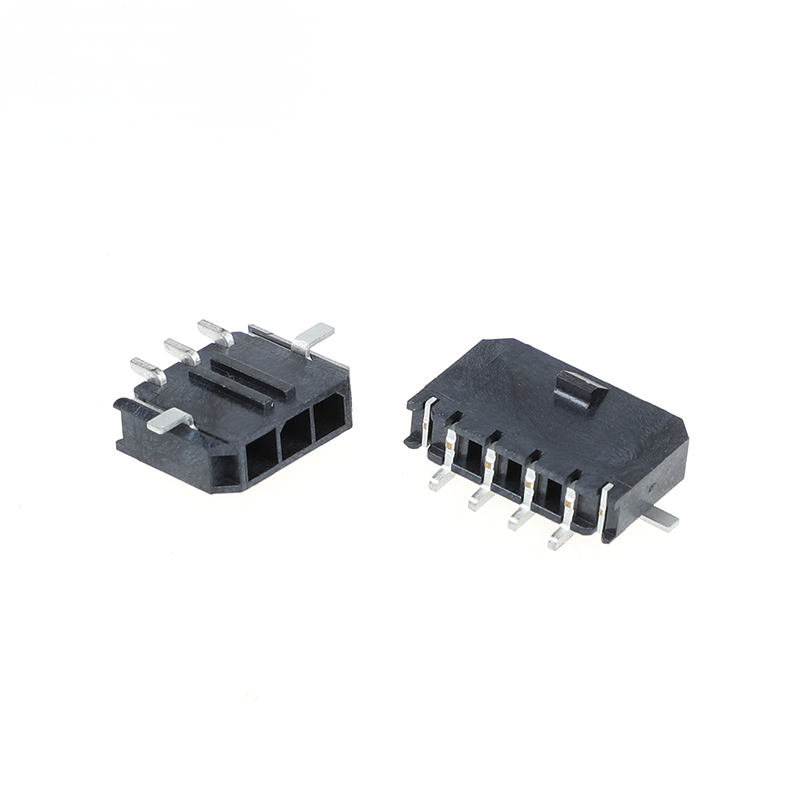

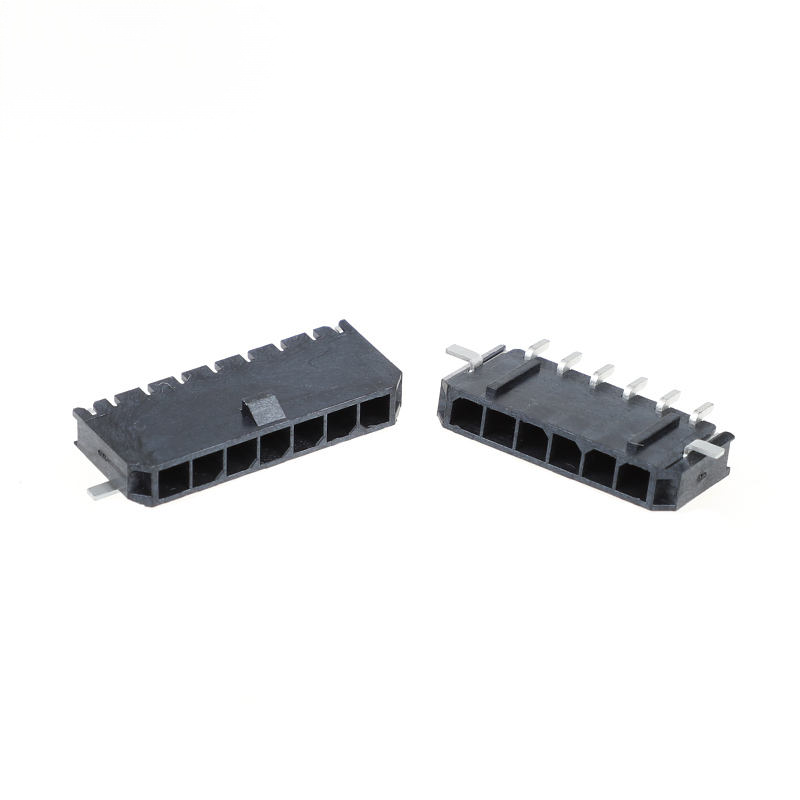

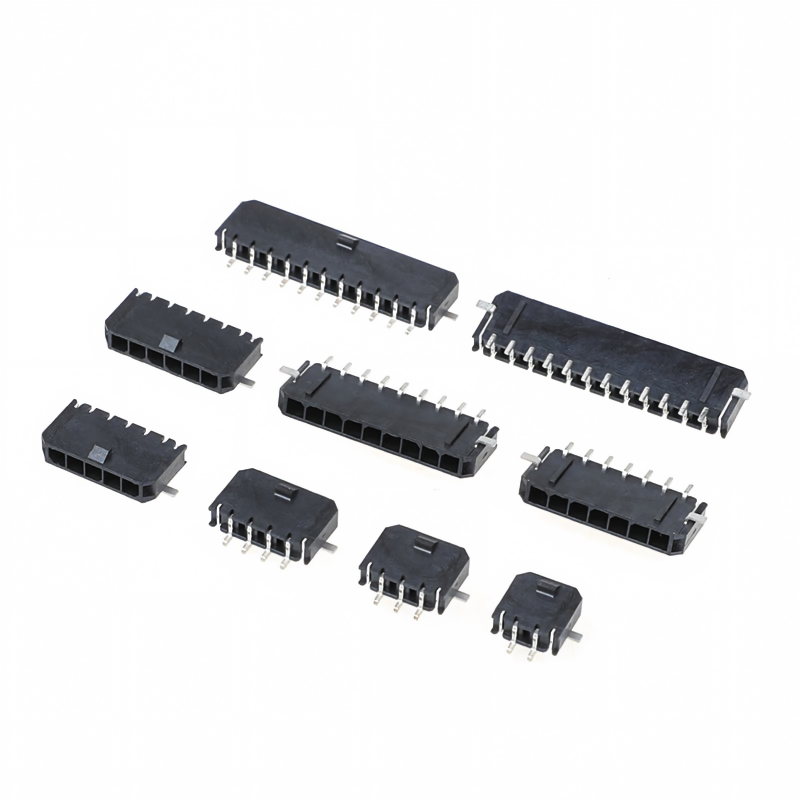

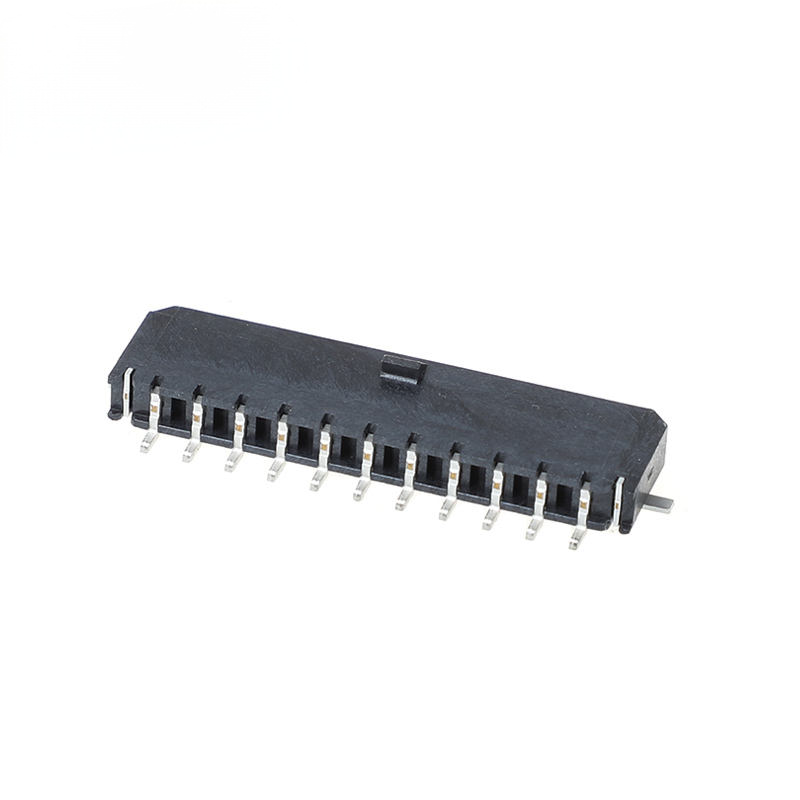

MX 3.0 มม. Pitch คอนเนคเตอร์ยานยนต์แถวเดียวแนวนอน 5557 2P-12P (แทนที่ MOLEX 43650)
ไฮไลท์ผลิตภัณฑ์
ข้อมูลจำเพาะทางเทคนิค
พารามิเตอร์ทางกลทั่วไป
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ระยะพิทช์ | 3.00 มม. |
| ช่วงตำแหน่ง | 2-12P, แถวเดียว |
| ทิศทาง | แนวนอน / มุมฉาก |
| รอบการจับคู่ | ≥30 รอบ |
| ความหนา PCB ที่แนะนำ | 1.6 มม. |
| ประเภทการติดตั้ง | Through-hole / SMD tape-and-reel |
| สีตัวเรือน | ดำ |
| การล็อค | ปลอกหุ้มป้องกันการเสียบผิดแบบโพลาไรซ์, หมุดยึด PCB |
วัสดุและคุณสมบัติทางไฟฟ้า
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุตัวเรือน | เทอร์โมพลาสติกอุณหภูมิสูง, UL94V-0 |
| วัสดุหน้าสัมผัส | ทองเหลือง |
| การชุบหน้าสัมผัส | เคลือบดีบุกด้าน / ชุบทองแบบเลือกได้ (เป็นทางเลือก) |
| พิกัดกระแส | สูงสุด 8.5 A ต่อพิน (ขึ้นอยู่กับขนาดสายไฟและการลดทอนตามอุณหภูมิ) |
| พิกัดแรงดันไฟฟ้า | 600 V AC/DC |
| ความต้านทานหน้าสัมผัส | ≤ 15 mΩ |
| ความต้านทานฉนวน | ≥ 1000 MΩ |
| แรงดันไฟฟ้าที่ทนได้ | 1500 V AC, 1 นาที |
| ขนาดสายไฟที่ใช้ได้ AWG | 20-30 AWG |
คู่มือสภาพแวดล้อมและการบัดกรี
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| อุณหภูมิใช้งาน | -40 ℃ ~ +125 ℃ |
| อุณหภูมิจัดเก็บ | -45 ℃ ~ +130 ℃ |
| ความต้านทานการสั่นสะเทือน | เป็นไปตามข้อกำหนดการสั่นสะเทือนของสายไฟยานยนต์ทั่วไป |
| โปรไฟล์การบัดกรี SMT Reflow | อุณหภูมิสูงสุด ≤ 260 ℃, ระยะเวลาสัมผัสทั้งหมด ≤ 10 วินาที |
| การบัดกรี Through-hole | Wave-solder สูงสุด 260 ℃, เวลาสัมผัส 5 วินาที |
| การปฏิบัติตามข้อกำหนด | RoHS 2.0, REACH SVHC; Low-halogen เป็นทางเลือก |
คุณสมบัติผลิตภัณฑ์
1. เข้ากันได้กับการจับคู่ 100% กับขั้วต่อและตัวเรือน Micro-Fit 3.0 ซีรีส์ MOLEX 43650
2. โครงสร้างแถวเดียวแนวนอนมุมฉาก ประหยัดพื้นที่ PCB แนวตั้ง
3. ตัวเรือนเทอร์โมพลาสติกทนอุณหภูมิสูง ผ่านการทดสอบ Glow-wire สำหรับข้อกำหนดเกรดยานยนต์
4. ตัวเรือนแบบโพลาไรซ์ป้องกันการเสียบผิดพลาด มีหมุดกำหนดตำแหน่ง PCB ในตัวเพื่อการประกอบที่แม่นยำ
5. หน้าสัมผัสทองเหลืองพร้อมตัวเลือกการชุบดีบุก/ทอง ความต้านทานหน้าสัมผัสต่ำ การยึดหน้าสัมผัสป้องกันการสั่นสะเทือน
6. รองรับการติดตั้งแบบ Through-hole / SMT มีบรรจุภัณฑ์แบบ tape-and-reel สำหรับการใส่แบบอัตโนมัติ
7. เป็นไปตามข้อกำหนด RoHS, REACH SVHC; มีตัวเลือกวัสดุ Low-halogen ตามคำขอ
1. ทางเลือกแทนที่ MOLEX 43650 ได้โดยตรง ช่วยลดต้นทุนการออกแบบใหม่สำหรับการจัดหาแหล่งที่สอง
2. การควบคุมความคลาดเคลื่อนของมิติที่เข้มงวด แรงกดปกติที่เสถียร หลีกเลี่ยงความเสี่ยงจากการหลุดจากการสั่นสะเทือนเล็กน้อย
3. การตรวจสอบย้อนกลับของชุดวัตถุดิบที่ผ่านการรับรองจากยานยนต์ เหมาะสำหรับโครงการที่มีความน่าเชื่อถือสูง
4. ตัวเลือกที่ยืดหยุ่น: การชุบดีบุก/ทอง, Through-hole / SMT, การบรรจุแบบ tape-reel / ถาด
5. ระยะเวลารอคอยสั้นสำหรับตำแหน่งมาตรฐาน รองรับการสั่งซื้อต้นแบบขนาดเล็กและการผลิตจำนวนมาก
6. มีขั้วต่อและตัวเรือนแบบ Crimp ที่รองรับครบชุดเป็นโซลูชันสายรัดแบบครบวงจร
1. ยืนยันจำนวนตำแหน่ง: 2-12P, ตรงกับหมายเลขตำแหน่ง MOLEX 43650 เดิม
2. เลือกสไตล์การติดตั้ง: Through-hole สำหรับการยึดทางกลที่แข็งแรง; SMT tape-reel สำหรับการประกอบ SMT ความเร็วสูง
3. เลือกการชุบ: การชุบดีบุกสำหรับวงจรสัญญาณทั่วไปที่คุ้มค่า; การชุบทองสำหรับสถานการณ์ที่มีการสั่นสะเทือนสูง / รอบอายุการใช้งานยาวนาน
4. ตรวจสอบขนาดสายไฟ: 20-30 AWG; กระแสจริงต้องใช้เส้นโค้งลดทอนตามอุณหภูมิ
5. จับคู่ตัวเรือนของเรากับขั้วต่อที่มีสเปกตรงกันเสมอ การผสมขั้วต่อจากผู้ผลิตต่างกันอาจทำให้ประสิทธิภาพการสัมผัสลดลง
6. สำหรับโครงการยานยนต์: ขอใบรับรองวัสดุ, รายงาน CPK, เอกสารการปฏิบัติตามข้อกำหนดก่อนการผลิตจำนวนมาก
คำถามที่พบบ่อย
1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?
