Name: 1.2 มม. ซ็อกเก็ตแบตเตอรี่พร้อมขั้วหุ้มยาง | ทางเลือกของ Molex 78171 / 78172
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: เทอร์มินัลที่อยู่อาศัยเวเฟอร์
Price: 4.01 USD
Availability: InStock

บ้าน > สินค้า > ขั้วต่อกล่องเวเฟอร์ >

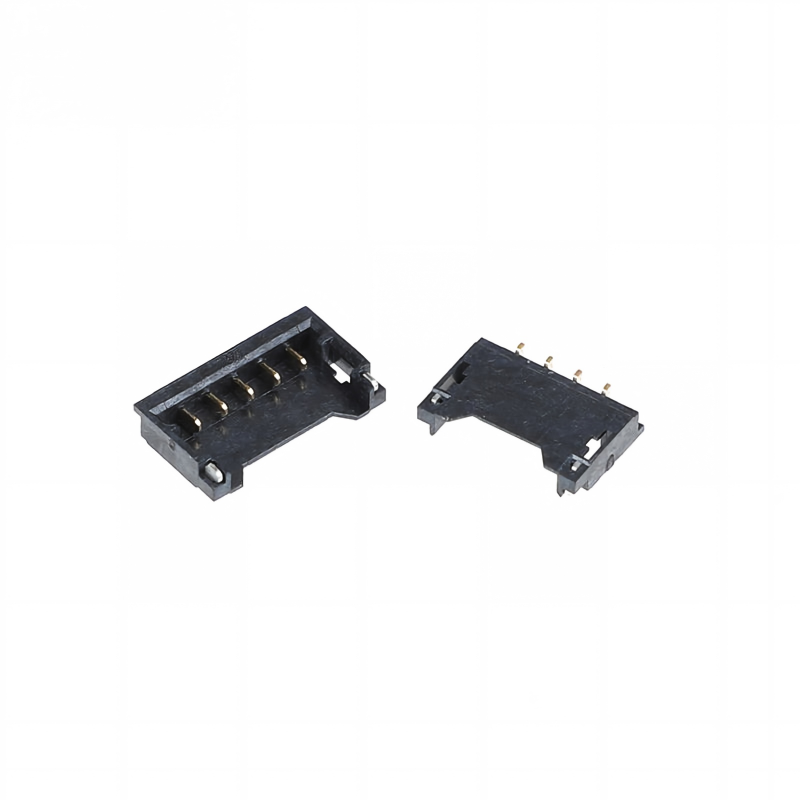

1.2 มม. ซ็อกเก็ตแบตเตอรี่พร้อมขั้วหุ้มยาง | ทางเลือกของ Molex 78171 / 78172

ซ็อกเก็ตแบตเตอรี่ 1.2 มม. พร้อมหุ้มยาง

คอนเนคเตอร์แบบกล่องพร้อมขั้ว

ซ็อกเก็ตแบตเตอรี่ทางเลือกของ Molex 78172

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

1.2 มม. ซ็อกเก็ตแบตเตอรี่พร้อมขั้วหุ้มยาง | ทางเลือกของ Molex 78171 / 78172

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

ซ็อกเก็ตแบตเตอรี่ 1.2 มม. พร้อมหุ้มยาง

คอนเนคเตอร์แบบกล่องพร้อมขั้ว

ซ็อกเก็ตแบตเตอรี่ทางเลือกของ Molex 78172

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

หัวต่อตัวผู้/เมีย Molex 43045 Micro-Fit 3.0 มม. แบบมุมฉากสำหรับ PCB ขั้วต่อ MX3.0

หา ราคา ที่ ดี ที่สุด

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

หา ราคา ที่ ดี ที่สุด

ปลั๊กตัวผู้แบบเข้าสายกับแผงวงจร JST-compatible 1.25 มม. / XH 2.54 มม. / PH 2.0 แบบเข้าสาย ขาตั้งฉากและมุมฉาก | ขั้วต่อ PCB 2510

หา ราคา ที่ ดี ที่สุด

MX 1.5 มิลลิเมตร Pitch Vertical SMT Header

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

1.2 มม. ขั้วต่อแบตเตอรี่พร้อมขั้วต่อยาง | ทางเลือกของ Molex 78171 / 78172

ไฮไลท์ผลิตภัณฑ์

ทางเลือกแบบเสียบแทนที่ได้โดยตรงสำหรับซีรีส์ Molex Pico-EZmate 78171 & 78172, ขั้วต่อแบตเตอรี่แบบลวดต่อบอร์ดระยะพิทช์ 1.2 มม. เข้ากันได้กับฟุตพรินต์, ขั้วต่อแบบจีบ และอินเทอร์เฟซการจับคู่ ทางเลือกที่คุ้มค่าสำหรับแหล่งที่สองสำหรับการเชื่อมต่อแบตเตอรี่ Li-polymer, เป็นมิตรกับ SMT pick-and-place, เป็นไปตามข้อกำหนด RoHS

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางกลทั่วไป

รายการ	ข้อมูลจำเพาะ
ระยะพิทช์	1.2 มม. (0.047")
ช่วงวงจร	2-7 ตำแหน่ง
ประเภทการจับคู่	ลวดต่อบอร์ดแนวตั้ง
ความสูงเมื่อจับคู่	1.55-1.65 มม.
ขั้วต่อ-เฮดเดอร์	การติดตั้งบนพื้นผิว SMT
ขั้วต่อ-ซ็อกเก็ต	ขั้วต่อแบบจีบ
ขนาดสายไฟที่ใช้ได้	30-28 AWG
สีของเคส	ดำ
รอบการจับคู่	อย่างน้อย 30 รอบ

คุณสมบัติวัสดุและไฟฟ้า

รายการ	ข้อมูลจำเพาะ
วัสดุเคส	เทอร์โมพลาสติกทนความร้อนสูง
วัสดุขั้วต่อ	โลหะผสมทองแดง-นิกเกิล-ซิลิคอน / ทองแดงฟอสเฟอร์บรอนซ์
การชุบหน้าสัมผัส	ดีบุก / ทองบนนิกเกิล (อุปกรณ์เสริม)
กระแสไฟที่กำหนดต่อพิน	1.5 A (AC/DC)
แรงดันไฟฟ้าที่กำหนด	50 V AC / DC
ความต้านทานหน้าสัมผัสสูงสุด	≤20 mΩ
ความต้านทานฉนวนขั้นต่ำ	≥100 MΩ
แรงดันไฟฟ้าที่ทนได้	500 V AC / 1 นาที

คู่มือสภาพแวดล้อมและการบัดกรี

รายการ	ข้อมูลจำเพาะ
ช่วงอุณหภูมิการทำงาน	-40 ℃ ~ +105 ℃
การปฏิบัติตามข้อกำหนด	เป็นไปตามข้อกำหนด RoHS, REACH SVHC
โปรไฟล์การบัดกรี SMT	ปฏิบัติตามโปรไฟล์การบัดกรี SMT มาตรฐาน; อุณหภูมิสูงสุด ≤260 ℃, ระยะเวลา ≤10 วินาที
หมายเหตุการประมวลผล	หลีกเลี่ยงการกระแทกทางกล / การดึงสายเคเบิลระหว่างการบัดกรีและการประกอบ; อย่าบีบขั้วต่อมากเกินไป
การจัดเก็บ	คลังสินค้าแห้ง, หลีกเลี่ยงการสัมผัสกับความชื้นสูงก่อนการติดตั้ง SMT

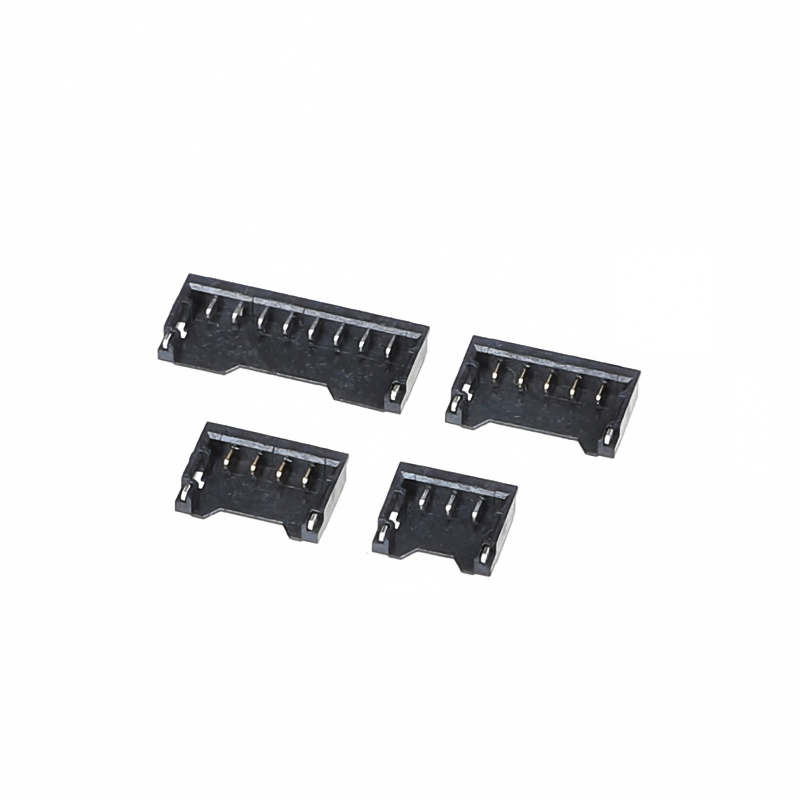

1.2 มม. ซ็อกเก็ตแบตเตอรี่พร้อมขั้วหุ้มยาง | ทางเลือกของ Molex 78171 / 78172

คุณสมบัติผลิตภัณฑ์

ระยะพิทช์ 1.2 มม., แถวเดียว, การจับคู่แนวตั้ง, ความสูงเมื่อจับคู่ 1.55-1.65 มม. การออกแบบโปรไฟล์ต่ำ
มีร่องนำเพื่อป้องกันการจับคู่ผิด, ป้องกันความเสียหายจากการใส่กลับด้าน
เคสแบบล็อคด้วยแรงเสียดทานเพื่อการยึดที่มั่นคง, ทนต่อการสั่นสะเทือนและการดึงสายเคเบิลออก
การออกแบบเฮดเดอร์แบบเปิดด้านบนรองรับการประกอบ SMT pick-and-place อัตโนมัติ
ขั้วต่อแบบจีบสำหรับสายไฟขนาดเล็กพิเศษ 30-28 AWG สำหรับชุดสายแบตเตอรี่ขนาดกะทัดรัด
ตัวเลือกหน้าสัมผัสชุบทองสำหรับความต้านทานหน้าสัมผัสต่ำและการป้องกันการเกิดออกซิเดชัน
บรรจุภัณฑ์แบบเทปและม้วนสำหรับการผลิต SMT จำนวนมาก
ทางเลือกแบบ 100% ที่เข้ากันได้กับฟังก์ชันและรูปแบบของซีรีส์ Molex 78171 /78172

ข้อได้เปรียบของผลิตภัณฑ์

การเปลี่ยนแบบเสียบแทนที่ได้โดยตรง: ไม่ต้องมีการปรับเปลี่ยน PCB สำหรับการออกแบบ Molex 78171 /78172 เดิม, การจัดหา BOM สำรองอย่างรวดเร็ว
การเพิ่มประสิทธิภาพต้นทุน: ราคาที่แข่งขันได้เมื่อเทียบกับแบรนด์เดิม, ความสามารถในการจัดหาจำนวนมากที่มั่นคง
ประกอบง่าย: บรรจุภัณฑ์แบบเทปและม้วน SMT, การนำทางป้องกันข้อผิดพลาด, ลดอัตราข้อผิดพลาดในการประกอบ
การเชื่อมต่อแบตเตอรี่ที่เชื่อถือได้: ความต้านทานหน้าสัมผัสต่ำ, โครงสร้างล็อคป้องกันการสั่นสะเทือน, การส่งกำลังที่เสถียรสำหรับเซลล์ Li-polymer
ตัวเลือกที่ยืดหยุ่น: จำนวนพินหลายแบบ, ตัวเลือกการชุบดีบุก/ทอง, รองรับบริการชุดสายเคเบิลแบบกำหนดเอง
ระยะเวลารอคอยสั้น: สินค้ามาตรฐานมีในสต็อก, มีตัวอย่างสำหรับการตรวจสอบ

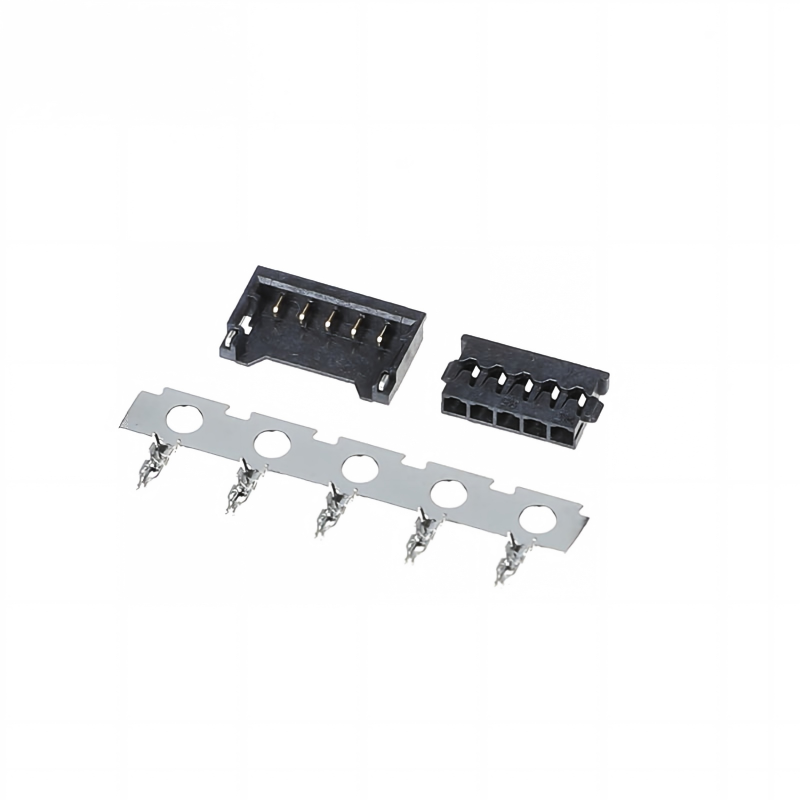

1.2 มม. ซ็อกเก็ตแบตเตอรี่พร้อมขั้วหุ้มยาง | ทางเลือกของ Molex 78171 / 78172

การใช้งาน

อุปกรณ์สวมใส่และอุปกรณ์อิเล็กทรอนิกส์พกพาอัจฉริยะ
เซ็นเซอร์ IoT และเครื่องใช้ในบ้านอัจฉริยะขนาดเล็ก
ชุดแบตเตอรี่ Li-polymer และโมดูลจัดการแบตเตอรี่
อุปกรณ์ทางการแพทย์แบบพกพาที่ใช้ในมือ
อุปกรณ์ขับเคลื่อนด้วยพลังงานขนาดเล็กสำหรับผู้บริโภค
เครื่องมือวัดและทดสอบแบบพกพา

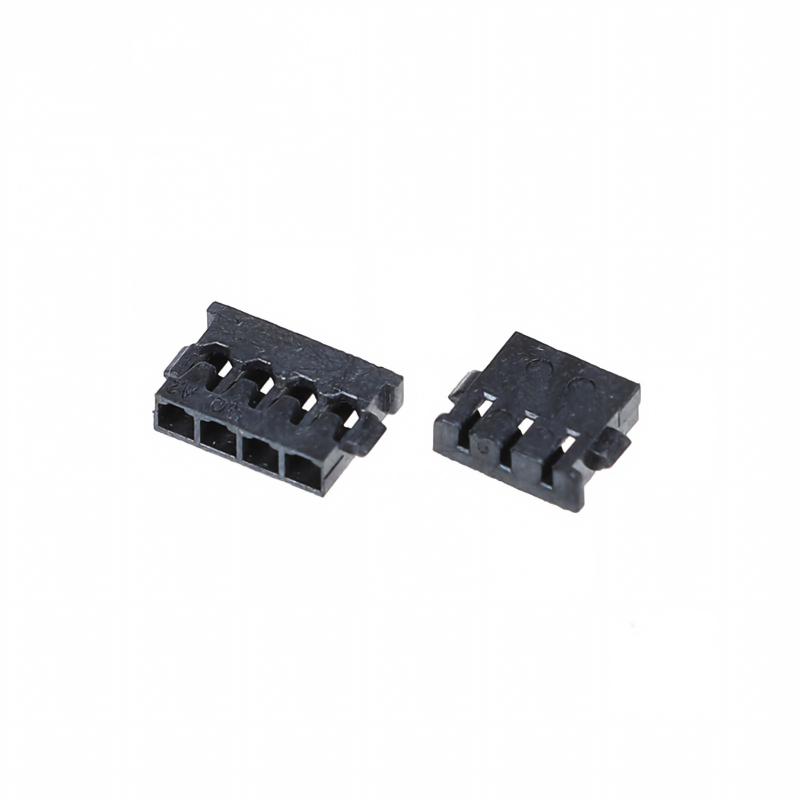

1.2 มม. ซ็อกเก็ตแบตเตอรี่พร้อมขั้วหุ้มยาง | ทางเลือกของ Molex 78171 / 78172

คู่มือการเลือกของลูกค้า

ยืนยันจำนวนพิน: 2-7 ตำแหน่ง, ตรงตามข้อกำหนดวงจรสัญญาณและกำลังไฟของแบตเตอรี่
ตรวจสอบขนาดสายไฟ: ใช้สายไฟขนาด 30-28 AWG อย่างเคร่งครัด; สายไฟที่ใหญ่เกินไปจะทำให้การจีบไม่ดี
การเลือกการชุบ: แนะนำให้ชุบทองสำหรับอุปกรณ์ที่มีการสั่นสะเทือนสูง / อายุการใช้งานยาวนาน; การชุบดีบุกสำหรับผลิตภัณฑ์สำหรับผู้บริโภคที่คำนึงถึงต้นทุน
เงื่อนไขการประกอบ: ยืนยันอุณหภูมิการบัดกรี SMT ≤260 ℃; เฮดเดอร์เป็นแบบ SMT, ซ็อกเก็ตเป็นแบบจีบติดกับสายไฟ
คำแนะนำในการตรวจสอบ: ทำการทดสอบการจับคู่, การทดสอบการสั่นสะเทือน และการทดสอบความต้านทานหน้าสัมผัสด้วยตัวอย่างของเราก่อนการสั่งซื้อจำนวนมาก
หมายเหตุแหล่งที่สอง: สามารถจับคู่กับ Molex 78171 /78172 เดิมได้สำหรับโครงการจัดหาแบบผสม

คำถามที่พบบ่อย

1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?

ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก

2. ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่?ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใด และต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ สำหรับการอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน

3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ใช่ เราจัดหาตัวอย่างคอนเนคเตอร์ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องชำระค่าจัดส่ง

4. ถาม: แล้วเวลาในการจัดส่งของคุณล่ะ?

ตอบ: สินค้าในสต็อกจัดส่งภายใน 1 วัน; สินค้าที่สั่งทำพิเศษจัดส่งภายใน 5-7 วัน

5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง

6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?

ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวนได้ ไม่มีปัญหา

7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?

ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC, QA คิดเป็น 10% ของแผนกคุณภาพของเรา ผลิตภัณฑ์ทั้งหมดของเราจะได้รับการทดสอบโดย CCD

8. ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาสินค้าทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะทำราคาทั้งหมดในรายการ และราคามักจะเปลี่ยนแปลงเนื่องจากต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างละเอียดทีละรายการและให้ข้อมูลจำเพาะและรายการราคาแก่คุณ

9. ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?

ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหาในการใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณลงบนบรรจุภัณฑ์ เพียงแค่ต้องชี้แจงว่ามีค่าใช้จ่ายเพิ่มเติม

10. ถาม: คุณมีใบรับรองอะไรบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
