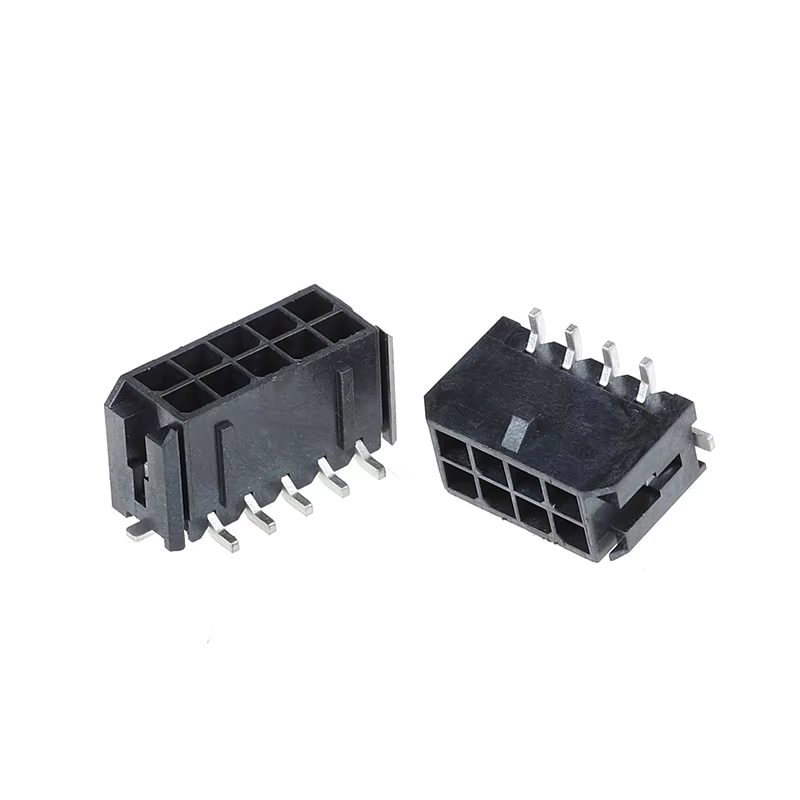

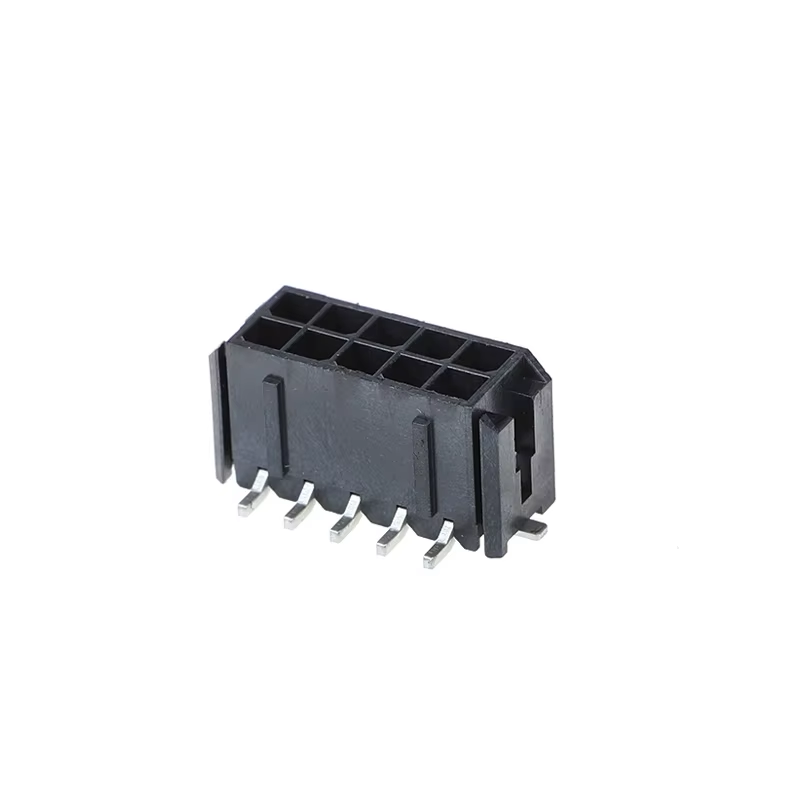

Name: 5557 คอนเนคเตอร์แบบตั้งตรง ระยะพิทช์ 3.0 มม. แถวคู่ 4P-24P
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: เทอร์มินัลที่อยู่อาศัยเวเฟอร์
Price: 4.01 USD
Availability: InStock

บ้าน > สินค้า > ขั้วต่อกล่องเวเฟอร์ >

5557 คอนเนคเตอร์แบบตั้งตรง ระยะพิทช์ 3.0 มม. แถวคู่ 4P-24P

คอนเนคเตอร์แบบกล่องวานิลาแนวตั้ง 5557

คอนเนคเตอร์แบบแถวคู่ ระยะพิทช์ 3.0 มม.

คอนเนคเตอร์แบบกล่องวานิลา 4P-24P

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

5557 คอนเนคเตอร์แบบตั้งตรง ระยะพิทช์ 3.0 มม. แถวคู่ 4P-24P

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

คอนเนคเตอร์แบบกล่องวานิลาแนวตั้ง 5557

คอนเนคเตอร์แบบแถวคู่ ระยะพิทช์ 3.0 มม.

คอนเนคเตอร์แบบกล่องวานิลา 4P-24P

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

หัวต่อตัวผู้/เมีย Molex 43045 Micro-Fit 3.0 มม. แบบมุมฉากสำหรับ PCB ขั้วต่อ MX3.0

หา ราคา ที่ ดี ที่สุด

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

หา ราคา ที่ ดี ที่สุด

ปลั๊กตัวผู้แบบเข้าสายกับแผงวงจร JST-compatible 1.25 มม. / XH 2.54 มม. / PH 2.0 แบบเข้าสาย ขาตั้งฉากและมุมฉาก | ขั้วต่อ PCB 2510

หา ราคา ที่ ดี ที่สุด

MX 1.5 มิลลิเมตร Pitch Vertical SMT Header

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

5557 ติดตั้ง 3.0MM Pitch Connector คอนเนคเตอร์แถวสอง 4P-24P แทน Molex Connector 43045 การเชื่อมต่อสาย

ประเด็นสําคัญของสินค้า

เครื่องสํารองตรงสําหรับ Molex 43045 Micro‐Fit 3.0
สูงสองแถว, ความยาว 3.0 มิลลิเมตร ระยะเต็ม: ตําแหน่ง 4P-24P
การแก้ไขสายต่อแผ่นสําหรับสัญญาณพลังงานและความเร็วต่ํา 5A ต่อการติดต่อ
กล่องล็อคขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
รองรับการประกอบเข็มที่กําหนดเอง, tape-reel / packaging bulk, OEM & ODM

รายละเอียดเทคนิค

ปริมาตรกลทั่วไป

รายการ	รายละเอียด
ประเภทเครื่องเชื่อม	สายต่อแผ่น, หัวหุบผ่านตั้ง
ปิช	3.00 มิลลิเมตร (0.118 นิ้ว)
การจัดทํา	ตําแหน่งสองแถว
ระยะตําแหน่ง	4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P
หมุนเวียนการเจริญพันธุ์	ขั้นต่ํา 30 วงจร
สไตล์การติดตั้ง	หลุมผ่านแนวตั้งสําหรับ PCB
การขั้วโลก	ใช่ ป้องกันการใส่ผิด
เครื่องล็อค	ล็อคโฮสติก

คุณสมบัติวัสดุและไฟฟ้า

รายการ	รายละเอียด
วัสดุบ้าน	ไนลอน 66 / LCP, UL94-V0 ระงับไฟ
วัสดุปลาย	โฟสฟอร สีทองแดง
การเคลือบแบบมาตรฐาน	ทองแดงบนนิกเกิล; ทองคํา Plating optional บนพื้นที่สัมผัส
ปัจจุบัน	5 A ต่อต่อ (สาย AWG 20-24)
ความดันเฉพาะ	250 วอลต์ AC / DC
แม็กซ์ ทนความกระชับกําลัง	1500 V AC / 1 นาที, ไม่มีการเสีย
ความต้านทานต่อการสัมผัส	≤ 20 mΩ สูงสุด
ความต้านทานต่อการปิด	≥ 1000 MΩ @500V DC
สายที่ใช้ได้	AWG 28 ~ AWG 20 สายทองแดงติดสาย

คู่มือด้านสิ่งแวดล้อมและการผสม

รายการ	รายละเอียด
อุณหภูมิการทํางาน	-40 °C ~ +105 °C
กระบวนการผสม	การผสมผสานผ่านหลุมที่ไม่มีหมู; อุณหภูมิสูงสุด ≤ 260 °C, ความสัมผัสสูงสุด 30 วินาที, วงจรสูงสุด 3 วินาที
สภาพการเก็บ	อุณหภูมิ: -10 ~ 40 °C, ความชื้น 40 ~ 70% RH; หลีกเลี่ยงก๊าซที่ทําลาย
ความสอดคล้อง	สอดคล้อง RoHS-2.0

ลักษณะสินค้า

หัวหน้าแนวตั้งสองแถว ความกว้างกลาง 3.0 mm ตําแหน่ง 4P-24P ครบวงจร
กล่องขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
วัสดุกันความร้อนสูง UL94-V0 เหมาะสําหรับกระบวนการผสมผสานแบบฟื้นฟูแบบไร้หมู
โฟสฟอร์-ทองแดง ติดต่อปลาย; ทองเหลือง plating มาตรฐาน, ทอง plating ทางเลือกสําหรับความต้องการสิ่งแวดล้อมที่รุนแรง
ความสอดคล้องของสายไฟขนาดกว้าง: AWG 28‐20 สายไฟที่ติดขีดสําหรับการประกอบเครมเข็ม
ปรับปรุงการใช้งานของ PCB
ตัวเลือกการบรรจุหลายแบบ: ถุงสับซ้อน, กระจก, เทปและรอลล์สําหรับ SMT / การผลิตการใส่อัตโนมัติ

ข้อดีของสินค้า

การลดความเสี่ยงของห่วงโซ่การจําหน่าย: ตัวแทนของ Molex 43045, แก้ไขเวลาดําเนินงานยาวและความเสี่ยงของการขาดแคลนส่วนประกอบ, ไม่จําเป็นต้องออกแบบ PCB ใหม่
BOM ที่ประหยัดดีที่สุด: ค่าประสิทธิภาพทางกลและไฟฟ้าที่เทียบเท่ากับแบรนด์เดิม ราคาต่อรองต่อหน่วยสําหรับการผลิตจํานวนมาก
ความสามารถในการป้องกันการสั่นสะเทือนที่แข็งแรง: การออกแบบล็อค-ล็อคแบบบวก การเชื่อมต่อที่มั่นคงสําหรับอุปกรณ์ที่มีความเสี่ยงต่อการสั่น
การปรับแต่งแบบยืดหยุ่น: โทรศัพท์ทอง, จํานวนสตาร์ทพิน, การประกอบสายไฟเสร็จ, หลายรูปแบบการบรรจุสําหรับสายการผลิตของคุณ
QC ที่เข้มงวดในการเข้าและออก: การทดสอบตัวอย่างขนาดและไฟฟ้า 100%; การตรวจสอบระยะสเปรย์เกลือ, อุณหภูมิที่มีให้สําหรับการรับรองโครงการ
การสนับสนุนทางเทคนิคอย่างรวดเร็ว: แผ่นข้อมูล, การออกแบบ 2 มิติ, การสนับสนุนตัวอย่างสําหรับการตรวจสอบต้นแบบของลูกค้า

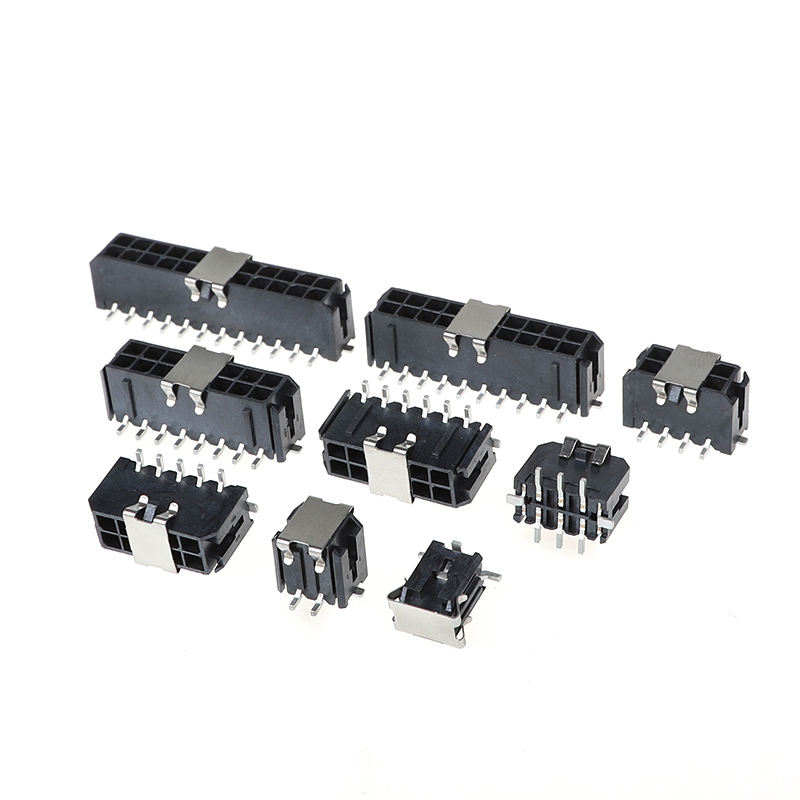

5557 คอนเนคเตอร์แบบตั้งตรง ระยะพิทช์ 3.0 มม. แถวคู่ 4P-24P

การใช้งาน

อุตสาหกรรมอัตโนมัติ: PLC, การขับเคลื่อน servo, แฮร์เนสเซ็นเซอร์, โมดูลพลังงานอุตสาหกรรม
อิเล็กทรอนิกส์ผู้บริโภค หน่วยพลังงาน อุปกรณ์ครัวเรือน เครื่องควบคุมพัดลมและมอเตอร์
ระบบ LED และระบบแสง: บอร์ดขับ LED, การเชื่อมต่อสัญญาณพลังงานแสงที่ฉลาด
ความปลอดภัยและการเฝ้าระวัง: แบอร์ดพลังงานกล้อง, อุปกรณ์ควบคุมการเข้า
อุปกรณ์ช่วยเหลือทางการแพทย์: เครื่องเชื่อมต่อสัญญาณและพลังงานที่ไม่สําคัญ
รวมพลังงานใหม่ความดันต่ํา: สัญญาณ BMS ช่วยเหลือ, การเชื่อมต่อไฟฟ้าภายในแพ็คแบตเตอรี่
โรบอติกส์และโดรน: การเชื่อมต่อสายไฟฟ้าต่อ PCB ภายในบอร์ดกระจายพลังงาน

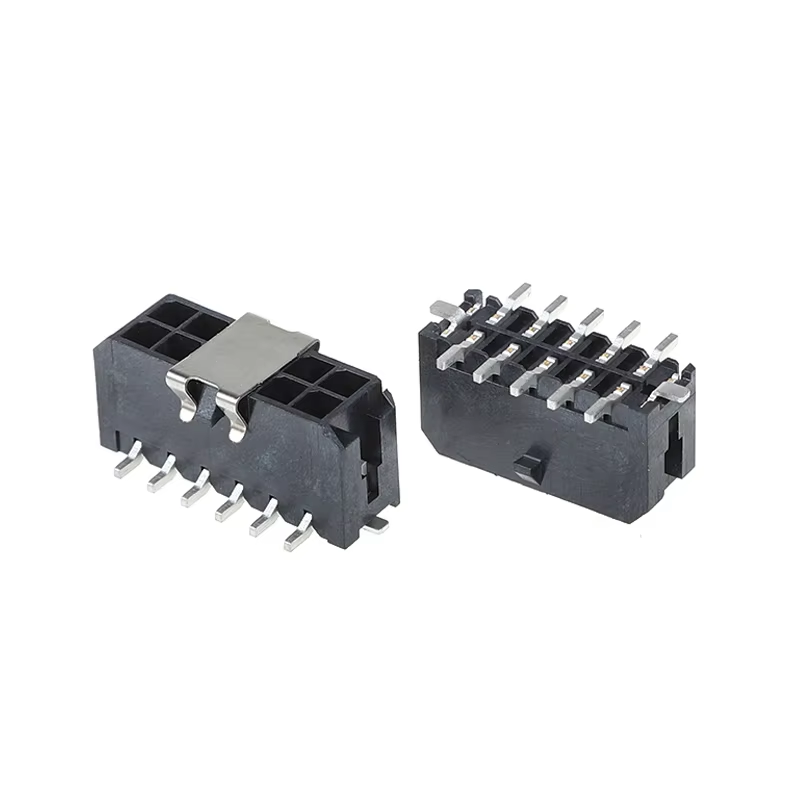

5557 คอนเนคเตอร์แบบตั้งตรง ระยะพิทช์ 3.0 มม. แถวคู่ 4P-24P

FAQ

1. Q: คุณมีคัดลอกหรือไม่ คุณสามารถส่งฉันคัดลอกเพื่อตรวจสอบสินค้าทั้งหมดของคุณ?

ตอบ: ครับ คุณสามารถติดต่อเราผ่านระบบออนไลน์ หรือส่งอีเมลเพื่อรับรายการสินค้า

2ถาม: ผมหาสินค้าไม่ได้ในตลาดของคุณโลเก้ คุณสามารถทําผลิตภัณฑ์นี้ให้ฉันได้มั้ย

ตอบ: แผนภาพของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงบอกเราว่าคุณต้องการผลิตภัณฑ์อะไร และต้องการจํานวนเท่าไหร่ หากเราไม่มีมัน เรายังสามารถออกแบบและสร้างแบบใหม่เพื่อผลิตมันได้สําหรับความหมายของคุณการผลิตหม้อธรรมดา จะใช้เวลาประมาณ 35-45 วัน

3. Q: คุณสามารถให้ตัวอย่างได้หรือไม่ ตัวอย่างเหล่านี้ฟรี?

A: ใช่, เราให้ 5-10 ชิ้นของตัวอย่างฟรีสําหรับการทดสอบ. แต่คุณจะต้องจ่ายค่าจัดส่ง

4ถาม: แล้วเวลาจัดส่งของคุณล่ะ?

A: สินค้าในสต็อกจัดส่งภายใน 1 วัน; สินค้าที่กําหนดเองจัดส่งภายใน 5-7 วัน

5. Q: วิธีการส่งคําสั่งของฉัน?

ตอบ: สําหรับแพ็คเกจขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการประตูต่อประตู สําหรับแพ็คเกจขนาดใหญ่ เราสามารถส่งโดยอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐานเรารับผิดชอบต่อการเสียหายของสินค้าใด ๆ ที่เกิดจากการจัดส่ง.

6. Q: คุณยอมรับการชําระเงินแบบไหน ผมสามารถชําระเงิน RMB ได้ไหม?

A: เรายอมรับ T / T ((การโอนเงิน), Western Union, และ PayPal. กรุณาให้แน่ใจว่าเราสามารถรับจํานวนเท่าๆ กันกับใบชําระเงิน. และคุณสามารถชําระเงินในยูเอ็นบี. ไม่มีปัญหา.

7. Q: วิธีการเกี่ยวกับการควบคุมคุณภาพของบริษัทของคุณ

ตอบ: ปฏิบัติตาม ISO9001, IQC, OQC, IPQC, QA อย่างเคร่งครัด 10% ของฝ่ายคุณภาพของเรา ผลิตภัณฑ์ของเราทั้งหมดจะถูกทดสอบโดย CCD

8. Q: ผมต้องการรายการราคาของสินค้าทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาของสินค้าทั้งหมด เพราะเรามีสินค้ามากมาย มันเป็นไปไม่ได้ที่จะทํารายการราคาของสินค้าทั้งหมดและราคาก็เปลี่ยนไปเรื่อยๆ เพราะค่าใช้จ่ายของวัสดุและปริมาณและคุณสามารถให้เรารายการของทั้งหมดของรายการที่คุณต้องการ เราจะยืนยันอย่างละเอียดหนึ่งและให้คุณรายการเฉพาะเจาะจงและรายการราคา

9. Q: คุณสามารถทําผลิตภัณฑ์ที่กําหนดเองและการบรรจุที่กําหนดเองได้หรือไม่?

ตอบ: ครับ เราทํามาหลายแบบ

ผลิตภัณฑ์สําหรับลูกค้าของเราในอดีต (ส่วนใหญ่คือสายไฟ) เกี่ยวกับการบรรจุที่กําหนดเอง ไม่มีปัญหาสําหรับเราใส่โลโก้ของคุณหรือข้อมูลอื่น ๆ บนแพ็คเกจแค่ต้องชี้ให้เห็นว่า มันมีค่าใช้จ่ายเพิ่มเติม.

10ถาม: คุณมีใบรับรองอะไรบ้าง?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
