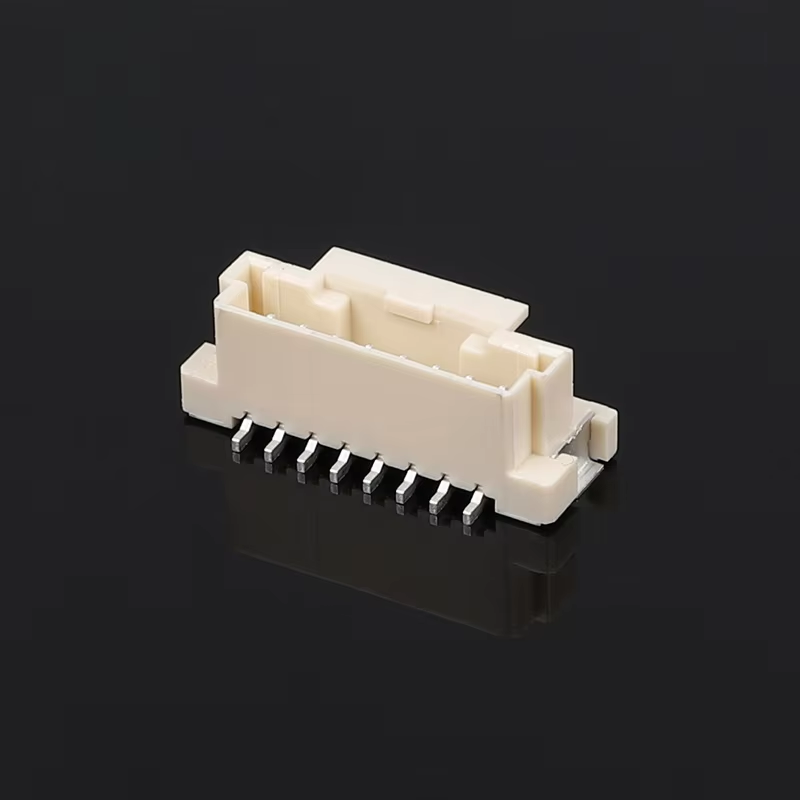

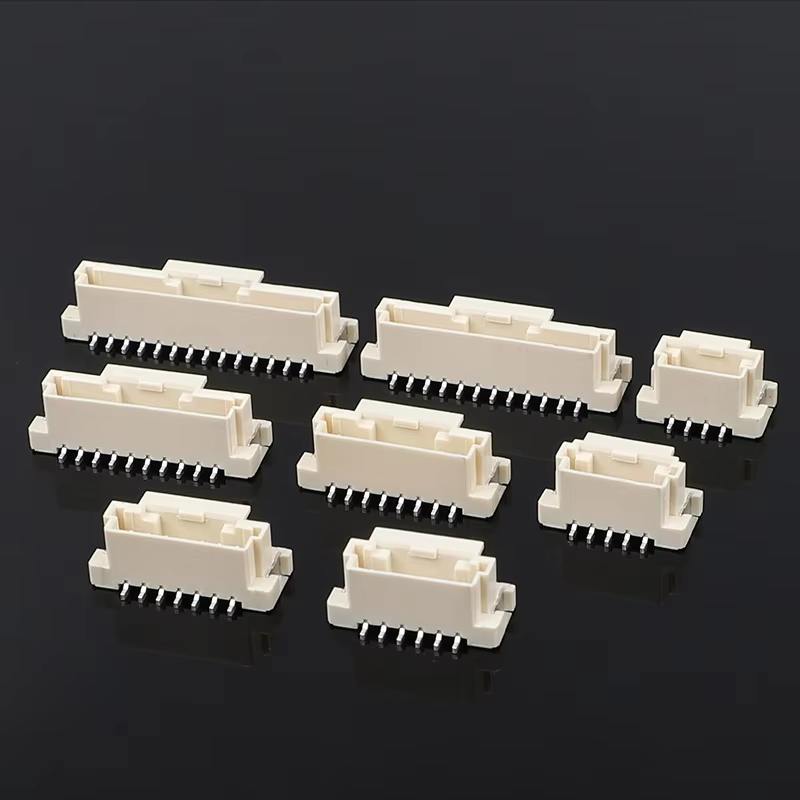

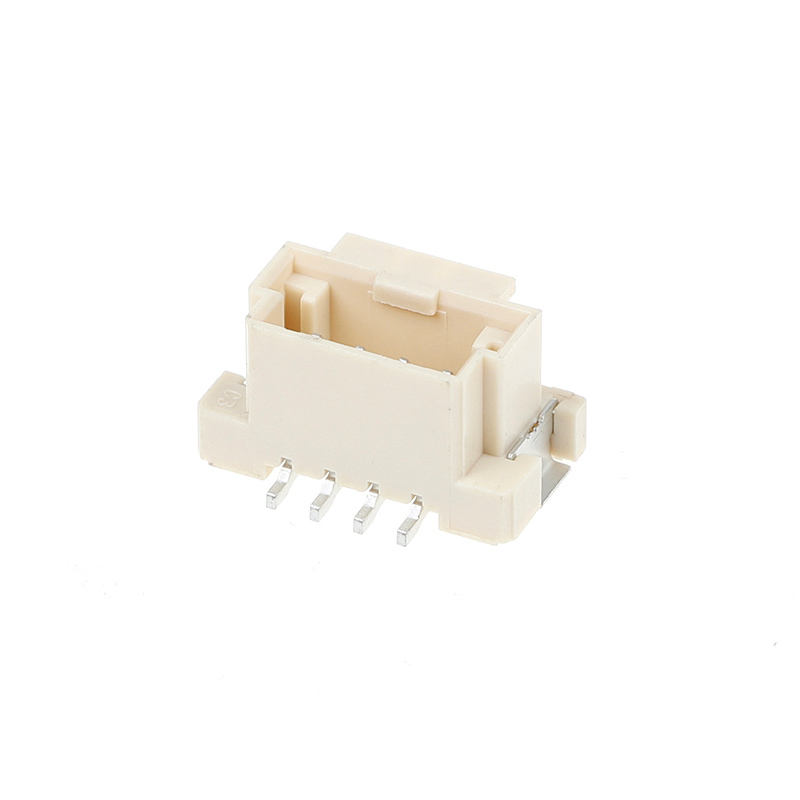

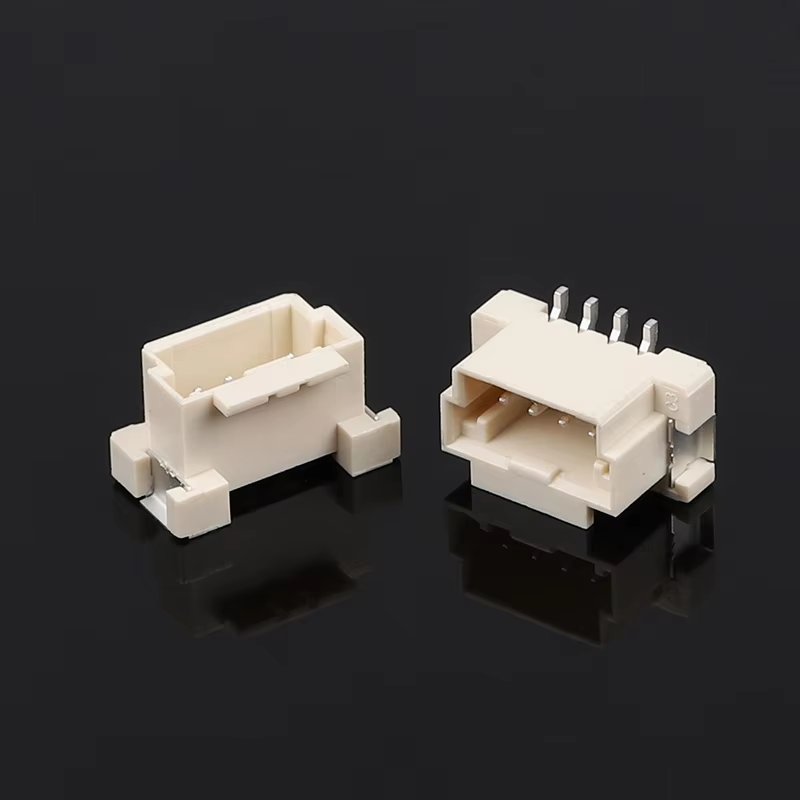

MX2.0 มม. หัวต่อแนวตั้งแบบเสียบสายเข้าแผงวงจรสำหรับผู้หญิงพร้อมตัวล็อค
จุดเด่นของผลิตภัณฑ์
- คอนเนคเตอร์เสียบสายเข้าแผงวงจรแนวตั้งแบบเสียบสายเข้าแผงวงจรสำหรับผู้หญิง ระยะพิทช์ 2.0 มม. พร้อมตัวล็อคในตัวเพื่อป้องกันการหลุดออกจากการสั่นสะเทือน
- ดีไซน์แถวเดียว จำนวนพิน: 2P-20P สามารถกำหนดค่าได้ รองรับทั้งการส่งสัญญาณและกำลังไฟ DC ต่ำ
- โครงสร้างทนความร้อน UL94V-0 เข้ากันได้กับการบัดกรีแบบทะลุรู สอดคล้องกับ RoHS และ REACH
- โครงสร้างตัวล็อคแบบคลิกเสียง ใช้งานง่ายในการเสียบ/ถอดด้วยมือ ป้องกันการเสียบผิดด้วยคีย์โพลาไรซ์
- ทางเลือกที่คุ้มค่าสำหรับซีรีส์คอนเนคเตอร์เสียบสายเข้าแผงวงจร 2.0 มม. ทั่วไป รองรับการปรับแต่ง OEM/ODM
ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์
พารามิเตอร์ทางกลทั่วไป
| รายการ |
ข้อมูลจำเพาะ |
| ระยะพิทช์ |
2.0 มม. |
| ประเภทคอนเนคเตอร์ |
หัวต่อแนวตั้งแบบเสียบสายเข้าแผงวงจรสำหรับผู้หญิง (ทะลุรู) |
| วิธีการล็อค |
ตัวล็อคในตัว (สลัก) |
| จำนวนตำแหน่ง |
2-20P, แถวเดียว |
| รอบการเสียบ |
ขั้นต่ำ 300 รอบ |
| แรงยึด |
≥40N (สถานะเสียบแน่น) |
| แรงถอด |
8-25N |
| ประเภทการติดตั้ง PCB |
ทะลุรู DIP |
| คำแนะนำความหนา PCB |
1.2-1.6 มม. |
วัสดุและคุณสมบัติทางไฟฟ้า
| รายการ |
ข้อมูลจำเพาะ |
| วัสดุโครงสร้าง |
Nylon66 / PA9T, UL94V-0 |
| หน้าสัมผัส |
ทองเหลืองฟอสเฟอร์ |
| การชุบหน้าสัมผัส |
มาตรฐาน: ดีบุกเคลือบด้วยนิกเกิล; ตัวเลือก: แฟลชทอง |
| กระแสไฟที่กำหนด |
2A ต่อหน้าสัมผัส |
| แรงดันไฟที่กำหนด |
250V AC/DC |
| แรงดันไฟฟ้าทนสูงสุด |
800V AC / 1 นาที |
| ความต้านทานหน้าสัมผัส |
≤30mΩ สูงสุด |
| ความต้านทานฉนวน |
≥1000MΩ ขั้นต่ำ |
| ขนาดสายไฟที่เหมาะสม |
ชุดสายไฟแบบย้ำ 22-30 AWG |
คู่มือสภาพแวดล้อมและการบัดกรี
| รายการ |
ข้อมูลจำเพาะ |
| อุณหภูมิใช้งาน |
-25℃ ~ +85℃ |
| อุณหภูมิในการจัดเก็บ |
-40℃ ~ +105℃ |
| กระบวนการบัดกรี |
การบัดกรีแบบคลื่นทะลุรู |
| อุณหภูมิและระยะเวลาบัดกรี |
260℃ สูงสุด, ≤5 วินาที |
| การปฏิบัติตามข้อกำหนด |
RoHS 2.0, REACH SVHC compliant |
คุณสมบัติผลิตภัณฑ์
- ตัวล็อคในตัว: เสียง "คลิก" เมื่อเสียบแน่น ป้องกันการถอดออกโดยไม่ตั้งใจในสภาพแวดล้อมที่มีการสั่นสะเทือน
- คุณสมบัติคีย์โพลาไรซ์: ป้องกันการเสียบผิดทิศทางระหว่างการเสียบด้วยมือหรือสายการผลิต
- หน้าสัมผัสทองเหลืองฟอสเฟอร์พร้อมการชุบดีบุก: ประสิทธิภาพการสัมผัสที่เสถียร ความต้านทานหน้าสัมผัสต่ำ การบัดกรีที่ดี
- วัสดุฉนวนทนไฟ UL94V-0 ช่วงอุณหภูมิการทำงานกว้างสำหรับอุปกรณ์อิเล็กทรอนิกส์ภายในอาคาร
- การติดตั้งแนวตั้งช่วยประหยัดพื้นที่ PCB แนวนอน; รูปแบบพินทะลุรูมาตรฐานสำหรับการออกแบบ PCB ที่เรียบง่าย
- ครอบคลุมจำนวนพินกว้าง 2P-20P รองรับความยาวพินที่กำหนดเอง ตัวเลือกการชุบ และสีโครงสร้างพิเศษ
- สอดคล้องกับ RoHS-REACH เหมาะสำหรับข้อกำหนดการส่งออกตลาดทั่วโลก
ข้อได้เปรียบของผลิตภัณฑ์
- ความน่าเชื่อถือป้องกันการสั่นสะเทือน: ตัวล็อคในตัวแก้ปัญหาความเสี่ยงการเชื่อมต่อหลวมสำหรับอุปกรณ์ที่เคลื่อนไหว / สัมผัสแรงกระแทก เทียบกับคอนเนคเตอร์แบบเสียดสีเท่านั้น
- ประกอบง่าย: การยืนยันเสียงคลิกที่ชัดเจน ลดข้อผิดพลาดของมนุษย์ระหว่างการประกอบด้วยมือ อัตราความผิดพลาดเป็นระยะๆ หลังการขายต่ำลง
- ความยืดหยุ่นในการออกแบบ: กลุ่มผลิตภัณฑ์ 2-20P ที่สมบูรณ์ รองรับการปรับแต่งการชุบ สี และพินสำหรับข้อกำหนดโครงการพิเศษ
- ความเสถียรในการจัดหา: รูปแบบมาตรฐานเข้ากันได้กับโซลูชันคอนเนคเตอร์เสียบสายเข้าแผงวงจร 2.0 มม. ทั่วไป เวลานำสั้นสำหรับการผลิตจำนวนมาก
- ความสมดุลระหว่างต้นทุนและประสิทธิภาพ: หลีกเลี่ยงราคาพรีเมียมที่เกินสเปก; ตรงตามความต้องการการเชื่อมต่อแรงดันไฟฟ้าต่ำภายในอาคารส่วนใหญ่สำหรับผู้บริโภคและอุตสาหกรรม
- พร้อมสำหรับการส่งออก: การปฏิบัติตามข้อกำหนดสำหรับตลาด EU และอเมริกาเหนืออย่างเต็มที่ รายงานการทดสอบพร้อมให้ขอ
การใช้งาน
- บ้านอัจฉริยะและเครื่องใช้ในครัวเรือน: เครื่องใช้ในบ้านขนาดเล็ก ล็อคอัจฉริยะ เครื่องทำความชื้น การเดินสายภายในอุปกรณ์ทำอาหาร
- IoT และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: เซ็นเซอร์ ตัวควบคุม โมดูลจอแสดงผล อุปกรณ์พกพาที่ใช้แบตเตอรี่
- การควบคุมอุตสาหกรรมและเครื่องมือวัด: โมดูล PLC ขนาดเล็ก เครื่องมือทดสอบ การเชื่อมต่อสัญญาณภายในแผงควบคุม
- อุปกรณ์ทางการแพทย์ (ที่ไม่ฝัง): อุปกรณ์ความงาม อุปกรณ์ตรวจสอบ การเดินสายสัญญาณแรงดันไฟฟ้าต่ำภายใน
- หุ่นยนต์และระบบอัตโนมัติ: การเดินสายแอคทูเอเตอร์หุ่นยนต์ขนาดเล็ก การเชื่อมต่อสัญญาณพัดลมและมอเตอร์
- โมดูลเสริมแสงสว่างและพลังงานใหม่: ไดรเวอร์ LED, ชุดสายสัญญาณเสริมการจัดการแบตเตอรี่ขนาดเล็ก
คำถามที่พบบ่อย
1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?
ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก
2. ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่?ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใด และต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ สำหรับการอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน
3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?
ตอบ: ใช่ เราจัดหาตัวอย่างคอนเนคเตอร์ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องชำระค่าจัดส่ง
4. ถาม: แล้วเวลาในการจัดส่งของคุณล่ะ?
ตอบ: สินค้าในสต็อกจัดส่งภายใน 1 วัน สินค้าสั่งทำพิเศษจัดส่งภายใน 5-7 วัน
5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?
ตอบ: สำหรับพัสดุขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง
6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?
ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวนได้ ไม่มีปัญหา
7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?
ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC, QA คิดเป็น 10% ของแผนกคุณภาพของเรา ผลิตภัณฑ์ทั้งหมดของเราจะได้รับการทดสอบโดย CCD
8. ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?
ตอบ: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะทำราคาทั้งหมดในรายการ และราคามักจะเปลี่ยนแปลงเนื่องจากต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างละเอียดทีละรายการและให้รายการข้อมูลจำเพาะและราคาแก่คุณ
9. ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?
ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหาในการใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณลงบนบรรจุภัณฑ์ เพียงแค่ชี้แจงว่ามีค่าใช้จ่ายเพิ่มเติม
10. ถาม: คุณมีใบรับรองอะไรบ้าง?
ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 ฯลฯ
