Name: ผนัง PA/PAE 2.0MM Pitch Horizontal SMT2P-16P LED Lighting Board สายเชื่อมปลาย
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: เทอร์มินัลที่อยู่อาศัยเวเฟอร์
Price: 4.01 USD
Availability: InStock

บ้าน > สินค้า > ขั้วต่อกล่องเวเฟอร์ >

ผนัง PA/PAE 2.0MM Pitch Horizontal SMT2P-16P LED Lighting Board สายเชื่อมปลาย

เครื่องเชื่อม PA/PAE 2.0MM

เครื่องเชื่อมไฟ LED SMT แบบแนวราบ

เครื่องเชื่อมปลายกล่องไวเฟอร์ พร้อมรับประกัน

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

ผนัง PA/PAE 2.0MM Pitch Horizontal SMT2P-16P LED Lighting Board สายเชื่อมปลาย

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

เครื่องเชื่อม PA/PAE 2.0MM

เครื่องเชื่อมไฟ LED SMT แบบแนวราบ

เครื่องเชื่อมปลายกล่องไวเฟอร์ พร้อมรับประกัน

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

หัวต่อตัวผู้/เมีย Molex 43045 Micro-Fit 3.0 มม. แบบมุมฉากสำหรับ PCB ขั้วต่อ MX3.0

หา ราคา ที่ ดี ที่สุด

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

หา ราคา ที่ ดี ที่สุด

ปลั๊กตัวผู้แบบเข้าสายกับแผงวงจร JST-compatible 1.25 มม. / XH 2.54 มม. / PH 2.0 แบบเข้าสาย ขาตั้งฉากและมุมฉาก | ขั้วต่อ PCB 2510

หา ราคา ที่ ดี ที่สุด

MX 1.5 มิลลิเมตร Pitch Vertical SMT Header

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

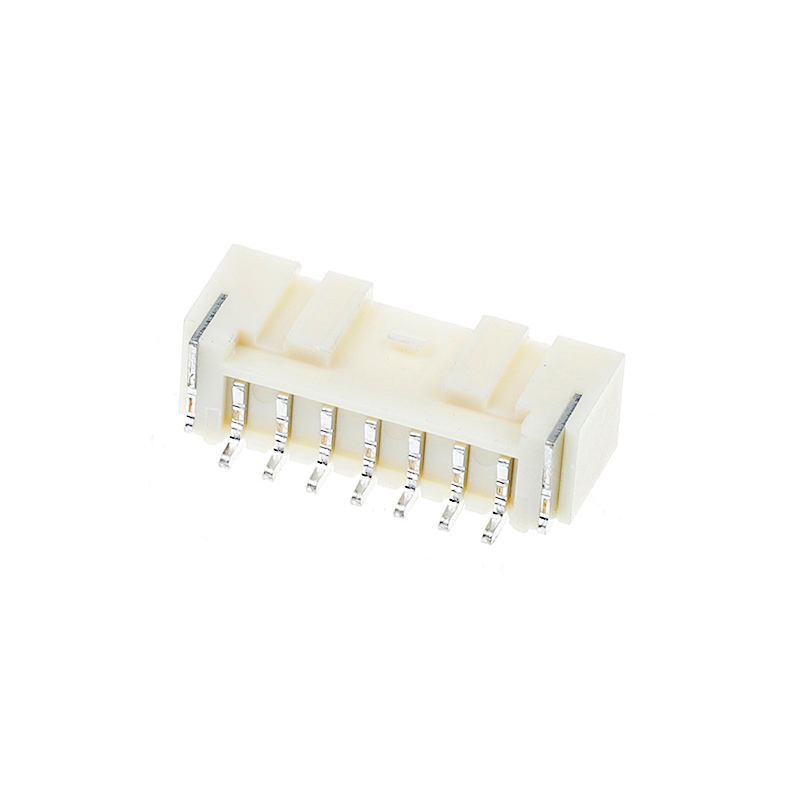

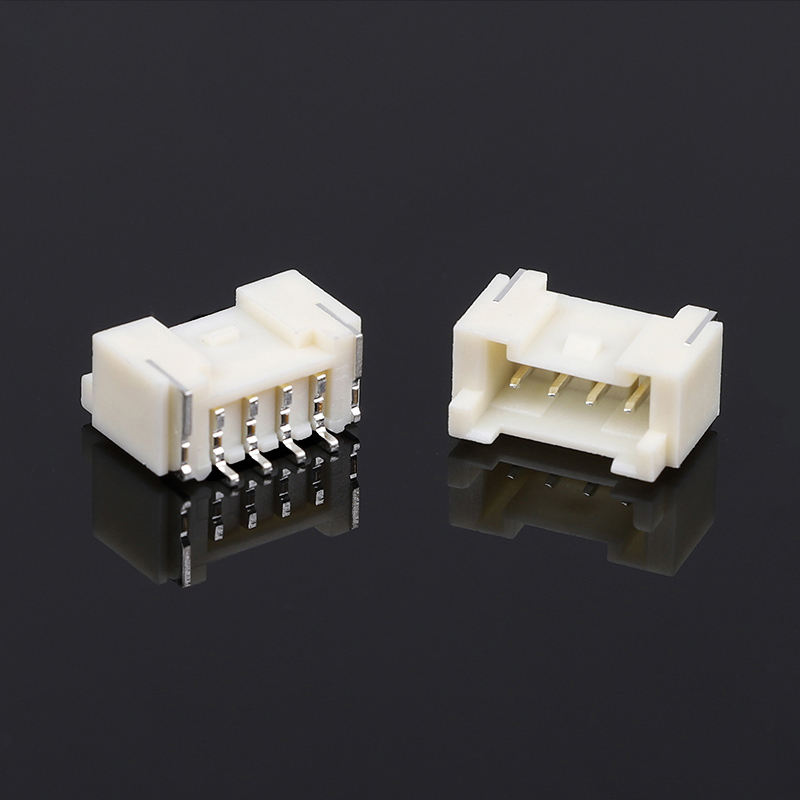

คอนเนคเตอร์ปลายบอร์ดไฟ LED แบบ SMT 2.0 มม. แบบแนวนอน

จุดเด่นของผลิตภัณฑ์

หัวต่อแบบ SMT แบบแนวนอน ระยะพิทช์ 2.0 มม. บรรจุแบบเทปและม้วน มี 2-16 ตำแหน่ง เหมาะสำหรับการประกอบแผงวงจรไฟ LED ตัวเรือนทนความร้อนสูง ประสิทธิภาพการสัมผัสที่เสถียร เข้ากันได้กับการติดตั้งอัตโนมัติความเร็วสูงแบบ SMT ลดอัตราข้อบกพร่องในการผลิตโมดูลไฟ

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

พารามิเตอร์ทางกลทั่วไป

รายการ	ข้อมูลจำเพาะ
ระยะพิทช์	2.0 มม.
ช่วงตำแหน่ง	2-16 ตำแหน่ง
ประเภทการติดตั้ง	SMT แบบแนวนอน / มุมฉาก ติดตั้งบนพื้นผิว
การบรรจุ	เทปและม้วนแบบนูนสำหรับการประกอบอัตโนมัติแบบ SMT
รอบการจับคู่	ขั้นต่ำ 300 รอบ
คำแนะนำความหนา PCB	1.6 มม.
ตัวเลือกการชุบ	ชุบดีบุก (มาตรฐาน); ชุบทอง (อุปกรณ์เสริม)

คุณสมบัติทางวัสดุและไฟฟ้า

รายการ	ข้อมูลจำเพาะ
วัสดุตัวเรือน	PA9T / PA10T ทนความร้อนสูง, UL94-V0
วัสดุหน้าสัมผัส	ทองแดงฟอสเฟอร์
พิกัดกระแส	3 A ต่อพิน
พิกัดแรงดันไฟฟ้า	250 V AC/DC
ความต้านทานหน้าสัมผัสเริ่มต้น	≤ 15 mΩ
ความต้านทานหน้าสัมผัสหลังการทดสอบสภาพแวดล้อม	≤ 25 mΩ
ความต้านทานฉนวน	≥ 1000 MΩ
แรงดันไฟฟ้าที่ทนได้	800 V AC, 1 นาที, ไม่มีการแตกวงจร
อุณหภูมิในการทำงาน	-25 °C ~ +85 °C

คู่มือสภาพแวดล้อมและการบัดกรี

รายการ	ข้อมูลจำเพาะ
อุณหภูมิสูงสุดของ Reflow SMT	สูงสุด 260 °C, ค้าง ≤ 10 วินาที
เงื่อนไขการจัดเก็บ	อุณหภูมิ -10 °C ~ +40 °C, ความชื้น 40-70 %RH, ม้วนปิดผนึก
ความทนทานต่อสภาพแวดล้อม	ทนต่อความเค้นรอบการเปลี่ยนแปลงอุณหภูมิของโมดูลไฟในอาคารทั่วไป; ไม่เหมาะสำหรับการสัมผัสกับน้ำภายนอกอาคารโดยตรงหากไม่มีกล่องหุ้มเพิ่มเติม
คำแนะนำ SMT	หลีกเลี่ยงปริมาณน้ำยาบัดกรีที่มากเกินไปเพื่อป้องกันการเชื่อมต่อดีบุกระหว่างพินที่อยู่ติดกัน

คุณสมบัติผลิตภัณฑ์

ระยะพิทช์มาตรฐาน 2.0 มม., ตำแหน่ง: 2-16 วงจร, การติดตั้ง SMT แบบมุมฉากแนวนอนแถวเดียว
บรรจุภัณฑ์แบบเทปและม้วนแบบนูน ใช้ได้โดยตรงกับอุปกรณ์ SMT pick-and-place ความเร็วสูง
ฉนวนทนความร้อนสูง UL94-V0 ทนต่อโปรไฟล์การบัดกรีแบบ Reflow SMT
หน้าสัมผัสทองแดงฟอสเฟอร์พร้อมตัวเลือกการชุบดีบุก/ทอง ความต้านทานหน้าสัมผัสต่ำและเสถียร
กุญแจระบุตำแหน่งในตัว ป้องกันข้อผิดพลาดในการประกอบแบบเสียบกลับด้าน
รูปแบบที่ปรับให้เหมาะสมสำหรับเลย์เอาต์ PCB ไฟ LED ลดความเสี่ยงการเชื่อมต่อดีบุกระหว่างการผลิตจำนวนมาก
ตัวเลือกจำนวนพินหลายแบบ รองรับการส่งสัญญาณและกำลังไฟต่ำสำหรับโมดูลไฟ

ข้อได้เปรียบของผลิตภัณฑ์

เป็นมิตรกับการผลิตจำนวนมาก: การจัดหาเทปและม้วนแบบ SMT ช่วยลดการติดตั้งด้วยมือ เพิ่มปริมาณงานสำหรับผู้ผลิต OEM ไฟ และลดข้อบกพร่องที่เกี่ยวข้องกับการประกอบ
การปรับให้เหมาะสมสำหรับไฟ: การติดตั้งแบบแนวนอนโปรไฟล์ต่ำ ช่วยประหยัดพื้นที่แนวตั้งภายในโคมไฟ LED แบบบาง
ความสมดุลระหว่างต้นทุนและประสิทธิภาพ: รุ่นชุบดีบุกตรงตามข้อกำหนดส่วนใหญ่ของไฟ LED; มีรุ่นชุบทองสำหรับโครงการที่มีการสั่นสะเทือนสูงหรืออายุการใช้งานยาวนาน
การออกแบบป้องกันการเสียบผิด: กุญแจระบุตำแหน่งช่วยหลีกเลี่ยงการเสียบผิดทิศทางในสายการผลิต
ประสิทธิภาพทางไฟฟ้าที่เสถียร: ความต้านทานหน้าสัมผัสที่ควบคุมได้ช่วยลดความเสี่ยงการเชื่อมต่อที่ไม่ต่อเนื่องซึ่งนำไปสู่ความล้มเหลวของโมดูลไฟ LED
การเลือกจำนวนพินที่ยืดหยุ่น: 2-16 ตำแหน่ง ครอบคลุมตั้งแต่ไฟแสดงสถานะขนาดเล็กไปจนถึงบอร์ดไดรเวอร์ไฟหลายช่องสัญญาณ

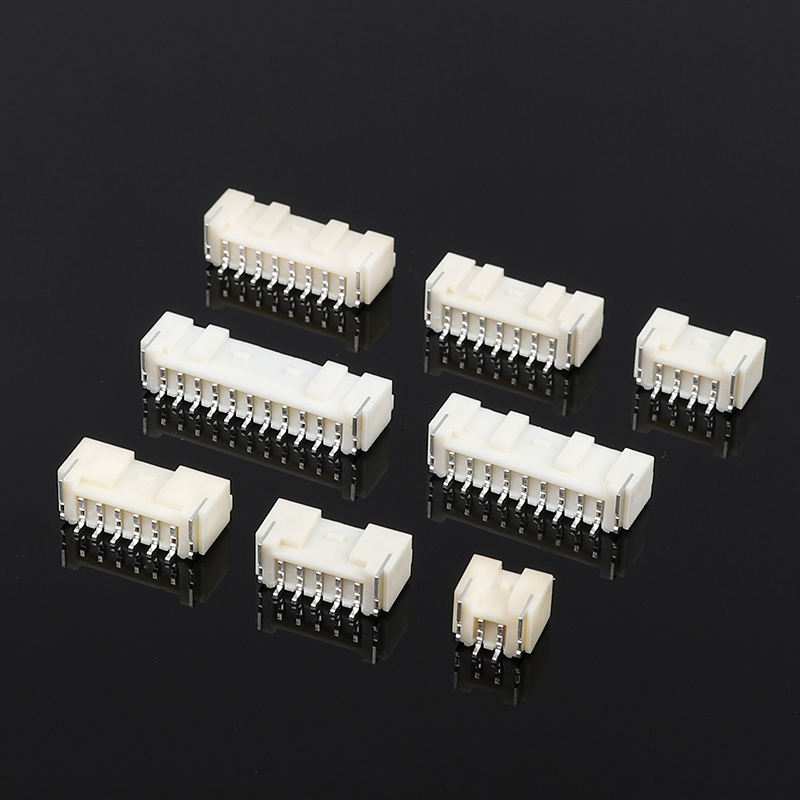

ผนัง PA/PAE 2.0MM Pitch Horizontal SMT2P-16P LED Lighting Board สายเชื่อมปลาย

การใช้งาน

ไฟ LED: ไฟแผง, โมดูลไฟแถบ, ไฟดาวน์ไลท์, ไฟตู้, บอร์ดไดรเวอร์โคมไฟอัจฉริยะ
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: เครื่องใช้ในบ้านขนาดเล็ก, โมดูลจอแสดงผล
การควบคุมอุตสาหกรรม: PCB เซ็นเซอร์, หน่วยควบคุมขนาดกะทัดรัด
บ้านอัจฉริยะ: ตัวควบคุมไฟ IoT, การเชื่อมต่อภายในอุปกรณ์อัจฉริยะในอาคารจากภายในสู่บอร์ด

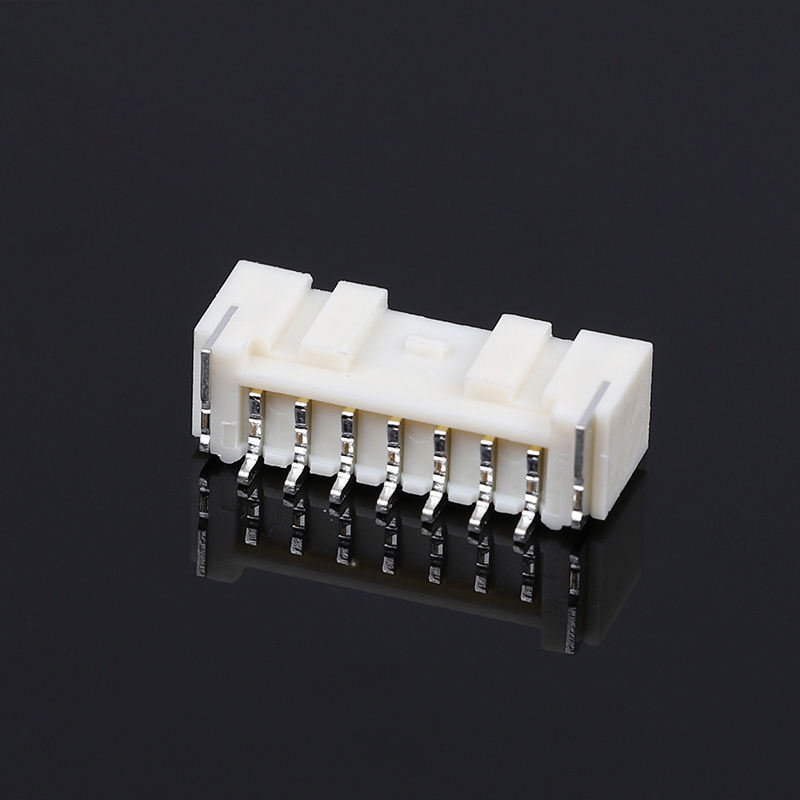

ผนัง PA/PAE 2.0MM Pitch Horizontal SMT2P-16P LED Lighting Board สายเชื่อมปลาย

คำถามที่พบบ่อย

1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?

ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก

2. ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่?ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใดและต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ สำหรับการอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน

3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ใช่ เราจัดหาตัวอย่างคอนเนคเตอร์ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องชำระค่าจัดส่ง

4. ถาม: แล้วเวลาในการจัดส่งของคุณล่ะ?

ตอบ: สินค้าในสต็อกจะจัดส่งภายใน 1 วัน สินค้าที่สั่งทำพิเศษจะจัดส่งภายใน 5-7 วัน

5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง

6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?

ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวนได้ ไม่มีปัญหา

7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?

ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC, QA คิดเป็น 10% ของแผนกคุณภาพของเรา ผลิตภัณฑ์ทั้งหมดของเราจะถูกทดสอบโดย CCD

8. ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะทำราคาทั้งหมดในรายการ และราคามักจะเปลี่ยนแปลงเนื่องจากต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างรอบคอบทีละรายการและให้รายการข้อมูลจำเพาะและราคาแก่คุณ

9. ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?

ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ) สำหรับบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหาในการใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณลงบนบรรจุภัณฑ์ เพียงแค่ชี้แจงว่ามีค่าใช้จ่ายเพิ่มเติม

10. ถาม: คุณมีใบรับรองอะไรบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
