Name: MX 1.25mm Pitch Horizontal SMT Connector with Buckle Replaces 502386 สายเชื่อม WAFER สายเชื่อม
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: เทอร์มินัลที่อยู่อาศัยเวเฟอร์
Price: 4.01 USD
Availability: InStock

บ้าน > สินค้า > ขั้วต่อกล่องเวเฟอร์ >

MX 1.25mm Pitch Horizontal SMT Connector with Buckle Replaces 502386 สายเชื่อม WAFER สายเชื่อม

1.25mm pitch SMT โคเนคเตอร์โวฟเวอร์

เครื่องเชื่อม SMT แบบแนวราบที่มีกระปุก

502386 การเปลี่ยนเครื่องเชื่อมโวฟเวอร์

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เทอร์มินัลที่อยู่อาศัยเวเฟอร์

ติดต่อเรา

ขอทุน

MX 1.25mm Pitch Horizontal SMT Connector with Buckle Replaces 502386 สายเชื่อม WAFER สายเชื่อม

รายละเอียดสินค้า

ความทนทาน:

สูง

ประเภทการเชื่อมต่อ:

สแน็ปอิน

รูปแบบการสิ้นสุด:

ประสาน

ติดต่อ:

ทองเหลืองชุบทองมากกว่า 50U

ช่วงอุณหภูมิ:

-40 ถึง 85 องศาเซลเซียส

การชุบ:

ชุบดีบุก

เน้น:

1.25mm pitch SMT โคเนคเตอร์โวฟเวอร์

เครื่องเชื่อม SMT แบบแนวราบที่มีกระปุก

502386 การเปลี่ยนเครื่องเชื่อมโวฟเวอร์

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable Price

รายละเอียดการบรรจุ

แพคเกจภายใน: ในรีล; แพคเกจด้านนอก: รีลในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

หัวต่อตัวผู้/เมีย Molex 43045 Micro-Fit 3.0 มม. แบบมุมฉากสำหรับ PCB ขั้วต่อ MX3.0

หา ราคา ที่ ดี ที่สุด

โมเล็กซ์ 43025 Micro‐Fit 3.0MM R/A SMT สายต่อเมียวอฟเฟอร์ (MX3.0 ซีรีส์)

หา ราคา ที่ ดี ที่สุด

ปลั๊กตัวผู้แบบเข้าสายกับแผงวงจร JST-compatible 1.25 มม. / XH 2.54 มม. / PH 2.0 แบบเข้าสาย ขาตั้งฉากและมุมฉาก | ขั้วต่อ PCB 2510

หา ราคา ที่ ดี ที่สุด

MX 1.5 มิลลิเมตร Pitch Vertical SMT Header

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

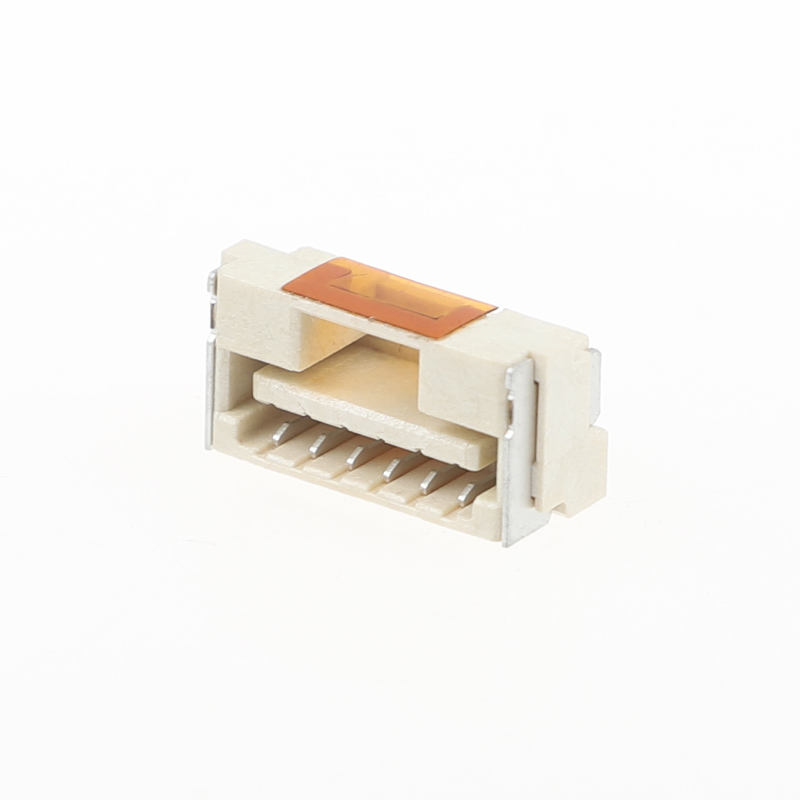

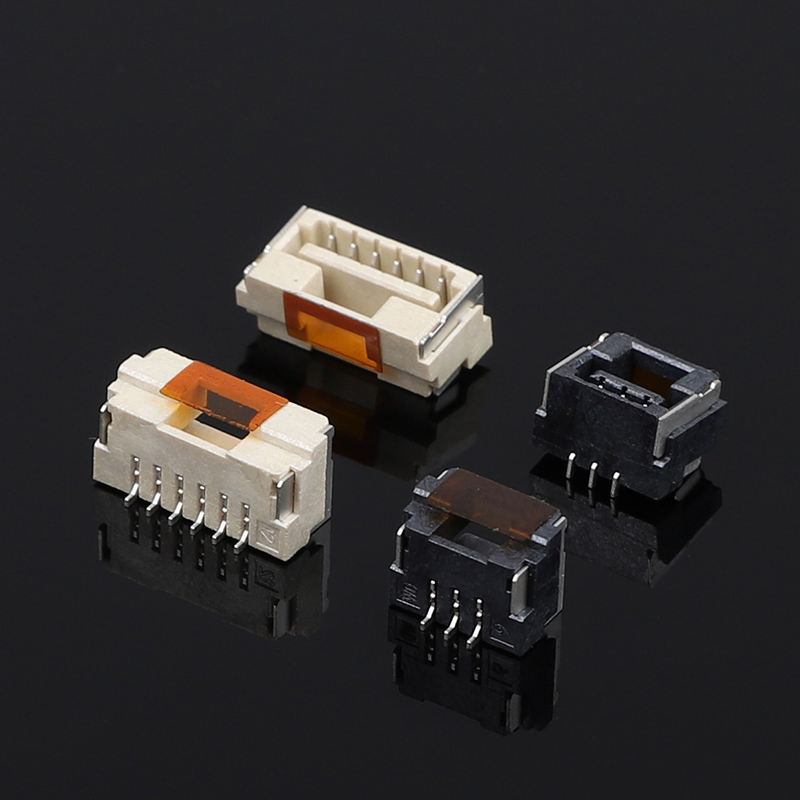

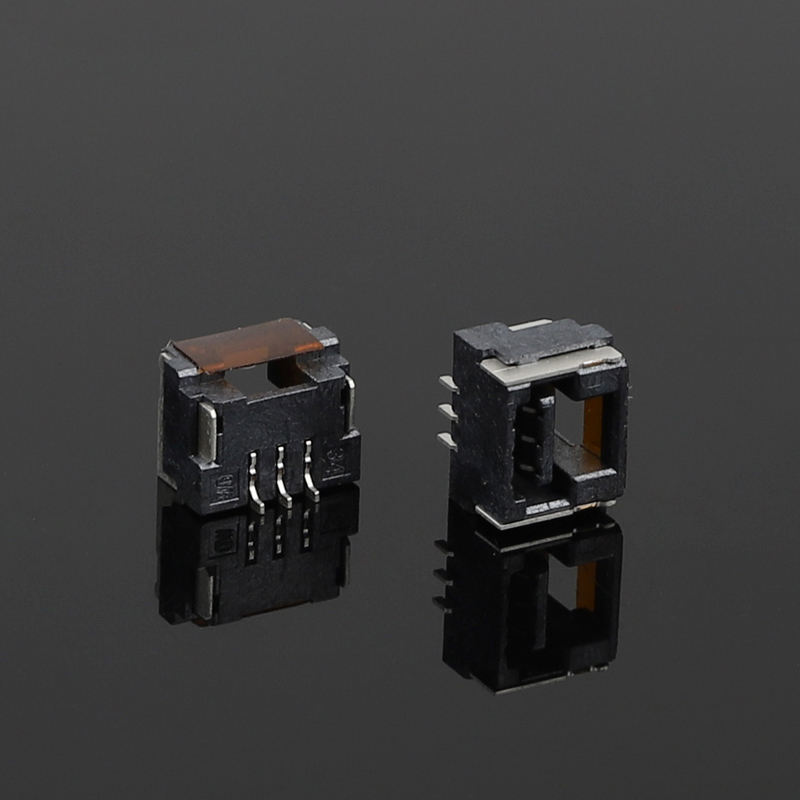

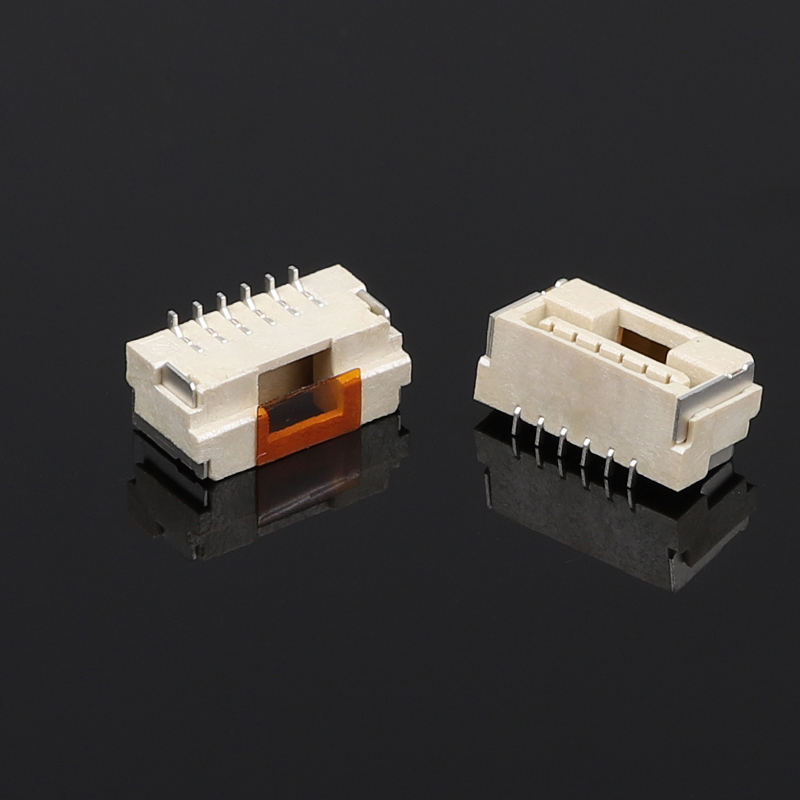

MX 1.25 มม. Pitch Horizontal SMT Connector พร้อม Buckle แทนที่ขั้วต่อ WAFER 502386

จุดเด่นของผลิตภัณฑ์

การเปลี่ยนทดแทนทางกลและทางไฟฟ้าโดยตรงสำหรับ Molex 502386 wafer series ไม่จำเป็นต้องแก้ไขเลย์เอาต์ PCB
การติดตั้ง SMT แบบมุมขวาแนวนอนพร้อมตัวล็อคแบบ Buckle ในตัว การล็อคที่ปลอดภัยป้องกันการสั่นสะเทือน
ระยะห่าง 1.25 มม. ขนาดกะทัดรัด โซลูชันแบบแถวเดียวสำหรับสายไฟต่อบอร์ดสำหรับการออกแบบ PCB ที่มีพื้นที่จำกัด
โครงสร้าง LCP ทนอุณหภูมิสูง เข้ากันได้กับกระบวนการบัดกรี SMT reflow มาตรฐาน
ช่วงจำนวนพินกว้าง 2-15P รองรับตัวเลือกการชุบดีบุก/ทองแฟลช เป็นไปตามข้อกำหนด RoHS-REACH
กำลังการผลิตจำนวนมากที่เสถียร ระยะเวลารอคอยสั้นกว่าเมื่อเทียบกับชิ้นส่วนนำเข้าดั้งเดิม

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์

พารามิเตอร์ทางกลทั่วไป

รายการ	ข้อมูลจำเพาะ
ระยะห่าง	1.25 มม.
รูปแบบการติดตั้ง	SMT แนวนอน / มุมขวา
จำนวนวงจร	2 ~ 15P
ทิศทางการเชื่อมต่อ	การเชื่อมต่อสายไฟต่อบอร์ดแบบเข้าด้านข้าง
ประเภทการล็อค	ตัวล็อคแบบ Buckle ในตัว
รอบการเชื่อมต่อ	ขั้นต่ำ 30 รอบ
บรรจุภัณฑ์	เทปและม้วนแบบ Embossed
การติดไฟ	UL 94V-0

คุณสมบัติทางวัสดุและไฟฟ้า

รายการ	ข้อมูลจำเพาะ
วัสดุโครงสร้าง	เทอร์โมพลาสติก LCP ทนอุณหภูมิสูง
วัสดุหน้าสัมผัส	ทองเหลืองฟอสเฟอร์
การชุบหน้าสัมผัส	การชุบดีบุก (มาตรฐาน); ตัวเลือกทองแฟลช
กระแสไฟที่กำหนดต่อพิน	1.0 A
แรงดันไฟฟ้าที่กำหนด	50 V AC / DC
ความต้านทานหน้าสัมผัสสูงสุด	≤30 mΩ (เริ่มต้น)
ความต้านทานฉนวนขั้นต่ำ	≥1000 MΩ @ 500 V DC
แรงดันไฟฟ้าที่ทนได้	250 V AC / 1 นาที

คู่มือสภาพแวดล้อมและการบัดกรี

รายการ	ข้อมูลจำเพาะ
ช่วงอุณหภูมิการทำงาน	-40 °C ~ +105 °C
เงื่อนไขการบัดกรี Reflow	อุณหภูมิสูงสุด 260 °C ±5 °C, ระยะเวลา 5-10 วินาที
สภาพแวดล้อมการจัดเก็บ	อุณหภูมิ -10 ~ 40 °C, ความชื้น 30-70% RH, หลีกเลี่ยงการดูดซับความชื้น
การปฏิบัติตามข้อกำหนด	RoHS, REACH

คุณสมบัติผลิตภัณฑ์

กลไกการล็อคแบบ Buckle ในตัว: การตอบสนองแบบสัมผัสที่ชัดเจน "คลิกเข้า" ประสิทธิภาพการป้องกันการดึงออกที่แข็งแกร่งจากการสั่นสะเทือนและแรงกระแทกทางกล
การออกแบบโครงสร้างแบบมีขั้ว ป้องกันการเชื่อมต่อผิดพลาดแบบย้อนกลับระหว่างการประกอบด้วยมือหรืออัตโนมัติ
ฉนวน LCP ทนอุณหภูมิสูง ทนต่อโปรไฟล์ความร้อน SMT reflow โดยไม่มีการหลอมหรือเสียรูปของโครงสร้าง
โครงสร้างหน้าสัมผัสแบบ Dual-beam ทองเหลืองฟอสเฟอร์ ความต้านทานหน้าสัมผัสที่เสถียรตลอดรอบการเชื่อมต่อหลายครั้ง
รูปแบบ SMT แบบมุมขวาแนวนอน เข้ากันได้ 1:1 กับรูปแบบ 502386 series ไม่มีการเปลี่ยนแปลงสำหรับ PCB ที่มีอยู่
บรรจุภัณฑ์แบบเทปบนม้วนสำหรับ pick-and-place; ตัวเลือกความยาวพินและการชุบหลายแบบสำหรับความต้องการโครงการที่หลากหลาย
เป็นไปตามข้อกำหนด RoHS & REACH, ระดับการหน่วงไฟ UL 94V-0

ข้อได้เปรียบของผลิตภัณฑ์

เปลี่ยนทดแทนได้ทันที: เข้ากันได้กับรูปแบบ 502386 series 100% ไม่ต้องออกแบบ PCB ใหม่ เปลี่ยน BOM ได้อย่างรวดเร็วสำหรับโครงการบรรเทาการขาดแคลน
การยึด Buckle ที่ได้รับการปรับปรุง: รูปทรงของสลักที่ปรับให้เหมาะสม ประสิทธิภาพการป้องกันการสั่นสะเทือนดีกว่ารุ่น friction-lock ทั่วไป เหมาะสำหรับอุปกรณ์ที่มีชิ้นส่วนเคลื่อนไหว
เป็นมิตรกับการผลิต: วัสดุ LCP ทนความร้อนจากการบัดกรี reflow ได้ดี บรรจุภัณฑ์แบบเทป-ม้วนเข้ากันได้กับ SMT pick-and-place มาตรฐาน อัตราข้อผิดพลาดในการประกอบต่ำ
ทางเลือกในประเทศที่คุ้มค่า: ระยะเวลารอคอยสั้นกว่าชิ้นส่วนดั้งเดิมนำเข้า MOQ ที่ยืดหยุ่นสำหรับคำสั่งซื้อต้นแบบและปริมาณมาก
ตัวเลือกที่ปรับแต่งได้: ปรับจำนวนพินได้ การชุบ (ดีบุก/ทองแฟลช) ข้อมูลจำเพาะเทป-ม้วนที่กำหนดเองได้สำหรับโครงการพิเศษ

การใช้งาน

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: โมดูลสมาร์ทโฮม เครื่องใช้ในบ้านขนาดเล็ก อุปกรณ์สวมใส่
โมดูลจอแสดงผลและ LCD: การเชื่อมต่อสัญญาณภายในสำหรับแผงขนาดเล็ก
การควบคุมอุตสาหกรรม: โมดูลเซ็นเซอร์ขนาดกะทัดรัด บอร์ดต่อพ่วง PLC ขนาดเล็ก
หุ่นยนต์และ UAV: การเดินสายสัญญาณภายในสำหรับโมดูลควบคุมการบินและโมดูลเสริม
อุปกรณ์ทางการแพทย์: อุปกรณ์วินิจฉัยแบบพกพา การเชื่อมต่อสัญญาณแรงดันต่ำภายใน
โมดูลเสริมภายในรถยนต์: การเชื่อมต่อสัญญาณที่ไม่เกี่ยวข้องกับความปลอดภัย

คำถามที่พบบ่อย

1. ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?

ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก

2. ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่?ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใด และต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ สำหรับการอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน

3. ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ใช่ เรามีตัวอย่างฟรี 5-10 ชิ้นสำหรับทดสอบ แต่คุณต้องชำระค่าจัดส่ง

4. ถาม: แล้วเวลาในการจัดส่งของคุณล่ะ?

ตอบ: สินค้าในสต็อกจัดส่งภายใน 1 วัน สินค้าที่สั่งทำพิเศษจัดส่งภายใน 5-7 วัน

5. ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เรามีหน้าที่รับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง

6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?

ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเป็นเงินหยวนได้ ไม่มีปัญหา

7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?

ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC, QA คิดเป็น 10% ของแผนกคุณภาพของเรา ผลิตภัณฑ์ทั้งหมดของเราจะได้รับการทดสอบโดย CCD

8. ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะทำราคาทั้งหมดในรายการ และราคามักจะเปลี่ยนแปลงเนื่องจากต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างละเอียดทีละรายการและให้รายการข้อมูลจำเพาะและราคาแก่คุณ

9. ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?

ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหาในการใส่โลโก้หรือข้อมูลอื่น ๆ ของคุณบนบรรจุภัณฑ์ เพียงแค่ชี้แจงว่ามีค่าใช้จ่ายเพิ่มเติม

10. ถาม: คุณมีใบรับรองอะไรบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
