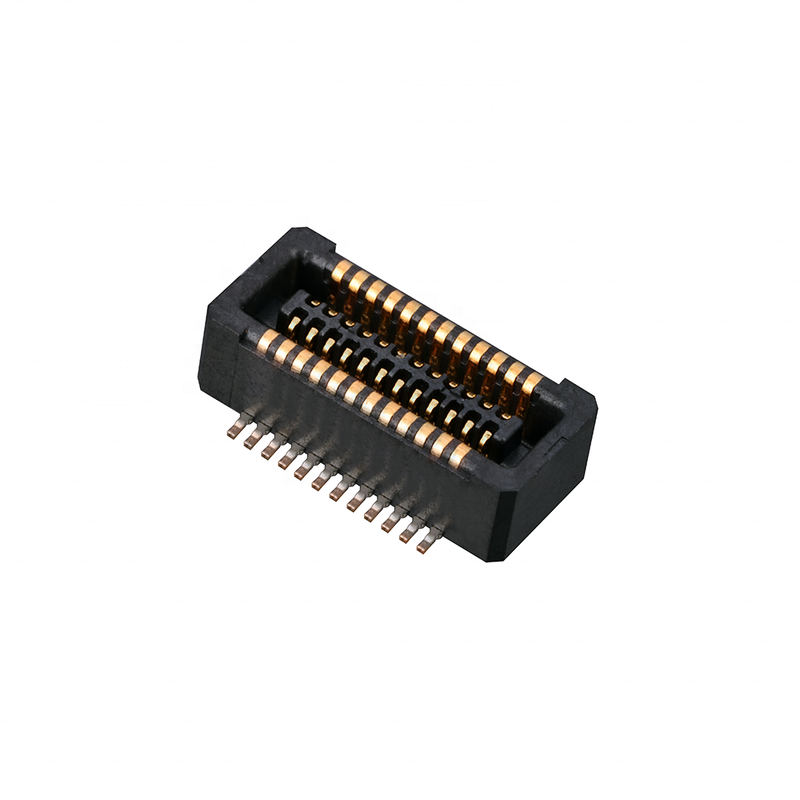

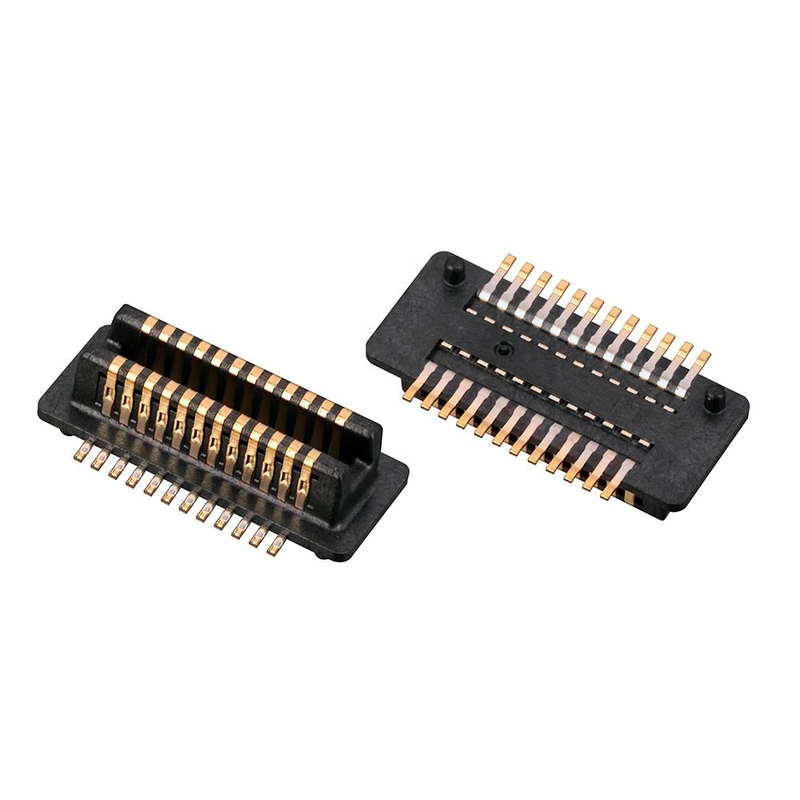

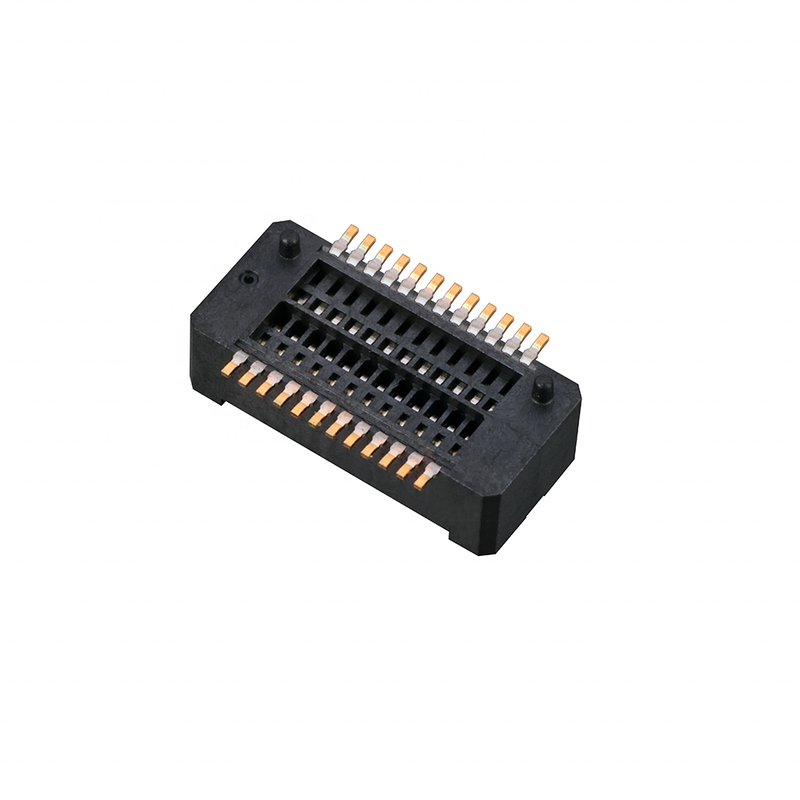

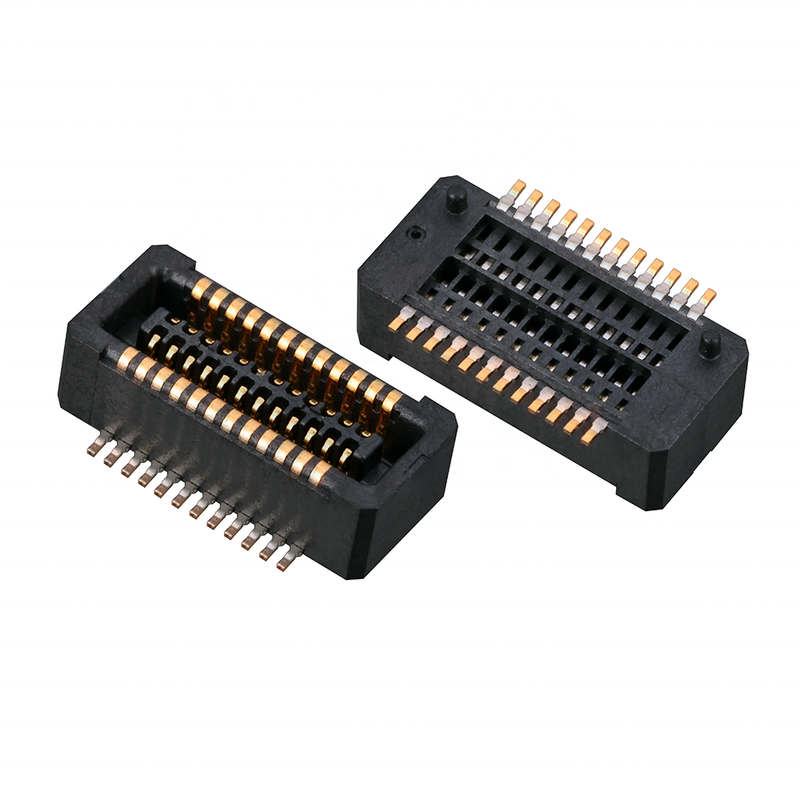

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

ขั้วต่อ BTB ระยะห่าง 0.4 มม.

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ 30 พิน

ขั้วต่อ BTB ระยะห่างละเอียดพร้อมการรับประกัน

สถานที่กำเนิด:

กวางตุ้ง, จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เครื่องเชื่อม BTB

ติดต่อเรา
ขอทุน
ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน
ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน
รายละเอียดสินค้า
แอปพลิเคชัน:
พีซีบี
เพศ:
หญิง/ชาย
การทำงาน:
ใช้ในสินค้าอุปโภคบริโภค
อุณหภูมิในการทำงาน:
-40~+105℃
ความยาวพิน:
การปรับแต่ง
การชุบ:
ทอง
เน้น:

ขั้วต่อ BTB ระยะห่าง 0.4 มม.

,

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ 30 พิน

,

ขั้วต่อ BTB ระยะห่างละเอียดพร้อมการรับประกัน

เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1,000 ชิ้น
ราคา
Negotiable price
รายละเอียดการบรรจุ
แพคเกจสูญญากาศ, กล่องในกล่อง
เวลาการส่งมอบ
5-7 วัน
เงื่อนไขการชำระเงิน
L/C, T/T, Payyal
สามารถในการผลิต
3KK ชิ้น
สินค้าที่เกี่ยวข้อง
ราคาดี ขั้วต่อ BTB 0.8 มม. 10 20 40 100 พิน ความเร็วในการส่งสูง ขั้วต่อตัวผู้ ตัวเมีย ออนไลน์ วิดีโอ

ขั้วต่อ BTB 0.8 มม. 10 20 40 100 พิน ความเร็วในการส่งสูง ขั้วต่อตัวผู้ ตัวเมีย

หา ราคา ที่ ดี ที่สุด
ราคาดี คอนเนคเตอร์ตัวเมียแบบสองแถวทองเหลือง 60 พิน ระยะห่าง 0.8 มม. แบบ BTB สำหรับงาน PCB ออนไลน์ วิดีโอ

คอนเนคเตอร์ตัวเมียแบบสองแถวทองเหลือง 60 พิน ระยะห่าง 0.8 มม. แบบ BTB สำหรับงาน PCB

หา ราคา ที่ ดี ที่สุด
ราคาดี ขั้วต่อ PCB แบบสองแถว 90 พิน BTB ซ็อกเก็ตตัวเมีย ระยะห่างแคบ 0.4 มม. ขั้วต่อ Mezzanine แบบ Board-to-Board ที่เข้ากันได้ ออนไลน์ วิดีโอ

ขั้วต่อ PCB แบบสองแถว 90 พิน BTB ซ็อกเก็ตตัวเมีย ระยะห่างแคบ 0.4 มม. ขั้วต่อ Mezzanine แบบ Board-to-Board ที่เข้ากันได้

หา ราคา ที่ ดี ที่สุด
ราคาดี 0.4mm Pitch 80P BTB ที่นั่งชาย เหมาะกับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors ออนไลน์ วิดีโอ

0.4mm Pitch 80P BTB ที่นั่งชาย เหมาะกับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors

หา ราคา ที่ ดี ที่สุด
ติดต่อเรา
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
ติดต่อตอนนี้
รายละเอียดสินค้า

เครื่องเชื่อม BTB เพศชาย 30 ปิน ขนาด 0.4 มิลลิเมตร

ความอดทนในการจับคู่แบบตาบอดและการจับคู่ด้วยตัวเอง, ความสมบูรณ์แบบของสัญญาณความเร็วสูง, ความสูงของสตัคที่จับคู่คงที่. ปรับปรุงให้เหมาะสมกับโมดูล IoT, บ้านฉลาด, ทีวี, NB และ GPSการบรรจุกล่อง SMT สําหรับการเลือกและวางอัตโนมัติ



ประเด็นสําคัญของสินค้า

  • การจับคู่แบบตาบอด / การสอดคล้องตัวเอง และการป้องกันการใส่ผิด: โครงสร้างกระดูกซี่โครงที่นําทางในซับซึมความอดทนการสับเปลี่ยนการประกอบ, หลีกเลี่ยงการบาดเจ็บของปิ้นระหว่างการจับคู่ด้วยมือ / อัตโนมัติ; ป้องกันการยับยั้งป้องกันการใส่กลับ
  • ผลประกอบการส่งความเร็วสูง: กณิตศาสตร์การติดต่อที่ปรับปรุงให้มั่นคงเพื่อความสมบูรณ์แบบของสัญญาณความเร็วสูง รองรับสัญญาณความถี่สูงสําหรับโมดูล IoT, NB และ GPS
  • ความสูงที่ควบคุมได้: ความสูงของสตั๊กคงที่รักษาช่องว่าง PCB ที่คงที่ ทําให้การออกแบบกล่องกลไกและการยืนยันความน่าเชื่อถือของการสั่นสะเทือนง่ายขึ้น


คําอธิบายสินค้า

ประเภท รายการ ปริมาตร
ประสิทธิภาพไฟฟ้า ปิช 0.4 มิลลิเมตร

จํานวน Pin 30 ปิน หัวชาย

ปัจจุบัน 0.3A ต่อการติดต่อ

ความดันเฉพาะ 50V DC

ความต้านทานต่อสัมผัสสูงสุด ≤ 20 mΩ

ขั้นต่ํา ความต้านทานในการกันความร้อน ≥ 1000 MΩ

ทนความกระชับกําลัง 250V AC / 60s
ผลงานทางกล หมุนเวียนการเจริญพันธุ์ ≥ 500 ครั้ง

ความสูงของคู่ ความสูงของค้อนที่ตั้ง

การใส่ / การถอนกําลัง แรงสมดุลสําหรับการประกอบอัตโนมัติ

ความอดทน ความอนุญาตในการปรับอัตโนมัติในการจับคู่แบบตาบอด
วัสดุและการเคลือบ วัสดุติดต่อ โฟสฟอร สีทองแดง

คอนแทคเพลติ้ง การเคลือบทองคําแบบคัดเลือก ผ่านอุปกรณ์ป้องกัน นิเคิล

วัสดุบ้าน PA9T, UL94 V-0 ยับยั้งลม
คู่มือสิ่งแวดล้อมและเครื่องเชื่อม อุณหภูมิการทํางาน -40°C ~ +85°C

ประเภทของเครื่องเชื่อม SMT การเชื่อมแบบถอยหลัง

อุณหภูมิสูงสุด 260°C สูงสุด, อยู่ ≤10s

ความสอดคล้อง RoHS, REACH

อ้างอิงข้าม / แทน

ตัวแทนที่หลุดลงสําหรับสายเชื่อมชาย BTB ขนาด 30 ปินจาก Molex, JAE, HRS / Hirose, TE ซีรีส์ที่มีความถี่ 0.4 มม. ขนาด PCB และโปรไฟล์การจับคู่เดียวกัน

  • ประโยชน์: การเปลี่ยนโดยตรงโดยไม่ต้องออกแบบใหม่การวางแผน PCB; เวลานําที่สั้นและต้นทุนต่ํากว่าส่วนที่นําเข้า
  • หมายเหตุ: กรุณาแจ้งหมายเลขชิ้น OEM ที่เป้าหมายของคุณเพื่อตรวจสอบความสูงของ pinout / stack ก่อนการปิดการออกแบบ

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน


ลักษณะสินค้า

  1. ละเอียด 0.4 มิลลิเมตร pitch, 30Pin ผู้ชายบอร์ดถือสําหรับการจัดวาง PCB สับสน
  2. การนําการจับคู่แบบตาบอดด้วยตัวเอง ลดอัตราการปฏิเสธการประกอบ
  3. โครงสร้างติดต่อคู่สําหรับความต้านทานติดต่อที่มั่นคงภายใต้การสั่นสั่น
  4. การวางแผน SMT pad ที่ปรับปรุงให้ดีที่สุดสําหรับ pick & place nozzle
  5. การออกแบบบ้านป้องกันฝุ่น เหมาะสําหรับสิ่งของในอินเตอร์เน็ตภายในและสภาพแวดล้อมอุตสาหกรรมเบา
  6. ความสูงที่ติดตั้ง, การคํานวณสะดวกในการสะสมกล


ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

ข้อดีของสินค้า

  1. สะดวกต่อการประกอบ: ความอดทนในการปรับตัวเองชดเชยการปรับผิดพลาดการสะสม PCB, ความล้มเหลวในการประกอบน้อยลง
  2. สัญญาณมั่นคง: โครงสร้างการติดต่อที่ปรับปรุงรักษาคุณภาพสัญญาณความเร็วสูงสําหรับโมดูลวิทยุ NB / GPS / IoT
  3. เตรียมการผลิต: แพคเกจเทปม้วน ที่เข้ากันได้โดยตรงกับสาย SMT อัตโนมัติ
  4. ข้อดีในเรื่องค่าใช้จ่ายและเวลาการดําเนินงาน: การผลิตในประเทศ ไม่มีเวลาการนําไปต่างประเทศ
  5. การสนับสนุนการออกแบบ: แผ่นข้อมูล, การวาด 2 มิติ, 3 มิติ STEP มีให้กับทีมงานฮาร์ดแวร์ของคุณ

การใช้งาน
  • โมดูลไร้สาย IoT
  • เครื่องควบคุมบ้านฉลาด และบอร์ดเซ็นเซอร์
  • อินเตอร์คอนเนคทีวี
  • NB-IoT / โมดูลการสื่อสารทางเซลล์
  • โมดูลการตั้งตําแหน่ง GPS
  • ผู้บริโภคที่คอมแพคต์และพกพา PCB ที่ติดตั้ง

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พิน

การบรรจุ

เทป & รีล (Reel) การบรรจุรีลแบบมาตรฐาน ที่เข้ากันได้กับเครื่องสกัดและวางของอัตโนมัติ SMT ใช้ตรงกับสายการผลิตของคุณ

ขั้วต่อบอร์ดต่อบอร์ดแบบตัวผู้ระยะห่าง 0.4 มม. 30 พินระยะเวลา

  • ตัวอย่าง: 3 วันทําการ
  • การสั่งซื้อจํานวนมาก: 1-3 สัปดาห์
  • MOQ: สามารถต่อรองได้
  • มีตัวอย่างฟรี; การสนับสนุนการปล่อยตัวอย่างอย่างรวดเร็ว

การรับรองโรงงานและบริการตามสั่ง

การรับรอง: ISO9001, ISO14001, RoHS, REACH

  • MOQ: MOQ ที่ยืดหยุ่นสําหรับสินค้ามาตรฐาน
  • นโยบายตัวอย่าง: สนับสนุนตัวอย่างฟรี / การปล่อยตัวอย่างอย่างรวดเร็วสําหรับการทดสอบวิศวกรรมของคุณ
  • การปรับแต่ง: ความสูงที่ปรับแต่งตามความต้องการ ความหนาของพลาติก, PIN, สีเรือน, และการติดป้ายมีให้เลือก. ODM & OEM สามารถรับได้


คู่มือการคัดเลือกช่าง

  1. ยืนยันความสูงของสตั๊กที่จับคู่ จํานวนสตั๊ก และคู่จับคู่ชาย/หญิง ก่อนล็อครอยเท้า
  2. ตรวจสอบความต้องการความกว้างแบนด์เบนด์ของสัญญาณสําหรับเส้นทาง NB/GPS ความเร็วสูง
  3. ตรวจสอบความหนาของ PCB ความสะอาดของห่อ และความต้องการในการทดสอบการสั่น
  4. ขอตัวอย่างฟรี สําหรับการประกอบต้นแบบ การทดสอบการจับคู่ และการตรวจสอบความสมบูรณ์แบบของสัญญาณ
  5. ติดต่อกับวิศวกรเครื่องจักรของเรา เพื่อตรวจสอบไฟล์ 3 มิติ, แผ่นข้อมูล และส่วนที่เชื่อมโยง


FAQ

ถาม: คุณมีคัดลอกสินค้าไหมครับ คุณสามารถส่งคัดลอกสินค้ามาให้ผมดูได้มั้ยครับ

ตอบ: ครับ คุณสามารถติดต่อเราผ่านระบบออนไลน์ หรือส่งอีเมลเพื่อรับรายการสินค้า

Q: ผมหาสินค้าไม่ได้ในตลาดของคุณโลเก้ คุณสามารถทําผลิตภัณฑ์นี้ให้ฉันได้มั้ย
ตอบ: แผนภาพของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด แค่บอกเราว่าคุณต้องการผลิตภัณฑ์อะไร และต้องการจํานวนเท่าไหร่ หากเราไม่มีมัน เรายังสามารถออกแบบและทําแบบใหม่เพื่อผลิตมันได้สําหรับความหมายของคุณ, การทําแบบจําลองธรรมดา จะใช้เวลาประมาณ 35-45 วัน

Q: คุณสามารถให้ตัวอย่างได้หรือไม่ ตัวอย่างเหล่านี้ฟรี?
ตอบ: ครับ เราให้ตัวอย่างฟรี 5-10 ชิ้น สําหรับการทดสอบ แต่คุณต้องจ่ายค่าจัดส่ง

Q: แล้วเวลาจัดส่งของคุณล่ะ?
A: สินค้าในสต็อกจัดส่งภายใน 1 วัน; สินค้าที่กําหนดเองจัดส่งภายใน 5-7 วัน

Q: วิธีการส่งคําสั่งของฉัน?
ตอบ: สําหรับแพ็คเกจขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการประตูต่อประตู สําหรับแพ็คเกจขนาดใหญ่ เราสามารถส่งโดยอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐานเราจะรับผิดชอบต่อการเสียหายของสินค้าใด ๆ ที่เกิดขึ้นระหว่างการจัดส่ง.

6. Q: คุณยอมรับการชําระเงินแบบไหน ผมสามารถชําระเงิน RMB ได้ไหม?
A: เรายอมรับ T / T ((การโอนเงิน), Western Union, และ PayPal. กรุณามั่นใจว่าเราสามารถรับจํานวนเท่าๆ กันกับใบชําระเงิน. และคุณสามารถชําระเงินในยูเอ็นบี. ไม่มีปัญหา.

7. Q: วิธีการเกี่ยวกับการควบคุมคุณภาพของบริษัทของคุณ
ตอบ: ติดตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC และ QA อยู่อาศัย 10% ของฝ่ายคุณภาพของเรา การทดสอบ CCD ถูกนําไปใช้ใน 99% ของการใช้สินค้าของบริษัทของเรา

Q: ผมต้องการรายการราคาของสินค้าทั้งหมดของคุณ คุณมีรายการราคาไหม?
ตอบ: เราไม่มีรายการราคาของสินค้าทั้งหมด เพราะเรามีสินค้ามากมาย มันเป็นไปไม่ได้ที่จะทํารายการราคาของสินค้าทั้งหมดและราคาก็เปลี่ยนไปเรื่อยๆ เพราะค่าใช้จ่ายของวัสดุและปริมาณและคุณสามารถให้เรารายการของทั้งหมดของรายการที่คุณต้องการ เราจะยืนยันอย่างละเอียดหนึ่งและให้คุณรายการเฉพาะเจาะจงและรายการราคา

Q: คุณสามารถทําผลิตภัณฑ์ที่กําหนดเองและการบรรจุที่กําหนดเองได้หรือไม่?
ตอบ: ครับ เราทํามาหลายแบบ
ผลิตภัณฑ์สําหรับลูกค้าของเราก่อน (ส่วนใหญ่คือสายผูก) เกี่ยวกับการบรรจุที่กําหนดเอง ไม่มีปัญหา; เราสามารถใส่โลโก้ของคุณหรือข้อมูลอื่น ๆ บนการบรรจุแค่ต้องชี้ให้เห็นว่า มันจะมีค่าใช้จ่ายเพิ่มเติม.

ถาม: คุณมีใบรับรองอะไรบ้าง?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
