Name: 0.4mm Pitch 80P BTB ที่นั่งชาย เหมาะกับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: เครื่องเชื่อม BTB
Price: 4.01 USD
Availability: InStock

บ้าน > สินค้า > ตัวเชื่อมต่อ BTB >

0.4mm Pitch 80P BTB ที่นั่งชาย เหมาะกับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors

คอนเนคเตอร์ BTB ระยะห่าง 0.4 มม.

ที่นั่งชาย 80P BTB

เครื่องเชื่อม DF40TC-80DP-0.4 ที่เข้ากันได้

สถานที่กำเนิด:

กวางตุ้ง, จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เครื่องเชื่อม BTB

ติดต่อเรา

ขอทุน

รายละเอียดสินค้า

แอปพลิเคชัน:

พีซีบี

เพศ:

หญิง/ชาย

การทำงาน:

ใช้ในสินค้าอุปโภคบริโภค

อุณหภูมิในการทำงาน:

-40~+105℃

ความยาวพิน:

การปรับแต่ง

การชุบ:

ทอง

เน้น:

คอนเนคเตอร์ BTB ระยะห่าง 0.4 มม.

ที่นั่งชาย 80P BTB

เครื่องเชื่อม DF40TC-80DP-0.4 ที่เข้ากันได้

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable price

รายละเอียดการบรรจุ

แพคเกจสูญญากาศ, กล่องในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

วิดีโอ

ขั้วต่อ BTB 0.8 มม. 10 20 40 100 พิน ความเร็วในการส่งสูง ขั้วต่อตัวผู้ ตัวเมีย

หา ราคา ที่ ดี ที่สุด

วิดีโอ

คอนเนคเตอร์ตัวเมียแบบสองแถวทองเหลือง 60 พิน ระยะห่าง 0.8 มม. แบบ BTB สำหรับงาน PCB

หา ราคา ที่ ดี ที่สุด

วิดีโอ

ขั้วต่อ PCB แบบสองแถว 90 พิน BTB ซ็อกเก็ตตัวเมีย ระยะห่างแคบ 0.4 มม. ขั้วต่อ Mezzanine แบบ Board-to-Board ที่เข้ากันได้

หา ราคา ที่ ดี ที่สุด

วิดีโอ

0.4mm Pitch 80P BTB ที่นั่งชาย เหมาะกับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

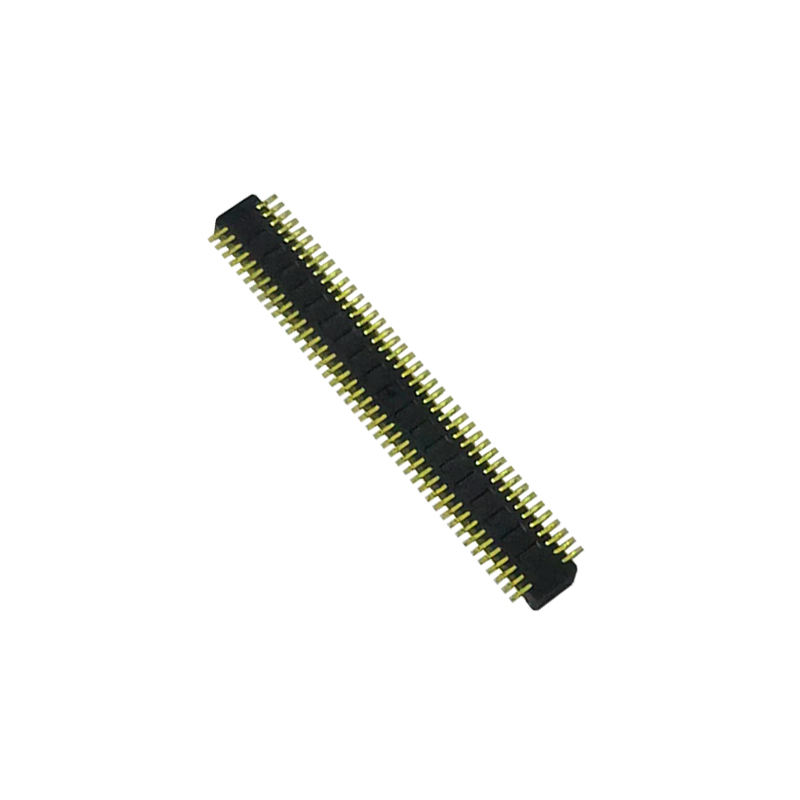

0.4 มม. Pitch 80P BTB Male Seat เข้ากันได้กับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors

จุดเด่นของผลิตภัณฑ์

✅ การจับคู่แบบซ่อนและปรับแนวอัตโนมัติ: มีซี่โครงนำทางในตัวสำหรับความคลาดเคลื่อนในการจัดตำแหน่ง 0.33 มม. ป้องกันความเสียหายของพินระหว่างการจับคู่ด้วยมือ/อัตโนมัติ; การเข้ารหัสแบบย้อนกลับเพื่อหลีกเลี่ยงการใส่ผิด

✅ ประสิทธิภาพความเร็วสูง: รองรับสัญญาณสูงสุด 20Gbps เข้ากันได้กับ PCIe 4.0, USB4 Gen2, MIPI high-speed differential pairs

✅ ความสูงที่จับคู่ที่ควบคุมได้: ความสูงในการวางซ้อนที่เสถียรสำหรับการออกแบบระยะห่าง PCB สองชั้น; ระยะห่าง 0.4 มม. กะทัดรัดสำหรับการจัดวาง PCB ความหนาแน่นสูง

✅ เทปและม้วน SMT: เข้ากันได้โดยตรงกับเครื่อง pick-and-place ให้ผลผลิตการประกอบสูงสำหรับการผลิตจำนวนมาก

คำอธิบายผลิตภัณฑ์

หมวดหมู่	รายการ	พารามิเตอร์
ไฟฟ้า	กระแสไฟที่กำหนด	0.3A ต่อพิน
	แรงดันไฟฟ้าที่กำหนด	30V AC/DC
	ความต้านทานหน้าสัมผัสสูงสุด	≤90mΩ
	ความต้านทานฉนวนขั้นต่ำ	≥50MΩ
เชิงกล	ระยะห่าง	0.4 มม.
	ตำแหน่ง	80P ชาย
	รอบการจับคู่	30 ครั้ง
	ช่วงการปรับแนวอัตโนมัติ	±0.33 มม.
วัสดุและการชุบ	ตัวเรือน	LCP, UL94V-0 สีดำ
	วัสดุหน้าสัมผัส	ทองเหลืองฟอสเฟอร์
	การชุบหน้าสัมผัส	การชุบทองแบบเลือกพื้นที่จับคู่, แบเรียร์นิกเกิลเพื่อป้องกันการไหลของบัดกรี
สภาพแวดล้อม	อุณหภูมิการทำงาน	-35℃ ~ +85℃
	อุณหภูมิการจัดเก็บ	-10℃ ~ +60℃
	การปฏิบัติตามข้อกำหนด	RoHS, REACH
คู่มือการบัดกรี	โปรไฟล์การไหลย้อนกลับ	ปฏิบัติตามเส้นโค้งการไหลย้อนกลับ SMT มาตรฐาน
	การบัดกรีด้วยมือ	350℃, ภายใน 3 วินาที

อ้างอิงโยง / ทางเลือก

เปลี่ยนได้โดยตรง เข้ากันได้กับ Hirose DF40TC-80DP-0.4. รูปแบบเดียวกัน, โปรไฟล์การจับคู่, และประสิทธิภาพทางไฟฟ้า เข้ากันได้โดยตรงแบบพินต่อพิน & รูปแบบ PCB; ไม่จำเป็นต้องออกแบบ PCB ใหม่สำหรับการเปลี่ยน. การตรวจสอบโยงทางเลือก: ความสูงในการวางซ้อนและความเร็วที่เทียบเคียงได้กับ Amphenol, Molex 0.4 มม. ซีรีส์ BTB ความหนาแน่นสูง.

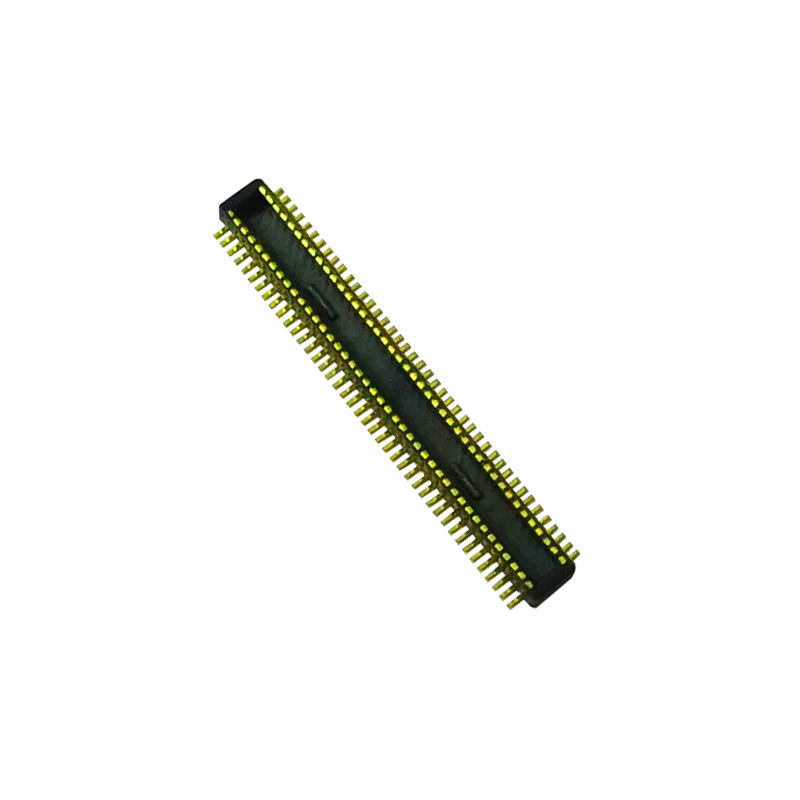

0.4mm Pitch 80P BTB ที่นั่งชาย เหมาะกับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors

คุณสมบัติผลิตภัณฑ์

โครงสร้างป้องกันการปลอมและนำทางตัวเอง ทนต่อการเยื้องศูนย์ในการประกอบ ลดความเสี่ยงในการจับคู่ที่ผิดพลาด
การออกแบบแบเรียร์การไหลของบัดกรี หลีกเลี่ยงการปนเปื้อนทองคำระหว่างการบัดกรีแบบไหลย้อนกลับ
ซี่โครงดูดซับแรงกระแทกเสริม เพิ่มความแข็งแรงเชิงกลภายใต้การสั่นสะเทือน
รูปแบบความหนาแน่นสูง กะทัดรัด ประหยัดพื้นที่ PCB สำหรับอุปกรณ์บาง
การตอบสนองแบบคลิกที่สัมผัสได้ชัดเจนเมื่อจับคู่เต็มที่ เพื่อตรวจจับการจับคู่ที่ไม่สมบูรณ์

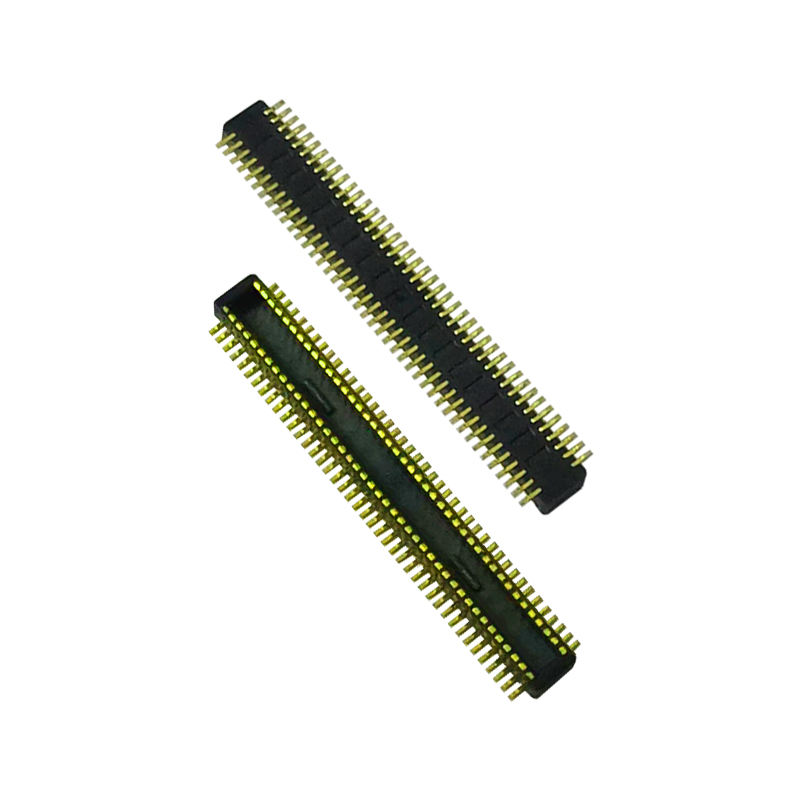

0.4mm Pitch 80P BTB ที่นั่งชาย เหมาะกับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors

ข้อได้เปรียบของผลิตภัณฑ์

การเปลี่ยนที่ใช้งานง่ายสำหรับวิศวกร: รูปแบบเดียวกันกับ Hirose DF40TC-80DP-0.4, สลับการออกแบบได้อย่างรวดเร็วโดยไม่ต้องเปลี่ยนแปลงเลย์เอาต์
ความสมบูรณ์ของสัญญาณความเร็วสูงที่เสถียร, การครอสทอล์กต่ำสำหรับอินเทอร์เฟซความเร็วสูง
การควบคุมระนาบที่เข้มงวด ลดความเสี่ยงของสุสาน SMT และการเปิดบัดกรี
ข้อได้เปรียบด้านเวลานำโรงงานในประเทศเมื่อเทียบกับแบรนด์นำเข้า, ห่วงโซ่อุปทานที่เสถียร
QC ในบ้านเต็มรูปแบบ: การตรวจสอบด้วยภาพและไฟฟ้า 100% ก่อนจัดส่ง

การใช้งาน

อุปกรณ์สวมใส่,

เมนบอร์ดแบบฝัง,

เซ็นเซอร์อุตสาหกรรม,

เทอร์มินัลมือถือ,

โมดูลจอแสดงผล,

ฮาร์ดแวร์ AI edge computing,

อุปกรณ์ทางการแพทย์แบบพกพา,

โมดูลส่งสัญญาณภาพและ MIPI ของกล้อง.

0.4mm Pitch 80P BTB ที่นั่งชาย เหมาะกับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors

บรรจุภัณฑ์

เทปและม้วน (ม้วน). บรรจุภัณฑ์ม้วนมาตรฐาน เข้ากันได้กับเครื่อง pick-and-place อัตโนมัติ SMT, ทำงานได้โดยตรงบนสายการผลิตของคุณ.

0.4mm Pitch 80P BTB ที่นั่งชาย เหมาะกับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors เวลานำ

ตัวอย่าง: 3 วันทำการ
คำสั่งซื้อจำนวนมาก: 1-3 สัปดาห์
MOQ: ต่อรองได้
มีตัวอย่างฟรี; รองรับการปล่อยตัวอย่างอย่างรวดเร็ว

การรับรองโรงงานและบริการที่กำหนดเอง

การรับรอง: ISO9001, RoHS, REACH compliant.

นโยบายตัวอย่าง: มีตัวอย่างฟรี; การปล่อยตัวอย่างอย่างรวดเร็ว
MOQ: MOQ ต่ำสำหรับชิ้นส่วนมาตรฐาน; สามารถนับพิน/ความสูงในการวางซ้อนที่กำหนดเองได้ตามคำขอ
การปรับแต่ง: พินที่กำหนดเอง, ความสูงในการวางซ้อน, ความหนาของการชุบ, ตัวเลือกการป้องกันสำหรับข้อกำหนดโครงการพิเศษ
การสนับสนุนด้านวิศวกรรมเต็มรูปแบบ: เอกสารข้อมูล, ภาพวาด 2D/3D, รูปแบบ PCB, รายงานการทดสอบมีให้ตามคำขอ

คำแนะนำการเลือกวิศวกร

ยืนยันความสูงในการจับคู่ระหว่าง PCB สองตัวของคุณก่อน; จับคู่ข้อกำหนดความสูงที่จับคู่
ตรวจสอบข้อกำหนดความเร็วสูง: รองรับ 20Gbps สำหรับ PCIe4 / USB4 / MIPI
ยืนยันบรรจุภัณฑ์ม้วนหากคุณใช้การประกอบอัตโนมัติ SMT
สำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ให้ตรวจสอบการยึดจับคู่และโครงสร้างซี่โครงกันกระแทก
ส่งภาพวาดรูปแบบ PCB ของคุณเพื่อตรวจสอบก่อนการจับคู่ก่อนสั่งซื้อจำนวนมาก

คำถามที่พบบ่อย

ถาม: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?

ตอบ: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก.

ถาม: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่?ตอบ: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์อะไรและต้องการจำนวนเท่าใด หากเราไม่มี เราสามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ เพื่อเป็นข้อมูลอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน.

ถาม: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?

ตอบ: ใช่ เราจัดหาตัวอย่างฟรี 5-10 ชิ้นสำหรับทดสอบ แต่คุณต้องชำระค่าจัดส่ง.

ถาม: แล้วเวลาในการจัดส่งของคุณล่ะ?

ตอบ: สินค้าในสต็อกจัดส่งภายใน 1 วัน; สินค้าที่กำหนดเองจัดส่งภายใน 5-7 วัน.

ถาม: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: สำหรับพัสดุขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS. นั่นคือบริการ Door-to-Door. สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเลได้ เราใช้กล่องส่งออกมาตรฐาน เราจะรับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง.

6. ถาม: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?

ตอบ: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal. โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเงินเป็นเงินหยวนได้ ไม่มีปัญหา.

7. ถาม: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?

ตอบ: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด; IQC, OQC, IPQC และ QA คิดเป็น 10% ของแผนกคุณภาพของเรา การทดสอบ CCD ถูกนำไปใช้กับ 99% ของการใช้งานผลิตภัณฑ์ของบริษัท.

ถาม: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?

ตอบ: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะทำราคาทั้งหมดในรายการ และราคาจะเปลี่ยนแปลงอยู่เสมอเนื่องจากต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างรอบคอบทีละรายการและให้รายการข้อมูลจำเพาะและราคาแก่คุณ.

ถาม: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?

ตอบ: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ). เกี่ยวกับการบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหา เราสามารถใส่โลโก้ของคุณหรือข้อมูลอื่น ๆ ลงบนบรรจุภัณฑ์ได้ เพียงแค่ชี้แจงว่าจะมีค่าใช้จ่ายเพิ่มเติมบางส่วน.

ถาม: คุณมีใบรับรองอะไรบ้าง?

ตอบ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
