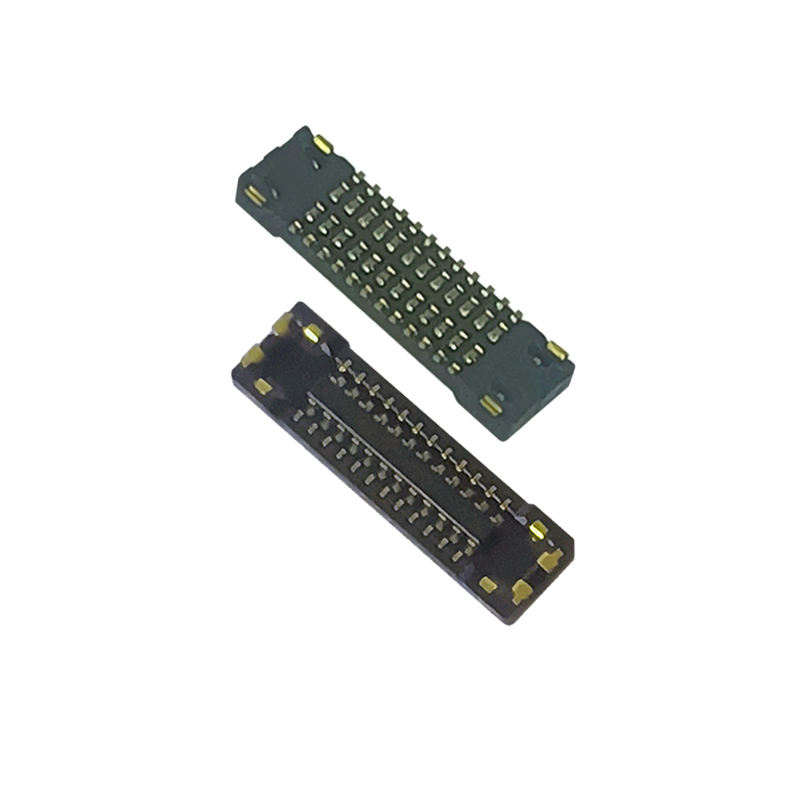

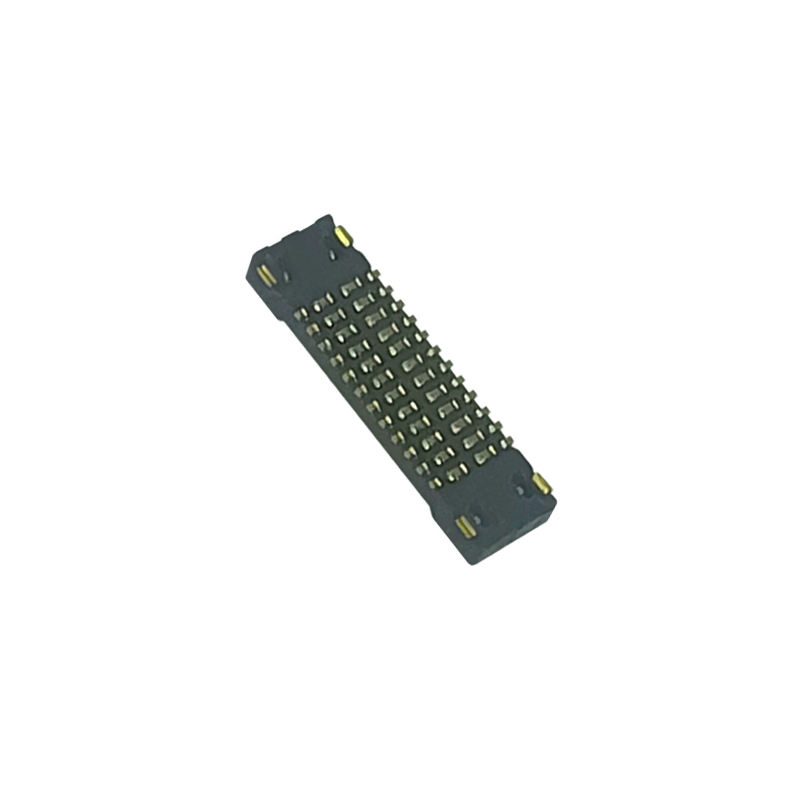

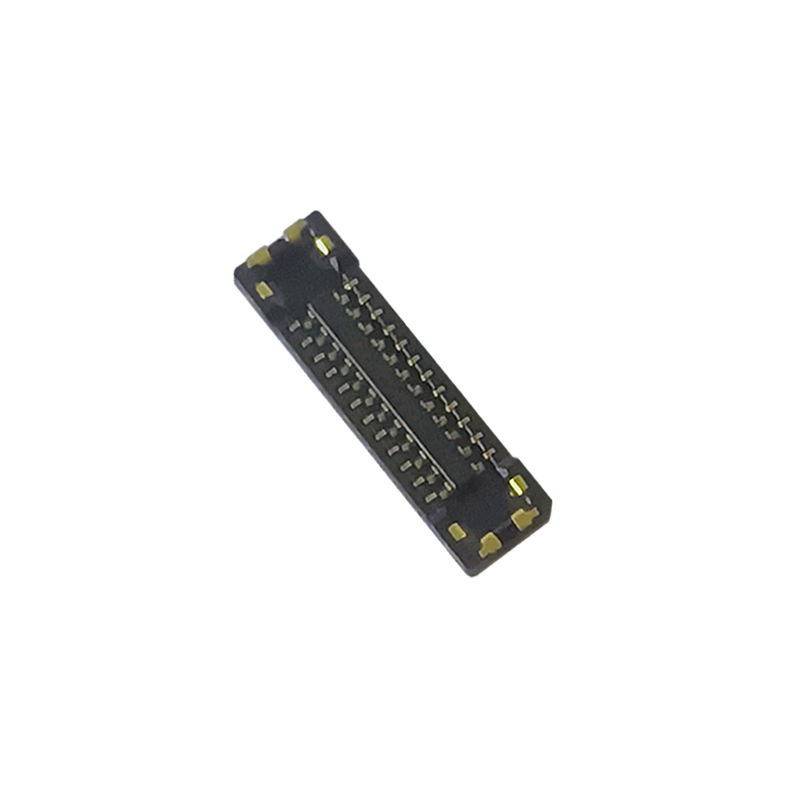

Name: 24 พิน 0.35 มม. ระยะห่างแคบ BTB ที่นั่งตัวเมีย WP27D-S024VA1-R15000 คอนเนคเตอร์ Board To Board แบบ Mezzanine
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: เครื่องเชื่อม BTB
Price: 4.01 USD
Availability: InStock

บ้าน > สินค้า > ตัวเชื่อมต่อ BTB >

24 พิน 0.35 มม. ระยะห่างแคบ BTB ที่นั่งตัวเมีย WP27D-S024VA1-R15000 คอนเนคเตอร์ Board To Board แบบ Mezzanine

24 พิน BTB คอนเนคเตอร์ตัวเมีย

คอนเนคเตอร์ Board to Board ระยะห่างแคบ 0.35 มม.

WP27D-S024VA1-R15000 คอนเนคเตอร์ Mezzanine

สถานที่กำเนิด:

กวางตุ้ง, จีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

เครื่องเชื่อม BTB

ติดต่อเรา

ขอทุน

รายละเอียดสินค้า

แอปพลิเคชัน:

พีซีบี

เพศ:

หญิง/ชาย

การทำงาน:

ใช้ในสินค้าอุปโภคบริโภค

อุณหภูมิในการทำงาน:

-40~+105℃

ความยาวพิน:

การปรับแต่ง

การชุบ:

ทอง

เน้น:

24 พิน BTB คอนเนคเตอร์ตัวเมีย

คอนเนคเตอร์ Board to Board ระยะห่างแคบ 0.35 มม.

WP27D-S024VA1-R15000 คอนเนคเตอร์ Mezzanine

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1,000 ชิ้น

ราคา

Negotiable price

รายละเอียดการบรรจุ

แพคเกจสูญญากาศ, กล่องในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

3KK ชิ้น

สินค้าที่เกี่ยวข้อง

วิดีโอ

ขั้วต่อ BTB 0.8 มม. 10 20 40 100 พิน ความเร็วในการส่งสูง ขั้วต่อตัวผู้ ตัวเมีย

หา ราคา ที่ ดี ที่สุด

วิดีโอ

คอนเนคเตอร์ตัวเมียแบบสองแถวทองเหลือง 60 พิน ระยะห่าง 0.8 มม. แบบ BTB สำหรับงาน PCB

หา ราคา ที่ ดี ที่สุด

วิดีโอ

ขั้วต่อ PCB แบบสองแถว 90 พิน BTB ซ็อกเก็ตตัวเมีย ระยะห่างแคบ 0.4 มม. ขั้วต่อ Mezzanine แบบ Board-to-Board ที่เข้ากันได้

หา ราคา ที่ ดี ที่สุด

วิดีโอ

0.4mm Pitch 80P BTB ที่นั่งชาย เหมาะกับ DF40TC-80DP-0.4 Board to Board & Mezzanine Connectors

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

24Pin 0.35mm สะดวก BTB ที่นั่งหญิง WP27D-S024VA1-R15000 เครื่องเชื่อม Mezzanine Board-to-Board รองรับ

ประเด็นสําคัญของสินค้า

✅ Blind Mating & Self Alignment กรอบคู่นําป้องกันการผิดการสอดคล้อง, ละเอียดการสับเปลี่ยนการประกอบ, หลีกเลี่ยงการเสียหายของปินระหว่างการจับคู่ด้วยมือ / อัตโนมัติ

✅ ความสมบูรณ์แบบของสัญญาณความเร็วสูง การส่งสัญญาณความถี่สูงที่มั่นคง สําหรับการสะสม PCB หลายชั้น

✅ ความสูงที่ติดตั้ง 0.7 มิลลิเมตร, การควบคุมช่องว่าง PCB ที่แม่นยําสําหรับการออกแบบอุปกรณ์โปรไฟล์บาง

✅ โครงสร้างสัมผัสจุดสอง, ป้องกันการสั่นและป้องกันการกระแทก, คลิกฟี๊ดบี๊ดชัดเจนเพื่อยืนยันการจับคู่อย่างสมบูรณ์

✅ SMT tape reel packaging, pick direct & place on your automatic assembly line การบรรจุเทปเทป SMT และการวางในสายการประกอบอัตโนมัติ

คําอธิบายสินค้า

ประเภท	รายการ	รายละเอียด
ประสิทธิภาพไฟฟ้า	ปิช	0.35 มม.
	จํานวน Pin	24P (สัญญาณ + เทอร์มิเนลพลังงานบูรณาการ)
	ความดันเฉพาะ	50V AC/DC
	ปัจจุบัน	ปินสัญญาณ:0.3A; ไพน์พลังงาน:3.0A
	ความต้านทานต่อการสัมผัส	สัญญาณ ≤ 70mΩ ; พลังงาน ≤ 20mΩ (เริ่มต้น)
	ความต้านทานต่อการปิด	≥ 1000MΩ @ 250VDC
	ทนความกระชับกําลัง	150V AC, 60s ไม่มีความเสีย
ผลงานทางกล	ความสูงของคู่	0.7 มิลลิเมตร
	ความทนทาน	30 รอบการเพาะพันธุ์
	พลังการเจอกัน / ไม่เจอกัน	กํากับแรงการใส่ต่ําแรงการยึดมั่นคง
วัสดุและการเคลือบ	วัสดุติดต่อ	สายเหล็ก
	คอนแทคเพลติ้ง	การเคลือบทองคําบนพื้นที่จับคู่; ป้องกัน nickel เพื่อป้องกัน solder wicking
	อุปกรณ์กันไฟ	พลาสติกความร้อนสูง LCP UL94V-0
สังคม	อุณหภูมิการทํางาน	-40°C ~ +85°C
	ความสอดคล้อง	RoHS, REACH
คู่มือการผสม	ประเภทการติดตั้ง	การติดตั้งพื้นผิว SMT
	โปรไฟล์การไหลกลับ	สูงสุด 260 °C สูงสุด, การไหลกลับ SMT มาตรฐาน

อ้างอิงข้าม / แทน

ตัวเลือกที่เข้ากันได้แบบดร็อปอินกับ JAE WP27D-S024VA1-R15000
รอยเท้าเดียวกัน ความสูงของสต๊อปปิ้ง ความหมายของปิน และผลงานไฟฟ้า
การแทนที่โดยตรงของชิ้นเดิมของ JAE โดยไม่ต้องปรับปรุงการวางแผน PCB
นอกจากนี้ยังเป็นทางเลือกลดต้นทุนให้กับแบรนด์ BTB สากลระดับพรีเมี่ยมสําหรับการใช้งาน mezzanine ความละเอียดสูงสุด 0.35 มม.

24 พิน 0.35 มม. ระยะห่างแคบ BTB ที่นั่งตัวเมีย WP27D-S024VA1-R15000 คอนเนคเตอร์ Board To Board แบบ Mezzanine

ลักษณะสินค้า

กรอบนําทางโลหะที่ติดตั้งสําหรับการจับคู่แบบตาบอดและการปรับตัวเอง ทนต่อการสับเปลี่ยนการประกอบเล็ก ๆ น้อย ๆ ป้องกันการบิดปิ้นในการผลิตจํานวนมาก
การออกแบบจุดติดต่อสองจุด, รักษาความต้านทานต่อการติดต่อที่มั่นคงภายใต้การสั่นสะเทือนและกระแทก
ไฮบริดสัญญาณ + พลังงาน ทอร์มิเนลบูรณาการ ประหยัดพื้นที่ PCB
ความสูงการสต็อปปอยล์ต่ํา 0.7 มิลลิเมตร เหมาะสําหรับการสต็อปปอยล์เครื่องมือบาง
การเคลือบติดต่อทองคํา, การป้องกันการออกซิเดนที่ดีและผลการแสดงสัญญาณความถี่สูง
โครงสร้างการเสริมเสริมที่ถือไว้, ป้องกันตัวประกอบระหว่างการผสมพันธุ์
คลิกเสียงชัดเจนเพื่อยืนยันการเจอกันเต็มที่ ลดความเสี่ยงของการเจอกันไม่เต็ม

24 พิน 0.35 มม. ระยะห่างแคบ BTB ที่นั่งตัวเมีย WP27D-S024VA1-R15000 คอนเนคเตอร์ Board To Board แบบ Mezzanine

ข้อดีของสินค้า

การเปลี่ยนที่สะดวกต่อวิศวกร: รอยเท้าเดียวกับชิ้นส่วน JAE ของเดิม ไม่จําเป็นต้องออกแบบ PCB
ความมั่นคงในการจัดส่งที่ดีขึ้น: ระยะเวลาการดําเนินงานที่สั้น VS ระยะเวลาการดําเนินงานยาวของแบรนด์เดิมในต่างประเทศ
เตรียมการผลิตจํานวนมากแล้ว: การควบคุม coplanarity ที่เข้มงวด ผลิตผลการประกอบ SMT ที่สูง
การปรับปรุงค่าใช้จ่าย: ราคาที่แข่งขันได้โดยไม่เสียสละความถี่สูงและความน่าเชื่อถือทางกล
การสนับสนุนด้านวิศวกรรมอย่างรวดเร็ว: แผ่นข้อมูล ไฟล์ 3D STEP รอยเท้า PCB มีให้ตามคําขอ

การใช้งาน

อุปกรณ์ที่ใส่ได้

นาฬิกาฉลาด

แว่นตา AR/VR

หน่วยย่อยของสมาร์ทโฟน

โมดูลภายในแท็บเล็ต

เครื่องตรวจจับ IoT compact

อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์พกพา

โมดูลกล้องขนาดเล็ก

โมดูลจอขนาดเล็ก

24 พิน 0.35 มม. ระยะห่างแคบ BTB ที่นั่งตัวเมีย WP27D-S024VA1-R15000 คอนเนคเตอร์ Board To Board แบบ Mezzanine

การบรรจุ

เทป & รีล (รีล): 15,000 pcs / รีล เทปพับพับ

รองรับได้อย่างเต็มที่กับเครื่อง SMT และพร้อมที่จะบรรจุโดยตรงในสายการผลิตของคุณ

24 พิน 0.35 มม. ระยะห่างแคบ BTB ที่นั่งตัวเมีย WP27D-S024VA1-R15000 คอนเนคเตอร์ Board To Board แบบ Mezzanine ระยะเวลา

ตัวอย่าง: 3 วันทําการ
สั่งจํานวนมาก: 1 ~ 3 สัปดาห์
MOQ: สามารถต่อรองได้
การสนับสนุนตัวอย่างฟรี; การปล่อยตัวอย่างอย่างรวดเร็วเพื่อการรับรองทางวิศวกรรม

การรับรองโรงงานและบริการตามสั่ง

การรับรอง: ISO9001, RoHS, REACH

นโยบายตัวอย่าง: มีตัวอย่างฟรี, การปล่อยตัวอย่างอย่างรวดเร็ว
MOQ: MOQ ต่ําสําหรับชิ้นส่วนมาตรฐาน; จํานวนสปิ้น / ความสูงการสต็อปตามต้องการ
การปรับแต่ง: PIN ที่กําหนดเอง ความสูงการสต็อป, ความหนา plating, ตัวเลือกการป้องกันสําหรับความต้องการพิเศษของโครงการ
การสนับสนุนด้านวิศวกรรมอย่างเต็มที่: แผ่นข้อมูล, การวาดภาพ 2D/3D, ลักษณะของ PCB, รายงานการทดสอบ

คู่มือการคัดเลือกช่าง

ยืนยันความสูงที่ต้องการในการค้อน: รุ่นนี้ถูกกําหนดไว้ที่ 0.7 มิลลิเมตร ติดต่อเราหากต้องการความสูงค้อนอื่น
ยืนยันผลลัพธ์ PCB: ตรวจสอบข้ามกับผลลัพธ์ที่เราให้ก่อนการวางแผนเย็น
การประเมินวิธีการจับคู่: ส่วนนี้รองรับการจับคู่แบบตาบอด แนะนําสําหรับการประกอบอัตโนมัติหรือการประกอบด้วยมือที่มีความยากลําบากในการปรับตัว
การออกแบบความเร็วสูง: ติดต่อทีมงานความสมบูรณ์ของสัญญาณของเรา หากคุณต้องการข้อมูลการทดสอบความเสื่อม / การสูญเสียการใส่
ตัวอย่างแรก: ดําเนินการรับรองต้นแบบด้วยตัวอย่างฟรีเสมอ ก่อนการผลิตจํานวนมาก

FAQ

ถาม: คุณมีคัดลอกสินค้าไหมครับ คุณสามารถส่งคัดลอกสินค้ามาให้ผมดูได้มั้ยครับ

ตอบ: ครับ คุณสามารถติดต่อเราผ่านระบบออนไลน์ หรือส่งอีเมลเพื่อรับรายการสินค้า

Q: ผมหาสินค้าไม่ได้ในตลาดของคุณโลเก้ คุณสามารถทําผลิตภัณฑ์นี้ให้ฉันได้มั้ย

ตอบ: แผนภาพของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด แค่บอกเราว่าคุณต้องการผลิตภัณฑ์อะไร และต้องการจํานวนเท่าไหร่ หากเราไม่มีมัน เรายังสามารถออกแบบและทําแบบใหม่เพื่อผลิตมันได้สําหรับความหมายของคุณ, การทําแบบจําลองธรรมดา จะใช้เวลาประมาณ 35-45 วัน

Q: คุณสามารถให้ตัวอย่างได้หรือไม่ ตัวอย่างเหล่านี้ฟรี?

ตอบ: ครับ เราให้ตัวอย่างฟรี 5-10 ชิ้น สําหรับการทดสอบ แต่คุณต้องจ่ายค่าจัดส่ง

Q: แล้วเวลาจัดส่งของคุณล่ะ?

A: สินค้าในสต็อกจัดส่งภายใน 1 วัน; สินค้าที่กําหนดเองจัดส่งภายใน 5-7 วัน

Q: วิธีการส่งคําสั่งของฉัน?

ตอบ: สําหรับแพ็คเกจขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการประตูต่อประตู สําหรับแพ็คเกจขนาดใหญ่ เราสามารถส่งโดยอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐานเราจะรับผิดชอบต่อการเสียหายของสินค้าใด ๆ ที่เกิดขึ้นระหว่างการจัดส่ง.

6. Q: คุณยอมรับการชําระเงินแบบไหน ผมสามารถชําระเงิน RMB ได้ไหม?

A: เรายอมรับ T / T ((การโอนเงิน), Western Union, และ PayPal. กรุณามั่นใจว่าเราสามารถรับจํานวนเท่าๆ กันกับใบชําระเงิน. และคุณสามารถชําระเงินในยูเอ็นบี. ไม่มีปัญหา.

7. Q: วิธีการเกี่ยวกับการควบคุมคุณภาพของบริษัทของคุณ

ตอบ: ติดตาม ISO9001 อย่างเคร่งครัด IQC, OQC, IPQC และ QA อยู่อาศัย 10% ของฝ่ายคุณภาพของเรา การทดสอบ CCD ถูกนําไปใช้ใน 99% ของการใช้สินค้าของบริษัทของเรา

Q: ผมต้องการรายการราคาของสินค้าทั้งหมดของคุณ คุณมีรายการราคาไหม?

ตอบ: เราไม่มีรายการราคาของสินค้าทั้งหมด เพราะเรามีสินค้ามากมาย มันเป็นไปไม่ได้ที่จะทํารายการราคาของสินค้าทั้งหมดและราคาก็เปลี่ยนไปเรื่อยๆ เพราะค่าใช้จ่ายของวัสดุและปริมาณและคุณสามารถให้เรารายการของทั้งหมดของรายการที่คุณต้องการ เราจะยืนยันอย่างละเอียดหนึ่งและให้คุณรายการเฉพาะเจาะจงและรายการราคา

Q: คุณสามารถทําผลิตภัณฑ์ที่กําหนดเองและการบรรจุที่กําหนดเองได้หรือไม่?

ตอบ: ครับ เราทํามาหลายแบบ

ผลิตภัณฑ์สําหรับลูกค้าของเราก่อน (ส่วนใหญ่คือสายผูก) เกี่ยวกับการบรรจุที่กําหนดเอง ไม่มีปัญหา; เราสามารถใส่โลโก้ของคุณหรือข้อมูลอื่น ๆ บนการบรรจุแค่ต้องชี้ให้เห็นว่า มันจะมีค่าใช้จ่ายเพิ่มเติม.

ถาม: คุณมีใบรับรองอะไรบ้าง?

A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
