สถานที่กำเนิด:
กวางตุ้ง, จีน
ชื่อแบรนด์:
XTKCONN
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
เครื่องเชื่อม BTB
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ

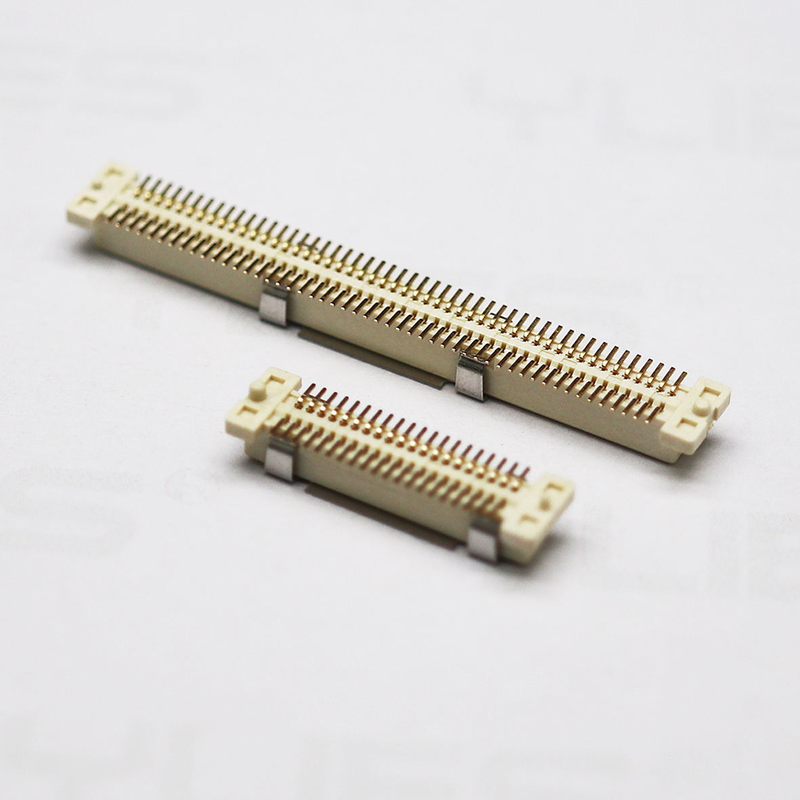

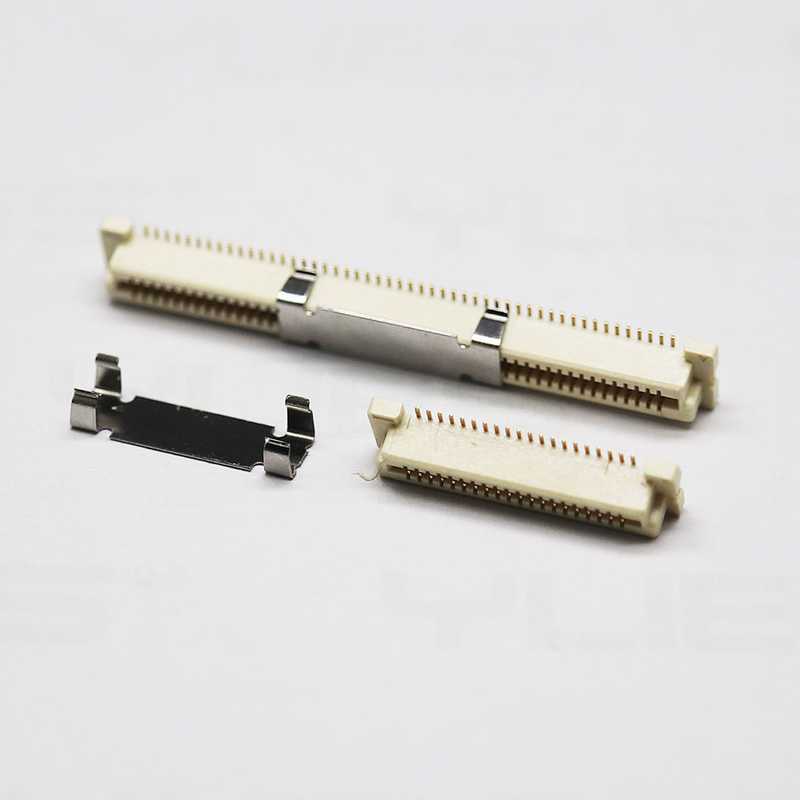

คอนเนคเตอร์ BTB 0.8 มม. Pitch Dual Slot SMT SMD Female Male PCB Board-to-Board Connector
ไฮไลท์ผลิตภัณฑ์
✅ การจับคู่แบบตาบอดและการจัดตำแหน่งตัวเอง การออกแบบป้องกันการวางแนวผิดพลาด: ซี่นำทางในตัวและโครงสร้างป้องกันการเสียบผิด ช่วยดูดซับความคลาดเคลื่อนในการประกอบ PCB ป้องกันความเสียหายของพินระหว่างการจับคู่ด้วยมือ/อัตโนมัติ ✅ ความสมบูรณ์ของสัญญาณความเร็วสูง: รูปทรงหน้าสัมผัสที่ปรับให้เหมาะสมสำหรับการส่งข้อมูลความเร็วสูงที่เสถียร ลดการครอสทอล์คสำหรับการวางซ้อน PCB ความหนาแน่นสูง
✅ ตัวเลือกความสูงในการจับคู่หลายแบบ: มีความสูงในการวางซ้อนมาตรฐาน ยืดหยุ่นสำหรับการออกแบบโมดูลาร์ PCB หลายชั้น
✅ โครงสร้าง Dual Slot SMT: SMD แบบตัวผู้และตัวเมีย ติดตั้งบนพื้นผิว เข้ากันได้กับกระบวนการรีโฟลว์ PCB มาตรฐาน
รายละเอียดผลิตภัณฑ์
| หมวดหมู่ | พารามิเตอร์ | รายละเอียด |
|---|---|---|
| ไฟฟ้า | ระยะห่าง | 0.8 มม. |
| กระแสไฟที่กำหนด | 0.5 A ต่อหน้าสัมผัส | |
| แรงดันไฟฟ้าที่กำหนด | 50 V AC/DC | |
| ความต้านทานหน้าสัมผัส | ≤ 25 mΩ (เริ่มต้น) | |
| ความต้านทานฉนวน | ≥ 10 GΩ | |
| แรงดันไฟฟ้าที่ทนได้ | 250 V AC, 1 นาที | |
| กลไก | รอบการจับคู่ | อย่างน้อย 500 รอบ |
| ความคลาดเคลื่อนในการจับคู่ | ความคลาดเคลื่อนในการจัดตำแหน่งตัวเอง XY สำหรับการจับคู่แบบตาบอด | |
| ประเภทการติดตั้ง | SMT / SMD ติดตั้งบนพื้นผิว | |
| โครงสร้าง | Dual Slot, ชุดตัวผู้ + ตัวเมีย | |
| วัสดุและการชุบ | ตัวเรือน | LCP, UL94V-0, ทนความร้อนสูง |
| วัสดุหน้าสัมผัส | โลหะผสมทองแดง | |
| การชุบหน้าสัมผัส | การชุบทองบริเวณหน้าสัมผัส; ชุบนิกเกิลรองพื้น | |
| การชุบขั้วต่อ | ดีบุกด้านบนนิกเกิล | |
| สภาพแวดล้อม | อุณหภูมิการทำงาน | -40°C ~ +105°C |
| การปฏิบัติตามข้อกำหนด | RoHS, REACH, ฮาโลเจนฟรีเป็นทางเลือก | |
| คำแนะนำการบัดกรี | โปรไฟล์รีโฟลว์ | รีโฟลว์แบบไร้สารตะกั่ว, อุณหภูมิสูงสุด ≤260°C, เป็นไปตาม IPC/JEDEC J-STD-020 |
ทางเลือกที่เข้ากันได้กับลายวงจรแบบ Pin-to-pin สำหรับ JAE KX14/KX15 series, Hirose FX18 series, Molex 0.8mm pitch BTB dual slot series.
หมายเหตุ: ตรวจสอบความสูงในการวางซ้อนและจำนวนพินก่อนการออกแบบ PCB; จัดเตรียมเอกสารข้อมูลและ 3D STEP สำหรับการตรวจสอบ CAD ของคุณ
คุณสมบัติผลิตภัณฑ์
🔹 อัตราความล้มเหลวในการประกอบต่ำลง: Anti-dummy key + ความคลาดเคลื่อนในการจัดตำแหน่งตัวเอง แก้ปัญหาการวางซ้อน PCB ที่ไม่ตรงกัน ประหยัดค่าใช้จ่ายในการแก้ไขงานผลิต 🔹
โมดูลควบคุมอุตสาหกรรม: โครงสร้างหน้าสัมผัสที่ปรับแต่งแล้วรักษาความสมบูรณ์ของสัญญาณสำหรับบอร์ดความหนาแน่นสูง 🔹 เปลี่ยนได้ทันที
โมดูลควบคุมอุตสาหกรรมการจัดส่งโดยตรงจากโรงงาน: ระยะเวลารอคอยตัวอย่างและการผลิตจำนวนมากที่รวดเร็ว การทดสอบ QC เต็มรูปแบบก่อนจัดส่ง 🔹
โมดูลควบคุมอุตสาหกรรม: จัดเตรียมเอกสารข้อมูล, แบบ 2 มิติ, 3D STEP และลายวงจร PCB สำหรับการตรวจสอบการออกแบบของคุณการใช้งาน
โมดูลควบคุมอุตสาหกรรมอิเล็กทรอนิกส์ทางการแพทย์IoT gateway
โมดูลแสดงผล
อุปกรณ์อิเล็กทรอนิกส์เสริมยานยนต์
อุปกรณ์มือถือ
การวางซ้อนบอร์ดสื่อสาร
โมดูลเซ็นเซอร์ AI
บรรจุภัณฑ์
เทปและม้วน (บรรจุภัณฑ์ม้วน):
บรรจุภัณฑ์ม้วนมาตรฐานสำหรับเครื่อง SMT pick-and-place สามารถโหลดชิ้นส่วนลงในสายการผลิตอัตโนมัติของคุณได้โดยตรงโดยไม่ต้องบรรจุใหม่ มีบริการตัดเทปสำหรับต้นแบบปริมาณน้อย
ระยะเวลารอคอย
คำสั่งซื้อตัวอย่าง: 3 วันทำการ
คำสั่งซื้อการผลิตจำนวนมาก: 1-3 สัปดาห์ ขึ้นอยู่กับการกำหนดค่าและปริมาณการสั่งซื้อการรับรองโรงงานและบริการที่กำหนดเอง
A: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใดและต้องการจำนวนเท่าใด หากเราไม่มี เราก็สามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ สำหรับการอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน
Q: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?
