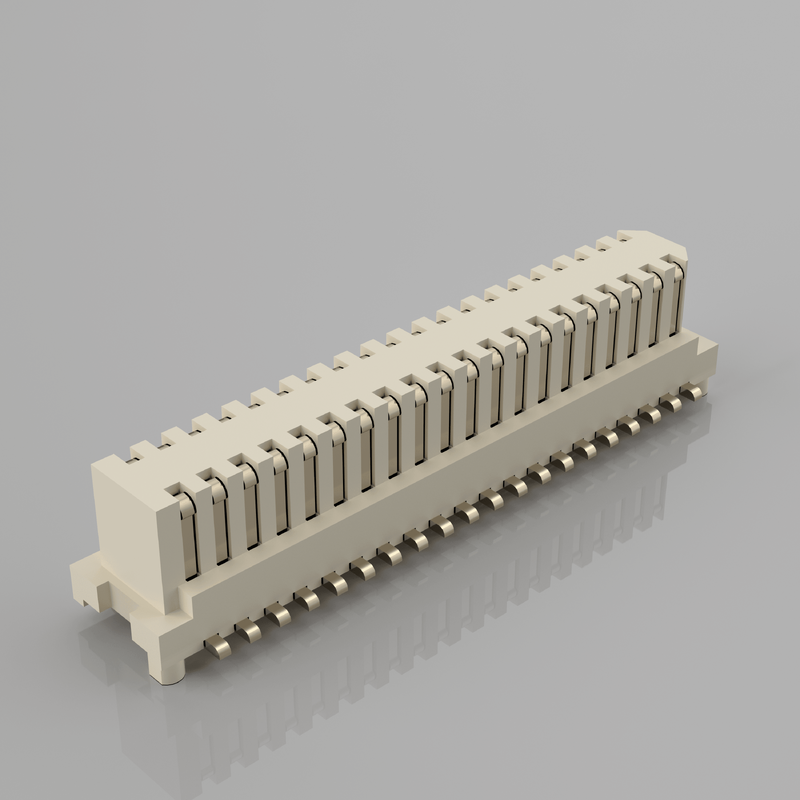

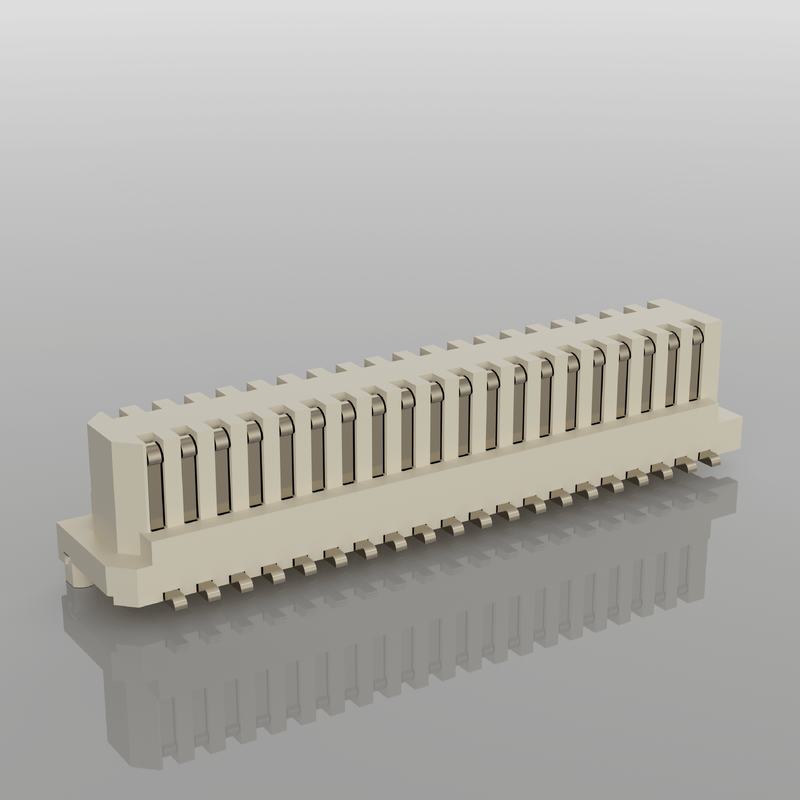

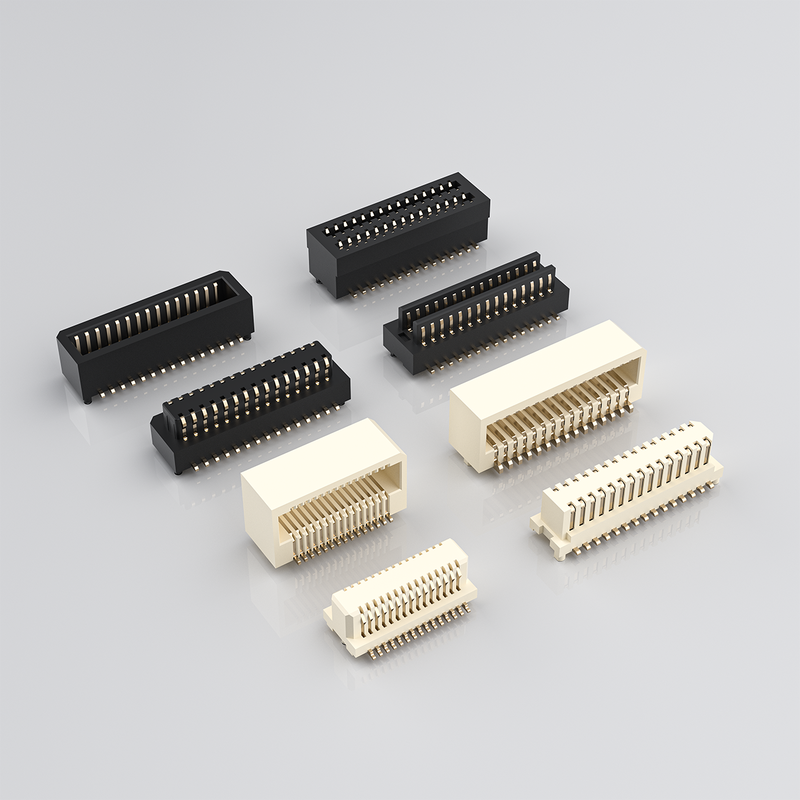

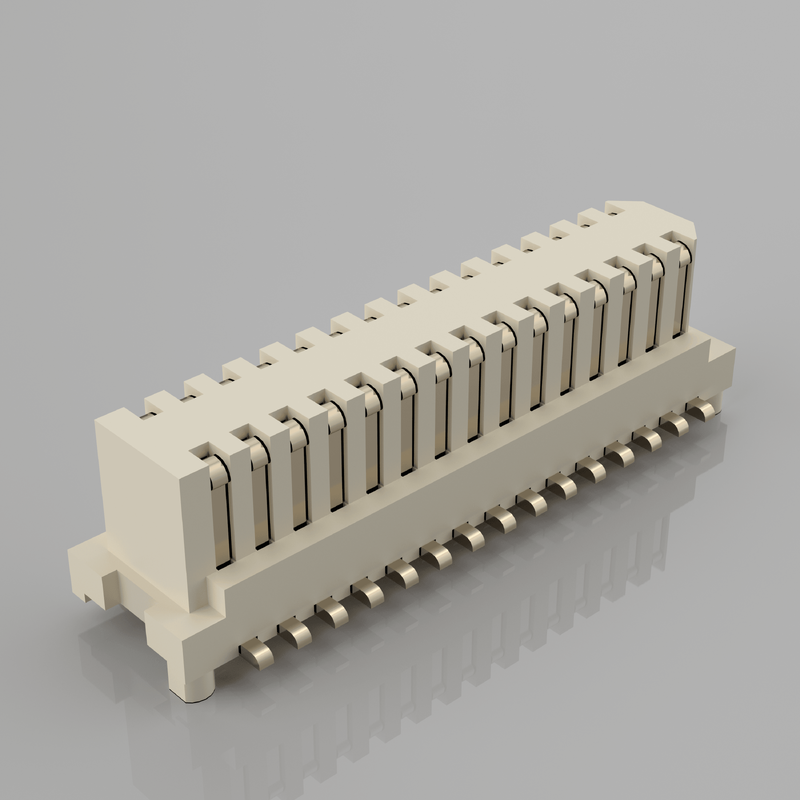

คอนเนคเตอร์บอร์ดต่อบอร์ดและเมซซานีนแบบสล็อตเดี่ยว 0.5 มม. สำหรับ PCBA
ไฮไลท์ผลิตภัณฑ์
- การจับคู่แบบตาบอดและการจัดตำแหน่งตัวเอง: แกนนำและปลอกหุ้มแบบเอียงที่ติดตั้งในตัว ชดเชยการเยื้องศูนย์ของการประกอบ X/Y; หลีกเลี่ยงความเสียหายของพินระหว่างการเสียบแบบตาบอดสำหรับการประกอบ PCBA แบบโมดูล
- ประสิทธิภาพสัญญาณความเร็วสูง: ความสมบูรณ์ของสัญญาณที่ปรับให้เหมาะสม รองรับ LVDS, PCIe, การส่งสัญญาณแบบดิฟเฟอเรนเชียลความเร็วสูงสำหรับโมดูลดิจิทัลความหนาแน่นสูง
- ความสูงเมื่อจับคู่ที่ปรับแต่งได้: ตัวเลือกความสูงเมื่อจับคู่หลายแบบ เพื่อกำหนดช่องว่างระหว่าง PCB ต่อ PCB ที่แน่นอน ให้ตรงกับข้อจำกัดของโครงสร้างภายนอกของคุณ
- รูปแบบ SMT แบบมุมฉากสล็อตเดี่ยว: การเชื่อมต่อ PCB แบบตั้งฉาก 90 องศา ช่วยประหยัดพื้นที่ภายในอุปกรณ์ที่สำคัญ
คำอธิบายผลิตภัณฑ์
| รายการ |
พารามิเตอร์ |
| ประสิทธิภาพทางไฟฟ้า |
|
| ระยะห่าง |
0.5 มม. |
| กระแสไฟที่กำหนด (ต่อหน้าสัมผัสสัญญาณ) |
0.5 A |
| แรงดันไฟฟ้าที่กำหนด |
50 V DC |
| แรงดันไฟฟ้าที่ทนได้ |
250 V AC, 1 นาที |
| ความต้านทานหน้าสัมผัสเริ่มต้น |
≤30 mΩ |
| ความต้านทานฉนวน |
≥10⁹ Ω |
| อัตราสัญญาณ |
สูงสุด 10 Gbps |
| ประสิทธิภาพเชิงกล |
|
| จำนวนตำแหน่ง |
ช่วงที่กำหนดเองตามคำขอ |
| ความสูงเมื่อจับคู่ |
ตัวเลือกความสูงในการวางซ้อนหลายแบบ |
| รอบการจับคู่ |
อย่างน้อย 30 รอบ |
| ความคลาดเคลื่อนในการจับคู่ |
ความคลาดเคลื่อนการเยื้องศูนย์ X/Y สำหรับการจับคู่แบบตาบอด |
| ประเภทการติดตั้ง |
SMT มุมฉาก |
| วัสดุและการชุบ |
|
| ปลอกหุ้ม |
LCP, ทนไฟ UL94 V-0 |
| วัสดุหน้าสัมผัส |
โลหะผสมทองแดงความแข็งแรงสูง |
| การชุบหน้าสัมผัสที่จับคู่ |
ทองบนนิกเกิล; ตัวเลือกความหนาทองหลายแบบ |
| การชุบปลาย SMT |
ดีบุกบนนิกเกิล |
| สิ่งแวดล้อม |
|
| อุณหภูมิการทำงาน |
−40 °C ~ +105 °C |
| การปฏิบัติตามข้อกำหนด |
เป็นไปตามข้อกำหนด RoHS, REACH |
| คู่มือการบัดกรี |
|
| โปรไฟล์การอบคืนตัว |
สูงสุด 245–260 °C, ปฏิบัติตามมาตรฐาน J-STD-020; ไม่มีการบัดกรีแบบคลื่น |
| การประกอบ |
เข้ากันได้กับอุปกรณ์ SMT pick-and-place มาตรฐาน |
การอ้างอิงโยง / ทางเลือก
คอนเนคเตอร์เมซซานีนแบบมุมฉากนี้ได้รับการออกแบบให้เป็นทางเลือกที่ใช้งานได้จริงสำหรับซีรีส์สากลที่เป็นที่ยอมรับจาก Molex, JAE, Hirose และ Amphenol
- รูปแบบที่เข้ากันได้แบบ Drop-in สำหรับการตรวจสอบแหล่งที่สองอย่างรวดเร็ว; ระยะห่างเท่ากัน ความสูงเมื่อจับคู่ รูปทรงภายนอกทางกลสำหรับการนำ PCBA กลับมาใช้ใหม่
- หมายเหตุ: ดำเนินการตรวจสอบทางไฟฟ้าและทางกลก่อนการผลิตจำนวนมากเสมอ; สามารถจับคู่แบบพินต่อพิน 100% ได้ตามหมายเลขชิ้นส่วนอ้างอิงของคุณ
- ลดการพึ่งพาชิ้นส่วนจากต่างประเทศที่มีระยะเวลานำยาวนาน ลดระยะเวลานำโครงการของคุณ
คุณสมบัติผลิตภัณฑ์
- โครงสร้างแบบสล็อตเดี่ยวแบบมุมฉากสำหรับการเชื่อมต่อ PCBA แบบตั้งฉาก 90 องศา
- ปลอกหุ้มแบบมีขั้ว + แกนนำ ป้องกันการใส่กลับด้านและความเสียหายของพินระหว่างการประกอบ
- ปลอกหุ้มแบบเอียงที่จัดตำแหน่งตัวเองได้ ช่วยให้การจับคู่แบบตาบอดมีความน่าเชื่อถือสำหรับการประกอบโมดูลแบบปิดโครงสร้างภายนอก
- ปลอกหุ้ม LCP เกรดสูง ทนต่ออุณหภูมิการอบคืนตัว SMT สูงโดยไม่เสียรูป
- รูปทรงหน้าสัมผัสที่ปรับให้เหมาะสม ให้ประสิทธิภาพสัญญาณดิฟเฟอเรนเชียลความเร็วสูงที่เสถียร
- ตัวเลือกความสูงเมื่อจับคู่หลายแบบ เพื่อกำหนดช่องว่าง PCB เมซซานีนที่แม่นยำ
- เข้ากันได้กับ SMT อย่างสมบูรณ์ พร้อมสำหรับการผลิตจำนวนมากด้วยเครื่อง pick-and-place อัตโนมัติ
ข้อดีของผลิตภัณฑ์
- ประกอบง่าย: ความคลาดเคลื่อนในการจับคู่แบบตาบอด รองรับข้อผิดพลาดในการวาง PCB อัตราการปฏิเสธการประกอบต่ำลง
- ปรับให้เหมาะสมกับ SI: โครงสร้างหน้าสัมผัสที่ปรับแต่งแล้ว ลดการครอสทอล์คสำหรับการส่งสัญญาณดิจิทัลความเร็วสูง
- โซลูชันแหล่งที่สอง: รูปแบบที่เข้ากันได้โดยตรงกับแบรนด์พรีเมียมจากต่างประเทศ ต้นทุนที่แข่งขันได้และระยะเวลานำที่สั้นลง
- การปรับแต่งที่ยืดหยุ่น: จำนวนพิน ความสูงเมื่อจับคู่ และความหนาของการชุบทอง สามารถกำหนดค่าได้สำหรับการออกแบบของคุณ
- คุณภาพที่สม่ำเสมอ: การควบคุมความเรียบของระนาบอย่างเข้มงวด หลีกเลี่ยงความเสี่ยงของการบัดกรีแบบเปิด SMT บนแผ่นที่มีระยะห่างแคบ
แอปพลิเคชัน
- โมดูลฝังอุตสาหกรรม
- ชุดประกอบเกตเวย์ IoT และเซ็นเซอร์
- แผงวงจรย่อย PCBA ขนาดกะทัดรัดทางการแพทย์
- อุปกรณ์ทดสอบและวัดแบบมือถือ
- โมดูลกล้องรักษาความปลอดภัยและวิชัน
- ฮาร์ดแวร์อุปกรณ์ต่อพ่วงสื่อสาร
- ชุดประกอบ PCB ซ้อนกันความหนาแน่นสูงสำหรับผู้บริโภค
- การเชื่อมต่อบอร์ดแบบตั้งฉากภายในอุปกรณ์โมดูลาร์
การบรรจุ
เทปและม้วน (บรรจุภัณฑ์ม้วน): บรรจุภัณฑ์ม้วนมาตรฐานสำหรับเครื่อง SMT pick-and-place ชิ้นส่วนสามารถโหลดลงในสายการผลิตอัตโนมัติของคุณได้โดยตรงโดยไม่ต้องบรรจุใหม่ มีบริการตัดเทปสำหรับต้นแบบปริมาณน้อย
ระยะเวลานำ
- คำสั่งซื้อตัวอย่าง: 3 วันทำการ
- คำสั่งซื้อการผลิตจำนวนมาก: 1-3 สัปดาห์ ขึ้นอยู่กับการกำหนดค่าและปริมาณการสั่งซื้อ
การรับรองโรงงานและบริการที่กำหนดเอง
- การรับรอง: เป็นไปตามข้อกำหนด ISO9001, RoHS, REACH
- นโยบายตัวอย่าง: รองรับตัวอย่างฟรี, การตอบสนองตัวอย่างที่รวดเร็ว
- MOQ: MOQ ต่ำสำหรับชิ้นส่วนมาตรฐาน; MOQ การกำหนดค่าที่กำหนดเองตามการประเมิน
- ความสามารถในการปรับแต่ง: จำนวนพินที่กำหนดเอง ความสูงในการวางซ้อนเมื่อจับคู่ ความหนาของการชุบ การปรับเปลี่ยนทางกล บรรจุภัณฑ์พิเศษตามแบบ/ข้อกำหนดของคุณ
คำแนะนำการเลือกวิศวกร
- ยืนยันมิติที่สำคัญ: ความสูงเมื่อจับคู่ = ช่องว่างคงที่ระหว่าง PCB สองแผ่น; เลือกตัวแปรความสูงที่ถูกต้องก่อน
- นับจำนวนพินทั้งหมด: แยกพินสัญญาณและพินกำลังสำรองพินกราวด์สำหรับความสมบูรณ์ของสัญญาณความเร็วสูง
- ตรวจสอบอัตราข้อมูลที่ต้องการ: ยืนยันว่าจำเป็นต้องมีประสิทธิภาพดิฟเฟอเรนเชียลความเร็วสูงสำหรับโปรโตคอลของคุณหรือไม่
- กำหนดข้อกำหนดการชุบ: การชุบทองที่หนาขึ้นสำหรับการใช้งานที่มีอายุการใช้งานยาวนานในสภาพแวดล้อมที่มีการสั่นสะเทือน / สภาพแวดล้อมที่รุนแรง
- เงื่อนไขการประกอบ: หากผลิตภัณฑ์ของคุณต้องการการประกอบแบบตาบอด ให้ยืนยันว่าความคลาดเคลื่อนในการจัดตำแหน่งตัวเองตรงกับโครงสร้างทางกลของคุณ
- กระบวนการ SMT: ใช้บรรจุภัณฑ์ม้วนสำหรับการผลิตจำนวนมาก; ขอตัวอย่างฟรีเพื่อตรวจสอบต้นแบบก่อนการเปิดตัวเต็มรูปแบบ
- การอ้างอิงโยง: ส่งหมายเลขชิ้นส่วนคู่แข่งเดิมของคุณ; เราจะแนะนำรุ่นทางเลือกที่เข้ากันได้เพื่อการตรวจสอบ
คำถามที่พบบ่อย
Q: คุณมีแคตตาล็อกหรือไม่? คุณสามารถส่งแคตตาล็อกให้ฉันเพื่อตรวจสอบผลิตภัณฑ์ทั้งหมดของคุณได้หรือไม่?
A: ใช่ คุณสามารถติดต่อเราทางออนไลน์หรือส่งอีเมลเพื่อรับแคตตาล็อก
Q: ฉันไม่พบผลิตภัณฑ์ในแคตตาล็อกของคุณ คุณสามารถผลิตผลิตภัณฑ์นี้ให้ฉันได้หรือไม่? A: แคตตาล็อกของเราแสดงผลิตภัณฑ์ส่วนใหญ่ของเรา แต่ไม่ใช่ทั้งหมด เพียงแค่แจ้งให้เราทราบว่าคุณต้องการผลิตภัณฑ์ใดและต้องการจำนวนเท่าใด หากเราไม่มี เราสามารถออกแบบและสร้างแม่พิมพ์ใหม่เพื่อผลิตได้ สำหรับการอ้างอิงของคุณ การสร้างแม่พิมพ์ธรรมดาจะใช้เวลาประมาณ 35-45 วัน
Q: คุณสามารถจัดหาตัวอย่างได้หรือไม่? ตัวอย่างเหล่านี้ฟรีหรือไม่?
A: ใช่ เราจัดหาตัวอย่างคอนเนคเตอร์ฟรี 5-10 ชิ้นสำหรับการทดสอบ แต่คุณต้องรับผิดชอบค่าจัดส่ง
Q: แล้วเวลาในการจัดส่งของคุณล่ะ?
A: สินค้าในสต็อกจัดส่งภายใน 1 วัน; สินค้าที่กำหนดเองจัดส่งภายใน 5-7 วัน
Q: จะจัดส่งคำสั่งซื้อของฉันได้อย่างไร?
A: สำหรับพัสดุขนาดเล็ก ส่งโดย Express เช่น DHL, FedEx, UPS, TNT, EMS นั่นคือบริการ Door-to-Door สำหรับพัสดุขนาดใหญ่ เราสามารถส่งทางอากาศหรือทางทะเล เราใช้กล่องส่งออกมาตรฐาน เราจะรับผิดชอบต่อความเสียหายของผลิตภัณฑ์ที่เกิดขึ้นระหว่างการจัดส่ง
6. Q: คุณยอมรับการชำระเงินประเภทใด? ฉันสามารถชำระเป็นเงินหยวนได้หรือไม่?
A: เรายอมรับ T/T (การโอนเงินผ่านธนาคาร), Western Union และ PayPal โปรดตรวจสอบให้แน่ใจว่าเราได้รับจำนวนเงินเท่ากับใบแจ้งหนี้ และคุณสามารถชำระเงินเป็นเงินหยวนได้ ไม่มีปัญหา
7. Q: การควบคุมคุณภาพของบริษัทของคุณเป็นอย่างไร?
A: ปฏิบัติตาม ISO9001 อย่างเคร่งครัด; IQC, OQC, IPQC และ QA คิดเป็น 10% ของแผนกคุณภาพของเรา การทดสอบ CCD ถูกนำไปใช้กับ 99% ของการใช้งานผลิตภัณฑ์ของบริษัท
Q: ฉันต้องการรายการราคาผลิตภัณฑ์ทั้งหมดของคุณ คุณมีรายการราคาหรือไม่?
A: เราไม่มีรายการราคาผลิตภัณฑ์ทั้งหมดของเรา เนื่องจากเรามีสินค้าจำนวนมาก จึงเป็นไปไม่ได้ที่จะทำราคาทั้งหมดในรายการ และราคามักจะเปลี่ยนแปลงเนื่องจากต้นทุนวัสดุและปริมาณ และคุณสามารถให้รายการสินค้าทั้งหมดที่คุณต้องการแก่เรา เราจะตรวจสอบอย่างรอบคอบทีละรายการและให้รายการข้อมูลจำเพาะและราคาแก่คุณ
Q: คุณสามารถผลิตผลิตภัณฑ์ที่กำหนดเองและบรรจุภัณฑ์ที่กำหนดเองได้หรือไม่?
A: ใช่ เราได้ผลิตผลิตภัณฑ์ที่กำหนดเองจำนวนมากให้กับลูกค้าของเราก่อนหน้านี้ (ส่วนใหญ่เป็นชุดสายไฟ) เกี่ยวกับการบรรจุภัณฑ์ที่กำหนดเอง ไม่มีปัญหา เราสามารถใส่โลโก้ของคุณหรือข้อมูลอื่น ๆ ลงบนบรรจุภัณฑ์ได้ เพียงแค่ชี้แจงว่าจะมีค่าใช้จ่ายเพิ่มเติมบางส่วน
Q: คุณมีใบรับรองอะไรบ้าง?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 เป็นต้น
