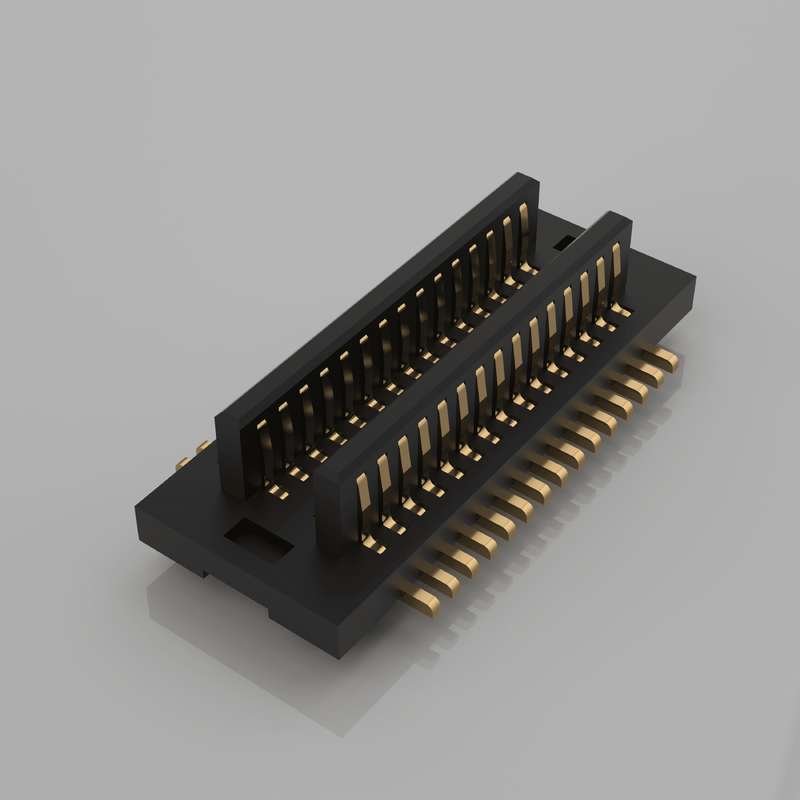

BTB 0.5mm Pitch Double Slot 20P 30P เครื่องเชื่อม board-to-board เครื่องเชื่อมมมุมขวาเพศชาย-เพศหญิงสําหรับ PCB Board

ข้อได้เปรียบของผลิตภัณฑ์

🠕 การออกแบบที่เน้นการผลิต: รูปทรงนำทางที่ปรับให้เหมาะสมช่วยลดข้อผิดพลาดในการจับคู่ด้วยมือและเครื่องจักร เป็นมิตรกับการประกอบอัตโนมัติปริมาณมาก

🠕 ทางเลือกที่คุ้มค่า: หลีกเลี่ยงระยะเวลารอคอยนานและต้นทุนสูงของชิ้นส่วนแบรนด์นำเข้า ประสิทธิภาพเชิงกลและไฟฟ้าในระดับเดียวกัน

🠕 การผลิตที่ตรวจสอบย้อนกลับได้เต็มรูปแบบ: การปั๊ม, การฉีด, การชุบ, การประกอบภายในบริษัท ความสม่ำเสมอของคุณภาพที่เสถียร

🠕 การปรับแต่งที่ยืดหยุ่น: ปรับจำนวนพิน, ความสูงเมื่อจับคู่, ความหนาของการชุบ, สีตัวเรือนตามข้อกำหนดโครงการ

🠕 การสนับสนุนทางวิศวกรรมที่รวดเร็ว: มีเอกสารข้อมูล, ภาพวาด 2D/3D, ไลบรารีรอยเท้าสำหรับการออกแบบ PCB ของคุณ

• โมดูลควบคุมอุตสาหกรรมและ PCBA เซ็นเซอร์
• อุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดทางการแพทย์
• IoT Gateway และฮาร์ดแวร์แบบฝัง
• โมดูล Machine Vision และการสร้างภาพ
• อุปกรณ์สวมใส่อัจฉริยะและอุปกรณ์ผู้บริโภคขนาดกะทัดรัด
• แผงวงจรเสริมการสื่อสาร
• การเชื่อมต่อ PCB ภายในเครื่องมือวัดและทดสอบ

การบรรจุ

เทปและม้วน (บรรจุภัณฑ์ม้วน): บรรจุภัณฑ์ม้วนมาตรฐานสำหรับเครื่องหยิบและวาง SMT ชิ้นส่วนสามารถโหลดเข้าสู่สายการผลิตอัตโนมัติของคุณได้โดยตรงโดยไม่ต้องบรรจุใหม่ มีบริการเทปตัดสำหรับต้นแบบขนาดเล็ก

ระยะเวลารอคอย

• คำสั่งซื้อตัวอย่าง: 3 วันทำการ
• คำสั่งซื้อการผลิตจำนวนมาก: 1-3 สัปดาห์ ขึ้นอยู่กับการกำหนดค่าและปริมาณการสั่งซื้อ

การรับรองโรงงานและบริการที่กำหนดเอง

• การรับรอง: ISO9001, RoHS, REACH
• นโยบายตัวอย่าง: รองรับตัวอย่างฟรี, การจัดส่งตัวอย่างที่รวดเร็ว
• MOQ: MOQ ต่ำสำหรับชิ้นส่วนมาตรฐาน; MOQ การกำหนดค่าที่กำหนดเองตามการประเมิน
• ความสามารถในการปรับแต่ง: จำนวนพินที่กำหนดเอง, ความสูงซ้อนเมื่อจับคู่, ความหนาของการชุบ, การปรับเปลี่ยนเชิงกล, การบรรจุพิเศษตามแบบ/ข้อกำหนดของคุณ

คำแนะนำการเลือกวิศวกร

1. ยืนยันพารามิเตอร์สำคัญ 3 อย่างก่อน: ระยะพิทช์ 0.5 มม., จำนวนพิน (20P /30P), ความสูงเมื่อจับคู่ที่แน่นอน; ความสูงเมื่อจับคู่ที่ไม่ถูกต้องจะทำให้เกิดการรบกวนในการประกอบ
2. ยืนยันทิศทางการติดตั้ง: SMT มุมฉาก; โครงสร้าง Double-slot ต้องจับคู่ตัวผู้และตัวเมียที่เข้ากัน
3. กำหนดข้อกำหนดการชุบ: ความหนาทองบนพื้นที่หน้าสัมผัสสำหรับการใช้งานที่มีการสั่นสะเทือน/รอบสูง
4. เลย์เอาต์ PCB: เว้นโซนห้ามเข้าที่เหมาะสมรอบๆ คอนเนคเตอร์สำหรับการซ่อมแซมและการบัดกรี
5. ข้อเสนอแนะต้นแบบ: ทดสอบตัวอย่างฟรีก่อนสั่งซื้อจำนวนมาก; ตรวจสอบประสิทธิภาพการจับคู่, ผลการบัดกรีแบบไหลกลับ, และประสิทธิภาพสัญญาณบนฮาร์ดแวร์ของคุณ
6. สำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง: ให้ความสำคัญกับตัวเลือกหน้าสัมผัสชุบทอง; หลีกเลี่ยงการลดพิกัดกระแสไฟบนแต่ละพิน

คำเตือน: อ้างอิงเอกสารข้อมูลอย่างเป็นทางการเสมอสำหรับการออกแบบขั้นสุดท้าย
