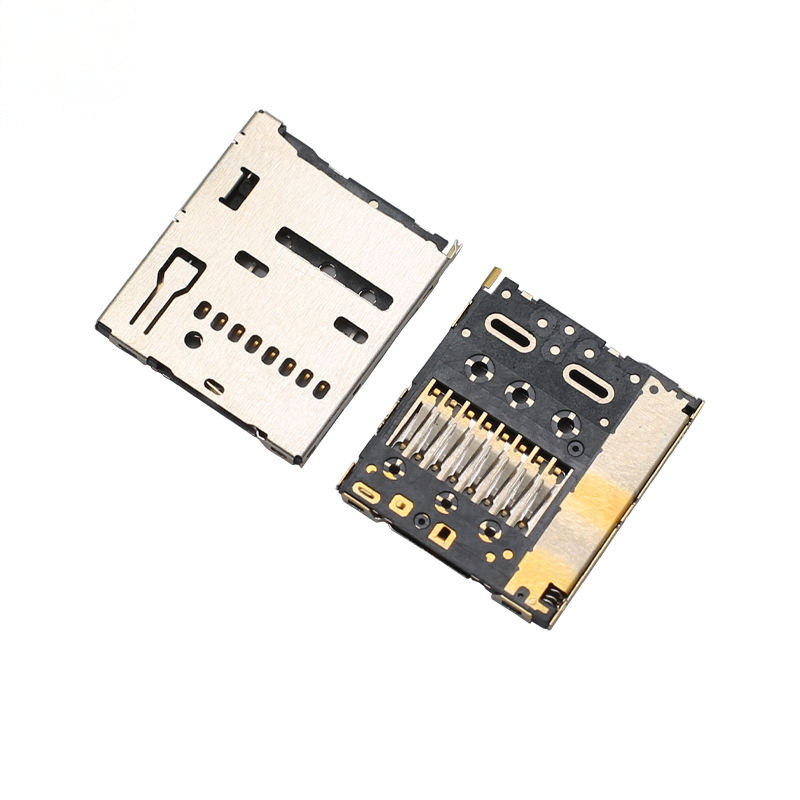

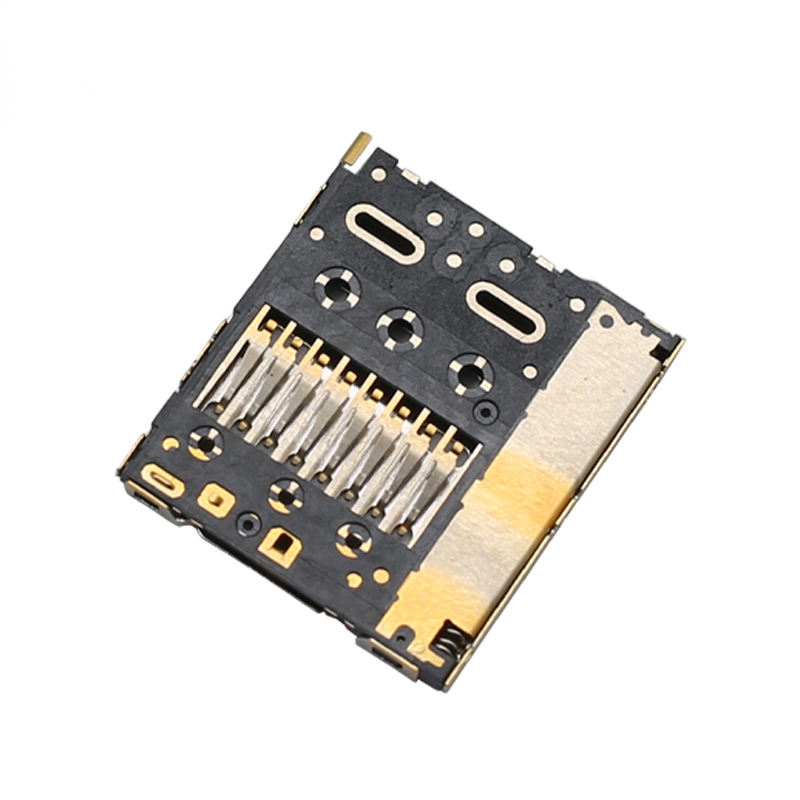

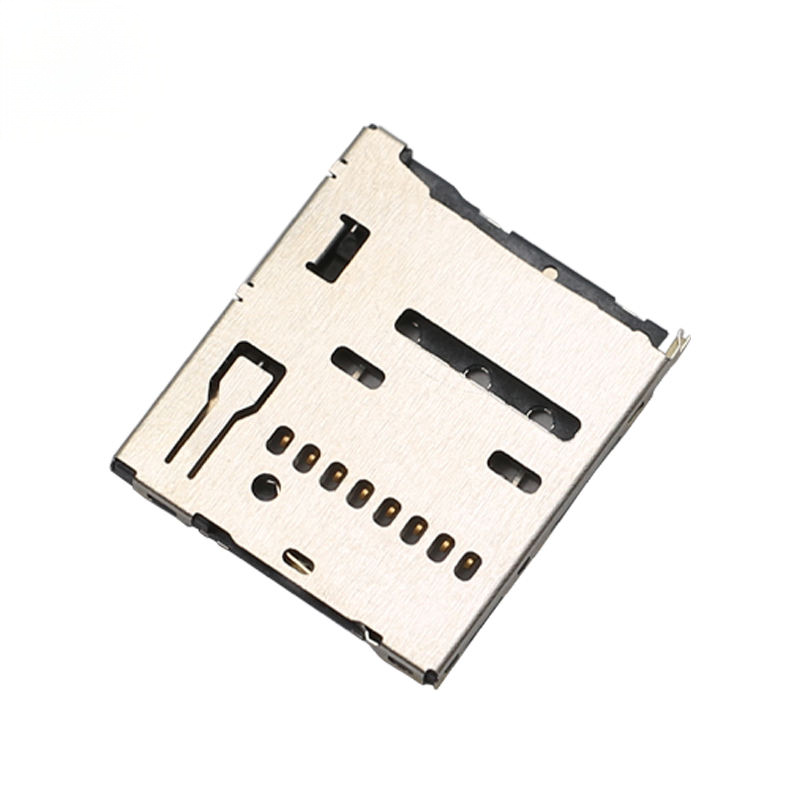

การเปลี่ยนขั้วต่อ Micro SD Card แบบ Push Push รุ่น JAE ST11S008V4HR2000 ช่องเสียบ TF Card สำหรับโทรศัพท์ กล้อง - สำหรับ PCB

จุดเด่น

✅ การเปลี่ยนทดแทนแบบตรงรุ่น (pin-to-pin drop-in) สำหรับ JAE ST11S008V4HR2000 ซีรีส์ ST11-H
✅ กลไกแบบ Push-Push แบบบางพิเศษ 1.25 มม. พร้อมระบบดีดออกเอง (self-eject) ติดตั้งบนพื้นผิว SMT
✅ สวิตช์ตรวจจับการ์ดแบบ NC (Normally-Closed) ในตัว สำหรับการตรวจจับการใส่การ์ด
✅ ระยะพิทช์หน้าสัมผัส 1.10 มม., 8 พินสัญญาณ + 2 พินสวิตช์; รองรับการส่งข้อมูลความเร็วสูง UHS-I micro-SD
✅ โครงโลหะสแตนเลสพร้อมจุดยึดหลายจุดเพื่อการป้องกัน EMI และป้องกันการคลายตัวระหว่างการบัดกรี Reflow
✅ โครงสร้าง LCP UL94V-0 ทนอุณหภูมิสูง, การชุบหน้าสัมผัสทอง-นิกเกิล, อายุการใช้งาน 5000 รอบการเสียบ
✅ เป็นไปตามมาตรฐาน RoHS, Low-Halogen, REACH SVHC; บรรจุในเทปแบบ Embossed Tape-on-Reel มาตรฐาน 2000 ชิ้น

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางกลทั่วไป

คุณสมบัติทางวัสดุและไฟฟ้า

แนวทางการใช้งานและข้อควรพิจารณาในการบัดกรี

คุณสมบัติผลิตภัณฑ์

• การทำงานแบบ Push-Push ดีดออกเอง: กดเพื่อล็อค, กดสั้นๆ อีกครั้งเพื่อดีดการ์ด TF ออก; ระยะดีดออก 3.4 มม. เพื่อความสะดวกในการถอดการ์ด
• สวิตช์ตรวจจับการ์ดแบบ NC ในตัว, สัญญาณฮาร์ดแวร์สำหรับการตรวจจับการมีอยู่ของการ์ด
• ระยะพิทช์ 1.10 มม., หน้าสัมผัสสัญญาณ 8 ชุด บวกกับหน้าสัมผัสสวิตช์ตรวจจับ 2 ชุด
• การเชื่อมต่อแบบ SMT ติดตั้งบนพื้นผิว; แถบยึดโลหะหลายจุดป้องกันไม่ให้ส่วนประกอบลอยในเตาอบ Reflow
• ความสูงรวม 1.25 มม., พื้นที่ขนาดกะทัดรัดสำหรับการออกแบบที่บาง
• โครงโลหะสแตนเลส, การป้องกัน EMI ที่มีประสิทธิภาพสำหรับอุปกรณ์พกพา
• โครงสร้าง LCP UL94V-0 ทนอุณหภูมิสูง, เสถียรภายใต้โปรไฟล์ SMT Reflow มาตรฐาน
• หน้าสัมผัสทองแดงฟอสเฟอร์พร้อมการชุบทอง-นิกเกิลเมื่อเสียบ, การชุบดีบุกบนขั้วต่อ PCB เพื่อการบัดกรีที่ดี
• บรรจุภัณฑ์แบบเทปและม้วน (Embossed tape-and-reel) สำหรับสายการผลิต SMT อัตโนมัติความเร็วสูง
•

ข้อได้เปรียบของผลิตภัณฑ์

1. การทดแทนแบบตรงรุ่นอย่างแท้จริง: รูปแบบและตำแหน่งพินตรงกับ JAE ST11S008V4HR2000, สามารถใช้เลย์เอาต์ PCB เดิมได้, ลดต้นทุนการออกแบบแผงวงจรและความล่าช้าของโครงการ
2. ความน่าเชื่อถือเชิงกลแบบ Push-Push: โครงสร้างป้องกันการดีดออกในตัว, ประสิทธิภาพที่เสถียรภายใต้การสั่นสะเทือนสำหรับอุปกรณ์พกพา
3. สวิตช์ตรวจจับการ์ดแบบฮาร์ดแวร์: สัญญาณตรวจจับ NC ช่วยให้ MCU โฮสต์รับรู้การใส่/ถอดการ์ด, รองรับตรรกะ Hot-plug
4. เป็นมิตรกับการผลิตจำนวนมาก: ก้ามหนีบยึดหลายจุดป้องกันการเลื่อน/ลอยระหว่าง SMT Reflow; บรรจุภัณฑ์แบบม้วนเหมาะสำหรับเครื่อง Pick-and-Place ความเร็วสูง
5. โครงโลหะสแตนเลสป้องกัน EMI: ลดการรบกวนทางแม่เหล็กไฟฟ้าสำหรับกล้อง, อุปกรณ์ IoT แบบพกพา, และอุปกรณ์มือถือ
6. ทางเลือกที่คุ้มค่า: ลดต้นทุน BOM เมื่อเทียบกับส่วนประกอบ JAE เดิม โดยยังคงความเท่าเทียมกันทางไฟฟ้า-เชิงกลอย่างสมบูรณ์

บริการของเรา

2. กำลังการผลิตเพียงพอ---แก้ปัญหาคำสั่งซื้อขนาดใหญ่ให้คุณ
3. การปรับแต่งอย่างมืออาชีพ---ให้บริการครบวงจรสำหรับขั้วต่อ
4. แก้ปัญหา---ปัญหาการผลิตทั้งหมดเราจะแก้ไขให้คุณก่อนจัดส่ง
5. จัดส่งรวดเร็ว---มีโซลูชันการจัดส่งหลายแบบเพื่อประหยัดค่าใช้จ่ายด้านโลจิสติกส์

อุตสาหกรรมที่ใช้งาน

• กล้องแอ็คชั่น, กล้องติดรถยนต์, อุปกรณ์บันทึกภาพที่สวมใส่บนร่างกาย
• เครื่องมือพกพาและเทอร์มินัลอุตสาหกรรมแบบมือถือ
• โดรน, โหนดเซ็นเซอร์ IoT ขนาดกะทัดรัด, ฮาร์ดแวร์สวมใส่ได้อัจฉริยะ
• กล้องขนาดเล็กสำหรับรักษาความปลอดภัย, อุปกรณ์บันทึกวิดีโอแบบพกพา
• อุปกรณ์อิเล็กทรอนิกส์พกพาสำหรับผู้บริโภค, บอร์ดควบคุมแบบฝังขนาดกะทัดรัด
