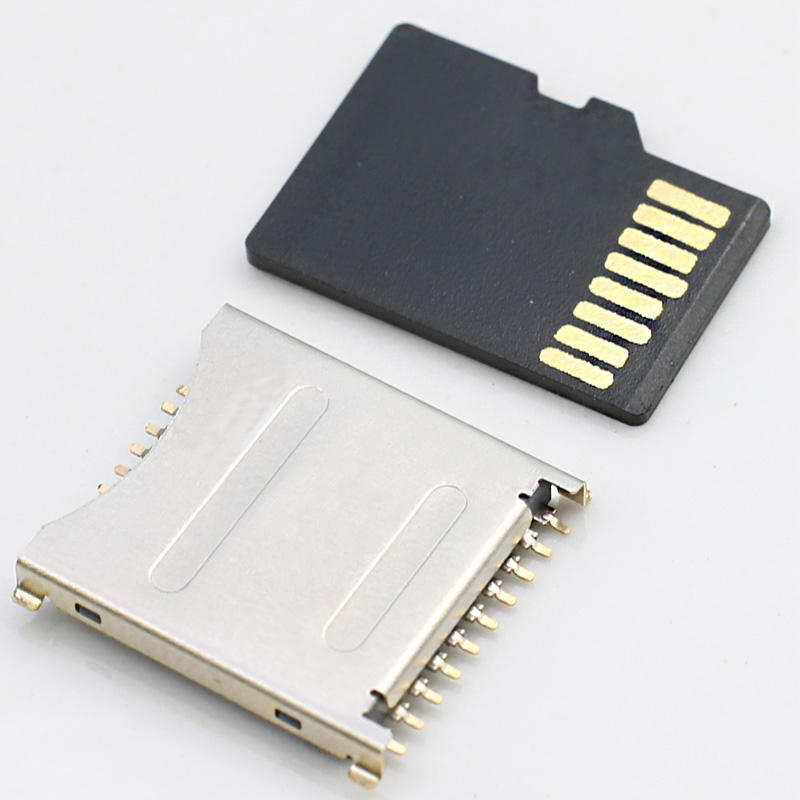

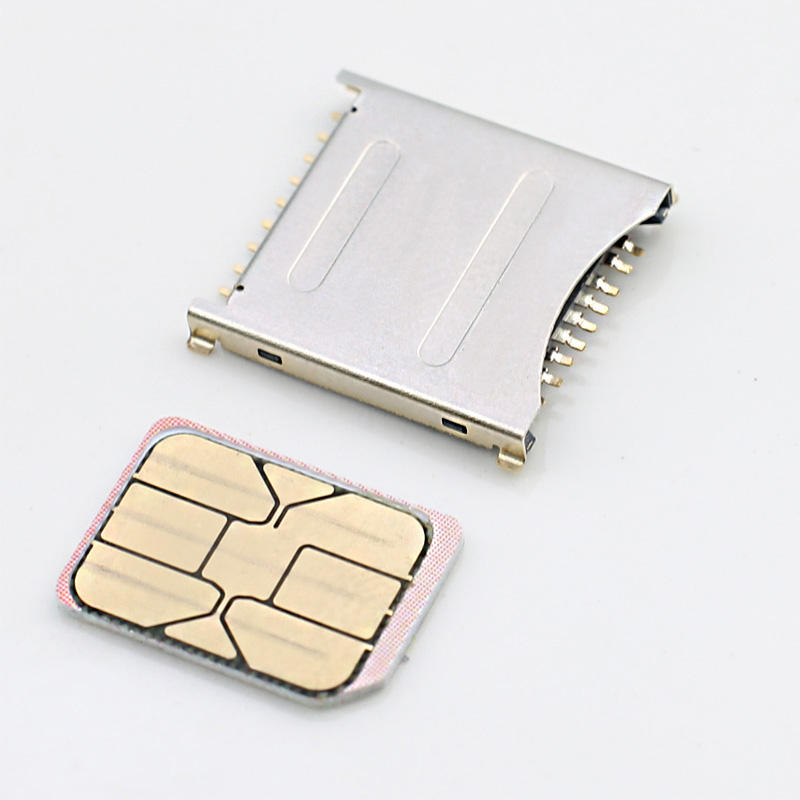

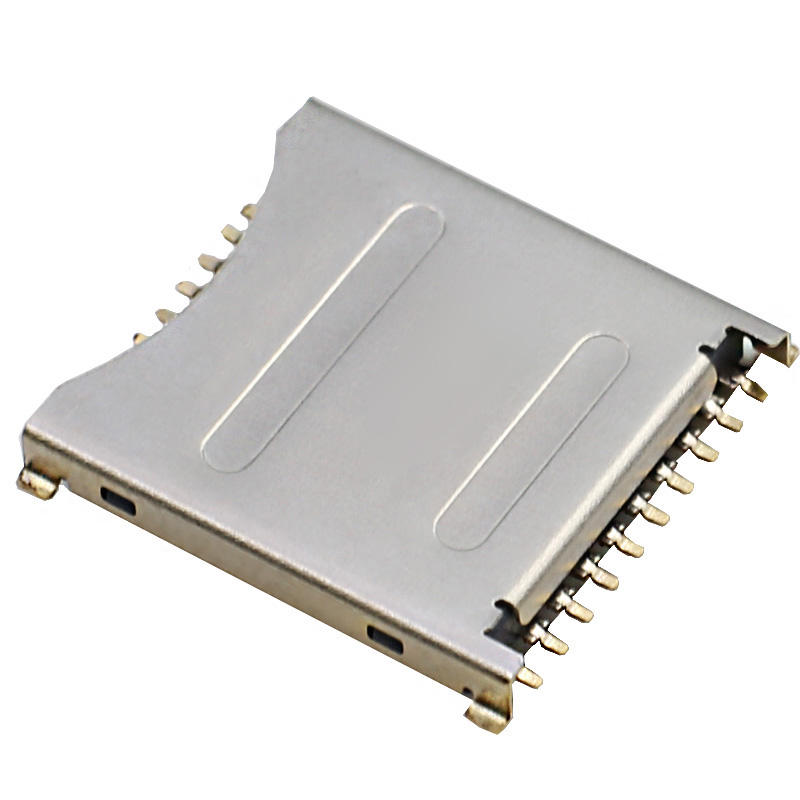

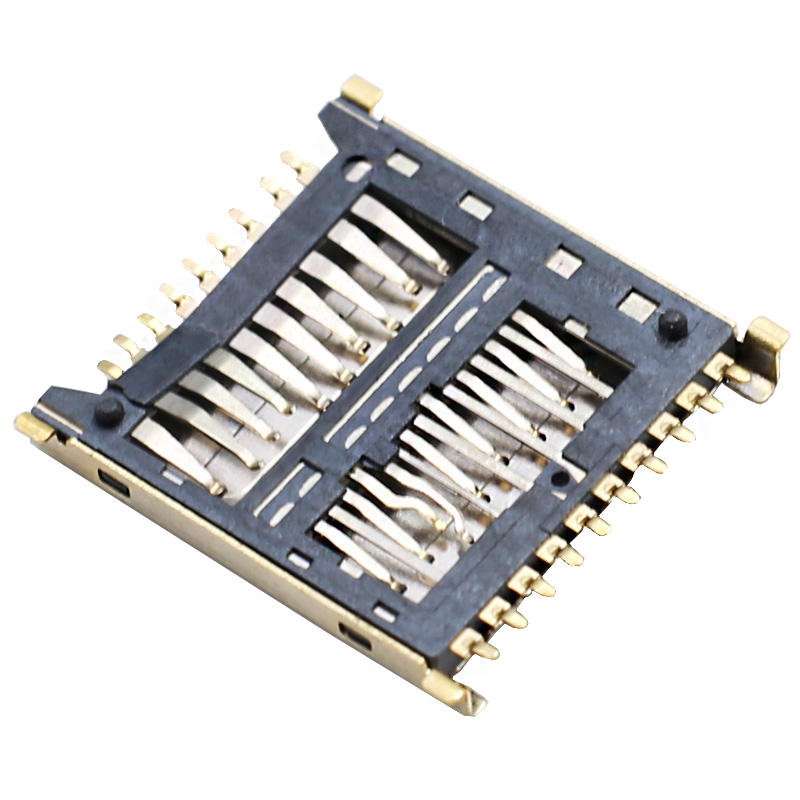

19-พิน 3-in-1 ช่องเสียบการ์ด Micro SD / UHS-II / UFS | ความสูง SMT 1.6 มม. | โครงสแตนเลส

จุดเด่น

✅ ช่องเสียบแบบคอมโบ 19 พิน 3-in-1: รองรับ UFS / UHS-II Micro SD / UHS-I Micro SD ที่เข้ากันได้แบบย้อนหลังในพื้นที่เดียว

✅ การออกแบบ SMT แบบติดตั้งบนพื้นผิวที่มีความสูงในการวางซ้อนต่ำพิเศษ 1.6 มม. สำหรับตัวเครื่องอุปกรณ์ที่บาง

✅ โครงโล่สแตนเลสสำหรับการปราบปราม EMI และการป้องกันการเสียรูปทางกล

✅ หน้าสัมผัสชุบทอง-นิกเกิล ความสมบูรณ์ของสัญญาณความเร็วสูงที่เสถียรสำหรับ UHS-II สูงสุด 312 MB/s

✅ กรงเล็บยึด PCB ในตัว ป้องกันการลอยระหว่างการบัดกรีแบบรีโฟลว์

✅ เป็นไปตามข้อกำหนด RoHS, Low-Halogen; บรรจุภัณฑ์แบบเทปบนรีลสำหรับการผลิต SMT ปริมาณมาก

✅ กลไกการดีดออกแบบกด-กด พร้อมสวิตช์ตรวจจับการ์ดในตัว

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางกลทั่วไป

คุณสมบัติทางวัสดุและไฟฟ้า

แนวทางการใช้งานด้านสิ่งแวดล้อมและการบัดกรี

คุณสมบัติผลิตภัณฑ์

• การออกแบบ 19 พินแบบครบวงจร: รองรับการ์ด UFS, UHS-II Micro SD, เข้ากันได้แบบย้อนหลังกับ UHS-I Micro SD
• การทำงานแบบดีดออกด้วยการกด-กด: ล็อคด้วยการกดครั้งเดียว / ดีดออกด้วยการกดครั้งเดียว, ไม่มีฝาปิดบานพับ
• การเชื่อมต่อแบบ SMT ติดตั้งบนพื้นผิว; กรงเล็บยึดคู่ในตัวเพื่อป้องกันการเลื่อนตำแหน่งของส่วนประกอบในการรีโฟลว์
• ความสูงในการวางซ้อนรวมเพียง 1.6 มม. เหมาะสำหรับตัวเครื่องผลิตภัณฑ์ที่มีโปรไฟล์บาง
• โครงโล่สแตนเลส: การป้องกัน EMI, การป้องกันการบิดและการตกหล่นทางกล
• ตัวเรือน LCP ทนอุณหภูมิสูง UL94V-0, เข้ากันได้กับโปรไฟล์รีโฟลว์ JEDEC มาตรฐาน
• คานหน้าสัมผัสอัลลอยทองแดงพร้อมการชุบหน้าสัมผัสทอง-นิกเกิล; ขั้ว SMT ชุบดีบุกเพื่อการบัดกรีที่ดี
• มีสวิตช์ตรวจจับการ์ดด้วยฮาร์ดแวร์ในตัวสำหรับสัญญาณตรวจจับการ์ด
• บรรจุภัณฑ์แบบเทปและรีลแบบนูนสำหรับสายการประกอบ SMT อัตโนมัติ

ข้อได้เปรียบของผลิตภัณฑ์

1. การรองรับหลายมาตรฐานในช่องเสียบเดียว: แทนที่ช่องเสียบแยกสองช่อง (UFS + Micro SD), ลดขนาดพื้นที่ PCB, ลดต้นทุน BOM และภาระงานการออกแบบ
2. โปรไฟล์ต่ำพิเศษ 1.6 มม.: เหมาะสำหรับอุปกรณ์พกพาที่บางซึ่งมีข้อจำกัดด้านพื้นที่ความสูงอย่างเข้มงวด
3. โครงสแตนเลสในตัวป้องกัน EMI: ปราบปรามสัญญาณรบกวนความเร็วสูง, ปรับปรุงความสมบูรณ์ของสัญญาณ UHS-II สำหรับการอ่าน-เขียนความเร็วสูง
4. ความสามารถในการผลิต SMT ที่เชื่อถือได้: กรงเล็บยึดป้องกันการลอย/การเลื่อนตำแหน่งระหว่างการรีโฟลว์; บรรจุภัณฑ์รีลเข้ากันได้กับเครื่องหยิบและวางความเร็วสูง
5. สวิตช์ตรวจจับการ์ดด้วยฮาร์ดแวร์: ให้สัญญาณการเสียบ/ถอดแบบเรียลไทม์, ลดการใช้พลังงานในการสำรวจฝั่งโฮสต์และความซับซ้อนของเฟิร์มแวร์
6. ช่วงอุณหภูมิอุตสาหกรรมกว้าง -40~+85℃: เหมาะสำหรับโครงการฝังตัวสำหรับผู้บริโภคและภายนอก/อุตสาหกรรม
7. ความเข้ากันได้แบบย้อนหลัง: ใช้งานได้กับการ์ด UHS-I Micro SD รุ่นเก่า, หลีกเลี่ยงความเสี่ยงด้านความเข้ากันได้ของสินค้าคงคลังสำหรับผลิตภัณฑ์สำเร็จรูป
