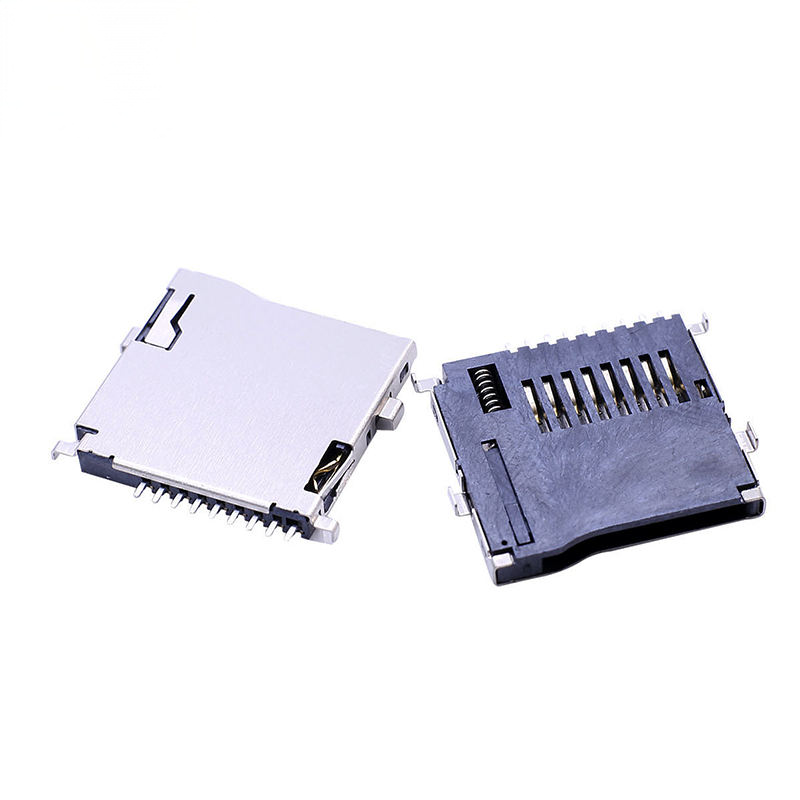

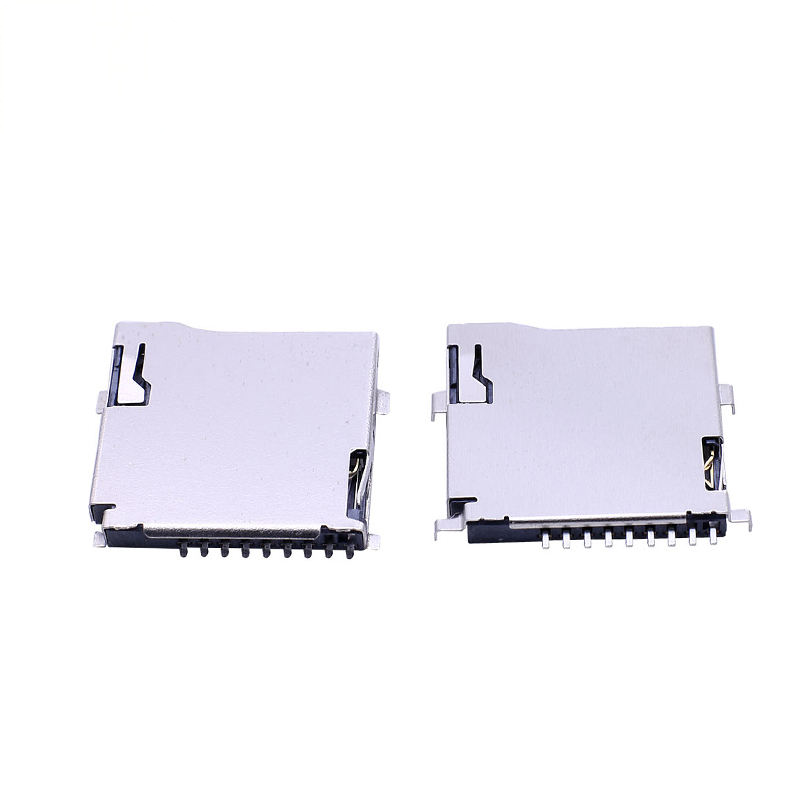

สำหรับขั้วต่อ Micro SD Card แบบ Push-Push SMT T-Flash รุ่น DM3 Series 9 พิน พร้อมเปลือก SUS แบบเชื่อมภายนอกสำหรับงาน PCB

จุดเด่น

✅ เป็นทางเลือกแบบ Drop-in ที่เข้ากันได้กับ footprint ของ Hirose DM3 Series, กลไกแบบ 9 พิน push-push auto-eject
✅ เปลือกสแตนเลส SUS304 แบบเชื่อมภายนอก, เพิ่มประสิทธิภาพการป้องกัน EMI และการต่อลงดินของ PCB
✅ ดีไซน์แบบ SMT surface-mount, สวิตช์ตรวจจับการ์ดในตัวสำหรับการตอบสนองสัญญาณการ์ดเข้า
✅ ระยะพิทช์หน้าสัมผัส 1.10 มม., รองรับการส่งข้อมูลความเร็วสูง Micro SD / T-Flash UHS-I
✅ อายุการใช้งานทางกล 5000 รอบการเสียบ, โครงสร้าง LCP ทนอุณหภูมิสูงสำหรับกระบวนการ Reflow มาตรฐาน
✅ เป็นไปตามข้อกำหนด RoHS & Low-Halogen, บรรจุภัณฑ์แบบเทปบนรีลสำหรับการผลิต SMT จำนวนมากด้วยความเร็วสูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางกลทั่วไป

คุณสมบัติวัสดุและไฟฟ้า

แนวทางการใช้งานด้านสิ่งแวดล้อมและการบัดกรี

คุณสมบัติผลิตภัณฑ์

• การดีดออกแบบ Push-Push: ใช้งานด้วยมือเดียว; ล็อคด้วยการกด, ดีดออกด้วยสปริงเมื่อกดอีกครั้ง; ป้องกันการ์ดหลุดออกโดยไม่ตั้งใจภายใต้แรงสั่นสะเทือน
• หน้าสัมผัส 9 พิน, ระยะพิทช์ 1.10 มม., สวิตช์ตรวจจับการ์ดในตัว (เอาต์พุตสัญญาณ NO)
• เปลือกสแตนเลส SUS304 แบบเชื่อมภายนอก, จุดบัดกรีลงดินหลายจุดเพื่อการป้องกัน EMI ที่เสถียร
• การเชื่อมต่อแบบ SMT surface-mount พร้อมกรงเล็บยึด PCB, ป้องกันการลอยระหว่างการบัดกรี Reflow
• โครงสร้าง LCP ทนอุณหภูมิสูง UL94V-0, เข้ากันได้กับโปรไฟล์ SMT Reflow มาตรฐาน
• หน้าสัมผัสฟอสเฟอร์บรอนซ์พร้อมการเคลือบทอง-นิกเกิล; ขั้ว PCB เคลือบดีบุกเพื่อการบัดกรีที่ดี
• รองรับการ์ดหน่วยความจำ microSD, microSDHC, microSDXC UHS-I
• บรรจุภัณฑ์แบบเทปและรีลสำหรับสายการผลิต SMT อัตโนมัติ

ข้อได้เปรียบของผลิตภัณฑ์

1. ความเข้ากันได้ของ Footprint: เข้ากันได้แบบ Pin-to-Pin กับ Hirose DM3 Series, ใช้รูปแบบ PCB เดิมซ้ำ, ไม่ต้องออกแบบ PCB ใหม่, ลดวงจรการตรวจสอบโครงการ
2. เปลือก SUS แบบเชื่อมภายนอก: แผ่นบัดกรีลงดินหลายจุดช่วยเสริมประสิทธิภาพการป้องกัน EMI; ประสิทธิภาพการป้องกันการรบกวนที่ดีกว่ารุ่นเปลือกเชื่อมภายใน, เหมาะสำหรับวงจรอุตสาหกรรมที่มีสัญญาณรบกวนสูง
3. กลไก Push-Push ป้องกันการ์ดหลุด: การล็อคทางกลที่เสถียรภายใต้แรงสั่นสะเทือนและแรงกระแทก, หลีกเลี่ยงการดีดการ์ดโดยไม่ตั้งใจสำหรับอุปกรณ์ที่ใช้งานภาคสนาม
4. สวิตช์ตรวจจับการ์ดในตัว: สัญญาณการ์ดเข้าในระดับฮาร์ดแวร์สำหรับการตรวจจับโดย MCU; ไม่ต้องใช้วงจรภายนอกเพิ่มเติม
5. เป็นมิตรกับการผลิตจำนวนมาก: กรงเล็บยึดป้องกันส่วนประกอบลอยระหว่าง Reflow; บรรจุภัณฑ์แบบรีลเหมาะสำหรับสายการผลิต SMT ความเร็วสูง
6. ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อมที่หลากหลาย: ช่วงอุณหภูมิระดับอุตสาหกรรม -40~+85 องศาเซลเซียส, ประสิทธิภาพที่เสถียรสำหรับฮาร์ดแวร์ภายนอก, แบบพกพา และแบบฝัง

บริการของเรา

2. กำลังการผลิตเพียงพอ---แก้ปัญหาคำสั่งซื้อขนาดใหญ่ให้คุณ
3. การปรับแต่งอย่างมืออาชีพ---ให้บริการครบวงจรสำหรับขั้วต่อ
4. แก้ปัญหา---ปัญหาการผลิตทั้งหมดเราจะแก้ไขให้คุณก่อนจัดส่ง
5. จัดส่งรวดเร็ว---มีโซลูชันการจัดส่งหลายแบบเพื่อประหยัดค่าใช้จ่ายด้านโลจิสติกส์

อุตสาหกรรมที่ใช้งาน

• ตัวควบคุมแบบฝังอุตสาหกรรม, เกตเวย์ IoT, อุปกรณ์เซ็นเซอร์บันทึกข้อมูล
• กล้องวงจรปิด IP, โมดูลต่อพ่วง NVR, อุปกรณ์ต่อพ่วงกล้องติดรถยนต์และรถยนต์
• โดรน, เครื่องมือวัดและทดสอบแบบพกพา, เทอร์มินัลอุตสาหกรรมแบบมือถือ
• ฮาร์ดแวร์บ้านอัจฉริยะ, โมดูล Edge Computing, อุปกรณ์ทางการแพทย์แบบพกพา
• อุปกรณ์สวมใส่, เทอร์มินัล POS แบบมือถือ
