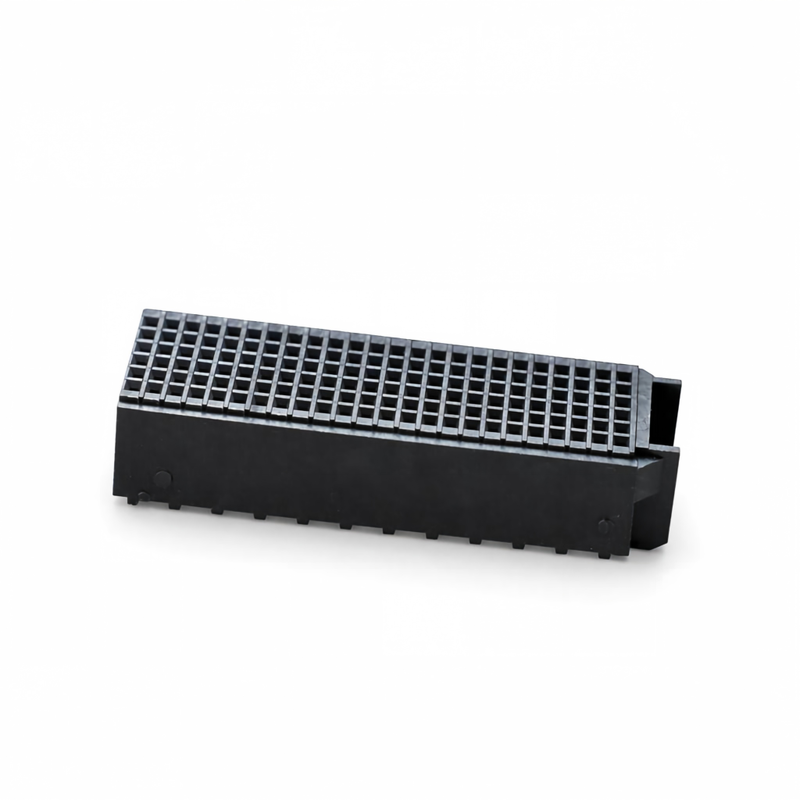

BTB CONNECTOR 144 Pin 180 องศา Fish Eye Press Fit Male Plug Adapter ทองแดง 12V 1.5A เซอร์เวอร์ความเร็วสูงสําหรับการรับรอง

คําอธิบายสินค้า

เครื่องเชื่อมต่อ board-to-board เป็นสินค้าเชื่อมต่อที่มีพลังงานสูงที่สุดของสินค้าเชื่อมต่อทั้งหมดอัตโนมัติอุตสาหกรรม, อุปกรณ์การแพทย์, อุปกรณ์สํานักงาน, อุปกรณ์บ้าน, ฯลฯ การผลิตทหารและอุตสาหกรรมอื่น ๆ ปัจจุบันระยะห่างหลักของพานต่อพานคือ 0.4mm 0.5mm, 0.8mm, 1.00m,27 มิลลิเมตร เป็นต้น.ลักษณะ

กับ144 ติดต่อ, เครื่องเชื่อม BTB นี้รองรับความต้องการในการส่งสัญญาณหลายสัญญาณในระบบอิเล็กทรอนิกส์ขนาดเล็ก

เหมาะสําหรับการใช้งานที่ต้องการ:

• การเชื่อมต่อ PCB ความหนาแน่นสูง
• การเชื่อมต่อ motherboard และลูกบาร์ดของเซอร์เวอร์
• การบูรณาการอุปกรณ์สื่อสารข้อมูล
• สถาปัตยกรรมอิเล็กทรอนิกส์แบบโมดูล

โครงสร้าง 180 องศาแนวราบ board-to-board

การออกแบบทิศทาง 180 องศารองรับการวางแผน PCB ทิศๆ โดยที่แผ่นสองแผ่นเชื่อมต่อกันในรูปแบบแนวราบ

ข้อดีทั่วไปสําหรับนักออกแบบระบบ ได้แก่

• การใช้พื้นที่ PCB อย่างมีประสิทธิภาพ
• สถาปัตยกรรมการวางแผ่นที่ยืดหยุ่น
• การออกแบบการวางแผนเครื่องกลที่เรียบง่าย

โครงสร้าง BTB 180 องศามักถูกเลือกสําหรับการใช้งานที่บอร์ดต้องการการจัดสรรแบบ coplanar หรือปานกลาง

การออกแบบการปิดตาปลา

โครงสร้างสัมผัสปลาตาปัดปัดปัดสามารถติดตั้ง PCB ไม่มี solder

เมื่อเปรียบเทียบกับการปิด solder แบบดั้งเดิม เทคโนโลยีพิมพ์-fit ถูกเลือกโดยทั่วไปสําหรับ:

• ผลิตภัณฑ์ขนาดใหญ่
• แอปพลิเคชัน Server Backplane
• อุปกรณ์ที่ต้องการกระบวนการประกอบ PCB ที่ซ้ําได้

สัมผัสกับเครื่องปั่นสร้างการเชื่อมต่อทางกลและไฟฟ้าผ่านรูที่เคลือบ PCB ลดความต้องการในการทําการผสมเพิ่มเติม

วัสดุสัมผัสเหล็กเหล็ก

เครื่องเชื่อมใช้ติดต่อเหล็กเหล็กเพื่อให้มีความสามารถในการนําไฟฟ้าและความแข็งแรงทางกล

สารสกัดทองแดงถูกนําไปใช้ในเครื่องเชื่อม board-to-board เพราะมันรวมกัน

• การนําไฟฟ้า
• ความทนทานต่อการติดต่อ
• ความแข็งแรงทางกลระหว่างการจับคู่และการติดตั้ง

การใช้งาน

เซอร์เวอร์และอุปกรณ์ศูนย์ข้อมูล

ออกแบบมาสําหรับสถาปัตยกรรมเซอร์เวอร์ความหนาแน่นสูงที่ PCB หลายชุดต้องการการเชื่อมต่อที่คอมแพคต์และน่าเชื่อถือ

การใช้งานที่เป็นไปได้ประกอบด้วย

• การเชื่อมต่อ motherboard ของเซอร์เวอร์
• ระบบเก็บ
• แพลตฟอร์มคอมพิวเตอร์
• ฮาร์ดแวร์ศูนย์ข้อมูล

อุปกรณ์เครือข่าย

เครื่องเชื่อม BTB ใช้กันทั่วไปในอุปกรณ์การสื่อสารที่ต้องการการออกแบบ PCB แบบโมดูล

การใช้งานประกอบด้วย

• เครื่องสวิทช์เครือข่าย
• อุปกรณ์สื่อสารข้อมูล
• อุปกรณ์โทรคมนาคม

ระบบคอมพิวเตอร์อุตสาหกรรม

เหมาะสําหรับระบบอิเล็กทรอนิกส์อุตสาหกรรมที่ต้องการการเชื่อมต่อ PCB ที่ทนทาน

การใช้งานประกอบด้วย

• เครื่องควบคุมอุตสาหกรรม
• แพลตฟอร์มคอมพิวเตอร์ที่ฝังไว้
• อุปกรณ์อัตโนมัติ

เหตุ ผล ที่ วิศวกร เลือก เครื่อง เชื่อม BTB นี้

1. ความหนาแน่นของปินสูงสําหรับการออกแบบที่คอมแพคต์

การปรับแต่ง 144-pin ให้จุดเชื่อมต่อไฟฟ้าหลายจุด ภายในร่องรอยเชื่อมต่อที่คอมแพคต ช่วยให้วิศวกรออกแบบสถาปัตยกรรม PCB ความหนาแน่นสูงกว่า

2. การประกอบพรีส-ฟิตเพื่อประสิทธิภาพการผลิต

โครงสร้าง fish-eye press-fit รองรับการประกอบ PCB ที่ไม่มี solder ซึ่งเป็นที่นิยมในแวดล้อมการผลิตเซอร์เวอร์และอุปกรณ์สื่อสาร

3. เหมาะสําหรับโครงสร้างเซอร์เวอร์แบบจําลอง

โครงสร้าง BTB ทําให้โมดูล PCB ที่แตกต่างกันสามารถเชื่อมต่อกันได้ โดยรองรับการออกแบบระบบที่ยืดหยุ่นสําหรับเซอร์เวอร์และแพลตฟอร์มคอมพิวเตอร์
