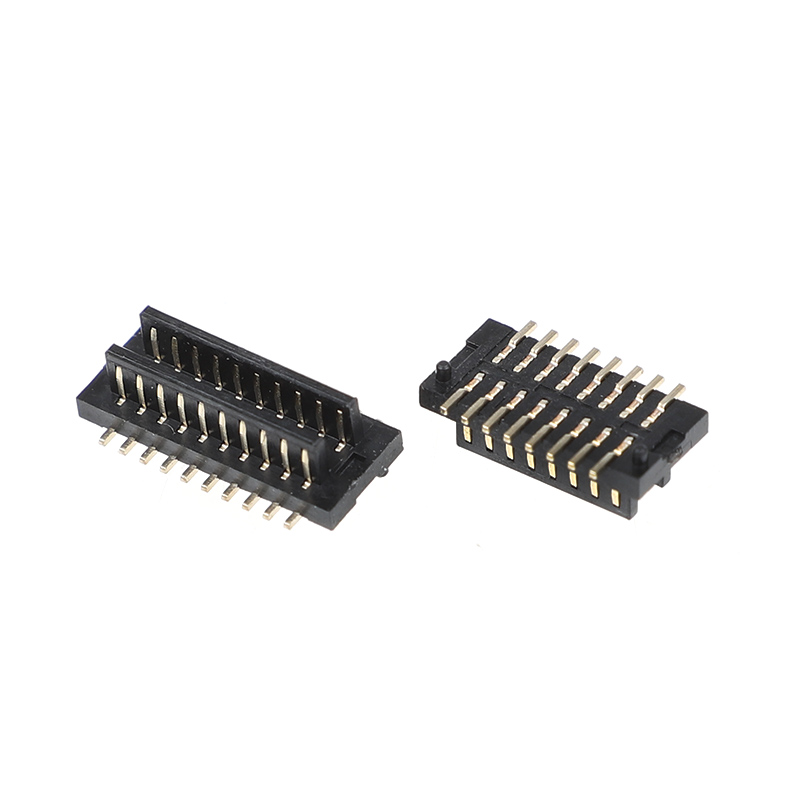

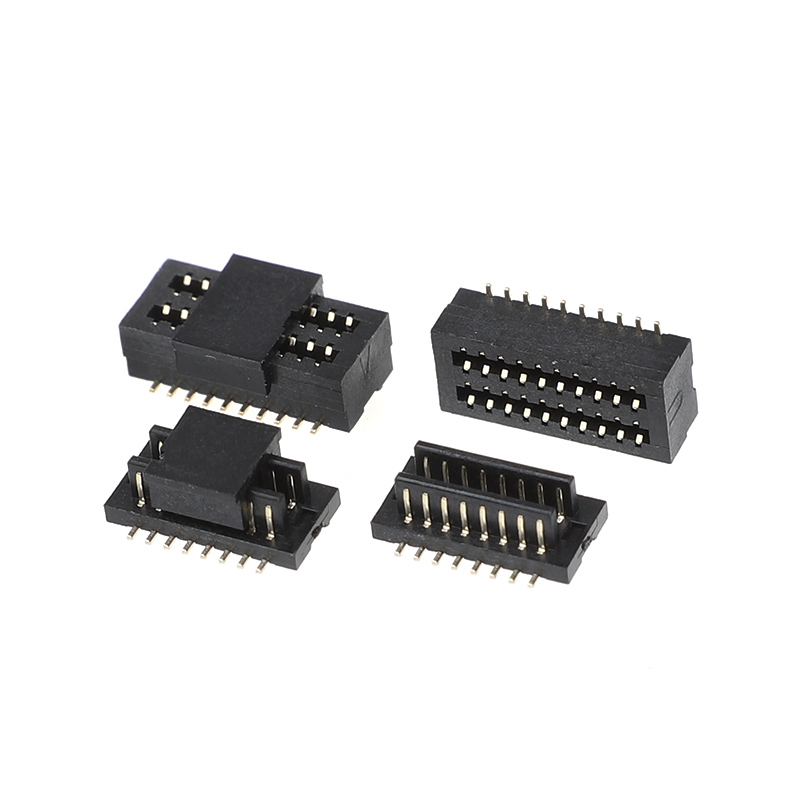

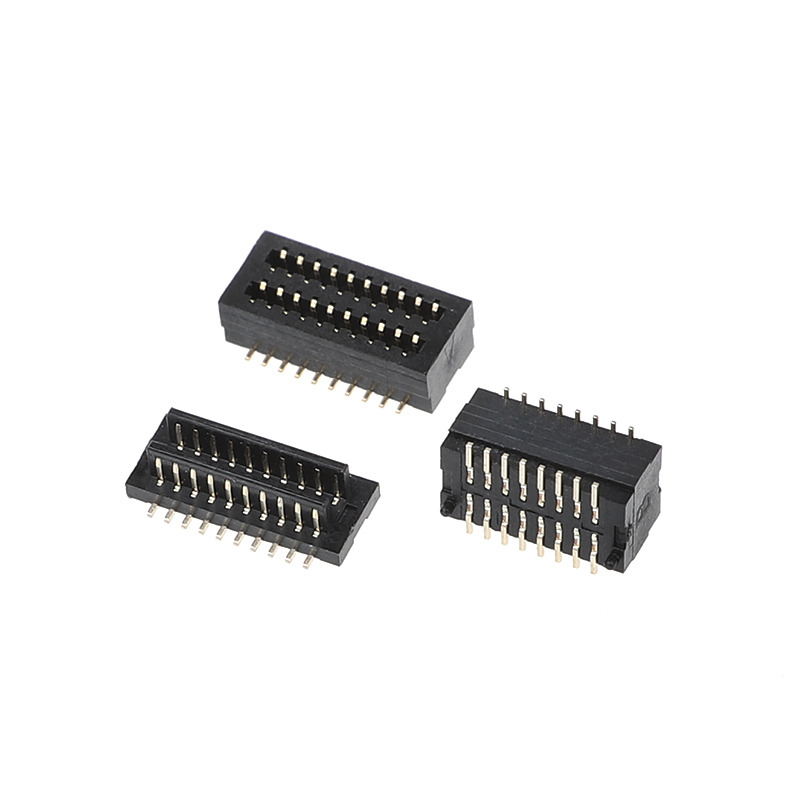

ขั้วต่อแบบบอร์ดต่อบอร์ด BTB แบบสล็อตคู่ 0.8 มม. แนวตั้ง SMT ตัวผู้และตัวเมีย 4.0H-8.5H ซ็อกเก็ตบอร์ด PCB

รายละเอียดสินค้า

ขั้วต่อแบบบอร์ดต่อบอร์ดเป็นผลิตภัณฑ์ขั้วต่อที่ทรงพลังที่สุดในบรรดาผลิตภัณฑ์ขั้วต่อทั้งหมด ส่วนใหญ่ใช้ในระบบพลังงาน, เครือข่ายการสื่อสาร, การผลิตทางการเงิน, ลิฟต์, ระบบอัตโนมัติในอุตสาหกรรม, อุปกรณ์ทางการแพทย์, อุปกรณ์สำนักงาน, เครื่องใช้ในบ้าน, ฯลฯ การผลิตทางทหาร และอุตสาหกรรมอื่นๆ ปัจจุบัน ระยะห่างหลักของขั้วต่อแบบบอร์ดต่อบอร์ดคือ 0.4 มม. 0.5 มม., 0.8 มม., 1.00 มม., 1.27 มม. และอื่นๆ

คุณสมบัติ

1. การเชื่อมต่อ PCB แนวตั้งที่ประหยัดพื้นที่

การออกแบบขั้วต่อแบบบอร์ดต่อบอร์ด SMT แนวตั้งช่วยให้สามารถเชื่อมต่อ PCB สองแผ่นในลักษณะซ้อนกันได้ ทำให้เหมาะสำหรับผลิตภัณฑ์ที่มีพื้นที่ PCB จำกัด

แอปพลิเคชันทั่วไป:

• ระบบฝังตัวขนาดกะทัดรัด
• ตัวควบคุมอุตสาหกรรม
• อุปกรณ์อัจฉริยะ
• อุปกรณ์อิเล็กทรอนิกส์แบบพกพา

2. ตัวเลือกความสูงในการประกบที่ยืดหยุ่น

ขั้วต่อรองรับความสูงในการประกบหลายระดับ:

4.0 มม. / 4.5 มม. / 5.0 มม. / 5.5 มม. / 6.0 มม. / 6.5 มม. / 7.0 มม. / 7.5 มม. / 8.0 มม. / 8.5 มม.

สิ่งนี้ช่วยให้นักออกแบบสามารถเลือกระยะห่าง PCB ที่เหมาะสมตามโครงสร้างของตัวเครื่องและข้อกำหนดการจัดวางส่วนประกอบภายใน

3. ความเข้ากันได้กับการผลิต SMT

การออกแบบขั้วต่อ SMT รองรับกระบวนการติดตั้งบนพื้นผิวอัตโนมัติ ช่วยลดความซับซ้อนในการประกอบ PCB และเพิ่มประสิทธิภาพการผลิต

ขั้วต่อ SMT BTB ทั่วไปใช้ตัวเลือกบรรจุภัณฑ์แบบเทปและม้วนสำหรับอุปกรณ์วางอัตโนมัติ

คู่มือการเลือกทางเทคนิค

ขั้วต่อแบบบอร์ดต่อบอร์ด 0.4 มม.

แนะนำสำหรับ:

• อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคบางเฉียบ
• อุปกรณ์พกพา
• โมดูลจอแสดงผลขนาดกะทัดรัด
• อุปกรณ์อิเล็กทรอนิกส์สวมใส่ได้

ข้อดี:

• ความหนาแน่นของการสัมผัสสูงขึ้น
• ลดพื้นที่ที่ PCB ครอบครอง
• เหมาะสำหรับการออกแบบขนาดเล็ก

ขั้วต่อ BTB 0.5 มม.

แนะนำสำหรับ:

• โมดูลควบคุมอุตสาหกรรม
• อุปกรณ์สื่อสาร
• อุปกรณ์คอมพิวเตอร์ฝังตัว
• ผลิตภัณฑ์อิเล็กทรอนิกส์อัจฉริยะ

ข้อดี:

• สมดุลระหว่างขนาดและความแข็งแรงเชิงกล
• ตัวเลือกจำนวนพินที่ยืดหยุ่น
• เหมาะสำหรับการเชื่อมต่อ PCB ความหนาแน่นสูงทั่วไป

ขั้วต่อแบบบอร์ด 0.8 มม.

แนะนำสำหรับ:

• อิเล็กทรอนิกส์อุตสาหกรรม
• โมดูลยานยนต์
• อุปกรณ์เซิร์ฟเวอร์และคอมพิวเตอร์
• แอปพลิเคชันที่ต้องการความแข็งแรงเชิงกลสูงขึ้น

ข้อดี:

• โครงสร้างการประกบที่แข็งแรงกว่า
• เหมาะสำหรับการออกแบบจำนวนพินที่สูงขึ้น
• ประกอบง่ายกว่าเมื่อเทียบกับขั้วต่อแบบละเอียดพิเศษ

แอปพลิเคชัน

อิเล็กทรอนิกส์อุตสาหกรรม

• บอร์ดควบคุมอุตสาหกรรม
• อุปกรณ์อัตโนมัติ
• ตัวควบคุมฝังตัว
• เครื่องมือวัด

อุปกรณ์สื่อสาร

• อุปกรณ์เครือข่าย
• โมดูลสื่อสาร
• หน่วยประมวลผลสัญญาณ

อิเล็กทรอนิกส์สำหรับผู้บริโภค

• เทอร์มินัลอัจฉริยะ
• อุปกรณ์อิเล็กทรอนิกส์แบบพกพา
• โมดูลจอแสดงผล
• ระบบฝังตัว

ฮาร์ดแวร์ที่เกี่ยวข้องกับ AI และคอมพิวเตอร์

แอปพลิเคชันที่เป็นไปได้รวมถึง:

• อุปกรณ์ AI edge computing
• ตัวควบคุม AI ฝังตัว
• ฮาร์ดแวร์เทอร์มินัลอัจฉริยะ
• โมดูลคอมพิวเตอร์ขนาดกะทัดรัด

ข้อได้เปรียบ

การออกแบบระยะห่าง 0.8 มม. ที่กะทัดรัดสำหรับการจัดวาง PCB ที่ประหยัดพื้นที่

โครงสร้างระยะห่าง 0.5 มม. ช่วยให้สามารถรวมหน้าสัมผัสสัญญาณได้มากขึ้นในพื้นที่ PCB ที่จำกัด เมื่อเทียบกับขั้วต่อระยะห่างที่ใหญ่กว่าแบบดั้งเดิม

ทำให้เหมาะสำหรับ:

• ตัวควบคุมอุตสาหกรรมขนาดกะทัดรัด
• ระบบคอมพิวเตอร์ฝังตัว
• โมดูลสื่อสาร
• อุปกรณ์อิเล็กทรอนิกส์อัจฉริยะ

ขั้วต่อ BTB แบบละเอียดมักถูกเลือกสำหรับแอปพลิเคชันที่ต้องการลดขนาด PCB และเพิ่มความหนาแน่นของส่วนประกอบ

การเชื่อมต่อโมดูล PCB ต่อ PCB ที่เชื่อถือได้

การออกแบบตัวผู้/ตัวเมียช่วยให้สามารถเชื่อมต่อโดยตรงระหว่าง PCB สองแผ่น รองรับสถาปัตยกรรมอิเล็กทรอนิกส์แบบโมดูลาร์

ประโยชน์ของการออกแบบทั่วไป ได้แก่:

• ลดความต้องการสายไฟ
• ลดความซับซ้อนในการประกอบภายใน
• ปรับปรุงการใช้พื้นที่
• การรวมโมดูลที่ง่ายขึ้น

เข้ากันได้กับ SMT สำหรับการผลิตอัตโนมัติ

โครงสร้างขั้วต่อ SMT ช่วยให้เข้ากันได้กับสายการประกอบ PCB สมัยใหม่ รวมถึงกระบวนการวางอัตโนมัติและการบัดกรีแบบรีโฟลว์

สิ่งนี้ช่วยให้ผู้ผลิตปรับปรุง:

• ประสิทธิภาพการผลิต
• ความสม่ำเสมอในการประกอบ
• เวิร์กโฟลว์การผลิต PCB
