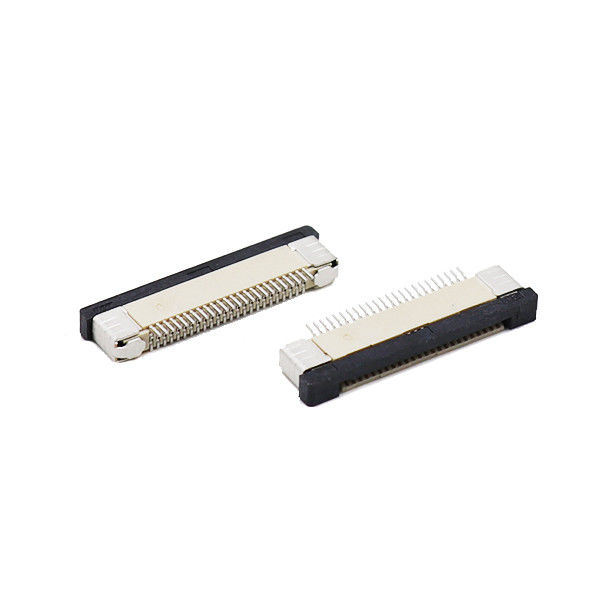

ขั้วต่อ FPC 40 พิน 0.5 มม. ทางลาด H2.0 / 2.5 / 3.0 มม. ตัวเชื่อมต่อสายเคเบิลแบนแบน SMT

จุดเด่นของผลิตภัณฑ์

• ระยะพิทช์ละเอียด 0.5 มม., 40 ตำแหน่ง, แบบ SMT ติดตั้งบนพื้นผิว, ตัวเลือกความสูงซ้อน 3 แบบ: 2.0 มม. / 2.5 มม. / 3.0 มม., ตระกูลผลิตภัณฑ์เดียวครอบคลุมความต้องการความสูงของตัวเรือนที่หลากหลาย
• การออกแบบตัวกระตุ้นแบบ ZIF flip-lock, แรงเสียบต่ำ, การตอบสนองแบบคลิกที่ชัดเจนเพื่อป้องกันการเสียบ FPC ไม่สมบูรณ์และความล้มเหลวเป็นระยะในภาคสนาม
• ขั้วต่อทองเหลืองฟอสเฟอร์พร้อมการชุบทองแบบเลือก, ประสิทธิภาพการสัมผัสที่เสถียรสำหรับการส่งสัญญาณจอแสดงผลแบบ LVDS, MIPI-DSI, RGB แบบขนาน
• ตัวเรือน LCP ทนอุณหภูมิสูง, เข้ากันได้สมบูรณ์กับการบัดกรีแบบรีโฟลว์แบบไร้สารตะกั่ว; บรรจุภัณฑ์แบบเทปบนม้วนสำหรับสายการผลิต SMT ความเร็วสูง
• ตัวเลือกการสัมผัสด้านบน / ด้านล่าง; รองรับสายเคเบิลแบบแบนยืดหยุ่น FPC / FFC มาตรฐานความหนา 0.3 มม.
• เป็นไปตามข้อกำหนด RoHS-2.0 และ REACH; ความสม่ำเสมอที่เข้มงวดระหว่างชุด, การสนับสนุนตัวอย่าง, การปรับแต่งตามความต้องการสำหรับโครงการ OEM

• อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์: อุปกรณ์ติดตามผู้ป่วย, โมดูลเสริมการวินิจฉัย (ไม่ฝังในร่างกาย), การเชื่อมต่อแบบยืดหยุ่นภายในเครื่องมือแพทย์แบบพกพาฮาร์ดแวร์ IOT และอุปกรณ์ต่อพ่วง: อุปกรณ์เสริมเกตเวย์, อุปกรณ์เสริมสวมใส่ได้อัจฉริยะ, การเชื่อมต่อสัญญาณภายในอุปกรณ์วัดและทดสอบ
• คำถามที่พบบ่อยคำถามที่ 1: ฉันสามารถสลับชิ้นส่วน H2.0 / H2.5 / H3.0 บน PCB เดียวกันได้โดยตรงหรือไม่?
• คำตอบ: ได้ ตระกูลผลิตภัณฑ์นี้ใช้รูปแบบการวางตำแหน่ง SMT ที่เป็นมาตรฐาน คุณสามารถเปลี่ยนความสูงซ้อนได้โดยการเปลี่ยนหมายเลขชิ้นส่วนเท่านั้น ไม่จำเป็นต้องเปลี่ยน PCB แต่ความสูงของตัวเรือนทางกายภาพจะแตกต่างกัน ต้องตรงกับระยะห่างของตัวเรือนทางกลคำถามที่ 2: จะเกิดอะไรขึ้นหากเสียบ FPC ไม่สมบูรณ์?
• คำตอบ: ตัวกระตุ้นแบบ flip-lock จะไม่สามารถปิดได้สนิทเมื่อ FPC ไม่อยู่ในตำแหน่ง หากถูกบังคับปิดในสถานะเสียบไม่สมบูรณ์ จะเกิดความล้มเหลวของสัญญาณเป็นระยะหรือวงจรเปิด โปรดยืนยันเสียง "คลิก" ที่ชัดเจนเสมอเมื่อล็อคตัวกระตุ้นคำถามที่ 3: ฉันสามารถใช้หัวแร้งแบบมือเพื่อซ่อมแซมได้หรือไม่?
• คำตอบ: อนุญาตให้ใช้หัวแร้งแบบมือสำหรับการซ่อมแซมแบบจำกัด รักษาอุณหภูมิหัวแร้ง ≤ 350°C, เวลาบัดกรีต่อพิน ≤ 3 วินาที ห้ามสัมผัสตัวเรือนพลาสติก LCP ด้วยปลายหัวแร้งร้อน การหลอมละลายของตัวเรือนจะทำให้ขั้วต่อเสียหายถาวร จำนวนครั้งที่ซ่อมแซมสูงสุดที่อนุญาต: 2 ครั้งต่อขั้วต่อคำถามที่ 4: ฉันควรซื้อสายเคเบิล FPC / FFC ประเภทใดเพื่อให้เข้ากับขั้วต่อนี้?

คำตอบ: มาตรฐาน: ระยะพิทช์ 0.5 มม., 40 วงจร, ความหนารวม 0.30 มม. โปรดยืนยันว่าคุณต้องการการเสริมความแข็งแรงที่ปลายด้านเสียบของ FPC หรือไม่

คำถามที่ 5: ขั้วต่อนี้รองรับสัญญาณ MIPI / LVDS ความเร็วสูงหรือไม่?

คำถามที่ 6: อายุการเก็บรักษาสำหรับขั้วต่อที่บรรจุในม้วนคือเท่าใด?

คำถามที่ 7: คุณสามารถจัดหาไฟล์เค้าโครง PCB ของ Altium / KiCad และเอกสารข้อมูลได้หรือไม่?

คำถามที่ 8: ฉันสามารถรับตัวอย่างจำนวนน้อยก่อนสั่งซื้อจำนวนมากได้หรือไม่?
