สถานที่กำเนิด:
กวางตุ้ง, จีน
ชื่อแบรนด์:
XTKCONN
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
FPC**-T1T1-00**-ค

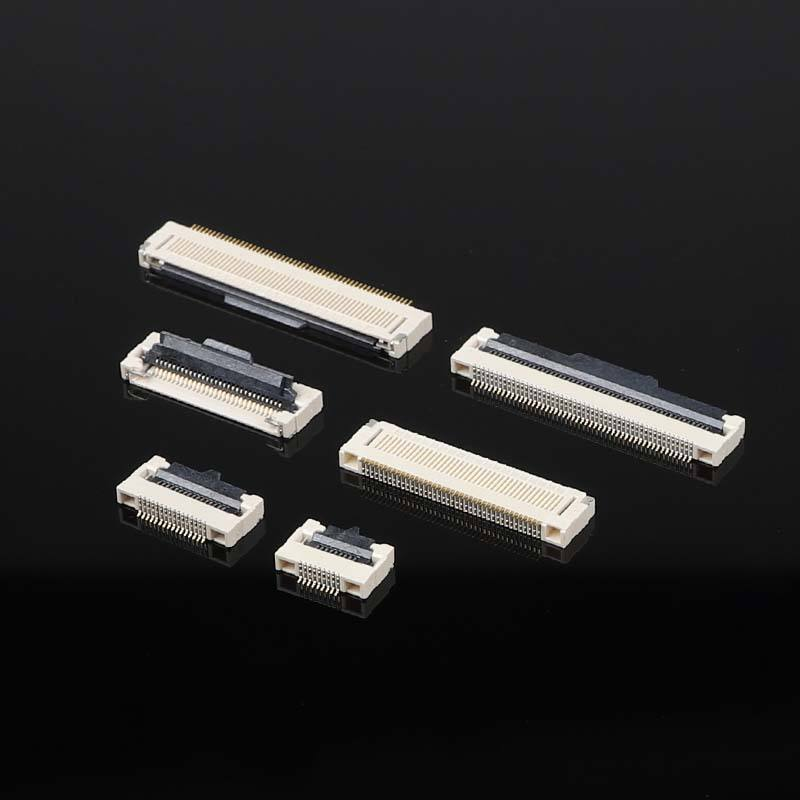

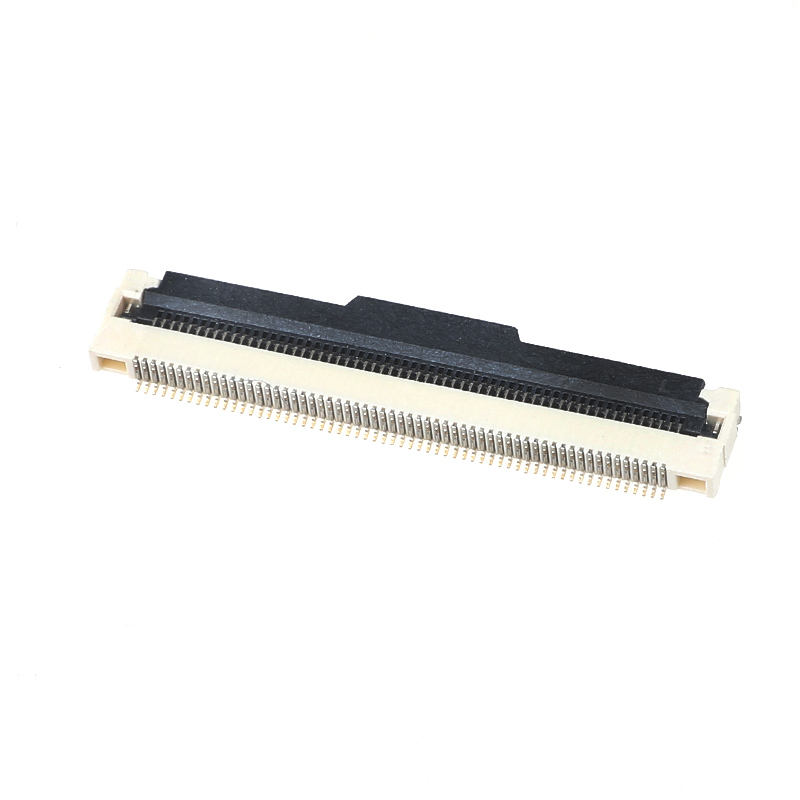

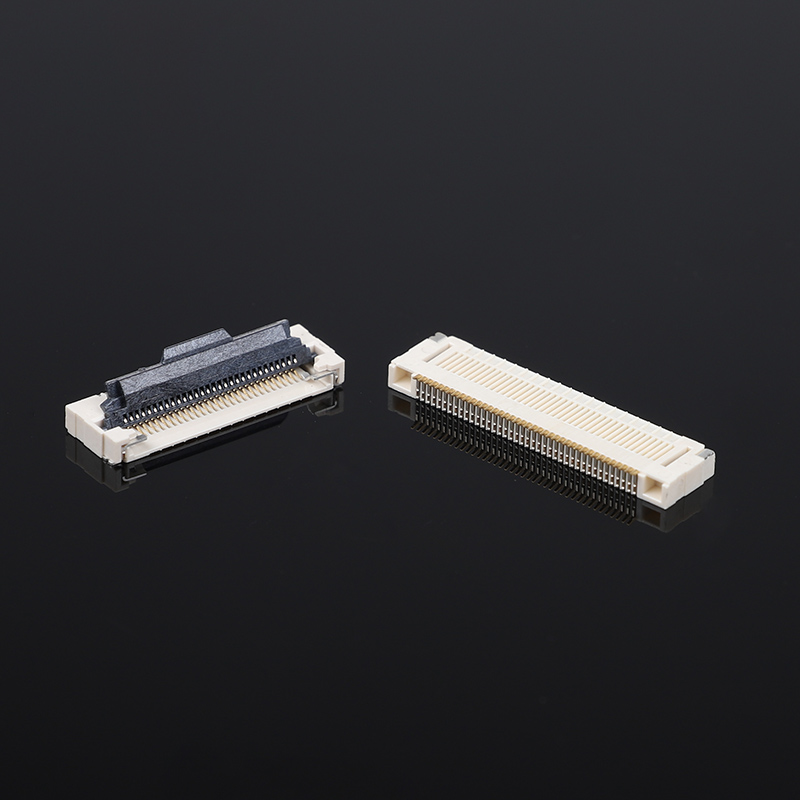

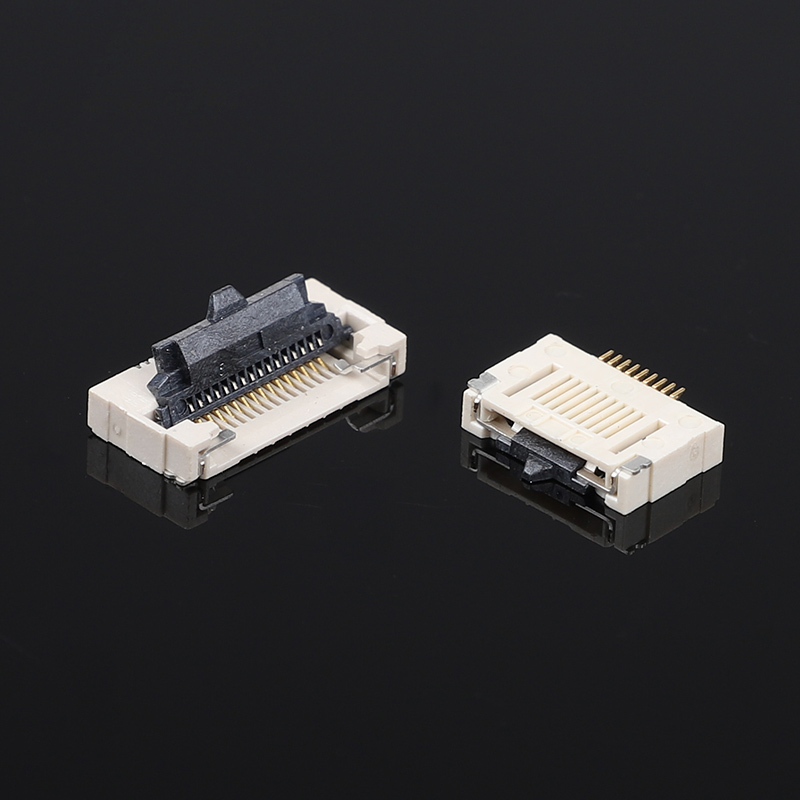

2.2H ฝาพับล็อคผีเสื้อ สายแบนยืดหยุ่น ซ็อกเก็ต PCB ระยะพิทช์ 0.5 มม. ขั้วต่อ FFC/FPC 2.2H
1. ระยะพิทช์ละเอียด 0.5 มม., ความสูงรวม 2.2 มม., ตัวกระตุ้นแบบล็อคผีเสื้อแบบพลิกเพื่อการยึด FFC/FPC อย่างปลอดภัย
2. การติดตั้งบนพื้นผิว SMT, รองรับการหยิบและวางอัตโนมัติสำหรับการผลิตจำนวนมาก
3. การยึดสายเคเบิลที่แข็งแรง ป้องกันการถอด FPC โดยไม่ได้ตั้งใจภายใต้การสั่นสะเทือนและแรงกระแทก
4. เข้ากันได้กับสายเคเบิลยืดหยุ่น FPC / FFC ความหนามาตรฐาน 0.3 มม.
5. เป็นไปตามข้อกำหนด RoHS, ปราศจากฮาโลเจน, ได้รับการรับรองสำหรับโครงการสำหรับผู้บริโภคและอุตสาหกรรมเบา
6. สามารถกำหนดค่าจำนวนพินได้หลากหลาย, รองรับการจัดส่งตัวอย่างและปริมาณมากอย่างรวดเร็ว
.
คำอธิบาย
ข้อกำหนดทางกลทั่วไป
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ระยะพิทช์ | 0.5 มม. |
| ความสูงรวม | 2.2 มม. |
| ประเภทการติดตั้ง | ติดตั้งบนพื้นผิว SMT |
| ประเภทการล็อค | ZIF แบบฝาพับผีเสื้อ |
| จำนวนพินที่มีจำหน่าย | ปรับแต่งได้ 4-60 พิน |
| ความหนาของสายเคเบิลที่เข้ากันได้ | 0.3 มม. ±0.03 มม. (FPC / FFC) |
| รอบการเชื่อมต่อ | ขั้นต่ำ 30 ครั้ง |
| การทำงานของตัวกระตุ้น | พลิกขึ้นเพื่อเสียบ; พลิกลงเพื่อล็อค |
วัสดุและคุณสมบัติทางไฟฟ้า
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ตัวเรือน / ตัวกระตุ้น | เรซิน LCP ทนอุณหภูมิสูง, UL94V-0, ปราศจากฮาโลเจน |
| วัสดุหน้าสัมผัส | ทองเหลืองฟอสเฟอร์ |
| การชุบหน้าสัมผัส | บริเวณหน้าสัมผัส: ชุบทองบนฐานนิกเกิล; บริเวณบัดกรี: ชุบดีบุก |
| กระแสไฟที่กำหนด | 0.5 A ต่อพิน |
| แรงดันไฟฟ้าที่กำหนด | 50 V AC |
| ความต้านทานหน้าสัมผัส | ≤50 mΩ (เริ่มต้น) |
| ความต้านทานฉนวน | ≥1000 MΩ |
| อุณหภูมิในการทำงาน | -40 °C ~ +85 °C |
แนวทางการใช้งานด้านสิ่งแวดล้อมและการบัดกรี
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| การบัดกรีแบบ Reflow (ปราศจากตะกั่ว) | อุณหภูมิสูงสุด ≤260 °C; 10-30 วินาทีที่อุณหภูมิสูงสุด; สูงสุด 2 รอบ Reflow |
| โปรไฟล์การอุ่นล่วงหน้า | 150-180 °C เป็นเวลา 60-120 วินาที |
| การบัดกรีด้วยมือ | สูงสุด 320 °C, ≤3 วินาทีต่อจุด; หลีกเลี่ยงการสัมผัสตัวเรือนพลาสติก |
| เงื่อนไขการจัดเก็บ | อุณหภูมิ: 10-40 °C; ความชื้น: 40-70 %RH; เก็บในภาชนะปิดเพื่อป้องกันความชื้น |
| การปฏิบัติตามข้อกำหนด | RoHS, ปราศจากฮาโลเจน |
ข้อได้เปรียบของผลิตภัณฑ์
ขั้วต่อ FPC FFC คืออะไร?
ขั้วต่อแบน FPC FFC ไม่ได้จำกัดอยู่แค่กระแสไฟฟ้า แต่ในการพัฒนาเทคโนโลยีแสงและไฟฟ้าอย่างรวดเร็วในปัจจุบัน ตัวพาของสัญญาณส่งคือแสง แก้วและพลาสติกเข้ามาแทนที่สายไฟในวงจรทั่วไป แต่เส้นทางสัญญาณแสงก็ใช้ขั้วต่อแบน FPC FFC เช่นกัน หน้าที่ของมันและขั้วต่อการเชื่อมต่อแบน FPC FFC ของวงจรนั้นเหมือนกัน
ความแตกต่างหลักระหว่างขั้วต่อ FFC และ FPC
ในแง่ของการผลิต วิธีการสร้างวงจรของพวกมันแตกต่างกัน:
1. FPC เป็นแผงวงจรยืดหยุ่นที่มีโครงสร้างแบบหน้าเดียว, สองหน้า, และหลายชั้น ซึ่งประมวลผลโดย FCCL (แผ่นฟอยล์ทองแดงยืดหยุ่น) ด้วยการกัดด้วยสารเคมี
2. FFC ใช้ฟอยล์ฉนวนสองชั้นประกบกับฟอยล์ทองแดงแบน ผลิตภัณฑ์สำเร็จรูปมีความเรียบง่ายและหนา
แนวโน้มการพัฒนานวัตกรรม FPC ในอนาคต
1. ความหนา ความหนาของ FPC ต้องมีความยืดหยุ่นและบางลง
2. ความทนทานต่อการพับ การงอเป็นลักษณะโดยธรรมชาติของ FPC ความทนทานต่อการพับของ FPC ในอนาคตต้องแข็งแกร่งขึ้นและต้องมากกว่า 10,000 ครั้ง แน่นอนว่านี่ต้องใช้วัสดุรองรับที่ดีขึ้น
3. ราคา ในระยะนี้ ราคาของ FPC สูงกว่า PCB มาก หากราคา FPC ลดลง ตลาดก็จะกว้างขึ้น
4. ระดับกระบวนการ เพื่อตอบสนองความต้องการที่หลากหลาย กระบวนการ FPC ต้องได้รับการอัปเกรด และรูรับแสงขั้นต่ำและเส้นลวด/ระยะห่างขั้นต่ำต้องเป็นไปตามข้อกำหนดที่สูงขึ้น
บริการของเรา
1. ชุดข้อมูลจำเพาะผลิตภัณฑ์มีความสมบูรณ์ และยังสามารถปรับแต่งได้ตามความต้องการ
2. อุปกรณ์นำเข้าและระบบอัตโนมัติระดับสูง, การจัดส่งทันเวลา โดยปกติ 7-10 วัน
3. การดำเนินการตามระบบ ISO 9000 และ ERP อย่างเคร่งครัด, การจัดหาวัสดุเป็นไปตามการควบคุมคุณภาพและมาตรฐานการผลิตอย่างเคร่งครัด การรับประกันคุณภาพผลิตภัณฑ์ผ่านการรับรอง UL
4. ตัวอย่างฟรี: 15-20 ชุด, คุ้มค่า; หน่วยราคาคุณภาพเดียวกันมีการแข่งขันสูง
คำถามที่พบบ่อย
1. ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?
ใช่ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ ตัวอย่างแบบผสมเป็นที่ยอมรับได้
2. คุณสามารถผลิตผลิตภัณฑ์ตามความต้องการของเราได้หรือไม่?
ใช่ ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้หากคุณสามารถตอบสนอง MOQ ของเราได้
3. จะรับประกันคุณภาพผลิตภัณฑ์ของคุณได้อย่างไร?
1) เราสัญญาว่าภายใน 30 วันหากมีปัญหาด้านคุณภาพ เราจะคืนเงินให้คุณ
2) การตรวจสอบอย่างเข้มงวดระหว่างการผลิต
3) การตรวจสอบตัวอย่างอย่างเข้มงวดกับผลิตภัณฑ์ก่อนจัดส่ง และรับประกันบรรจุภัณฑ์ผลิตภัณฑ์ที่สมบูรณ์
4. การรับรองผลิตภัณฑ์ของเราคืออะไร?
ISO9001 และการรับรอง ROHS อื่นๆ
5. ฉันจะได้รับสินค้าได้นานแค่ไหน?
สินค้าส่วนใหญ่เรามีในสต็อก; เวลาจัดส่งประมาณ 1-5 วันหลังจากได้รับชำระเงิน สำหรับความต้องการที่ปรับแต่งเอง เวลาจะนานขึ้นเล็กน้อยตามที่เรายืนยัน
6. คุณใช้โลจิสติกส์ประเภทใดในการจัดส่ง?
เราจัดส่งสินค้าส่วนใหญ่โดย DHL, UPS, FEDEX, EMS และบริการจัดส่งด่วนอื่นๆ เราจะเลือกโลจิสติกส์ที่คุ้มค่าที่สุดสำหรับลูกค้า นอกจากนี้ยังรองรับการรับสินค้าโดยผู้ขนส่งของคุณ
7. ทำไมคุณถึงควรซื้อจากเรา?
เรามีประสบการณ์ในอุตสาหกรรม 16 ปี เราได้ร่วมมือกับบริษัทนับพัน คุณภาพผลิตภัณฑ์เชื่อถือได้
8. บริษัทของคุณขายผลิตภัณฑ์อะไรเป็นหลัก?
ผลิตภัณฑ์หลักของบริษัทของเรา ได้แก่ ขั้วต่อ FFC/FPC / ขั้วต่อ Wafer / ขั้วต่อซิมการ์ด / ขั้วต่อการ์ดหน่วยความจำ / ขั้วต่อ USB / ขั้วต่อ Type C / ขั้วต่อ HDMI / ซีรีส์ RJ45 / ขั้วต่อ B to B และขั้วต่อ Pin header และอื่นๆ
