สถานที่กำเนิด:
กวางตุ้ง, จีน
ชื่อแบรนด์:
XTKCONN
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
FPC**-T1T1-00**-ค

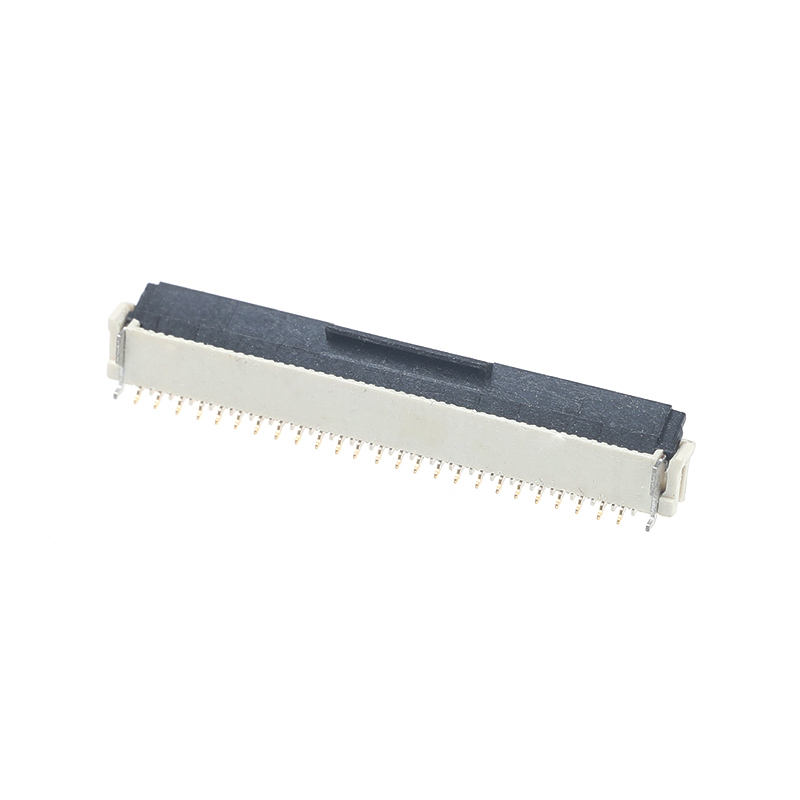

0.5 มม. FPC Connector 5.4H FFC Wire Connectors สายเคเบิลแบนสำหรับหน้าจอสัมผัส
คอนเนคเตอร์ ZIF FPC/FFC SMT ระยะพิทช์ 0.5 มม. ความสูงรวม 5.4 มม. เหมาะสำหรับการเชื่อมต่อสายเคเบิลแบนสำหรับหน้าจอสัมผัส การยึดทางกลที่สมดุล การส่งสัญญาณที่เสถียร ตัวเลือกจำนวนพินครบวงจร เป็นไปตามข้อกำหนด RoHS บรรจุในเทปและม้วนสำหรับการประกอบ SMT ปริมาณมาก เป็นอะไหล่ทดแทนโดยตรงสำหรับผลิตภัณฑ์ที่เทียบเท่าในอุตสาหกรรมทั่วไป
.
คำอธิบาย
ข้อมูลจำเพาะทางกลทั่วไป
| รายการ | ข้อมูลจำเพาะ | หมายเหตุ |
|---|---|---|
| ระยะพิทช์ | 0.5 มม. | การจัดวางความหนาแน่นสูง ระยะพิทช์ละเอียด |
| ความสูงรวมเมื่อติดตั้งบนแผงวงจร | 5.4 มม. | 5.4H |
| รูปแบบการติดตั้ง | SMT Surface-mount, มุมขวา | การติดตั้ง PCB แนวนอน |
| ประเภทการล็อค | ZIF Front Flip Actuator | แรงเสียดทานขณะเสียบเป็นศูนย์ |
| ความหนา FPC/FFC ที่ใช้ได้ | 0.3 มม. ±0.03 มม. | สายเคเบิลแบนหน้าจอสัมผัสมาตรฐาน |
| รอบการจับคู่ | ≥30 รอบ | ข้อกำหนดการประกอบและการบำรุงรักษา |
| จำนวนพิน | 4 ~ 40 ตำแหน่ง | รับจำนวนพินที่กำหนดเองได้ |
| การบรรจุ | เทปและม้วน | สำหรับการหยิบและวาง SMT |
คุณสมบัติทางวัสดุและไฟฟ้า
| รายการ | ข้อมูลจำเพาะ | หมายเหตุ |
|---|---|---|
| วัสดุหน้าสัมผัส | ทองแดงฟอสเฟอร์ | ความยืดหยุ่นสูง ป้องกันความเมื่อยล้า |
| การชุบหน้าสัมผัส | ชุบทองบนนิกเกิล | สัญญาณเสถียร ป้องกันการกัดกร่อน |
| วัสดุตัวเรือน | LCP | ทนอุณหภูมิสูง, UL94-V-0 |
| กระแสไฟที่กำหนด | 0.5 A ต่อหน้าสัมผัส | การใช้งานที่เน้นสัญญาณ |
| แรงดันไฟที่กำหนด | 50 V DC | วงจรสัญญาณแรงดันต่ำ |
| ความต้านทานหน้าสัมผัสเริ่มต้น | ≤30 mΩ | การทดสอบวงจรแห้ง |
| ความต้านทานฉนวน | ≥500 MΩ @ DC 500V | |
| แรงดันไฟฟ้าที่ทนได้ | AC 200 V rms, 1 นาที | ไม่มีการแตกหัก / ไฟฟ้าลัดวงจร |
แนวทางการใช้งานด้านสิ่งแวดล้อมและการบัดกรี
| รายการ | ข้อมูลจำเพาะ | หมายเหตุ |
|---|---|---|
| อุณหภูมิในการทำงาน | -40 °C ~ +85 °C | สภาพแวดล้อมการทำงาน |
| อุณหภูมิในการจัดเก็บ | ≤40 °C, ≤70 %RH, ≤6 เดือน | การจัดเก็บในม้วนเดิม |
| โปรไฟล์การบัดกรีแบบ Reflow | SMT lead-free reflow มาตรฐาน | อุณหภูมิสูงสุด ≤260 °C, ปฏิบัติตามเส้นโค้งในเอกสารข้อมูล |
| การปฏิบัติตามข้อกำหนด | RoHS 3, REACH | การเข้าถึงตลาดทั่วโลก |
ข้อได้เปรียบของผลิตภัณฑ์
คอนเนคเตอร์ FPC FFC คืออะไร?
คอนเนคเตอร์แบน FPC FFC ไม่ได้จำกัดอยู่แค่กระแสไฟฟ้า แต่ด้วยการพัฒนาเทคโนโลยีออปโตอิเล็กทรอนิกส์อย่างรวดเร็วในปัจจุบัน ตัวกลางในการส่งสัญญาณคือแสง แก้วและพลาสติกเข้ามาแทนที่สายไฟในวงจรทั่วไป แต่เส้นทางสัญญาณแสงก็ใช้คอนเนคเตอร์แบน FPC FFC เช่นกัน หน้าที่ของมันและคอนเนคเตอร์เชื่อมต่อแบน FPC FFC ของวงจรนั้นเหมือนกัน
ความแตกต่างหลักระหว่างคอนเนคเตอร์ FFC และ FPC
ในแง่ของการผลิต วิธีการสร้างวงจรของพวกมันแตกต่างกัน:
1. FPC เป็นแผงวงจรยืดหยุ่นชนิดหนึ่งที่มีโครงสร้างแบบหน้าเดียว สองหน้า และหลายชั้น ซึ่งประมวลผลโดย FCCL (แผ่นฟอยล์ทองแดงยืดหยุ่น) โดยการกัดด้วยสารเคมี
2. FFC ใช้แผ่นฟอยล์ฉนวนสองชั้นประกบกับแผ่นฟอยล์ทองแดงแบน ผลิตภัณฑ์สำเร็จรูปมีความเรียบและหนา
แนวโน้มการพัฒนานวัตกรรม FPC ในอนาคต
1. ความหนา ความหนาของ FPC ต้องมีความยืดหยุ่นและบางลง
2. ความทนทานต่อการพับ การงอเป็นคุณสมบัติโดยธรรมชาติของ FPC ความทนทานของ FPC ในอนาคตต้องแข็งแกร่งขึ้นและต้องมากกว่า 10,000 ครั้ง แน่นอนว่านี่ต้องการซับสเตรตที่ดีขึ้น
3. ราคา ในขั้นตอนนี้ ราคาของ FPC สูงกว่า PCB มาก หากราคา FPC ลดลง ตลาดก็จะกว้างขึ้น
4. ระดับกระบวนการ เพื่อตอบสนองความต้องการที่หลากหลาย กระบวนการ FPC ต้องได้รับการอัปเกรด และรูรับแสงขั้นต่ำและเส้นลวด/ระยะห่างเส้นขั้นต่ำต้องเป็นไปตามข้อกำหนดที่สูงขึ้น
บริการของเรา
1. ข้อมูลจำเพาะของผลิตภัณฑ์ซีรีส์มีความสมบูรณ์ และยังสามารถปรับแต่งได้ตามความต้องการ
2. อุปกรณ์นำเข้าและระบบอัตโนมัติระดับสูง จัดส่งทันเวลา โดยปกติ 7-10 วัน
3. การดำเนินการตามระบบ ISO 9000 และ ERP อย่างเคร่งครัด การจัดหาวัสดุเป็นไปตามการควบคุมคุณภาพและการผลิตที่เป็นมาตรฐาน การรับประกันคุณภาพผลิตภัณฑ์ผ่านการรับรอง UL
4. ตัวอย่างฟรี: 15-20 ชุด คุ้มค่า ราคาต่อหน่วยคุณภาพเดียวกันมีการแข่งขันสูง
คำถามที่พบบ่อย
1. ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?
ใช่ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ ตัวอย่างแบบผสมเป็นที่ยอมรับได้
2. คุณสามารถผลิตผลิตภัณฑ์ตามความต้องการของเราได้หรือไม่?
ใช่ ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้หากคุณสามารถตอบสนอง MOQ ของเราได้
3. คุณจะรับประกันคุณภาพของผลิตภัณฑ์ของคุณได้อย่างไร?
1) เราสัญญาว่าภายใน 30 วันหลังจากมีปัญหาด้านคุณภาพ เราจะคืนเงินให้คุณ
2) การตรวจสอบอย่างเข้มงวดระหว่างการผลิต
3) การตรวจสอบตัวอย่างอย่างเข้มงวดกับผลิตภัณฑ์ก่อนจัดส่ง และรับประกันบรรจุภัณฑ์ผลิตภัณฑ์ที่สมบูรณ์
4. การรับรองผลิตภัณฑ์ของเราคืออะไร?
ISO9001 และการรับรอง ROHS อื่นๆ
5. ฉันจะได้รับสินค้าได้นานเท่าใด?
สินค้าส่วนใหญ่เรามีในสต็อก ระยะเวลาจัดส่งประมาณ 1-5 วันหลังจากได้รับชำระเงิน สำหรับความต้องการที่กำหนดเอง เวลาจะนานขึ้นเล็กน้อยตามที่เรายืนยัน
6. คุณใช้โลจิสติกส์ประเภทใดในการจัดส่ง?
เราจัดส่งสินค้าส่วนใหญ่โดย DHL, UPS, FEDEX, EMS และบริการจัดส่งด่วนอื่นๆ เราจะเลือกโลจิสติกส์ที่คุ้มค่าที่สุดสำหรับลูกค้า นอกจากนี้ยังรองรับการรับสินค้าโดยผู้ขนส่งของคุณ
7. ทำไมคุณถึงควรซื้อจากเรา?
เรามีประสบการณ์ในอุตสาหกรรม 16 ปี เราได้ร่วมมือกับบริษัทหลายพันแห่ง คุณภาพผลิตภัณฑ์เชื่อถือได้
8. บริษัทของคุณขายผลิตภัณฑ์อะไรเป็นหลัก?
ผลิตภัณฑ์หลักของบริษัทของเรา ได้แก่ คอนเนคเตอร์ FFC/FPC / คอนเนคเตอร์ Wafer / คอนเนคเตอร์ SIM card / คอนเนคเตอร์ Memory card / คอนเนคเตอร์ USB / คอนเนคเตอร์ Type C / คอนเนคเตอร์ HDMI / ซีรีส์ RJ45 / คอนเนคเตอร์ B to B และคอนเนคเตอร์ Pin header และอื่นๆ
