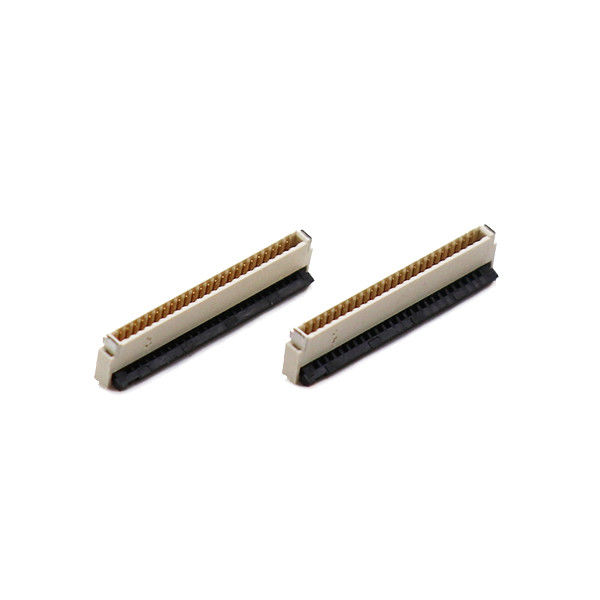

Name: หน้าสัมผัส 0.5 มม. ช่องเสียบ FPC ตัวเชื่อมต่อ 4 ขาใต้ตัวล็อค SMT พิมพ์ 1.0mm Height
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC**-T1S1-0010-A
Price: 4.01 USD
Availability: InStock

บ้าน > สินค้า > ตัวเชื่อมต่อ FFC FPC >

หน้าสัมผัส 0.5 มม. ช่องเสียบ FPC ตัวเชื่อมต่อ 4 ขาใต้ตัวล็อค SMT พิมพ์ 1.0mm Height

1.0 มม. 0.5 มม. ขั้วต่อ FPC ทางลาด

ขั้วต่อ SMT 0.5 มม. ทางลาด FPC

ขั้วต่อ fpc 1.0 มม. 4 พิน

สถานที่กำเนิด:

กวางตุ้ง ประเทศจีน

ชื่อแบรนด์:

XTKCONN

ได้รับการรับรอง:

CE,SGS,ROHS,ISO9001

หมายเลขรุ่น:

FPC**-T1S1-0010-A

ติดต่อเรา

ขอทุน

หน้าสัมผัส 0.5 มม. ช่องเสียบ FPC ตัวเชื่อมต่อ 4 ขาใต้ตัวล็อค SMT พิมพ์ 1.0mm Height

รายละเอียดสินค้า

ขว้าง:

0.5มม

ความสูง:

1.0มม

ตําแหน่ง:

4-60พิน

เวลานำ:

7-10 วันทำการ

วัสดุหุ้ม:

LCP UL94V-0 สีดำ

ทนต่อแรงดันไฟฟ้า:

250V AC,1 นาที

เน้น:

1.0 มม. 0.5 มม. ขั้วต่อ FPC ทางลาด

ขั้วต่อ SMT 0.5 มม. ทางลาด FPC

ขั้วต่อ fpc 1.0 มม. 4 พิน

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

500 ชิ้น

ราคา

Negotiable price

รายละเอียดการบรรจุ

แพคเกจสูญญากาศกล่องในกล่อง

เวลาการส่งมอบ

5-7 วัน

เงื่อนไขการชำระเงิน

L/C, T/T, Payyal

สามารถในการผลิต

ชิ้น 3KK

สินค้าที่เกี่ยวข้อง

ขั้วต่อ FPC/FFC สูง 4.65 มม. ระยะพิทช์ 0.5 มม. 0.8A 200V AC/DC -40C~80C ขั้วต่อ PCB

หา ราคา ที่ ดี ที่สุด

0.5mm FPC Connector 5.4H FFC Wire Connectors เคเบิลเรียบสําหรับจอสัมผัส

หา ราคา ที่ ดี ที่สุด

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H FFC/FPC Connector

หา ราคา ที่ ดี ที่สุด

คอนเนคเตอร์ PCB สาย FPC FFC ซ็อกเก็ตขั้วต่อสายแพแบบฝาพับ แนวตั้ง ขาตรง ความสูง 5.2H 60 พิน ระยะพิทช์ 0.5 มม.

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

ติดต่อตอนนี้

รายละเอียดสินค้า

คอนเนคเตอร์ FFC FPC พิตช์ 0.5 มม. ความสูง 1.0 มม. แบบล็อคด้านล่าง SMT

จุดเด่นของผลิตภัณฑ์

โปรไฟล์ต่ำพิเศษความสูงติดตั้งบนบอร์ด 1.0 มม.ทิศทางการสัมผัสลง (หน้าสัมผัสส่วนล่าง) เหมาะสำหรับ FPC ที่มีแพดหันเข้าหา PCB สำหรับการเดินสาย
กลไกแบบ Flip-lock ด้านล่างพร้อมการตอบสนองแบบคลิกที่ชัดเจน การยึด FPC ที่แข็งแรง ป้องกันการสั่นสะเทือนและการดึงออกโดยไม่ได้ตั้งใจ
พิตช์ละเอียด 0.5 มม. แบบ SMT 4 ตำแหน่ง ออกแบบสำหรับการติดตั้งบนพื้นผิว (Surface Mount) ขนาดกะทัดรัด ประหยัดพื้นที่ PCB อันมีค่า
โครงสร้าง LCP ทนความร้อนสูง หน้าสัมผัสเคลือบทอง สอดคล้องกับ RoHS & REACH เพื่อการเข้าถึงตลาดทั่วโลก
บรรจุภัณฑ์แบบเทปและม้วนสำหรับการประกอบ SMT อัตโนมัติปริมาณมาก มีสต็อกมาตรฐานและการสนับสนุนการปรับแต่ง
ต้นทุนและประสิทธิภาพที่สมดุล เป็นทางเลือกแบบ Drop-in สำหรับชิ้นส่วนแบรนด์หลักที่เทียบเคียงได้ รองรับระยะเวลารอคอยสั้น

ข้อมูลจำเพาะ

รายการ	ข้อมูลจำเพาะ	หมายเหตุสำหรับวิศวกร
พิตช์	0.5 มม.	ระยะห่างระหว่างจุดสัมผัสจากศูนย์กลางถึงศูนย์กลาง
จำนวนตำแหน่ง	4 พิน	จำนวนพินที่กำหนดเองสามารถต่อรองได้
ความสูงในการติดตั้ง	1.0 มม.	ความสูงรวมหลังจากบัดกรีบน PCB
ประเภทหน้าสัมผัส	หน้าสัมผัสลง (หน้าสัมผัสส่วนล่าง)	แพด FPC หันเข้าหาด้าน PCB สำหรับการเสียบ
รูปแบบการล็อค	ล็อคด้านล่าง (ล็อคพลิกด้านหลัง)	พลิกกลไกจากด้านหลังเพื่อล็อค FPC
ประเภทการเชื่อมต่อ	SMT Surface Mount	สำหรับบัดกรีแบบ Reflow เท่านั้น
ความหนา FPC / FFC ที่เข้ากันได้	0.30 มม. ±0.03 มม.	ยืนยันความหนา FPC ก่อนออกแบบ PCB
แรงยึด FPC	≥0.3 N ต่อพิน	ประสิทธิภาพป้องกันการดึงออกภายใต้การสั่นสะเทือน
ความทนทานในการจับคู่	อย่างน้อย 250 รอบ	วงจรชีวิตการใช้งานปกติ ไม่เหมาะสำหรับการเสียบ-ถอดบ่อยครั้ง
วัสดุโครงสร้าง	LCP, UL94-V0 สีดำ	ทนความร้อนสูงสำหรับการบัดกรีแบบ Reflow แบบไร้สารตะกั่ว
วัสดุหน้าสัมผัส	โลหะผสมทองแดง	ความยืดหยุ่นของสปริงสูง
การเคลือบหน้าสัมผัส	เคลือบ Ni ด้านล่าง + เคลือบ Au บริเวณหน้าสัมผัส; ดีบุกบนส่วนบัดกรี SMT	ความหนาของทองคำสามารถปรับได้สำหรับโครงการในสภาพแวดล้อมที่มีการกัดกร่อน

หน้าสัมผัส 0.5 มม. ช่องเสียบ FPC ตัวเชื่อมต่อ 4 ขาใต้ตัวล็อค SMT พิมพ์ 1.0mm Height

การใช้งานทั่วไป

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: อุปกรณ์สวมใส่สมาร์ท, โมดูลกล้องขนาดเล็ก, การเชื่อมต่อเสริมจอแสดงผลขนาดเล็ก, อุปกรณ์ IoT แบบพกพา
บ้านอัจฉริยะ: โมดูลเซ็นเซอร์ขนาดเล็ก, แผงวงจรย่อยแผงควบคุมภายในบ้าน, การเชื่อมต่อสัญญาณภายในล็อคอัจฉริยะ
อุปกรณ์เสริมทางการแพทย์: การเชื่อมต่อสัญญาณความเร็วต่ำสำหรับอุปกรณ์เสริมทางการแพทย์แบบพกพา (มีตัวเลือกแบบไร้ฮาโลเจน)
การควบคุมอุตสาหกรรม: โหนดเซ็นเซอร์ขนาดกะทัดรัด, การเดินสายภายในแผงวงจรเสริมอุปกรณ์ภาคสนาม
อุปกรณ์เสริมอิเล็กทรอนิกส์ยานยนต์: การเชื่อมต่อสัญญาณเสริมภายในที่ไม่เกี่ยวข้องกับความปลอดภัย (โปรดปรึกษาเราสำหรับรุ่นอัพเกรดเกรดสำหรับยานยนต์)
การทดสอบและอุปกรณ์: การเชื่อมต่อภายในอุปกรณ์ทดสอบอายุการใช้งานสั้น

คู่มือการเลือกและการออกแบบสำหรับลูกค้า

ก่อนเลือกชิ้นส่วนนี้

ยืนยันทิศทางการสัมผัส: นี่คือหน้าสัมผัสลง. แพดนำไฟฟ้าของ FPC ต้องหันเข้าหาด้าน PCB เมื่อเสียบ หากแพด FPC ของคุณหันขึ้น คุณต้องใช้รุ่นหน้าสัมผัสขึ้น ทิศทางการสัมผัสผิดจะทำให้ไม่มีการเชื่อมต่อทางไฟฟ้า
การตรวจสอบระยะห่างทางกล:
- ระยะห่างแนวตั้ง: เว้นระยะห่าง ≥1.1 มม. เหนือคอนเนคเตอร์หลังการประกอบ เพื่อหลีกเลี่ยงไม่ให้โครงสร้างกดกลไกพลิก
- ระยะห่างด้านหน้า-หลัง: ตรวจสอบว่ากลไกพลิกด้านล่างมีพื้นที่เคลื่อนที่ด้านหลังเพียงพอสำหรับการเปิด-ปิดล็อค
การล็อคข้อมูลจำเพาะ FPC: ต้องใช้ FPC/FFC ความหนา 0.30 มม. ±0.03 มม. FPC ที่บางเกินไปจะทำให้การยึดไม่เพียงพอ FPC ที่หนาเกินไปจะทำให้ล็อคและสปริงหน้าสัมผัสเสียหาย
กฎการลดทอนกำลังไฟฟ้า: สำหรับการทำงานต่อเนื่องเป็นเวลานาน ให้แต่ละหน้าสัมผัสทำงาน ≤0.35 A; อย่าใช้กระแสไฟเต็ม 0.5 A ที่ระบุ
พื้นที่ PCB: ใช้แบบร่างพื้นที่ PCB 2 มิติอย่างเป็นทางการของเรา; อย่าคัดลอกแบบร่างจากชิ้นส่วนที่คล้ายกันของผู้ขายรายอื่น ความแตกต่างของมิติเล็กน้อยจะทำให้การบัดกรีล้มเหลว
ข้อจำกัดการใช้งาน: คอนเนคเตอร์นี้เหมาะสำหรับสัญญาณแบบ Single-ended ความเร็วต่ำถึงปานกลาง หากคุณต้องการการส่งวิดีโอ/ข้อมูลความเร็วสูง โปรดติดต่อทีมวิศวกรของเราเพื่อขอคำแนะนำรุ่นอัพเกรด

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

เคล็ดลับการสั่งซื้อสำหรับการจัดซื้อ

คำสั่งซื้อตัวอย่าง: รองรับตัวอย่างปริมาณน้อยสำหรับการตรวจสอบต้นแบบ
การผลิตจำนวนมาก: บรรจุภัณฑ์มาตรฐานคือเทปและม้วน ระบุหากคุณต้องการบรรจุภัณฑ์แบบถาด
คำขอปรับแต่ง: ส่งข้อกำหนดของคุณสำหรับความหนาของการเคลือบทอง, แบบไร้ฮาโลเจน, จำนวนพินทางเลือก

คำถามที่พบบ่อย

Q1: จะเกิดอะไรขึ้นหากฉันเสียบ FPC ที่มีแพดหันขึ้นบนคอนเนคเตอร์แบบหน้าสัมผัสลงนี้?

A1: จะไม่มีการเชื่อมต่อทางไฟฟ้าเกิดขึ้น การเสียบทางกายภาพเป็นไปได้ แต่วงจรจะไม่สามารถนำไฟฟ้าได้ ตรวจสอบทิศทางแพด FPC กับภาพวาดในเอกสารข้อมูลเสมอ ก่อนสร้างต้นแบบ PCB

Q2: คอนเนคเตอร์นี้สามารถทำงานได้หลังจากการบัดกรีแบบ Reflow สองครั้งหรือไม่?

A2: ได้ อนุญาตให้ทำการบัดกรีแบบ Reflow แบบไร้สารตะกั่วได้สูงสุด 2 รอบ ตามโปรไฟล์ Reflow ของเรา การบัดกรีแบบ Reflow มากกว่าสองครั้งอาจทำให้โครงสร้าง LCP เสียรูปและประสิทธิภาพหน้าสัมผัสลดลง หลีกเลี่ยงการซ่อมแซมด้วยความร้อนซ้ำๆ บนยูนิตที่ประกอบแล้ว

Q3: ผลิตภัณฑ์สุดท้ายของฉันต้องเผชิญกับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง FPC จะหลวมหรือไม่?

A3: กลไกแบบล็อคด้านล่างให้การยึดที่เหมาะสม สำหรับสถานการณ์การสั่นสะเทือนที่รุนแรง เราขอแนะนำให้เพิ่มการออกแบบการลดแรงดึงทางกลบนสาย FPC ในเลย์เอาต์ PCB ของคุณ หรือเลือกรุ่นอัพเกรดที่มีแรงยึดสูงขึ้น

Q4: ฉันสามารถใช้คอนเนคเตอร์นี้สำหรับ USB, HDMI หรือสัญญาณแสดงผลความเร็วสูงได้หรือไม่?

A4: ไม่แนะนำ นี่คือคอนเนคเตอร์ FPC สัญญาณความเร็วต่ำถึงปานกลางอเนกประสงค์ โดยไม่มีการออกแบบขั้วต่อที่มีอิมพีแดนซ์ควบคุม สำหรับอินเทอร์เฟซความเร็วสูง โปรดสอบถามวิศวกรของเราสำหรับซีรีส์ FPC ความเร็วสูงโดยเฉพาะ

Q5: กลไกพลิกตัวล็อคหักหลังจากการประกอบ สาเหตุที่เป็นไปได้คืออะไร?

A5: สาเหตุหลักทั่วไป:

เสียบ FPC ที่หนาเกินไปและบังคับปิดล็อค;
การใช้งานผิดวิธี: ดันกลไกด้วยเครื่องมือปลายแหลม;
การรบกวนทางกลจากโครงสร้างผลิตภัณฑ์ที่บีบส่วนพลิกปฏิบัติตามขั้นตอนการเสียบในเอกสารข้อมูล: เสียบ FPC ในแนวราบและขนาน จากนั้นปิดตัวล็อคพลิกอย่างเบามือจนได้ยินเสียงคลิกที่ชัดเจน

Q6: คุณมีชิ้นส่วนทดแทนที่เทียบเคียงได้สำหรับหมายเลขชิ้นส่วน Hirose / TE / Kyocera หรือไม่?

A6: ใช่ โปรดระบุหมายเลขชิ้นส่วนของคู่แข่งของคุณ และทีมวิศวกรของเราจะตรวจสอบมิติ ทิศทางการสัมผัส ประเภทการล็อค และพารามิเตอร์ทางไฟฟ้า เพื่อยืนยันทางเลือกที่เข้ากันได้แบบ Drop-in

Q7: คุณสามารถจัดเตรียมเอกสารใดบ้างสำหรับการประเมิน?

A7: เอกสารข้อมูล, แบบร่างมิติ 2 มิติ, โมเดล 3 มิติ STEP, รายงานผลการทดสอบ RoHS-REACH, รายงานสรุปผลการทดสอบทางกล-ไฟฟ้า
