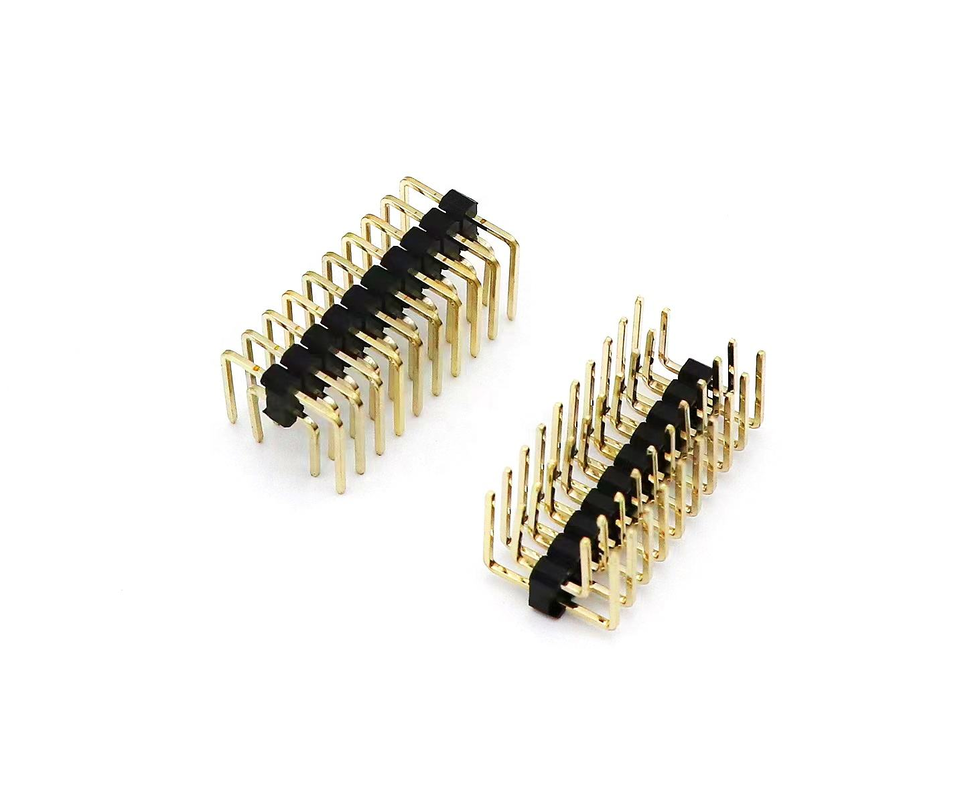

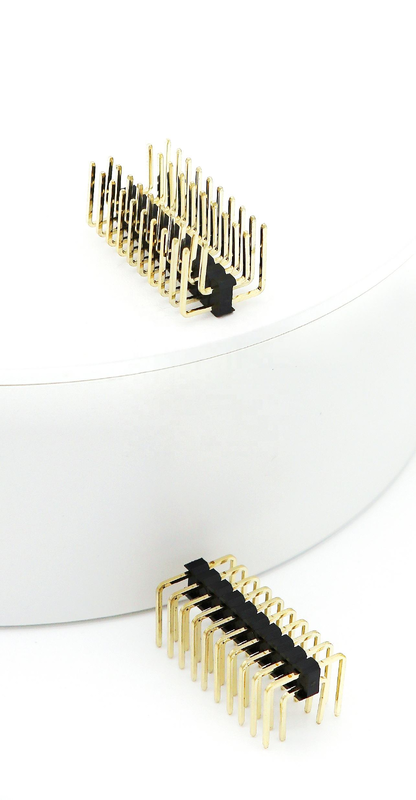

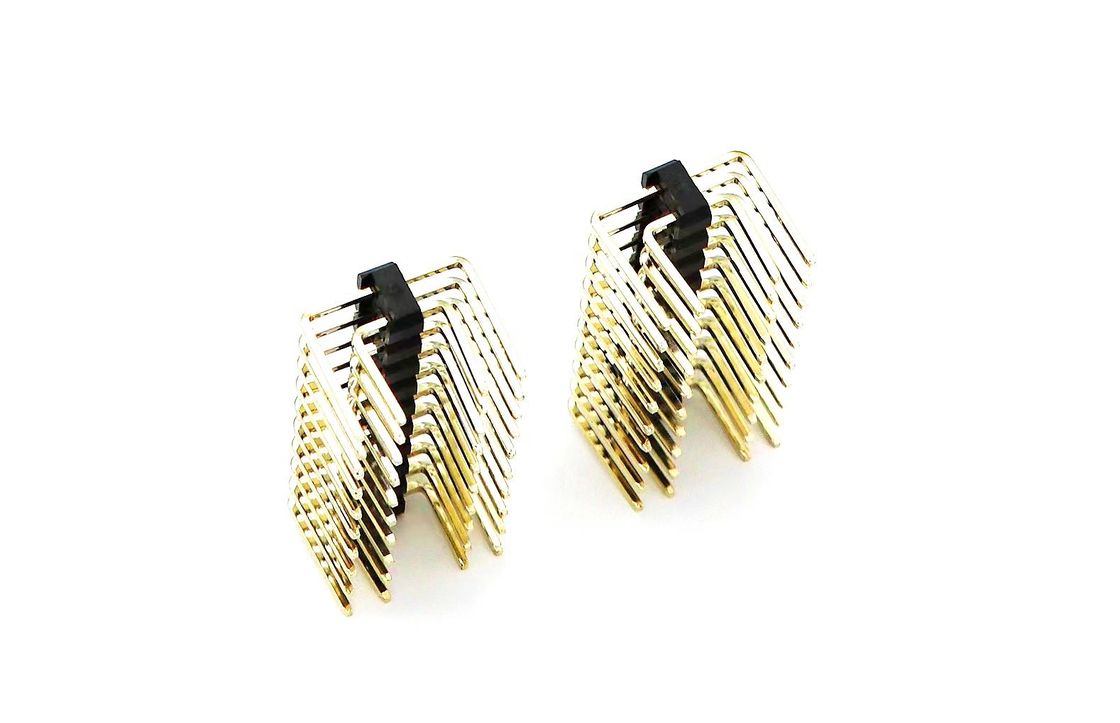

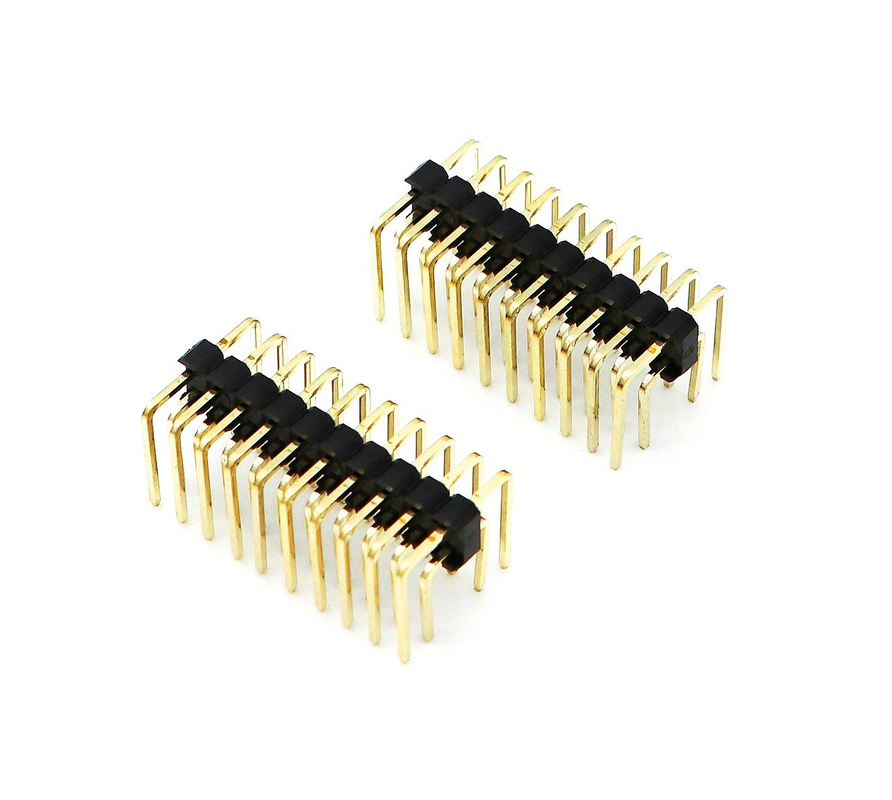

2.54mm Pitch Male Pin Header Double Row Right Angle PCB ไนลอน SQ0.64mm H2.5mm 2*1P-2*40P

2.54 มม. พิทช์ ตัวผู้ หัวพิน แถวคู่ มุมฉาก PCB ไนลอน SQ0.64 มม. H2.5 มม. 2*1P-2*40P

จุดเด่น

• ระยะพิทช์มาตรฐาน 2.54 มม., การออกแบบมุมฉาก 90 องศา สองแถว, ความสูงฉนวน H2.5 มม., พินสี่เหลี่ยม SQ0.64 มม. เพื่อความเสถียรทางกลสูง
• ช่วงจำนวนพินกว้าง: 21P-240P, ปรับแต่งจำนวนพินได้เต็มที่สำหรับการจัดวาง PCB ที่หลากหลาย
• โครงหุ้มไนลอน UL94V-0, ป้องกันการเสียรูปภายใต้ความร้อนจากการบัดกรี; ตัวเลือกการชุบหลายแบบสำหรับการปรับความน่าเชื่อถือของสัญญาณ
• การเชื่อมต่อแบบทะลุรูมุมฉาก, การยึด PCB ที่แข็งแรง, เหมาะสำหรับการเชื่อมต่อระหว่างบอร์ดกับบอร์ด / บอร์ดกับสายไฟในทิศทางด้านข้าง
• เป็นไปตามมาตรฐาน RoHS & REACH, รองรับการบรรจุแบบถาด/หลอดสำหรับการประกอบด้วยมือและการผลิตจำนวนมาก

รายละเอียดสินค้า

พารามิเตอร์ทางกลทั่วไป

คุณสมบัติทางวัสดุและไฟฟ้า

สภาพแวดล้อมและคู่มือการบัดกรี

คุณสมบัติผลิตภัณฑ์

1. โครงสร้างมุมฉาก 90 องศาแบบทะลุรู, ทิศทางการเชื่อมต่อแนวนอน, เหมาะอย่างยิ่งสำหรับการจัดวางในพื้นที่จำกัดความสูง
2. พินสัมผัสสี่เหลี่ยมตัน SQ0.64 มม., ทนทานต่อการโค้งงอได้ดีกว่าพินกลม, ป้องกันการบิดงอระหว่างการประกอบและสภาวะการสั่นสะเทือน
3. โครงหุ้มไนลอน UL94V-0, ทนความร้อนได้ดีเยี่ยม, ทนต่อการหลอมละลายระหว่างกระบวนการบัดกรีแบบคลื่น
4. การเลือกจำนวนพินที่ยืดหยุ่น: 21P-240P, สามารถตัดบางส่วนได้ตามคำขอ
5. พื้นผิวสำเร็จรูปหลายแบบ: ชุบดีบุก / ชุบทองแบบแฟลช / ชุบทองเฉพาะจุดบริเวณที่เชื่อมต่อสำหรับความต้องการความน่าเชื่อถือระดับต่างๆ
6. ฐานบัดกรีแบบทะลุรูที่มั่นคง, แรงยึด PCB ที่เหนือกว่าต่อแรงกระแทกและการสั่นสะเทือน
7. สามารถเชื่อมต่อกับหัวต่อตัวเมียแบบสองแถว 2.54 มม. / หัวต่อแบบกล่องทั่วไปในตลาดได้

ข้อได้เปรียบของผลิตภัณฑ์

1. การออกแบบพินสี่เหลี่ยม SQ0.64 มม.: เมื่อเทียบกับหัวต่อพินกลมทั่วไป, ช่วยเพิ่มความแข็งแรงของพิน, ลดความเสี่ยงที่พินจะโค้งงอระหว่างการเสียบ-ถอดและการประกอบ PCB, ลดอัตราของเสียจากการผลิต
2. โครงหุ้มไนลอน H2.5 มม.: ความสูงฉนวนที่ปรับให้เหมาะสมช่วยสร้างสมดุลระหว่างการวางตำแหน่งทางกลและความทนทานต่อความร้อน; ป้องกันการบวมหรือเสียรูปของพลาสติกในการผลิตจำนวนมากด้วยการบัดกรีแบบคลื่น
3. โครงสร้างมุมฉากแบบทะลุรู: ให้แรงยึด PCB ที่แข็งแรงกว่าหัวต่อแบบ SMT; เหมาะสำหรับอุปกรณ์ที่มีแรงสั่นสะเทือน ป้องกันความเสี่ยงที่คอนเนคเตอร์จะหลุดออก
4. ครอบคลุมจำนวนพินเต็มรูปแบบ: ตั้งแต่พอร์ตทดสอบสัญญาณจำนวนพินน้อยไปจนถึงการเชื่อมต่อโมดูลจำนวนพินสูง, รุ่นเดียวครอบคลุมความต้องการ BOM ที่หลากหลาย, ลดวงจรการจัดซื้อ
5. โซลูชันการชุบที่ยืดหยุ่น: ชุบดีบุกสำหรับสินค้าอุปโภคบริโภคที่คำนึงถึงต้นทุน; ชุบทองเฉพาะจุดสำหรับสถานการณ์การเสียบ-ถอดซ้ำๆ ระดับอุตสาหกรรม, สร้างสมดุลระหว่างต้นทุนและความน่าเชื่อถือ
6. ความเข้ากันได้สูง: เชื่อมต่อโดยตรงกับซ็อกเก็ตตัวเมียแบบสองแถว 2.54 มม. ทั่วไปในตลาด, ไม่ต้องมีการออกแบบใหม่เพิ่มเติมสำหรับโครงการ PCB ที่มีอยู่

การใช้งาน

• บอร์ดควบคุมอุตสาหกรรมและโมดูลต่อพ่วง PLC
• ฮาร์ดแวร์ฝังตัว, เกตเวย์ IoT และโมดูลเซ็นเซอร์
• PCBA อุปกรณ์เสริมทางการแพทย์
• หน่วยควบคุมบ้านอัจฉริยะ
• โมดูลเสริมอิเล็กทรอนิกส์ภายในรถยนต์
• เครื่องมือทดสอบและวัดผล
• อุปกรณ์ปลายทางการสื่อสาร
• การเชื่อมต่อสัญญาณหุ่นยนต์

ตัวเลือกการปรับแต่ง

1. การยืนยันจำนวนพิน: ยืนยันจำนวนพินที่ต้องการแน่นอน (21P-240P) ติดต่อเราหากต้องการการตัดบางส่วน / การปรับความยาวพิเศษ
2. การตรวจสอบทิศทาง: เลือกรุ่นมุมฉากนี้เมื่อคอนเนคเตอร์ที่เชื่อมต่อต้องการการเข้าด้านข้าง; เลือกรุ่นตรงสำหรับการเชื่อมต่อทิศทางด้านบน
3. การเลือกการชุบ:
   • คำนึงถึงต้นทุน, การเสียบ-ถอดไม่บ่อย: เลือกชุบดีบุก
   • การเสียบ-ถอดบ่อย, สภาพแวดล้อมที่ชื้น / อุตสาหกรรม: เลือกชุบทองแบบแฟลช หรือ ชุบทองเฉพาะจุด
4. หมายเหตุการจัดวาง PCB: เว้นพื้นที่สำหรับพินสี่เหลี่ยม 0.64 มม. แบบทะลุรูที่ตรงกัน; อ้างอิงจากแบบวาดแพด PCB ที่เราจัดเตรียมให้
5. กระบวนการประกอบ: ใช้การบัดกรีแบบคลื่นสำหรับการผลิตจำนวนมาก; ปฏิบัติตามพารามิเตอร์อุณหภูมิ-เวลาในการบัดกรีอย่างเคร่งครัดเพื่อหลีกเลี่ยงความเสียหายต่อโครงหุ้มไนลอน
6. ส่วนที่เชื่อมต่อ: ต้องจับคู่กับหัวต่อตัวเมียแบบสองแถว 2.54 มม.; ตรวจสอบระยะพิทช์, ระยะห่างแถว และขนาดพินก่อนยืนยัน BOM

ขั้นตอนการปรับแต่ง

1. รวบรวมความต้องการ → 2. การประเมินทางเทคนิคและใบเสนอราคา → 3. การตรวจสอบและยืนยันแบบ 3 มิติ → 4. แม่พิมพ์ / เครื่องมือและต้นแบบ → 5. การทดสอบตัวอย่าง (การสัมผัส R, การยึด, การรีโฟลว์) และการอนุมัติ → 6. การผลิตจำนวนมาก → 7. การควบคุมคุณภาพขั้นสุดท้ายและการจัดส่ง

บริการของเรา

ความพร้อมของตัวอย่างและนโยบาย

ตัวอย่างจะถูกส่งให้ลูกค้าของเราฟรีตามคำขอ ตราบใดที่พวกเขายินดีจ่ายค่าขนส่ง หรือเราสามารถจ่ายค่าขนส่งให้กับลูกค้าเก่าบางรายจากฝั่งของเราได้เช่นกัน หรือลูกค้าสามารถชำระค่าขนส่งล่วงหน้า และเราสามารถจัดส่งตัวอย่างกับผู้ขนส่งของเราได้เช่นกัน

การรับประกัน/เงื่อนไขและข้อตกลง

เราให้การรับประกันคุณภาพผลิตภัณฑ์
รับประกันการจัดส่งที่รวดเร็ว 15 วัน
เงื่อนไขการชำระเงินรวมถึง T/T แต่ขึ้นอยู่กับการเจรจา เช่น L/C, PayPal, Western Union และอื่นๆ

บริการหลังการขาย

เรานำเสนอบริการที่เป็นเลิศผ่านเครือข่ายสำนักงานและสำนักงานใหญ่ของเรา
โปรดติดต่อแผนกขายการตลาดของเราทางโทรศัพท์หรืออีเมล หรือหากสะดวก โปรดเยี่ยมชมสำนักงานของเรา
นอกเหนือจากบริการที่เป็นมิตร เรายังเสนอราคาที่แข่งขันได้มากที่สุดและการจัดตารางเวลาที่ยืดหยุ่น

คำถามที่พบบ่อย

ถาม: MOQ ของคุณคืออะไร?

ตอบ: MOQ ของเราโดยทั่วไปคือ 1000 ชิ้น แต่เรายอมรับปริมาณการสั่งซื้อขนาดเล็กสำหรับการทดสอบ

ถาม: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?

ตอบ: ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเรา และเราจะแสดงกระบวนการผลิตระดับมืออาชีพของเราให้คุณดู และหวังว่าเราจะมีความร่วมมือระยะยาวกับคุณ

ถาม: เวลาในการทำตัวอย่างของคุณคือเท่าใด? เวลาในการจัดส่งของคุณคือเท่าใด?

ตอบ: 7 วันสำหรับตัวอย่าง และ 15-20 วันสำหรับการผลิตจำนวนมาก ขึ้นอยู่กับปริมาณ

ถาม: ฉันจะตรวจสอบสินค้าของฉันได้อย่างไร?

ตอบ: คุณสามารถตรวจสอบได้โดยการเยี่ยมชมโรงงาน หรือขอให้บุคคลที่สามตรวจสอบ หรือโดยการตรวจสอบรูปภาพ

ถาม: ค่าจัดส่งไปยังประเทศของฉันเท่าไหร่?

ตอบ: ค่าขนส่งจะถูกกำหนดโดยบริษัทขนส่งตามน้ำหนักรวมและ CBM ของคุณ

ถาม: ฉันจะทราบได้อย่างไรว่าคุณได้จัดส่งคำสั่งซื้อของฉันแล้ว?

ตอบ: หมายเลขติดตาม (DHL, UPS, FedEx, TNT, EMS, ฯลฯ), ใบตราส่งทางอากาศ หรือ B/L ทางทะเล จะถูกส่งถึงคุณทันทีที่สินค้าของคุณถูกจัดส่ง เรายังติดตามการจัดส่งและแจ้งให้คุณทราบ มีบริการหลังการขายที่เป็นประโยชน์ เราสนับสนุนสิ่งที่คุณขาย

ถาม: ฉันสามารถทำผลิตภัณฑ์ส่วนบุคคล / ที่กำหนดเองได้หรือไม่?

 ตอบ: แน่นอน เพียงแค่ส่งแบบวาดหรือตัวอย่างของคุณมาให้เรา
