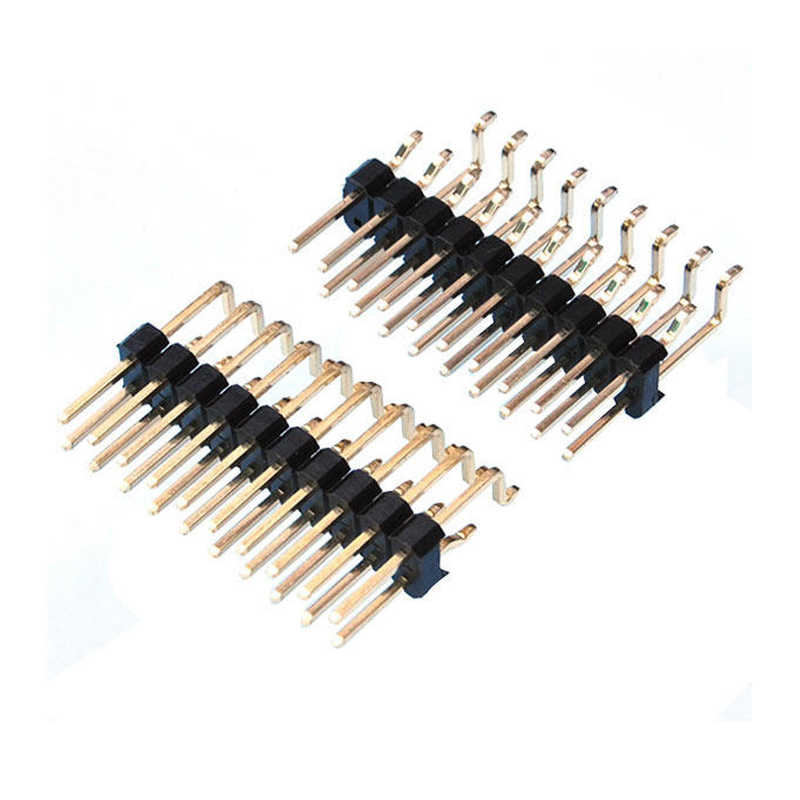

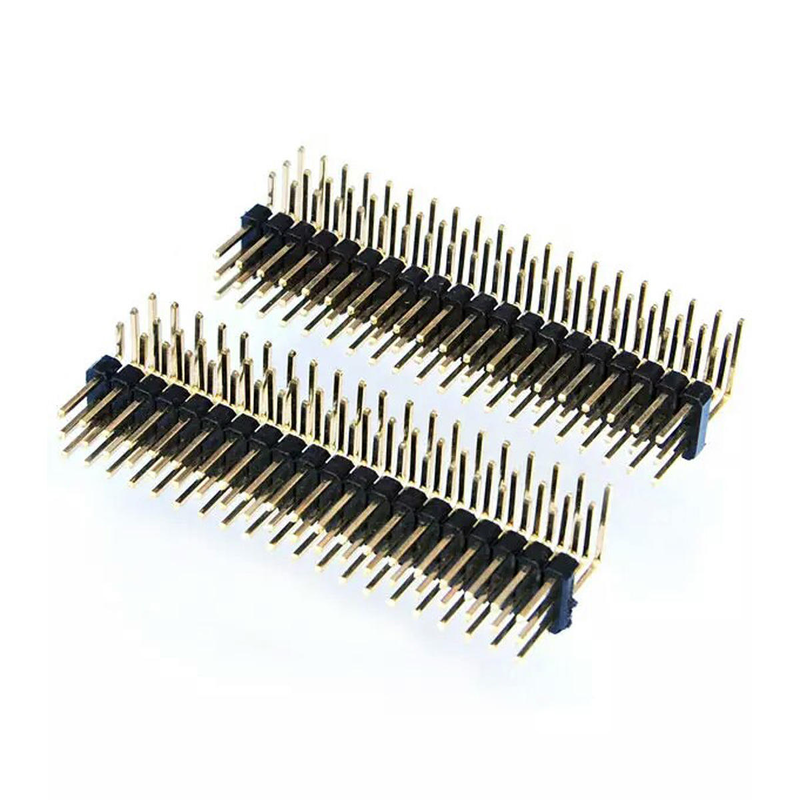

หัวต่อขา PCB แบบแถวคู่ 1.0 มม. ขาหักงอสำหรับ SMT มุม 180 องศา มุม 90 องศา วัสดุ PBT หน้าสัมผัสทองแดงฟอสเฟอร์ ความยาวขาปรับแต่งได้

หัวต่อ PCB แบบขาคู่ 1.0 มม. แบบงอ ขา SMT 180 องศา 90 องศา วัสดุ PBT หน้าสัมผัสทองเหลืองฟอสเฟอร์ ความยาวขาปรับแต่งได้

จุดเด่น

• หัวต่อขาคู่แบบงอ SMT ระยะพิทช์ละเอียด 1.0 มม. รองรับการเชื่อมต่อ SMT แบบมุมฉาก 90 องศา และแบบแบน 180 องศาสำหรับการออกแบบ PCB ที่ยืดหยุ่น
• หน้าสัมผัสทองเหลืองฟอสเฟอร์ ประสิทธิภาพสปริงที่เสถียร ทนทานต่อความล้าสำหรับการใช้งานหลายรอบ
• ฉนวน PBT UL94V-0 ทนความร้อนจากการบัดกรีแบบรีโฟลว์ได้ดีเยี่ยม เหมาะสำหรับการประกอบ SMT แบบรีโฟลว์จำนวนมาก
• ปรับแต่งได้เต็มที่: ความยาวขา จำนวนขา การเคลือบผิว บรรจุภัณฑ์แบบเทปและม้วน
• ควบคุมความเรียบของพื้นผิวอย่างเข้มงวดสำหรับการหยิบและวาง SMT ลดอัตราข้อบกพร่องในการประกอบสำหรับการผลิตปริมาณมาก

รายละเอียดสินค้า

พารามิเตอร์ทางกลทั่วไป

คุณสมบัติทางวัสดุและไฟฟ้า

คู่มือสภาพแวดล้อมและการบัดกรี

คุณสมบัติผลิตภัณฑ์

1. ระยะพิทช์ละเอียด 1.0 มม. แบบสองแถว ประหยัดพื้นที่ PCB สำหรับการจัดวางความหนาแน่นสูง
2. ขาแบบงอสองสไตล์: มุมฉาก 90 องศา / แบน 180 องศา SMT ตรงตามข้อกำหนดการจัดวางขอบ PCB ที่แตกต่างกัน
3. หน้าสัมผัสทองเหลืองฟอสเฟอร์: ความยืดหยุ่นที่เหนือกว่า ทนต่อการคลายตัวของแรงเค้นภายใต้การสั่นสะเทือนและการเปลี่ยนแปลงอุณหภูมิ
4. โครงสร้างเทอร์โมพลาสติก PBT UL94V-0 ทนต่ออุณหภูมิการบัดกรีแบบรีโฟลว์ SMT มาตรฐาน
5. ความเรียบของพื้นผิว SMT ที่เข้มงวด เข้ากันได้กับอุปกรณ์หยิบและวางอัตโนมัติ
6. การปรับแต่งที่ยืดหยุ่น: ความยาวขา, จำนวนขา, การเคลือบดีบุก/ทอง, ตัวเลือกบรรจุภัณฑ์แบบเทปและม้วน / หลอด
7. เป็นไปตามข้อกำหนด RoHS & REACH ตรงตามข้อกำหนดด้านสิ่งแวดล้อมอิเล็กทรอนิกส์ทั่วโลก

ข้อได้เปรียบของผลิตภัณฑ์

1. ความยืดหยุ่นในการจัดวาง: ขา SMT แบบงอสองตัวเลือก 90 องศา / 180 องศา แก้ปัญหาการเชื่อมต่อขอบบอร์ดที่จำกัดพื้นที่ หลีกเลี่ยงต้นทุนการเจาะรู
2. ความน่าเชื่อถือของหน้าสัมผัส: หน้าสัมผัสทองเหลืองฟอสเฟอร์แทนทองเหลืองทั่วไป ลดความเสี่ยงของความล้าของสปริงภายใต้การสั่นสะเทือนสำหรับอุปกรณ์เกรดอุตสาหกรรม
3. เป็นมิตรกับการผลิตจำนวนมาก: ควบคุมความเรียบของพื้นผิว SMT อย่างเข้มงวด ปรับให้เข้ากับการหยิบและวางอัตโนมัติและการรีโฟลว์ ลดข้อบกพร่องในการบัดกรีในการผลิตปริมาณมาก
4. การปรับแต่งที่คุ้มค่า: ปรับความยาวขา จำนวนขา และการเคลือบตามข้อกำหนด BOM ไม่จำเป็นต้องออกแบบพื้นที่ PCB ใหม่
5. ความเสถียรทางความร้อน: โครงสร้าง PBT รักษาความเสถียรของมิติระหว่างการรีโฟลว์ ไม่มีการเสียรูปหรือฟองอากาศเมื่อเทียบกับโครงสร้างพลาสติกราคาถูก

การใช้งาน

• โมดูลควบคุมอุตสาหกรรมและ PCBA เซ็นเซอร์
• อุปกรณ์อัจฉริยะ IoT, อุปกรณ์อิเล็กทรอนิกส์สวมใส่ได้
• ชุดประกอบวงจรขนาดกะทัดรัดทางการแพทย์
• หน่วยเสริมอิเล็กทรอนิกส์ภายในรถยนต์
• อุปกรณ์วัดแบบพกพา, อุปกรณ์ทดสอบและวัด
• บอร์ดอุปกรณ์ต่อพ่วงสื่อสาร, โมดูลระบบฝังตัว

ตัวเลือกการปรับแต่ง

1. ยืนยันประเภทขาแบบงอ: เลือกมุมฉาก 90 องศา สำหรับการเชื่อมต่อบอร์ดด้านข้างในแนวนอน; เลือกSMT แบบแบน 180 องศา สำหรับการติดตั้งบนพื้นผิวแบบโปรไฟล์ต่ำ มุมที่ไม่ถูกต้องทำให้การจัดวาง PCB ไม่ตรงกัน
2. กำหนดจำนวนขาที่แน่นอน: สองแถว = 2 x N ตำแหน่ง; ระบุจำนวนตำแหน่งทั้งหมดเมื่อส่งคำถาม
3. ยืนยันมิติความยาวขา: ความยาวขาการเชื่อมต่อและความยาวหางบัดกรี SMT สามารถปรับแต่งได้ทั้งคู่; ระบุการอ้างอิงแบบวาดหากมี
4. เลือกการเคลือบ: การเคลือบดีบุกสำหรับผลิตภัณฑ์สำหรับผู้บริโภคที่มีรอบการเชื่อมต่อน้อย; การเคลือบทองสำหรับการสั่นสะเทือนสูง สภาพแวดล้อมอุตสาหกรรมที่ชื้น เพื่อป้องกันการเกิดออกซิเดชัน
5. จับคู่กับส่วนที่เชื่อมต่อ: จับคู่กับหัวต่อตัวเมียระยะพิทช์ 1.0 มม. แบบสองแถวที่เข้ากันได้; ตรวจสอบมิติการเชื่อมต่อก่อนล็อค BOM สุดท้าย
6. สำหรับการผลิต SMT: ใช้บรรจุภัณฑ์แบบเทปและม้วนสำหรับการติดตั้งอัตโนมัติ; บรรจุภัณฑ์แบบหลอดสำหรับการทดสอบต้นแบบ / ชุดเล็ก

ขั้นตอนการปรับแต่ง

1. การรวบรวมความต้องการ → 2. การประเมินทางเทคนิคและใบเสนอราคา → 3. การตรวจสอบและยืนยันแบบ 3 มิติ → 4. แม่พิมพ์ / เครื่องมือและต้นแบบ → 5. การทดสอบตัวอย่าง (ความต้านทาน, การยึด, การรีโฟลว์) และการอนุมัติ → 6. การผลิตจำนวนมาก → 7. การควบคุมคุณภาพขั้นสุดท้ายและการจัดส่ง

บริการของเรา

ความพร้อมของตัวอย่างและนโยบาย

ตัวอย่างจะถูกส่งให้ลูกค้าของเราฟรีตามคำขอ ตราบใดที่พวกเขายินดีที่จะชำระค่าขนส่ง หรือเราสามารถชำระค่าขนส่งสำหรับลูกค้าเก่าบางรายจากฝั่งของเราได้เช่นกัน หรือลูกค้าสามารถชำระค่าขนส่งล่วงหน้า และเราสามารถจัดส่งตัวอย่างกับผู้ขนส่งของเราได้เช่นกัน

การรับประกัน/การรับประกัน/ข้อกำหนดและเงื่อนไข

เราให้การรับประกันคุณภาพผลิตภัณฑ์
รับประกันการจัดส่งที่รวดเร็ว 15 วัน
เงื่อนไขการชำระเงินรวมถึง T/T แต่ขึ้นอยู่กับการเจรจา เช่น L/C, PayPal, Western Union และอื่นๆ

บริการหลังการขาย

เรามีบริการที่เป็นเลิศผ่านเครือข่ายสำนักงานและสำนักงานใหญ่ของเรา
โปรดติดต่อฝ่ายขายการตลาดของเราทางโทรศัพท์หรืออีเมล หรือหากสะดวก โปรดเยี่ยมชมสำนักงานของเรา
นอกเหนือจากบริการที่เป็นมิตร เรายังเสนอราคาที่แข่งขันได้มากที่สุดและการจัดตารางเวลาที่ยืดหยุ่น

คำถามที่พบบ่อย

ถาม: MOQ ของคุณคืออะไร?

ตอบ: MOQ ของเราโดยทั่วไปคือ 1,000 ชิ้น แต่เรายอมรับปริมาณการสั่งซื้อขนาดเล็กสำหรับการทดสอบ

ถาม: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?

ตอบ: ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเรา และเราจะแสดงกระบวนการผลิตระดับมืออาชีพของเราให้คุณดู และหวังว่าเราจะมีความร่วมมือระยะยาวกับคุณ

ถาม: เวลาในการทำตัวอย่างของคุณคือเท่าไร? เวลาในการจัดส่งของคุณคือเท่าไร?

ตอบ: 7 วันสำหรับตัวอย่าง และ 15-20 วันสำหรับการผลิตจำนวนมาก ขึ้นอยู่กับปริมาณ

ถาม: ฉันจะตรวจสอบสินค้าของฉันได้อย่างไร?

ตอบ: คุณสามารถตรวจสอบได้โดยการเยี่ยมชมโรงงาน ขอให้บุคคลที่สามตรวจสอบ หรือตรวจสอบด้วยรูปภาพ

ถาม: ค่าจัดส่งไปยังประเทศของฉันเท่าไร?

ตอบ: ค่าขนส่งจะถูกกำหนดโดยบริษัทขนส่งตามน้ำหนักรวมและ CBM ของคุณ

ถาม: ฉันจะทราบได้อย่างไรว่าคุณได้จัดส่งคำสั่งซื้อของฉันแล้ว?

ตอบ: หมายเลขติดตาม (DHL, UPS, FedEx, TNT, EMS, ฯลฯ), ใบตราส่งทางอากาศ หรือ B/L ทางทะเล จะถูกส่งถึงคุณทันทีที่สินค้าของคุณถูกจัดส่งออกไป เรายังติดตามการจัดส่งและแจ้งให้คุณทราบ มีบริการหลังการขายที่เป็นประโยชน์ เราสนับสนุนสิ่งที่คุณขาย

ถาม: ฉันสามารถทำผลิตภัณฑ์ส่วนบุคคล/ปรับแต่งได้หรือไม่?

 ตอบ: แน่นอน เพียงแค่ส่งแบบวาดหรือตัวอย่างของคุณมาให้เรา
