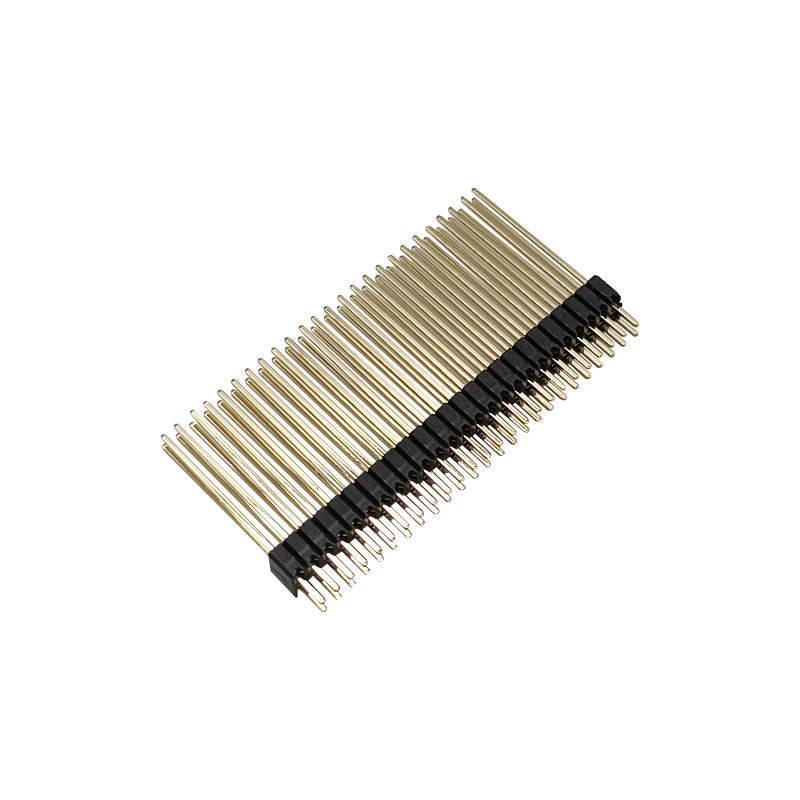

เครื่องเชื่อมที่นั่งเข็มใหม่ 1.27 มม ยาวสองแถว Pin 2 * 25P ทั้งหมดทองแดง การคุ้มครองสิ่งแวดล้อม

คําอธิบายสินค้า

นี่1.27mm Pitch 2×25P Extended Pin Header Connector เครื่องเชื่อมหัวสปิ้นเป็นหัวสปินเพศชายที่คอมพัคต์ที่ออกแบบมาสําหรับ PCB-to-PCB และ board-to-module interconnection ที่หัวสปิ้นแบบมาตรฐาน 2.54 มิลลิเมตรอาจใช้พื้นที่ในบอร์ดมากเกินไป

มีตัวละคร1.27 มิลลิเมตร, 50 ติดต่อในสองแถว, การจัดตั้ง pin ขยาย, ติดต่อที่ใช้ทองแดงและผิวติดต่อทองคํา, มันเหมาะสําหรับชุดอิเล็กทรอนิกส์ที่คอมพัคต์ที่ต้องการจํานวนการสัมผัสสูงในพื้นที่ PCB จํากัด

วัสดุและการก่อสร้าง

ติดต่อสกัดทองแดง

เครื่องเชื่อมใช้สายสัมผัสเหล็กเหล็ก สร้างฐานนําที่จําเป็นสําหรับ PCB-to-PCB การเชื่อมต่อไฟฟ้า พื้นที่การจับคู่ถูกระบุด้วย 0.25 μm ทองคําขณะที่หางผสมใช้ 1.27 μm ทองเหลืองแมท

อุปกรณ์ประกอบความร้อนจากพลาสติก

หมวกกันไฟใช้วัสดุเทอร์โมพลาสติกที่มีการจัดอันดับการเผาไหม้ UL94 V-0, ทําให้ส่วนประกอบเหมาะสําหรับการประกอบ PCB ที่ต้องพิจารณาความต้องการของวัสดุ.

ข้อดีทางวิศวกรรม

1. การเชื่อมต่อระหว่างกระดานกับกระดาน

ความกว้าง 1.27 มิลลิเมตรและการตั้งค่า 2 แถว 10 ตําแหน่งให้บริการอินเตอร์เฟซ PCB-to-PCB ที่คอมแพคต์สําหรับการใช้งานที่พื้นที่บอร์ดจํากัด

ทําให้เครื่องเชื่อมมีความสําคัญต่อ:

• บอร์ดควบคุมขนาดเล็ก
• โมดูลอิเล็กทรอนิกส์ที่ติดตั้ง
• PCB การควบคุมอุตสาหกรรม
• อุปกรณ์สื่อสาร
• โมดูลคอมพิวเตอร์
• อิเล็กทรอนิกส์ผู้บริโภค

2. การประกอบ PCB ที่เข้ากันได้กับ SMT

การออกแบบที่ติดตั้งบนพื้นผิวแนวตั้งเข้ากันได้กับกระบวนการการประกอบ SMT อัตโนมัติ ผู้ผลิตกําหนดการผสมระยะควายและ IR reflow เป็นกระบวนการผสมที่รองรับ

สําหรับการผลิต PCB ในปริมาณสูง นี่สามารถทําให้การบูรณาการเข้าสู่กระบวนการผลิตที่ติดอยู่บนพื้นผิวง่ายขึ้น

3. การแสดงผลไฟฟ้าที่กําหนด

รายละเอียดที่ตีพิมพ์ให้ปริมาตรไฟฟ้าที่สามารถวัดได้ แทนที่จะพึ่งพาเพียงข้ออ้างอิงทั่วไปของความน่าเชื่อถือ

ค่าสําคัญประกอบด้วย:

• 1A ต่อกระแสการติดต่อ
• ความแรงดันระดับ 125VAC
• 20mΩ ความต้านทานการสัมผัสเริ่มต้นสูงสุด
• ความต้านทานต่อการสัมผัสสูงสุด 50mΩ หลังการทดสอบ
• 1,000MΩ ความต้านทานการกันความร้อนขั้นต่ํา

ตัวเลขเหล่านี้ให้วิศวกรมีเกณฑ์ที่ชัดเจนในการประเมินความเหมาะสมทางไฟฟ้าในการเลือกเครื่องเชื่อม

4ระยะอุณหภูมิการทํางานที่กว้าง

ระยะอุณหภูมิการทํางานที่กําหนดคือ -55 °C ถึง +125 °C ทําให้เชื่อมต่อนี้เหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการอุณหภูมิการทํางานที่กว้าง પ્રમાણમાં

ความเหมาะสมที่แท้จริงสําหรับผลิตภัณฑ์ปลายเฉพาะเจาะจง ยังคงควรที่จะถูกประเมินให้ตรงกับความต้องการทางอุณหภูมิและสิ่งแวดล้อมระดับระบบทั้งหมด

ขั้นตอนกระบวนการที่กําหนดเอง

1. การรวบรวมความต้องการ → 2. การประเมินทางเทคนิคและการอ้างอิง → 3. การตรวจสอบและยืนยันการวาดภาพ 3 มิติ → 4. โมลด์ / เครื่องมือและต้นแบบ → 5. การทดสอบตัวอย่าง (ติดต่อ R, การเก็บรักษา, การไหลกลับ) และการอนุมัติ → 6.การผลิตจํานวนมาก → 7- QC และการส่งสินค้าสุดท้าย

บริการของเรา

การมีตัวอย่างและนโยบาย

ตัวอย่างจะถูกส่งไปยังลูกค้าของเราโดยฟรีตามคําขอของพวกเขา ตราบใดที่พวกเขาพร้อมที่จะจ่ายค่าขนส่ง หรือเราสามารถจ่ายค่าขนส่งสําหรับลูกค้าเก่าบางส่วนจากฝั่งของเราเช่นกันหรือลูกค้าสามารถจ่ายค่าขนส่งได้ล่วงหน้าและเราสามารถส่งตัวอย่างได้ด้วยคูเปียร์ของเราเช่นกัน

การรับประกัน/การรับประกัน/เงื่อนไข

เราให้การรับประกันคุณภาพสินค้า
การจัดส่งเร็วใน 15 วัน ได้รับการรับรอง
เงื่อนไขการชําระเงินรวม T/T แต่ต้องเจรจาได้ เช่น L/C, PayPal, Western Union และอื่นๆ

บริการหลังการขาย

บริการที่ดีเยี่ยมถูกนําเสนอผ่านเครือข่ายของสํานักงานและสํานักงานใหญ่ของเรา
กรุณาติดต่อฝ่ายขายการตลาดของเรา ผ่านทางโทรศัพท์หรืออีเมล หรือถ้าสะดวก ก็ไปที่สํานักงานของเรา
นอกเหนือจากการบริการที่เป็นมิตร เรายังให้ราคาที่แข่งขันที่สุด และโปรแกรมที่ยืดหยุ่น

FAQ

Q: MOQ ของคุณคืออะไร?

A: MOQ ของเรามักจะมาถึง 1000 pcs แต่เรายอมรับปริมาณการสั่งซื้อขนาดเล็กสําหรับการทดสอบ

Q: ผมไปเยี่ยมโรงงานคุณได้มั้ย?

ตอบ: ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเรา และเราจะแสดงให้คุณเห็นกระบวนการผลิตมืออาชีพของเรา และหวังว่าเราสามารถมีความร่วมมือกับคุณได้ในระยะยาว

Q: เวลาตัวอย่างของคุณคืออะไร? เวลาจัดส่งของคุณคืออะไร?

A:7 วันสําหรับตัวอย่างและ 15-20 วันสําหรับการผลิตจํานวนมาก มันขึ้นอยู่กับปริมาณ

Q: ฉันตรวจสอบสินค้าของฉันอย่างไร?

ตอบ: คุณสามารถตรวจสอบโดยการเยี่ยมโรงงาน หรือขอให้ฝ่ายที่สามตรวจสอบ หรือโดยการตรวจสอบภาพ

Q: ค่าส่งไปประเทศผมเท่าไหร่?

ตอบ: ค่าขนส่งจะถูกบริษัทขนส่งให้ขึ้นอยู่กับน้ําหนักรวมและ CBM ของคุณ

ถาม: ผมรู้ได้อย่างไรว่า คุณส่งสินค้าของฉันออกหรือไม่?

ตอบ: เลขติดตาม ((DHL, UPS, FedEx, TNT, EMS, ฯลฯ), บิลการขนส่งทางอากาศ, หรือ B / L ทางทะเลจะถูกส่งไปยังคุณทันทีที่สินค้าของคุณถูกส่งออกไป. เรายังติดตามการจัดส่งและให้คุณทราบ.บริการหลังการบริการที่มีประโยชน์เราสนับสนุนสิ่งที่คุณขาย

Q: ฉันสามารถทําสินค้าที่บุคคล / ที่กําหนดเองได้หรือไม่?

 ตอบ: แน่นอน แค่ส่งรูปหรือตัวอย่างมาให้เรา
