หัวต่อแบบตัวผู้แบบสองแถว 2.54 มม. แบบกำหนดเอง – THT PCB Mount, Gold Flash over Nickel, สำหรับระบบรักษาความปลอดภัยและโมดูลกล้อง IP, จัดส่งรวดเร็วจากโรงงาน

รายละเอียดสินค้า

ภาพรวม

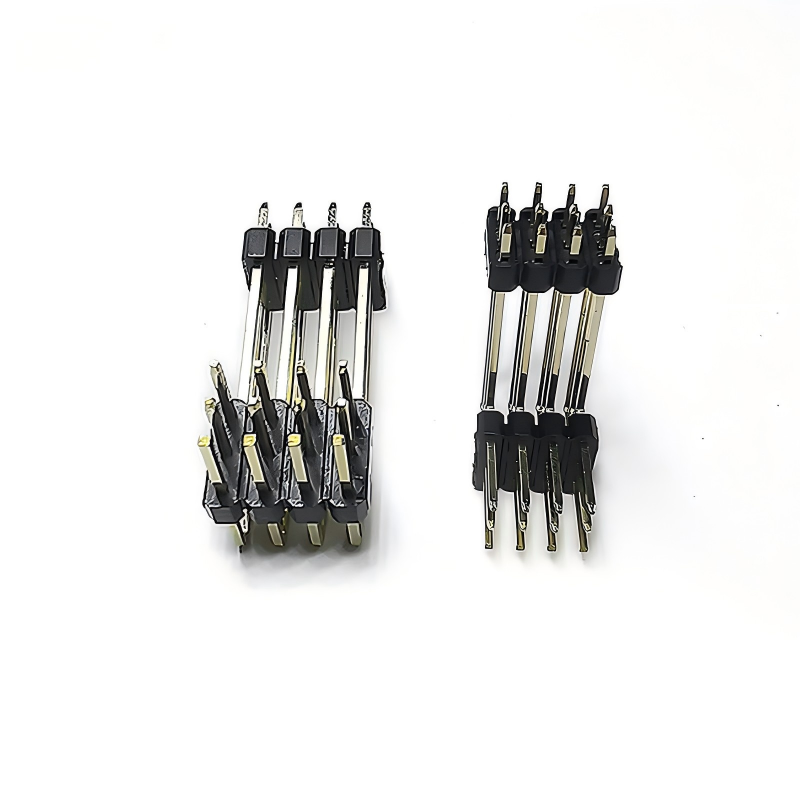

หัวต่อแบบตัวผู้แบบสองแถว 2.54 มม. แบบกำหนดเอง เป็นขั้วต่อแบบ Through-hole ขนาด 0.1 นิ้ว ที่ปรับแต่งมาสำหรับระบบรักษาความปลอดภัยและโมดูลกล้อง IP: ขาสี่เหลี่ยมทองเหลือง Ø0.64 มม. ในฉนวน PBT+30%GF สีดำ UL94 V-0, แบบตรง 180°, ชุบ Gold-flashed บน Nickel บริเวณที่เชื่อมต่อ จัดส่งเป็นแบบแท่งสองแถวแบบแยกได้ (2×20 = 40 ขา เป็นค่าเริ่มต้นสำหรับโมดูลกล้องแบบ flex header; 2×5 สำหรับตัวควบคุม PoE; 2×40 สำหรับแผงหลัง DVR) สามารถหักออกได้ทุกๆ 2.54 มม.

วัสดุ

• ฉนวน: PBT สีดำ UL94 V-0; ตัวเลือก PA6T (ICKEY 6T) สำหรับการบัดกรีแบบ Wave ไร้สารตะกั่ว 260°C; ตัวเลือก Nylon 6T/GWT 750°C

• ขา: ทองเหลือง C2680 Ø0.64 มม. สี่เหลี่ยม; ทองแดงฟอสเฟอร์ C5210 เป็นทางเลือกสำหรับรอบการจับคู่ >500 รอบ

• การชุบ: Gold flash 0.05µm บน 50µ" Ni บริเวณเชื่อมต่อ 5.84 มม.; ดีบุกด้าน 2–3µm บนหาง 3.0 มม.; Gold แบบเลือก 30µ" (0.76µm)ตัวเลือกที่ MOQ 500 ชิ้น

• ตัวเลือกพลาสติก: พลาสติกเดี่ยว สูง 2.5 มม. / พลาสติกคู่เสริมแรง (ป้องกันการงอ)

อุตสาหกรรมที่ใช้งาน

• โมดูลกล้อง IP – หัวต่อตรง 2×20 บนแผงเซ็นเซอร์ไปยังอะแดปเตอร์ flex ของเมนบอร์ด, 2×5 บนแผงย่อยไดรเวอร์ IR-LED

• เมนบอร์ด DVR / NVR – หัวต่อแผงหลังสองแถว 2×40 สำหรับ GPIO / สัญญาณเตือนเข้า / RS485 / เสียง

• PoE Injector / Switch – หัวต่อ Power+Data 2×5, Gold-flash ป้องกันการเกิดออกซิเดชันในห้องเก็บของ/ตู้สายไฟ

• เครื่องอ่านควบคุมการเข้าถึง – 2×5 / 2×10 สำหรับ Wiegand + LED + Buzzer

• สถานีประตูอัจฉริยะ / Video Intercom – 2×20 Mezzanine ไปยัง MCU หลัก

• กล้องจราจร / ANPR – แผงหลังอุตสาหกรรม 2×40, อุณหภูมิการทำงานกว้าง −40~+105°C

• ฮับเซ็นเซอร์รักษาความปลอดภัย – แผงรวม PIR / ควัน / การตรวจจับกระจกแตก

ตัวเลือกการปรับแต่ง

• จำนวน: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (แบบแยกได้)

• หาง: 3.0 มม. (ค่าเริ่มต้น) / 6.0 มม. (6T) / รวม 10.8 มม. (Connfly clone) / 8.5 / 11.96 มม.

• พลาสติก: เดี่ยว 2.5 มม. / คู่ 4.3 มม. / 8.5 มม.

• ฉนวน: PBT+30%GF สีดำ (ค่าเริ่มต้น) / PA6T / Nylon 6T / สี

• การชุบ: gold flash / 30µ" แบบเลือก / ดีบุกเต็ม / แบบคู่

• ขา: ทองเหลือง (ค่าเริ่มต้น) / ทองแดงฟอสเฟอร์

• ทิศทาง: ตรง/มุมฉาก

• การบรรจุ: ถุง PE/หลอด/ถาด

ขั้นตอนการปรับแต่ง

1. 1. รวบรวมความต้องการ → 2. การประเมินทางเทคนิคและใบเสนอราคา → 3. การตรวจสอบและยืนยันแบบ 3 มิติ → 4. แม่พิมพ์ / เครื่องมือและต้นแบบ → 5. การทดสอบตัวอย่าง (การสัมผัส R, การยึด, การบัดกรีซ้ำ) และการอนุมัติ → 6. การผลิตจำนวนมาก → 7. การควบคุมคุณภาพขั้นสุดท้ายและการจัดส่ง

บริการของเรา

ความพร้อมของตัวอย่างและนโยบาย

ตัวอย่างจะถูกส่งให้ลูกค้าของเราฟรีตามคำขอ ตราบใดที่พวกเขายินดีที่จะชำระค่าขนส่ง หรือเราสามารถชำระค่าขนส่งสำหรับลูกค้าเก่าบางรายจากฝั่งของเราได้เช่นกัน หรือลูกค้าสามารถชำระค่าขนส่งล่วงหน้า และเราสามารถจัดส่งตัวอย่างพร้อมกับผู้ขนส่งของเราได้เช่นกัน

การรับประกัน/เงื่อนไขและข้อตกลง

เราให้การรับประกันคุณภาพผลิตภัณฑ์
รับประกันการจัดส่งที่รวดเร็วภายใน 15 วัน
เงื่อนไขการชำระเงินรวมถึง T/T แต่ขึ้นอยู่กับการเจรจา เช่น L/C, PayPal, Western Union และอื่นๆ

บริการหลังการขาย

เรามีบริการที่เป็นเลิศผ่านเครือข่ายสำนักงานและสำนักงานใหญ่ของเรา
โปรดติดต่อฝ่ายขายการตลาดของเราทางโทรศัพท์หรืออีเมล หรือหากสะดวก โปรดเยี่ยมชมสำนักงานของเรา
นอกเหนือจากบริการที่เป็นมิตร เรายังเสนอราคาที่แข่งขันได้มากที่สุดและการจัดตารางเวลาที่ยืดหยุ่น

คำถามที่พบบ่อย

ถาม: MOQ ของคุณคืออะไร?

ตอบ: MOQ ของเราโดยทั่วไปคือ 1000 ชิ้น แต่เรายอมรับคำสั่งซื้อปริมาณน้อยสำหรับการทดสอบ

ถาม: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?

ตอบ: ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเรา และเราจะแสดงกระบวนการผลิตระดับมืออาชีพของเราให้คุณดู และหวังว่าเราจะมีความร่วมมือระยะยาวกับคุณ

ถาม: เวลาในการทำตัวอย่างของคุณคือเท่าไร? เวลาในการจัดส่งของคุณคือเท่าไร?

ตอบ: 7 วันสำหรับตัวอย่าง และ 15-20 วันสำหรับการผลิตจำนวนมาก ขึ้นอยู่กับปริมาณ

ถาม: ฉันจะตรวจสอบสินค้าของฉันได้อย่างไร?

ตอบ: คุณสามารถตรวจสอบได้โดยการเยี่ยมชมโรงงาน หรือขอให้บุคคลที่สามตรวจสอบ หรือโดยการตรวจสอบรูปภาพ

ถาม: ค่าจัดส่งไปยังประเทศของฉันเท่าไร?

ตอบ: ค่าขนส่งจะถูกกำหนดโดยบริษัทขนส่งตามน้ำหนักรวมและ CBM ของคุณ

ถาม: ฉันจะทราบได้อย่างไรว่าคุณได้จัดส่งคำสั่งซื้อของฉันแล้ว?

ตอบ: หมายเลขติดตาม (DHL, UPS, FedEx, TNT, EMS, ฯลฯ), ใบตราส่งทางอากาศ หรือ B/L ทางทะเล จะถูกส่งถึงคุณทันทีที่สินค้าของคุณถูกจัดส่งออกไป เรายังติดตามการจัดส่งและแจ้งให้คุณทราบ มีบริการหลังการขายที่เป็นประโยชน์ เราสนับสนุนสิ่งที่คุณขาย

ถาม: ฉันสามารถสร้างผลิตภัณฑ์ส่วนบุคคล/ปรับแต่งได้หรือไม่?

 ตอบ: แน่นอน เพียงแค่ส่งแบบวาดหรือตัวอย่างของคุณมาให้เรา
