หัวต่อแบบกดอัด 1.0 มม. 2x50 พิน แถวคู่ หัวต่อแบบตรง ระยะพิทช์ 1 มม. ช่องว่างบอร์ด หัวต่อแบบพินพลาสติกคู่

รายละเอียดสินค้า

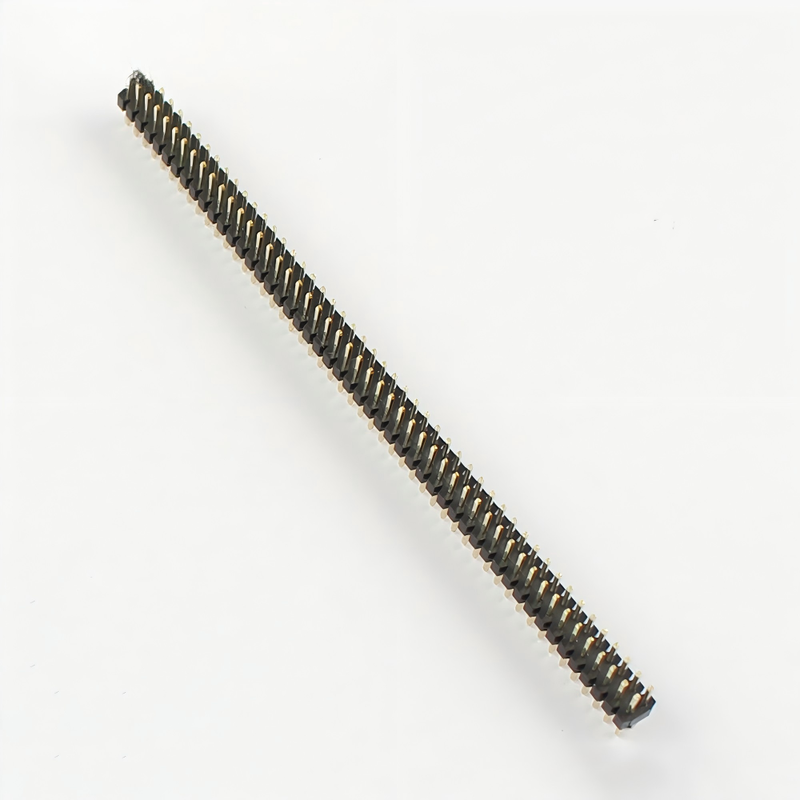

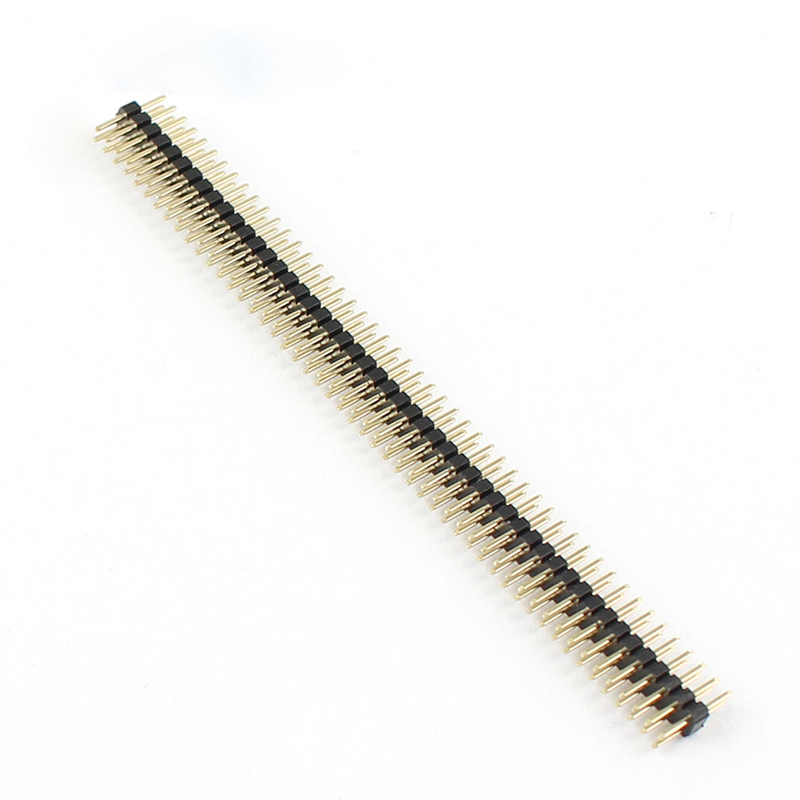

หัวต่อแบบกดอัด 2x50 พิน ระยะพิทช์ 1.0 มม.

หัวต่อแบบพินตัวผู้ตรงแถวคู่สำหรับการเชื่อมต่อ PCB ความหนาแน่นสูง

หัวต่อแบบกดอัด 2x50 พิน ระยะพิทช์ 1.0 มม. เป็นหัวต่อแบบพินตัวผู้แบบแถวคู่ขนาดกะทัดรัด ออกแบบมาสำหรับการเชื่อมต่อ PCB ความหนาแน่นสูงที่พื้นที่บอร์ดมีจำกัดและต้องการอินเทอร์เฟซ 100 ตำแหน่ง

ด้วยระยะพิทช์ 1.00 มม. การกำหนดค่า 2x50 พิน และการจัดวางแนวตั้งตรง หัวต่อนี้ให้การจัดเรียงหน้าสัมผัสที่หนาแน่นสำหรับการออกแบบการเชื่อมต่อแบบบอร์ดต่อบอร์ดและ PCB การกำหนดค่าแบบกดอัดสามารถระบุได้สำหรับการใช้งานที่ต้องการกระบวนการประกอบ PCB แบบไร้ตะกั่ว โดยขึ้นอยู่กับการออกแบบรู PCB และข้อกำหนดหน้าสัมผัสแบบกดอัด

เมื่อเทียบกับหัวต่อระยะพิทช์ 2.54 มม. แบบดั้งเดิม ระยะพิทช์ 1.00 มม. ช่วยให้ระยะห่างหน้าสัมผัสใกล้ขึ้นอย่างมาก ทำให้หัวต่อประเภทนี้เหมาะสำหรับการประกอบอิเล็กทรอนิกส์ขนาดกะทัดรัด บอร์ดควบคุม อุปกรณ์สื่อสาร และการออกแบบ PCB ที่มีข้อจำกัดด้านพื้นที่ รูปแบบระยะพิทช์ 1.00 มม. ยังใช้กันอย่างแพร่หลายในการใช้งานเมซซานีนความหนาแน่นสูงและการเชื่อมต่อ PCB

วัสดุ

• ฉนวน: PBT (Connfly DS1021, TXGA FPH254F1, CJT) สีดำ UL94 V-0; ตัวเลือก PA6T (ICKEY 6T) สำหรับคลื่นไร้สารตะกั่ว 260°C; ตัวเลือก Nylon 6T/GWT 750°C

• พิน: ทองเหลือง C2680 Ø0.64 มม. สี่เหลี่ยม (ภาพวาด ICKEY CJT ยืนยัน 0.64 SQ); ทองแดงฟอสเฟอร์บรอนซ์ C5210 เป็นตัวเลือกสำหรับ >500 รอบ (Amphenol Quickie ใช้ PB)

• การชุบ: ทองแฟลช 0.05 ไมโครเมตร บน Ni 50 ไมโครนิ้ว ในโซนจับคู่ 5.84 มม.; ดีบุกด้าน 2-3 ไมโครเมตร บนส่วนหาง 3.0 มม.; ตัวเลือกทองแบบเลือก 30 ไมโครนิ้ว (0.76 ไมโครเมตร) ที่ MOQ 500 ชิ้น (Connfly "ประเภททองทั้งหมด 33" คลาส)

• ตัวเลือกพลาสติก: พลาสติกเดี่ยว สูง 2.5 มม. / พลาสติกคู่เสริมแรง (ป้องกันการงอ)

การใช้งาน

ระบบอัตโนมัติในอุตสาหกรรม

เหมาะสำหรับบอร์ดควบคุมขนาดกะทัดรัด โมดูลที่เกี่ยวข้องกับ PLC คอนโทรลเลอร์อุตสาหกรรม และบอร์ดอินเทอร์เฟซอิเล็กทรอนิกส์ที่ต้องการเชื่อมต่อสัญญาณ PCB หลายรายการ

อุปกรณ์สื่อสาร

ระยะพิทช์ 1.00 มม. และการกำหนดค่า 100 ตำแหน่ง เหมาะสำหรับโมดูลสื่อสารขนาดกะทัดรัดและบอร์ดอินเทอร์เฟซความหนาแน่นสูง

คอมพิวเตอร์ฝังตัวและฮาร์ดแวร์คอมพิวเตอร์

การใช้งานที่เป็นไปได้ ได้แก่ บอร์ดคอมพิวเตอร์ฝังตัว โมดูลที่เกี่ยวข้องกับโปรเซสเซอร์ การ์ดอินเทอร์เฟซ และระบบคอมพิวเตอร์ขนาดกะทัดรัด

เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค

ระยะพิทช์ขนาดเล็กเหมาะสำหรับการประกอบอิเล็กทรอนิกส์ที่มีข้อจำกัดด้านพื้นที่ ซึ่งหัวต่อระยะพิทช์ 2.54 มม. แบบดั้งเดิมกินพื้นที่ PCB มากเกินไป

อุปกรณ์ทดสอบและวัดผล

จำนวนพินสูงสามารถรองรับอินเทอร์เฟซ PCB แบบหลายสัญญาณในอุปกรณ์วัดและเครื่องมือ โดยขึ้นอยู่กับข้อกำหนดทางไฟฟ้าและทางกลที่ต้องการ

อิเล็กทรอนิกส์ยานยนต์

รูปแบบคอนเนคเตอร์อาจถูกพิจารณาสำหรับโมดูลอิเล็กทรอนิกส์ยานยนต์ที่ต้องการการเชื่อมต่อ PCB ความหนาแน่นสูง อย่างไรก็ตาม สำหรับการรับรองยานยนต์ ลูกค้าควรยืนยันอุณหภูมิ การสั่นสะเทือน การชุบ การยึด และมาตรฐานยานยนต์ที่เกี่ยวข้องก่อนอนุมัติการออกแบบ

ตัวเลือกการปรับแต่ง

• จำนวน: 2x2 / 2x5 / 2x10 /2x202x40 (แบบถอดได้)

• ส่วนหาง: 3.0 มม. (ค่าเริ่มต้น) / 6.0 มม. (6T) / 10.8 มม. ทั้งหมด (Connfly clone) / 8.5 / 11.96 มม.

• พลาสติก: เดี่ยว 2.5 มม. / คู่ 4.3 มม. / 8.5 มม. สูง

• ฉนวน: PBT+30%GF สีดำ (ค่าเริ่มต้น) / PA6T / Nylon 6T / สี

• การชุบ: ทองแฟลช /30 ไมโครนิ้ว แบบเลือกทองเต็ม / สองชั้น

• พิน: ทองเหลือง (ค่าเริ่มต้น) / ทองแดงฟอสเฟอร์บรอนซ์

• ทิศทาง: ตรง/มุมฉาก

• บรรจุภัณฑ์: ถุง PE/หลอด/ถาด

ขั้นตอนการปรับแต่ง

1. การรวบรวมความต้องการ → 2. การประเมินทางเทคนิคและการเสนอราคา → 3. การตรวจสอบและยืนยันแบบ 3 มิติ → 4. แม่พิมพ์ / เครื่องมือและต้นแบบ → 5. การทดสอบตัวอย่าง (ความต้านทานหน้าสัมผัส แรงยึด การบัดกรีด้วยคลื่น) และการอนุมัติ → 6. การผลิตจำนวนมาก → 7. การควบคุมคุณภาพขั้นสุดท้ายและการจัดส่ง

บริการของเรา

ความพร้อมของตัวอย่างและนโยบาย

ตัวอย่างจะถูกส่งให้ลูกค้าของเราฟรีตามคำขอ ตราบใดที่พวกเขายินดีชำระค่าขนส่ง หรือเราสามารถชำระค่าขนส่งสำหรับลูกค้าเก่าบางรายจากฝั่งของเราได้ หรือลูกค้าสามารถชำระค่าขนส่งล่วงหน้า และเราสามารถจัดส่งตัวอย่างพร้อมกับผู้ขนส่งของเราได้เช่นกัน

การรับประกัน/การรับประกัน/ข้อกำหนดและเงื่อนไข

เราให้การรับประกันคุณภาพผลิตภัณฑ์
รับประกันการจัดส่งที่รวดเร็ว 15 วัน
เงื่อนไขการชำระเงินรวมถึง T/T แต่ขึ้นอยู่กับการเจรจา เช่น L/C, PayPal, Western Union และอื่นๆ

บริการหลังการขาย

เรามีบริการที่เป็นเลิศผ่านเครือข่ายสำนักงานและสำนักงานใหญ่ของเรา
โปรดติดต่อฝ่ายขายการตลาดของเราทางโทรศัพท์หรืออีเมล หรือหากสะดวก โปรดเยี่ยมชมสำนักงานของเรา
นอกเหนือจากบริการที่เป็นมิตร เรายังเสนอราคาที่แข่งขันได้มากที่สุดและการจัดตารางเวลาที่ยืดหยุ่น

คำถามที่พบบ่อย

ถาม: MOQ ของคุณคืออะไร?

ตอบ: MOQ ของเราโดยทั่วไปคือ 1,000 ชิ้น แต่เรายอมรับปริมาณการสั่งซื้อขนาดเล็กสำหรับการทดสอบ

ถาม: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?

ตอบ: ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเรา และเราจะแสดงกระบวนการผลิตระดับมืออาชีพของเราให้คุณดู และหวังว่าเราจะมีความร่วมมือระยะยาวกับคุณ

ถาม: เวลาในการทำตัวอย่างของคุณคือเท่าใด? เวลาในการจัดส่งของคุณคือเท่าใด?

ตอบ: 7 วันสำหรับตัวอย่าง และ 15-20 วันสำหรับการผลิตจำนวนมาก ขึ้นอยู่กับปริมาณ

ถาม: ฉันจะตรวจสอบสินค้าของฉันได้อย่างไร?

ตอบ: คุณสามารถตรวจสอบได้โดยการเยี่ยมชมโรงงาน หรือขอให้บุคคลที่สามตรวจสอบ หรือโดยการตรวจสอบรูปภาพ

ถาม: ค่าจัดส่งไปยังประเทศของฉันเท่าไหร่?

ตอบ: ค่าขนส่งจะถูกกำหนดโดยบริษัทขนส่งตามน้ำหนักรวมและ CBM ของคุณ

ถาม: ฉันจะทราบได้อย่างไรว่าคุณได้จัดส่งคำสั่งซื้อของฉันแล้ว?

ตอบ: หมายเลขติดตาม (DHL, UPS, FedEx, TNT, EMS ฯลฯ), ใบตราส่งทางอากาศ หรือ B/L ทางทะเล จะถูกส่งถึงคุณทันทีที่สินค้าของคุณถูกจัดส่ง เรายังติดตามการจัดส่งและแจ้งให้คุณทราบ มีบริการหลังการขายที่เป็นประโยชน์ เราสนับสนุนสิ่งที่คุณขาย

ถาม: ฉันสามารถสร้างผลิตภัณฑ์ส่วนบุคคล/ปรับแต่งได้หรือไม่?

 ตอบ: แน่นอน เพียงแค่ส่งแบบหรือตัวอย่างของคุณมาให้เรา
