ชื่อแบรนด์:
XTKCONN
ได้รับการรับรอง:
CE,SGS,ROHS,ISO9001
หมายเลขรุ่น:
เฮดเดอร์หญิง

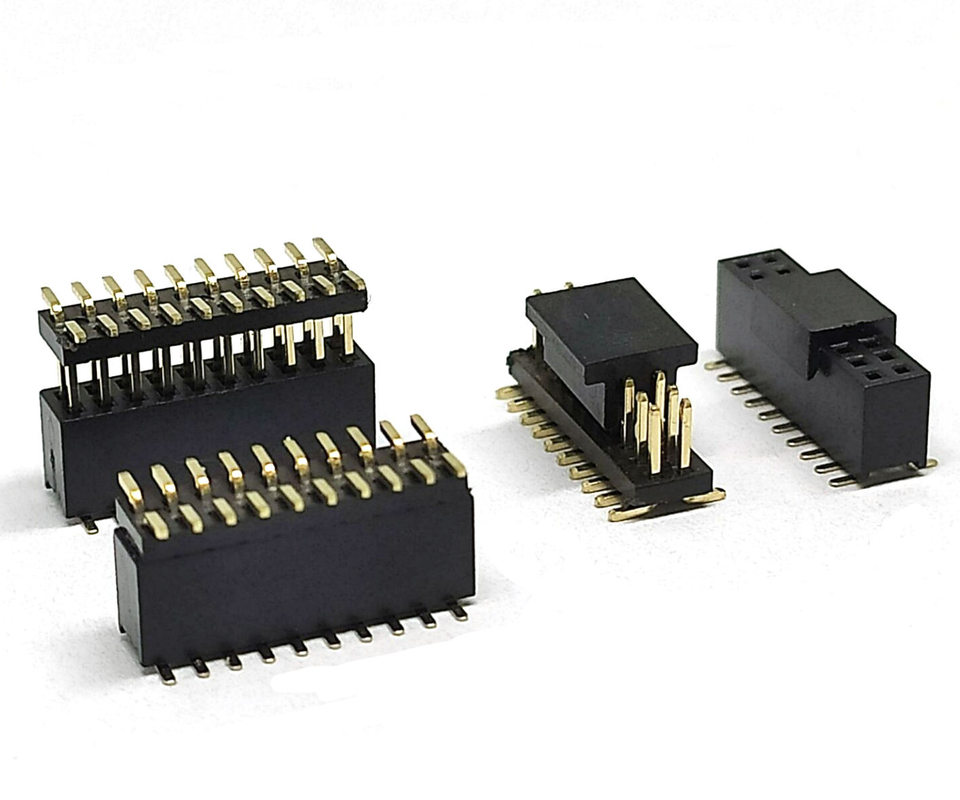

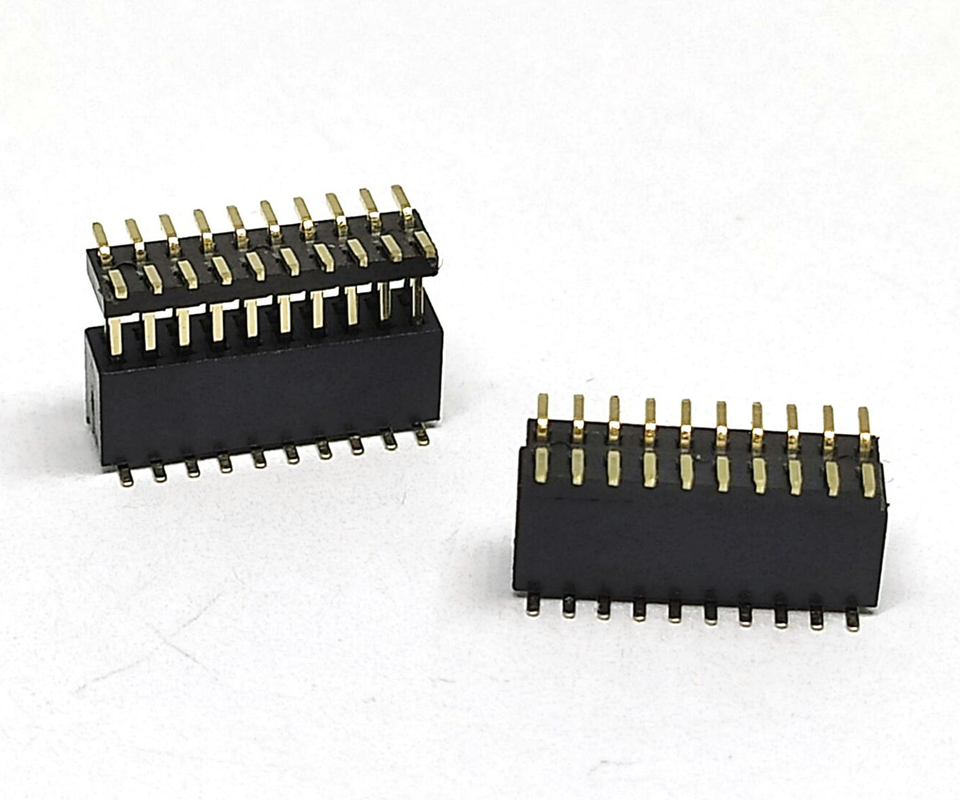

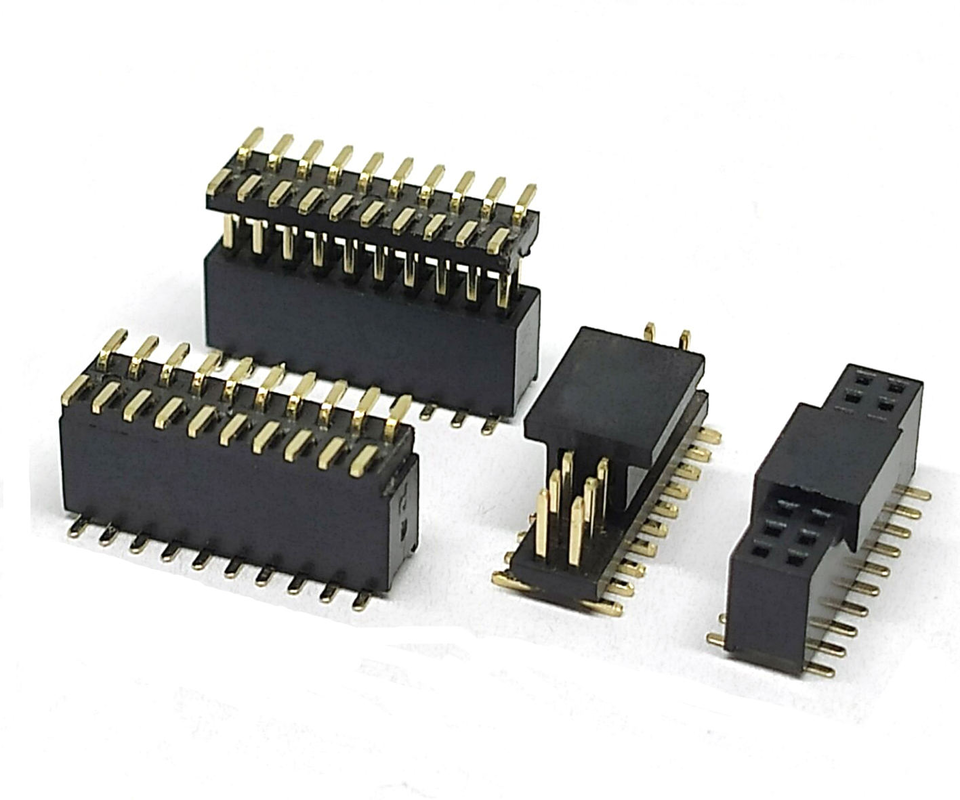

หัวต่อแบบ SMT แบบ 20 ขา ตัวผู้-เมีย ระยะพิทช์ 1.27 มม.
รายละเอียดสินค้า
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อผลิตภัณฑ์ | หัวต่อแบบ SMT ระยะพิทช์ 1.27 มม. 20 ขา และซ็อกเก็ต PCB (ตัวผู้/เมีย) |
| ระยะพิทช์ | 1.27 มม. (0.050 นิ้ว) |
| จำนวนขา | 20 ขา |
| ประเภทการเชื่อมต่อ | SMT / ติดตั้งบนพื้นผิว สำหรับการบัดกรีแบบ Reflow |
| การจัดเรียง | แถวเดียว |
| กระแสไฟที่กำหนด | 1.0 แอมแปร์ต่อหน้าสัมผัส (ลดทอนที่อุณหภูมิแวดล้อมสูง)อิเล็กทรอนิกส์... |
| แรงดันไฟฟ้าที่กำหนด | 125 โวลต์ AC/DC |
| แรงดันไฟฟ้าที่ทนได้ | 500 โวลต์ AC เป็นเวลา 1 นาที |
| ความต้านทานหน้าสัมผัสสูงสุด | ≤ 20 มิลลิโอห์ม |
| ความต้านทานฉนวนต่ำสุด | ≥ 1000 เมกะโอห์ม DC 500 โวลต์ |
| รอบการจับคู่ | อย่างน้อย 500 ครั้ง |
| ความเรียบของระนาบ | ≤ 0.10 มม. สำหรับขั้ว SMT |
| อุณหภูมิการทำงาน | -40°C ~ +105°Cอิเล็กทรอนิกส์... |
| การปฏิบัติตามข้อกำหนด | RoHS-2.0, REACH compliant |
| บรรจุภัณฑ์ | เทปและม้วน, หลอด, ถุงจำนวนมาก (อุปกรณ์เสริม) |
หัวต่อแบบ SMT ระยะพิทช์ 1.27 มม. 20 ขา (ชุดจับคู่ตัวผู้-เมีย) ของเราเป็นโซลูชันการเชื่อมต่อแบบบอร์ดต่อบอร์ดแบบติดตั้งบนพื้นผิวความหนาแน่นสูง หรือที่เรียกว่าคอนเนคเตอร์ระยะพิทช์ 0.050 นิ้ว ออกแบบมาสำหรับการบัดกรีแบบ Reflow เข้ากันได้กับการประกอบอัตโนมัติแบบ Pick-and-Place ของ SMT ชุดคู่ 20 ตำแหน่งนี้ให้พื้นที่ขนาดกะทัดรัด การส่งสัญญาณที่เสถียร และประสิทธิภาพทางกลที่สม่ำเสมอ ซึ่งนำไปใช้อย่างแพร่หลายสำหรับการวางซ้อน PCB ที่มีพื้นที่จำกัด และระบบอิเล็กทรอนิกส์แบบโมดูลาร์ มีให้เลือกทั้งแบบหัวต่อตัวผู้และซ็อกเก็ตตัวเมียสำหรับการจับคู่ซึ่งกันและกัน รองรับจำนวนขา การชุบ การจัดขั้ว และบรรจุภัณฑ์แบบเทปและม้วนที่ปรับแต่งได้สำหรับโครงการ OEM และ ODM
รายละเอียดวัสดุ
| ส่วนประกอบ | วัสดุและการชุบ |
|---|---|
| ปลอกฉนวน | พลาสติก LCP / PA6T ทนความร้อนสูง, หน่วงไฟ UL94 V-0, สีดำ, ทนต่อแรงกระแทกจากความร้อน Reflow |
| วัสดุฐานหน้าสัมผัส | บรอนซ์ฟอสเฟอร์ / ทองเหลือง, ความยืดหยุ่นสูง, ป้องกันความล้าจากการจับคู่ซ้ำๆ |
| การชุบพื้นที่จับคู่ | Gold flash เคลือบด้วยนิกเกิล (ทอง 0.03-0.1 ไมโครเมตร); การชุบดีบุกแบบด้านเป็นทางเลือกราคาประหยัด อิเล็กทรอนิกส์... |
| หางบัดกรี SMT | ดีบุกเคลือบด้วยนิกเกิล, การเปียกที่ดีเยี่ยมสำหรับการบัดกรีแบบ Reflow |
ตัวเลือกการปรับแต่ง
จำนวนขา: มีให้เลือกตั้งแต่ 2-50 ขา นอกเหนือจาก 20 ขามาตรฐาน
การชุบ: Gold flash / Hard gold / Matte tin
คุณสมบัติ: เพิ่มคีย์จัดขั้ว, หมุดกำหนดตำแหน่ง
บรรจุภัณฑ์: ปรับขนาดรีลสำหรับเครื่องป้อน SMT ของคุณ
อัปเกรดวัสดุปลอกสำหรับข้อกำหนดอุณหภูมิที่สูงขึ้น
อุตสาหกรรมแอปพลิเคชันและผลิตภัณฑ์ปลายทางทั่วไป
เหมาะสำหรับการเชื่อมต่อบอร์ดต่อบอร์ดขนาดกะทัดรัดที่คอนเนคเตอร์แบบ Through-hole ใช้พื้นที่บอร์ดมากเกินไป
การควบคุมอุตสาหกรรมและระบบอัตโนมัติ: โมดูล PLC ขนาดเล็ก, บอร์ดเชื่อมต่อเซ็นเซอร์, การ์ดเก็บข้อมูล, บอร์ดรอง Field-bus
ฮาร์ดแวร์อัจฉริยะ IoT และ Edge:โมดูลวิทยุ BLE/LoRa/Wi-Fi, การเชื่อมต่อภายในระหว่างบอร์ดของ Gateway, โหนดเซ็นเซอร์อัจฉริยะ
อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์: เครื่องมือวินิจฉัยแบบพกพา, โมดูลเสริมการติดตามผู้ป่วย (วัสดุที่สอดคล้องกับ RoHS)
อุปกรณ์ขนาดเล็กสำหรับผู้บริโภค: อุปกรณ์มือถือ, โมดูลสวมใส่, บอร์ดพัฒนาขนาดเล็ก, คอนเนคเตอร์อินเทอร์เฟซดีบัก JTAG / ISP
พลังงานใหม่และอุปกรณ์ทดสอบ: บอร์ดเสริมการจัดการแบตเตอรี่, การเชื่อมต่อภายในของอุปกรณ์ทดสอบ, โมดูลย่อยควบคุมพลังงานขนาดกะทัดรัด
